システムパネル、ルーティング、Talkback

システムパネルには、iD48 のデジタルフォーマット、クロッキング、モニター、出力ルーティング設定があります。

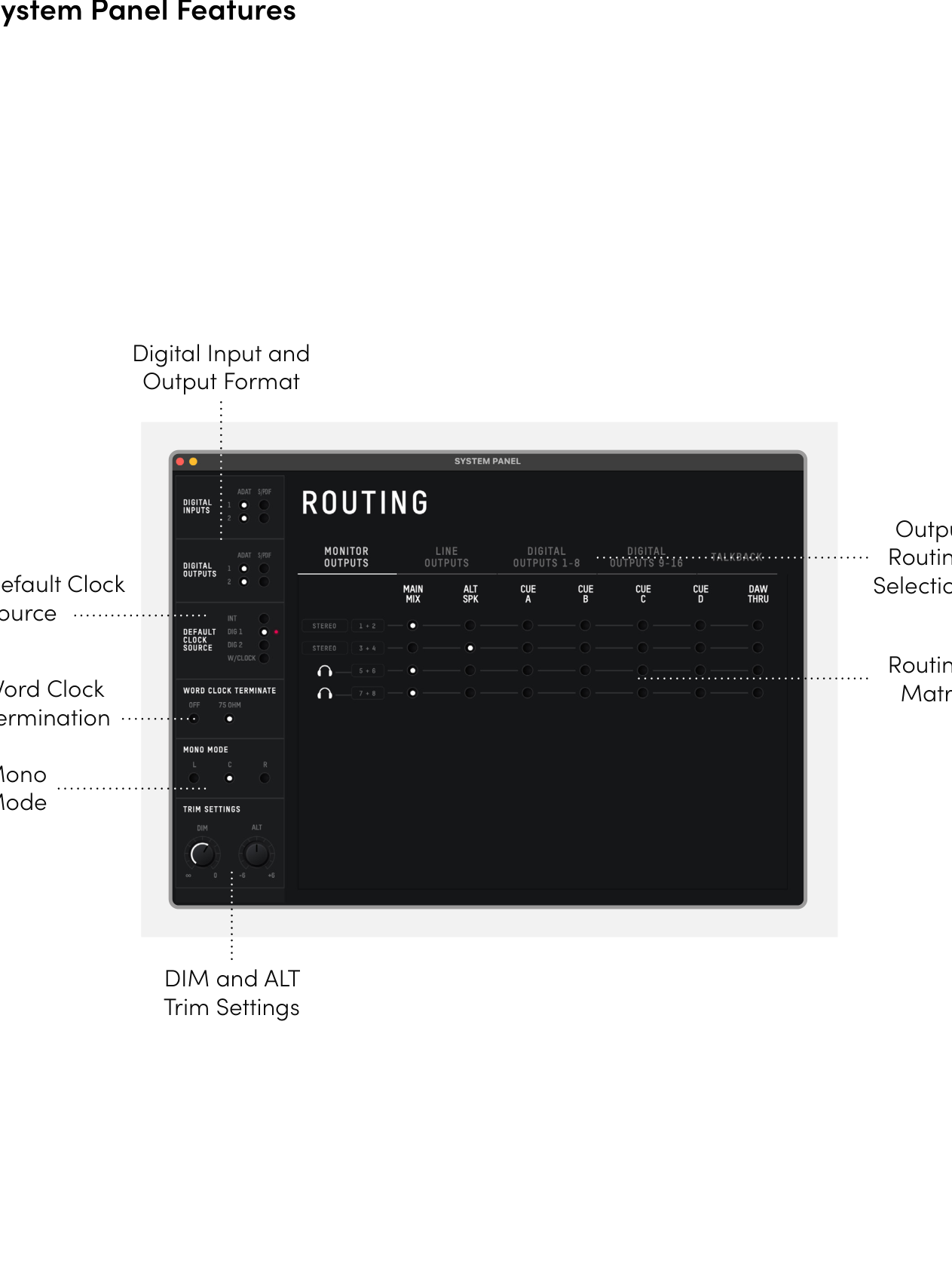

iD48 System Panel

デジタル I/O フォーマット​

Optical 1 と Optical 2 を個別に ADAT または S/PDIF に設定します。

  • S/PDIF モードでは、1つの光ポートが最大 96 kHz で2チャンネルを伝送します。
  • ADAT モードでは、1つの光ポートが 44.1/48 kHz で8チャンネル、88.2/96 kHz では SMUX により4チャンネルを伝送します。

チャンネル数とクロック構成例は Digital I/O とクロッキング を参照してください。

Preferred Clock Source​

iD48 を動作させるクロックソースを選択します。

  • Internal
  • Digital 1
  • Digital 2
  • Word Clock

外部ソースを選択した場合、ステータスインジケーターは次の状態を示します。

  • Red - 使用可能なクロックを検出していません。
  • Amber - クロックを検出していますが、サンプルレートが iD48 と一致していません。
  • Green - 正しいサンプルレートのクロックを検出し、ロックしています。

外部ソースを安定して使用するには、インジケーターが Green である必要があります。

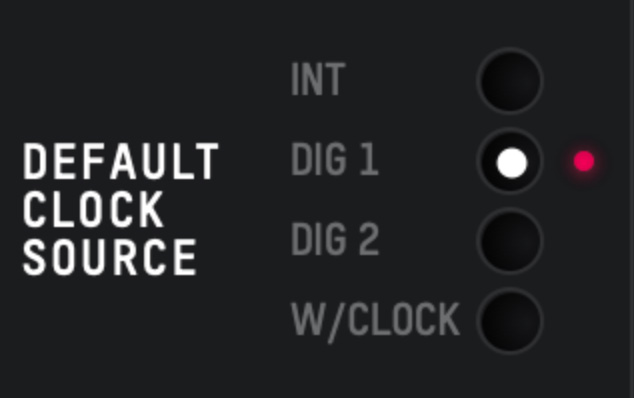

iD48 の外部クロックステータス表示

Word Clock 終端​

iD48 が Word Clock チェーンの最後または唯一の機器の場合、BNC Word Clock 入力の 75 Ω 終端 を有効にします。Digital I/O とクロッキング を参照してください。

Mono モード​

Mono が有効なとき、合成したモノモニター信号を left / right / both のどこへ送るか設定します。

DIM レベル​

DIM を有効にしたときの減衰量を設定します。

ALT スピーカーレベル​

メイン / Alt スピーカーシステムの音量を合わせるため、Alt スピーカーパスのレベルオフセットを設定します。

出力ルーティング​

Routing エリアでは、iD48 のモニター、ヘッドフォン、アナログライン、光出力へ送るソースを割り当てます。

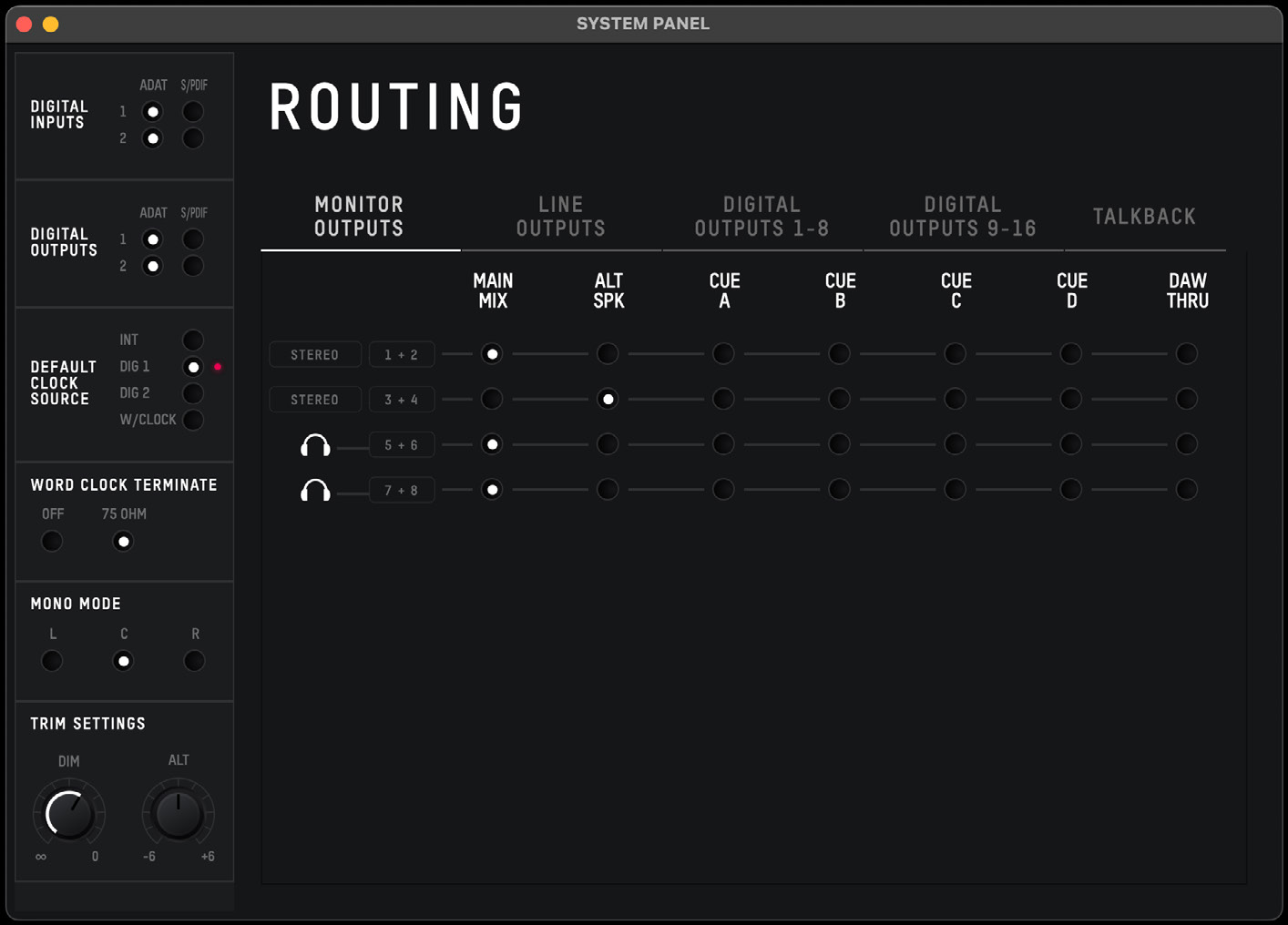

iD48 Routing Matrix

使用できるソース:

  • Main Mix
  • Alt
  • Cue A, Cue B, Cue C, Cue D
  • DAW THRU

Cue ミックスを出力へルーティングした場合、そのミックスレベルは iD ソフトウェアミキサーの Cue マスターで設定します。Main Monitor エンコーダーは Cue ミックスレベルを調整しません。

危険

DAW THRU は通常の iD ミキサーのモニターレベルパスをバイパスし、選択した出力へフルスケールのデジタル信号を直接送ることがあります。 適切な下流のレベルコントロールがない状態で DAW THRU をパワードモニターへ直接ルーティングしないでください。

ヘッドフォン出力を DAW THRU に設定した場合でも、専用のヘッドフォンレベルコントロールは有効です。

Routing Matrix​

設定する出力グループの Routing Matrix を開きます。ライン出力 / デジタル出力マトリクスでは、DAW の個別チャンネルを物理出力へ直接ルーティングできます。

ライン出力 / Insert Sends​

8系統の DB25 ライン出力は iD ミキサーから送ることも、DAW チャンネルから直接ルーティングすることもできます。各ライン出力チャンネルでソースを個別に選択できます。

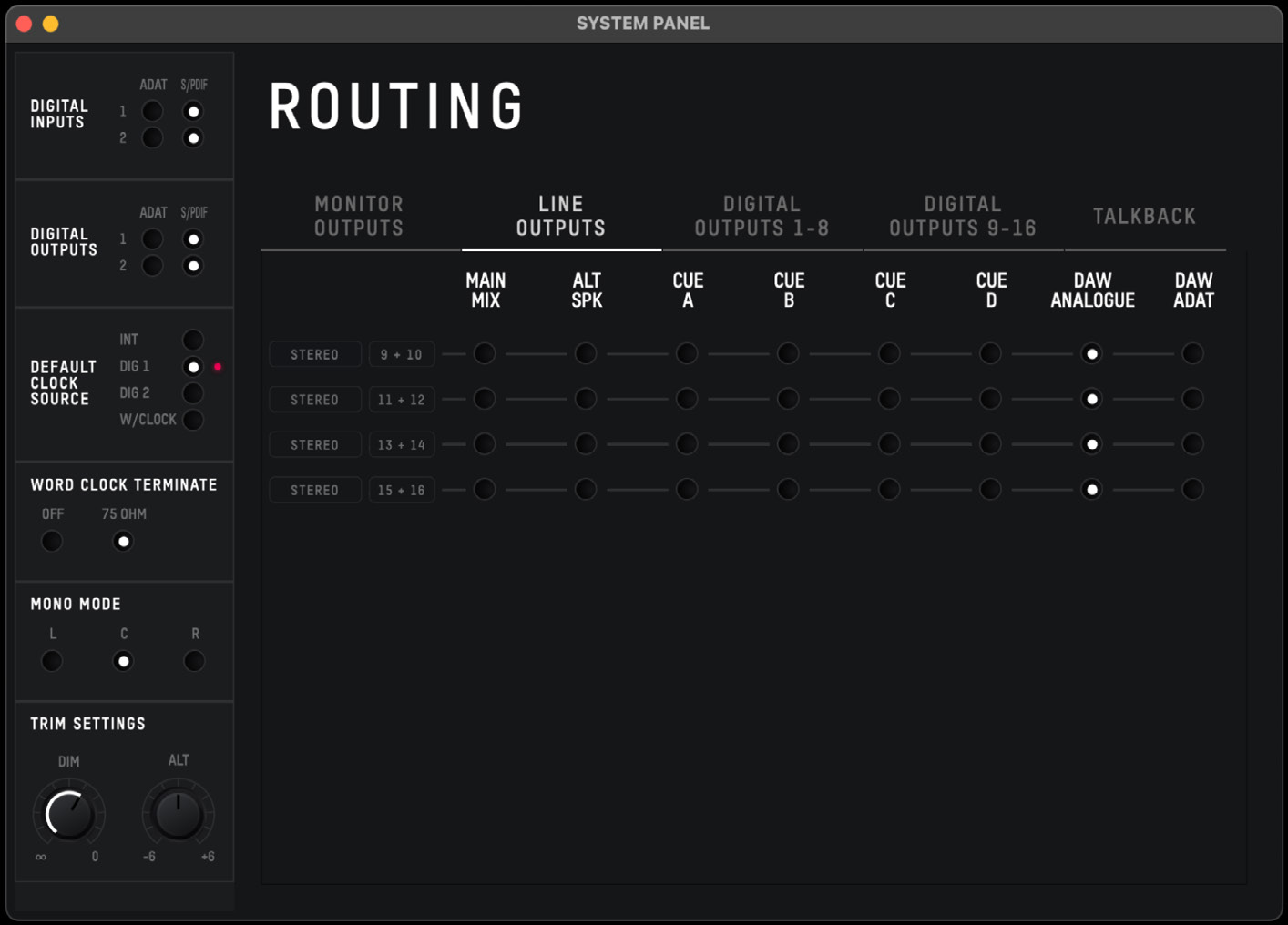

iD48 Line Outputs Routing Matrix の Main Mix、Alt、Cue、DAW Analogue、DAW ADAT
  • DAW ANALOGUE は DAW 出力チャンネル 1–8 を DB25 ライン出力 1–8 へマッピングします。
  • DAW ADAT は DAW 出力チャンネル 9–16 を DB25 ライン出力 1–8 へマッピングします。

各出力チャンネルごとにソースを選択できるため、必要に応じてアナログ / ADAT 参照の DAW チャンネルを8系統の物理ライン出力に混在させられます。

DAW ANALOGUE の例​

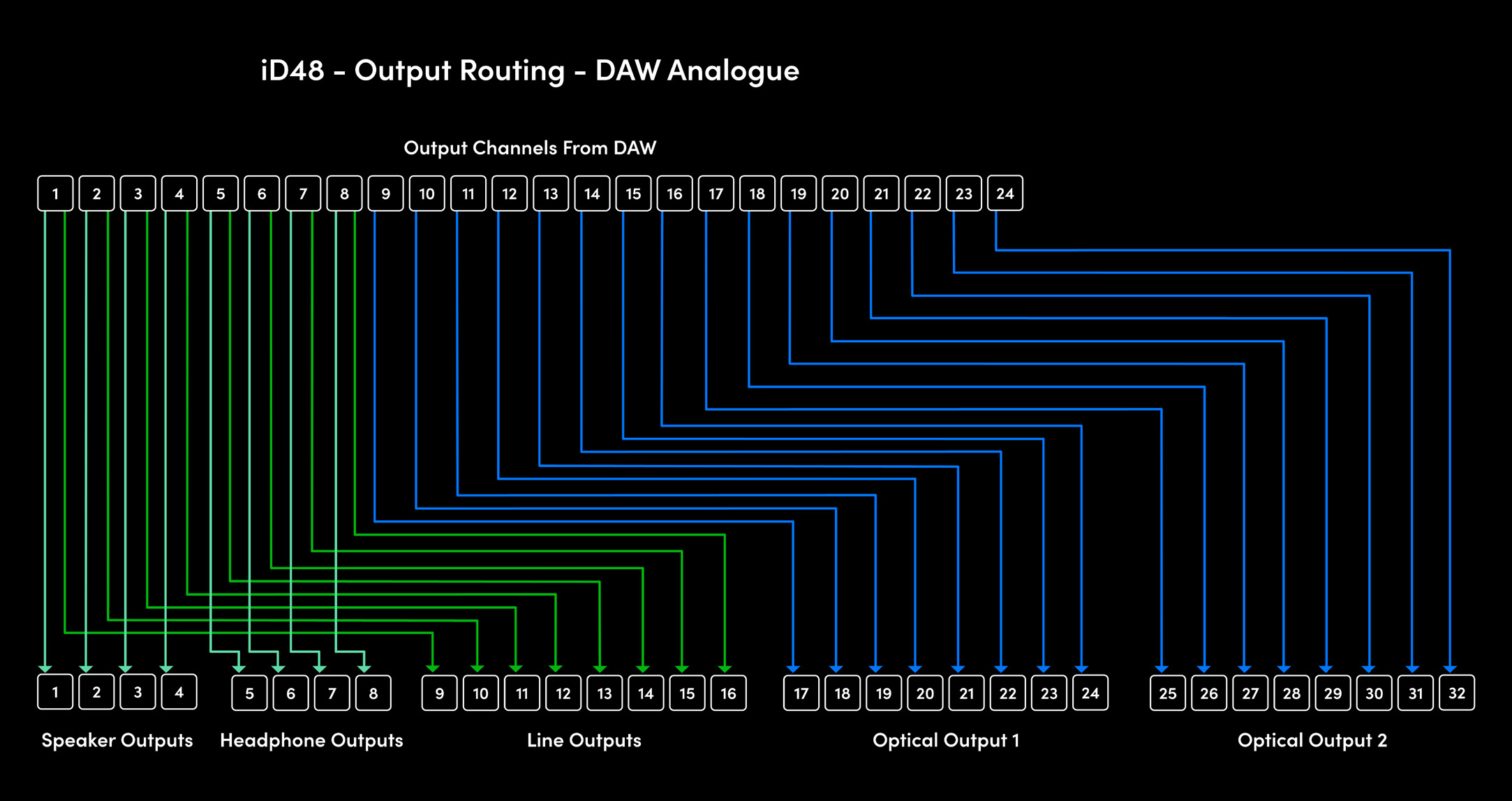

iD48 line output の DAW ANALOGUE ルーティング例

DAW ADAT の例​

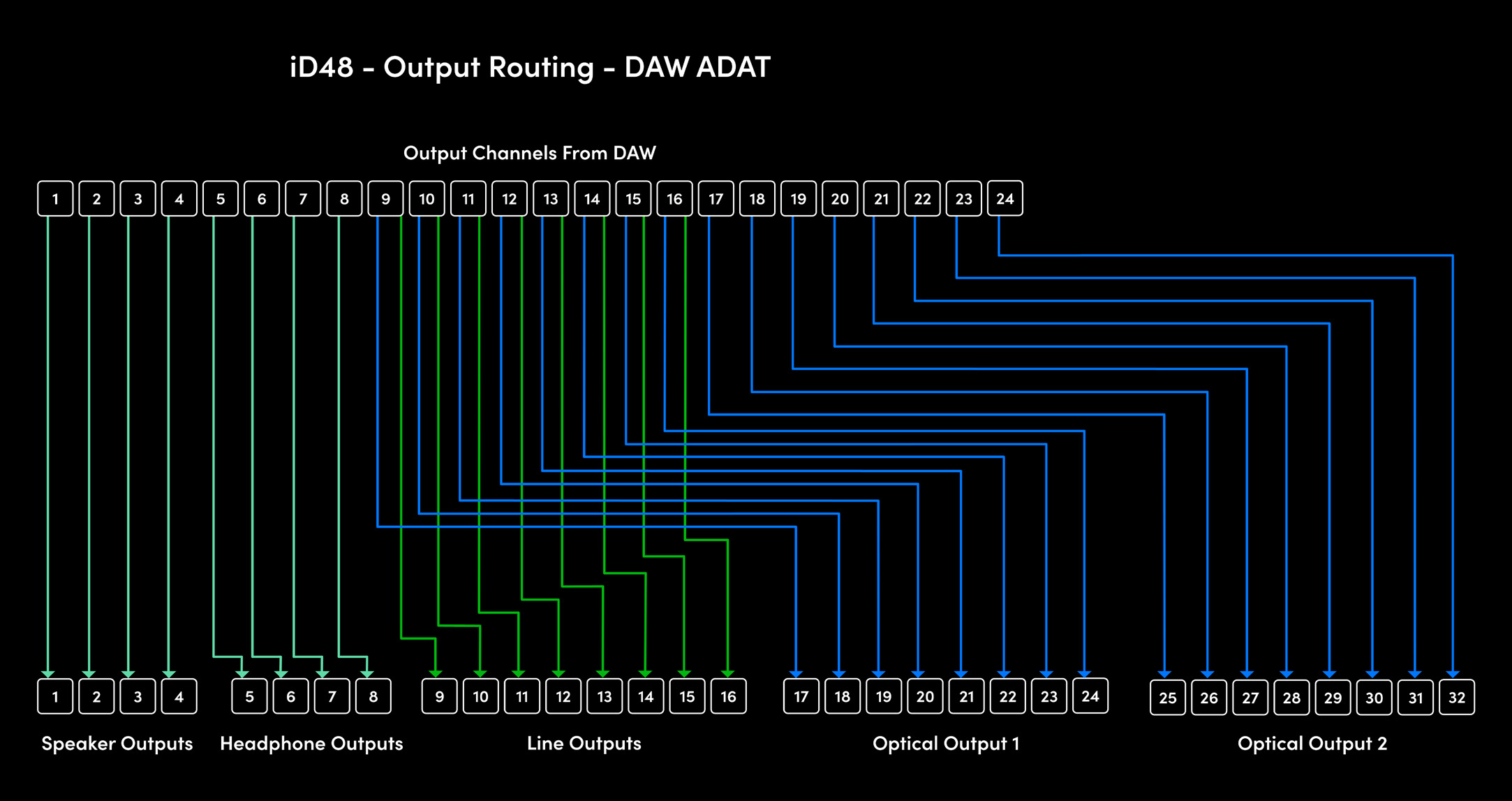

iD48 line output の DAW ADAT ルーティング例

デジタル出力 1–8​

デジタル出力 1–8 で DAW THRU を選択すると、DAW チャンネル 9–16 が送られます。

デジタル出力 9–16​

デジタル出力 9–16 で DAW THRU を選択すると、DAW チャンネル 17–24 が送られます。

88.2 kHz / 96 kHz では ADAT の容量が半分になるため、デジタル出力 9–16 は利用できず、その Routing Matrix も表示されません。光ポートが S/PDIF で動作している場合は、その光出力の最初の2チャンネルのみ利用できます。

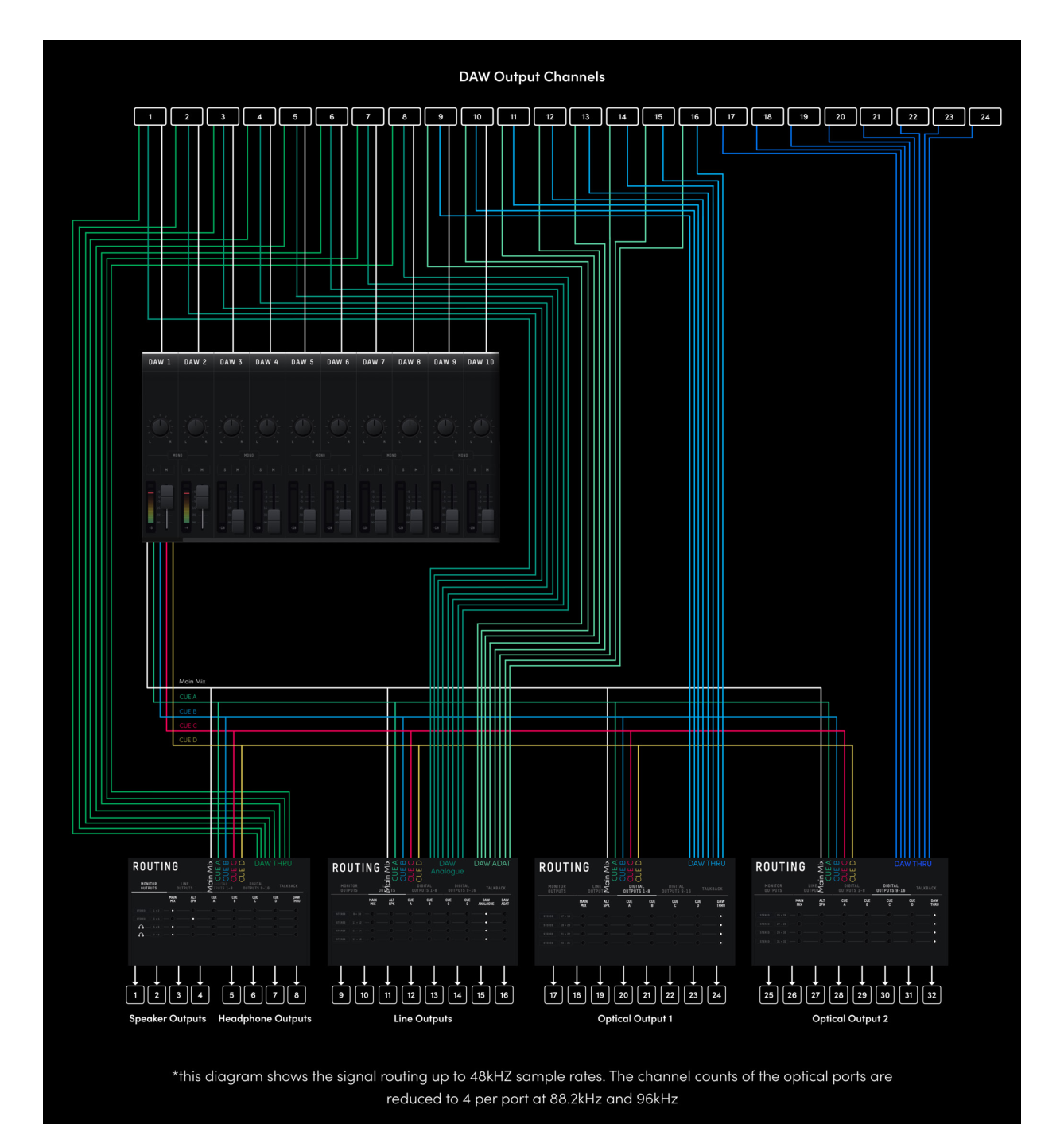

iD48 出力ルーティングフロー図

Talkback​

Talkback は Cue ミックス へ送られ、メイン Mix に Talkback を加えずに演奏者とコミュニケーションできます。

内部 Talkback ソース​

iD48 の利用可能な入力チャンネルの1つを Talkback ソースに選択します。割り当てると、その入力は通常のミックス入力ではなく Talkback チャンネルとしてミキサーに表示されます。

外部 Talkback ソース​

コンピューター内蔵マイクや対応 USB マイクなど、ホスト接続の入力デバイスを Talkback デバイスとして選択できます。外部デバイスを選択すると、Talkback 信号は iD ミキサーの DAW Return 10 に表示され、Cue ミックスへルーティングできます。

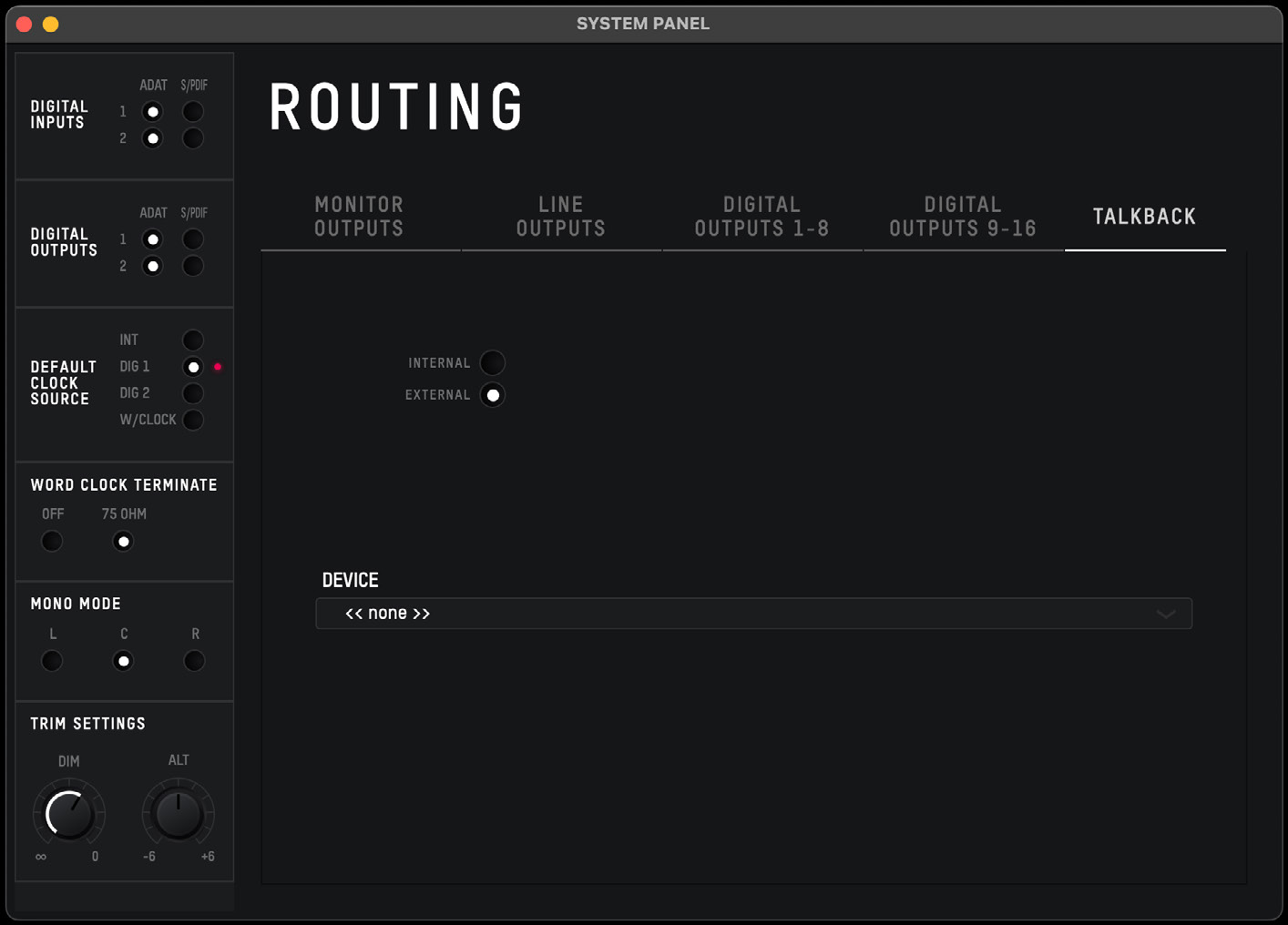

iD48 Talkback 設定

Talkback を有効にするには、専用ハードウェア Talkback ボタンまたは iD ソフトウェアミキサーの TB コントロールを使用します。

Audio Loopback に進みます。
