ラックへの取り付け

iD48 は、付属のラックイヤーを使用して標準 1RU ラックユニットとして設置できます。

ラックイヤーを取り付ける​

  1. iD48 の電源を切り、AC 電源とすべてのケーブルを外します。
  2. 本体を保護された面の上で裏返します。
  3. 各ゴム足中央のプラスネジを外し、4つの足を取り外します。

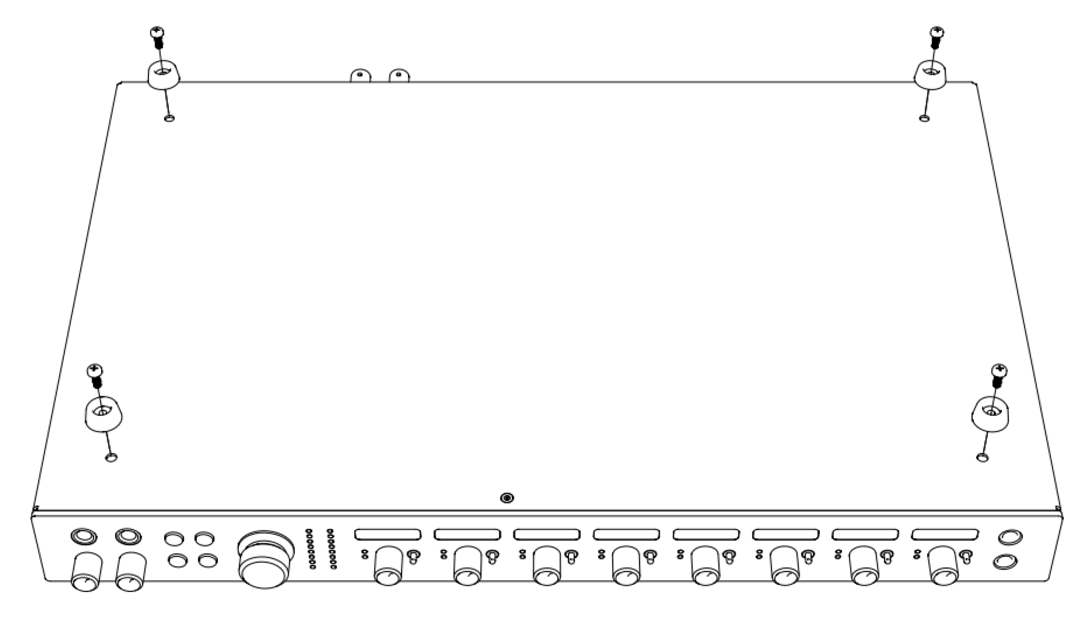

ラック取り付け前に iD48 のゴム足を取り外す
危険

ゴム足を外した後、そのネジだけをシャーシへ戻さないでください。足なしでネジを再装着すると本体を損傷する可能性があります。

  1. ラックイヤー1枚をシャーシ側面の4つのネジ穴に合わせます。
  2. 付属の M3 Pozi ネジ 4本で固定します。
  3. 反対側も同様に取り付けます。

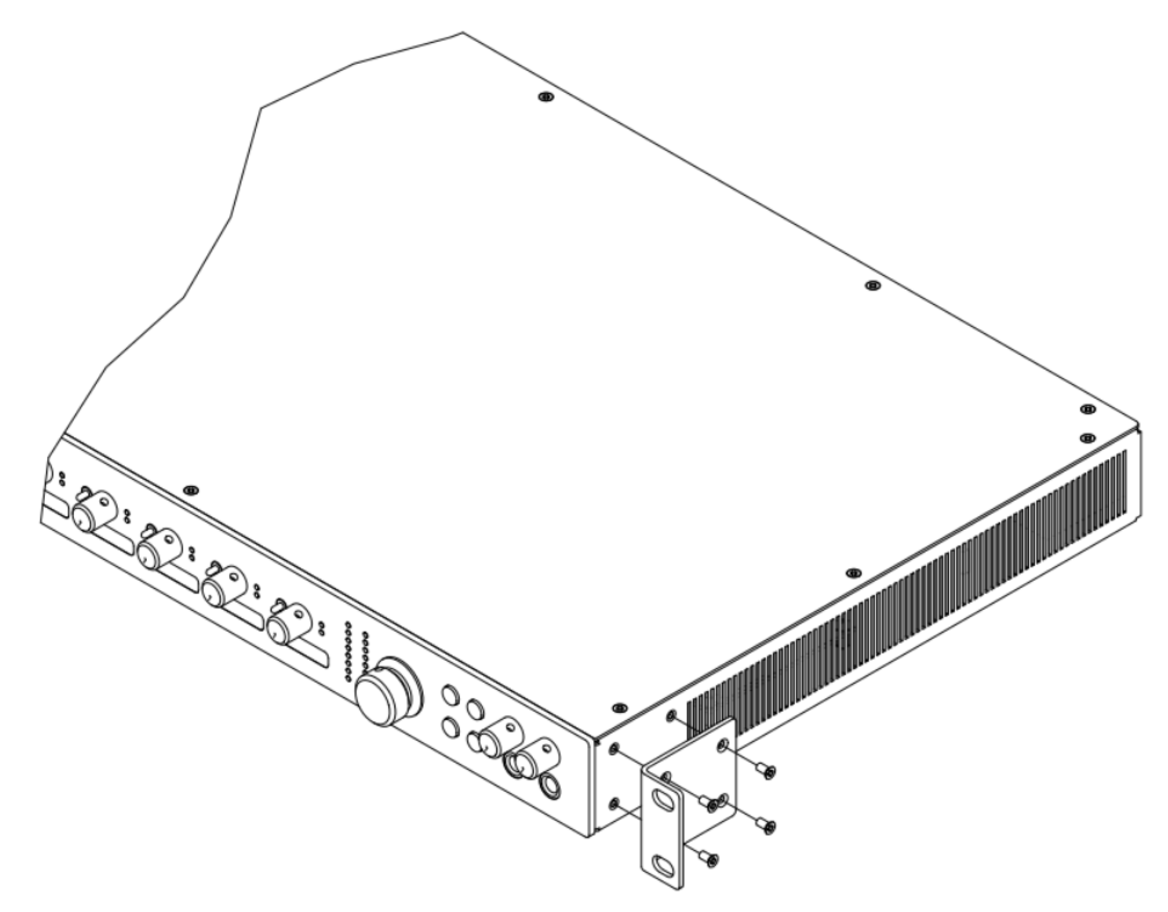

付属ラックイヤーを iD48 に取り付ける

ラック要件​

  • 必要な縦スペース: 1U
  • 最小ラック奥行き: 400 mm（ケーブルスペースを含む）
  • 本体重量: 3.9 kg
  • ラック取り付け位置でのフロントパネル厚: 3 mm
  • 固定されたスタジオ設置では、フロントパネルの4本のラックネジで十分に支持できます。

換気​

iD48 は自然対流で冷却されます。

  • 周囲温度が 35°C を超える場所で使用しないでください。
  • 両側面の換気スロットを塞がないでください。
  • パワーアンプなど大量の熱を発生する機器の真上または真下に iD48 を設置しないでください。
