デジタル I/O とクロッキング

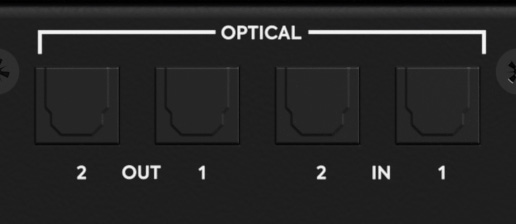

光デジタル I/O​

iD48 は 2系統の光入力と2系統の光出力を備えています。各光ポートのペアは iD ソフトウェアミキサーで ADAT または S/PDIF に設定でき、必要に応じて2つの光ポートで異なるフォーマットを使用できます。

  • S/PDIF: 44.1 / 48 / 88.2 / 96 kHz で各光接続 2チャンネル
  • ADAT: 44.1 / 48 kHz で各光接続 8チャンネル
  • ADAT SMUX: 88.2 / 96 kHz で各光接続 4チャンネル
iD48 の光デジタル入出力

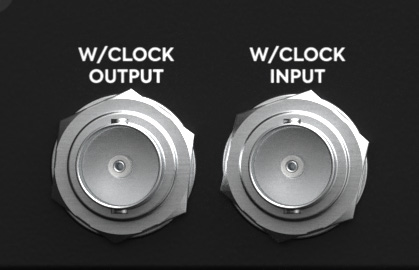

Word Clock 入出力​

iD48 は BNC Word Clock 入出力 を備えています。Word Clock 入力には、システムパネルで切り替え可能な 75 Ω 終端 を使用できます。

iD48 が BNC Word Clock チェーンの最後、または唯一のデバイスの場合に終端を有効にします。クロック構成上明確に必要な場合を除き、複数箇所で終端を有効にしないでください。

iD48 の BNC Word Clock 入出力

クロッキングの基本ルール​

デジタルシステムには 1台のマスタークロック を使用します。それ以外のデジタル機器は、光デジタルオーディオまたは Word Clock を通じてそのマスターへ同期する必要があります。クロック設定が不適切な場合は、クリック、ポップ、歪み、ロック失敗などが発生します。

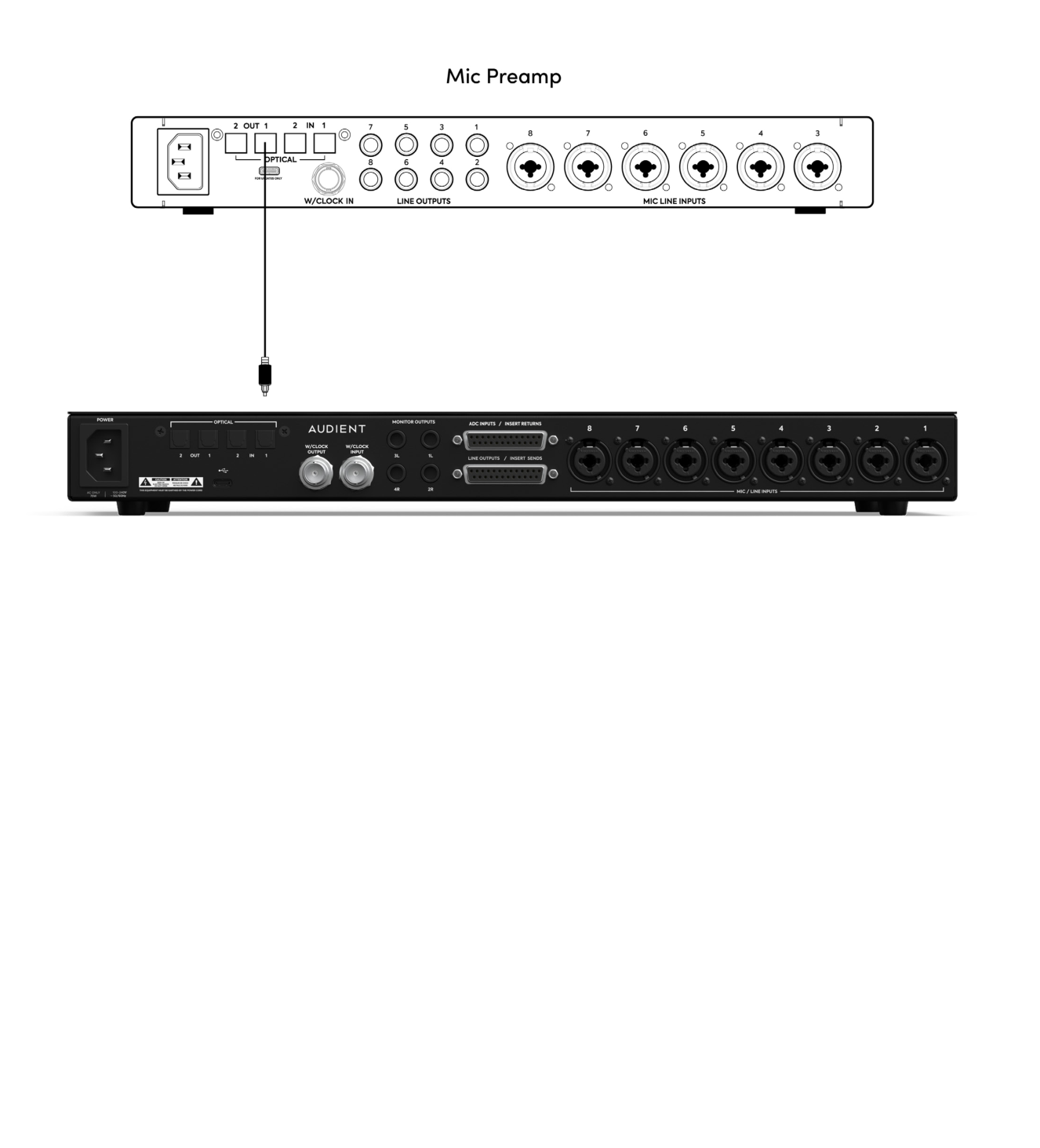

ADAT / S/PDIF で外部機器に iD48 を同期する​

外部機器の光出力を使用する iD48 光入力へ接続します。接続に合わせて光フォーマットを設定し、使用している光ポートに応じて iD48 の Clock Source を Digital 1 または Digital 2 に設定します。

これにより、iD48 は入力される ADAT または S/PDIF 光信号 へ同期します。

光 ADAT/S/PDIF を通じて外部機器へ同期する iD48

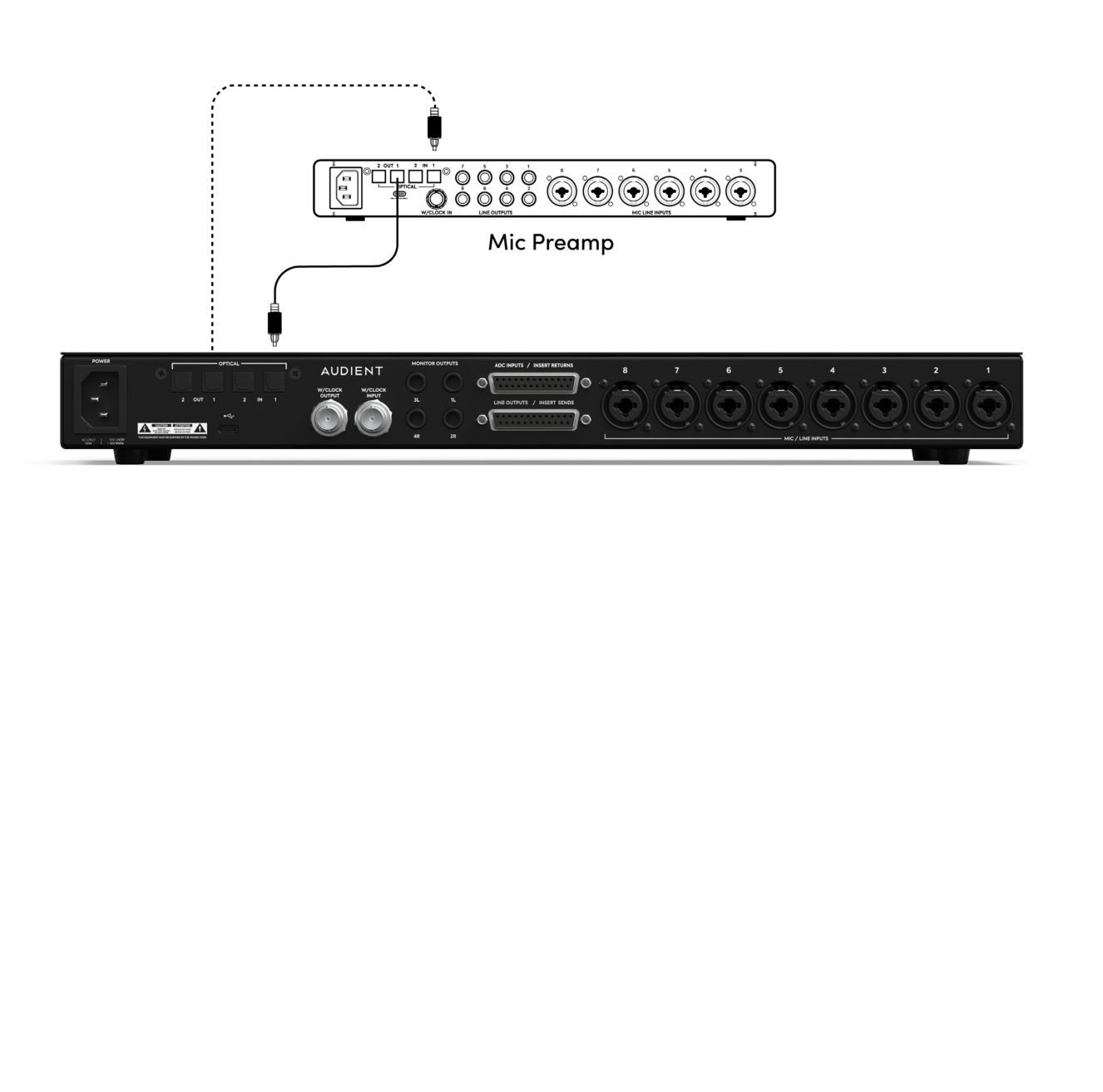

ADAT / S/PDIF で iD48 をマスターにする​

iD48 の Clock Source を Internal に設定します。iD48 の光出力を外部機器の光入力へ接続し、外部機器を光入力から同期するよう設定します。オーディオの戻りに必要な光リターンパスも接続します。

光 ADAT/S/PDIF を通じて外部機器のマスタークロックとして動作する iD48

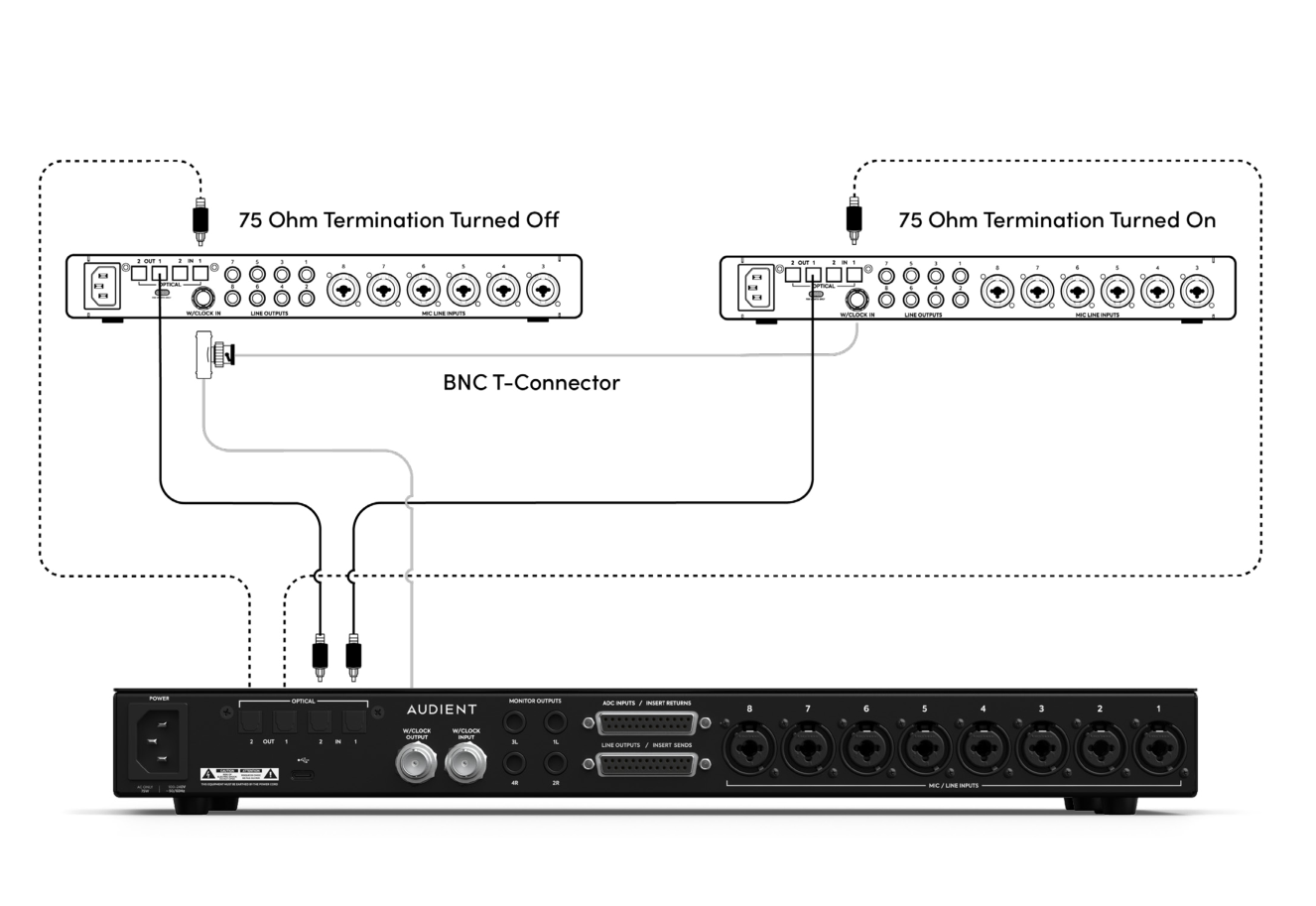

BNC で iD48 をマスターにする​

iD48 を Internal に設定し、75 Ω BNC ケーブルで BNC Word Clock 出力から外部機器へクロックを送ります。BNC T コネクターでデイジーチェーンする場合は、接続機器の要件に従って最後の機器のみを終端します。

BNC で2台の外部機器へ Word Clock を供給する iD48

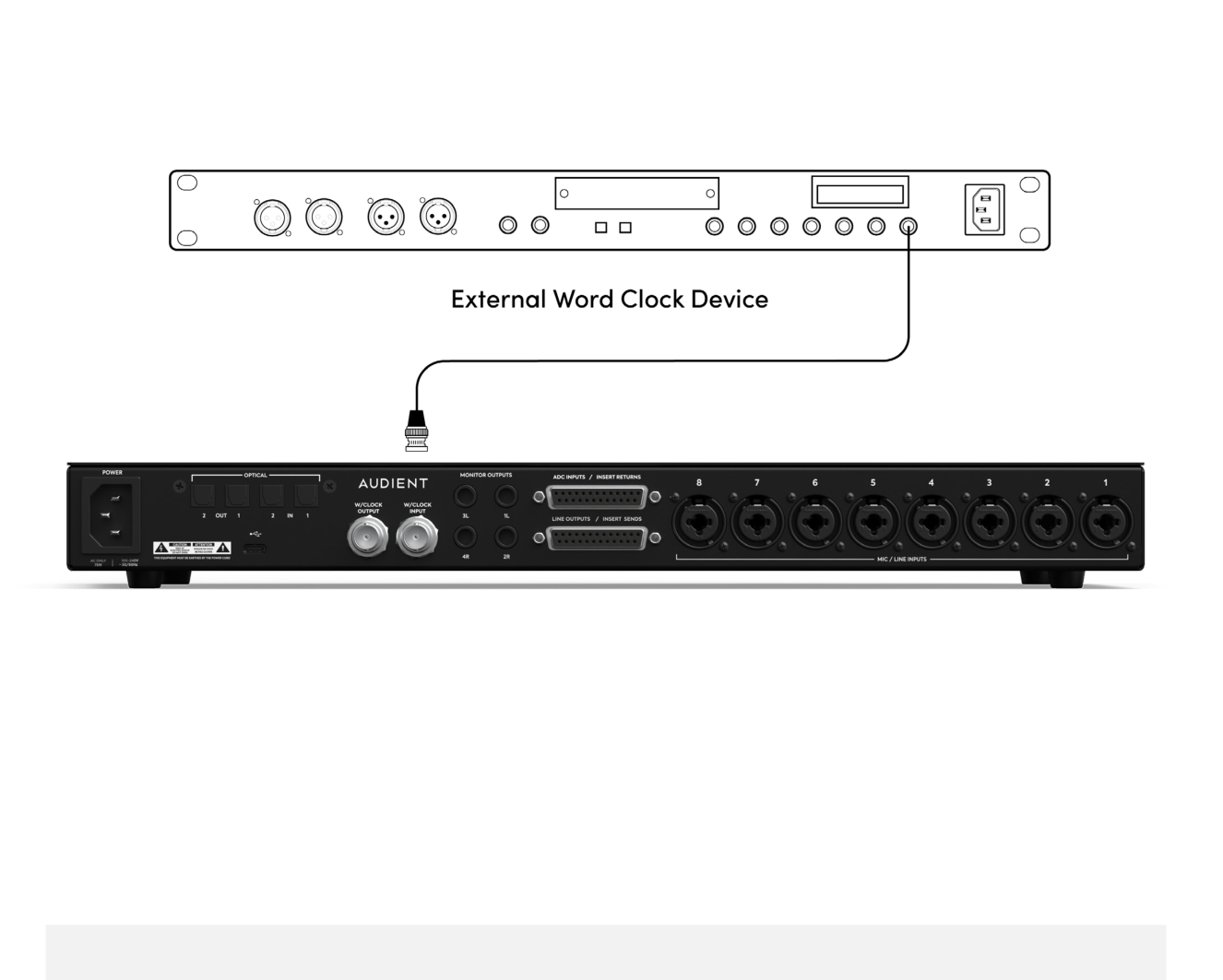

外部 Word Clock マスターへ iD48 を同期する​

75 Ω BNC ケーブルで外部クロックの BNC 出力を iD48 Word Clock 入力へ接続します。iD48 の Clock Source を Word Clock に設定します。iD48 が Word Clock チェーンの最後または唯一の機器なら 75 Ω 終端を有効にします。

BNC で外部 Word Clock マスターへ同期する iD48

上記の図は一般的な構成例であり、すべてのデジタルシステムを網羅するものではありません。デジタルフォーマットとクロックソースのコントロールは System Panel、ルーティング、Talkback を参照してください。

ラックへの取り付け に進みます。
