技術仕様と寸法
マイクプリアンプ
| 仕様 | 値 |
|---|---|
| マイクゲイン | 0 ～ +68 dB（+10 dB デジタル Boost 使用時） |
| ラインゲイン | −10 ～ +58 dB（+10 dB デジタル Boost 使用時） |
| ファンタム電源 | 48 V ±4 V @ 10 mA/チャンネル |
| Mic EIN | −127 dBu |
| CMRR | > 80 dB @ 1 kHz |
| 最大入力レベル | +18 dBu |
| 入力インピーダンス (Mic) | 3 kΩ バランス |
| 入力インピーダンス (ライン) | 10 kΩ バランス |
| 周波数特性 | ±0.5 dB, 10 Hz ～ 65 kHz |
| クロストーク | < −115 dB @ 1 kHz and 10 kHz |
| THD+N @ 0 dBu (1 kHz) | 0.0016% (−96 dB) |
| SNR | 99 dB A特性 |
| XLR | Pin 2 (Hot)、Pin 3 (Cold)、Pin 1 (Shield) |
| 1/4インチ TRS ライン入力 | Tip (Hot)、Ring (Cold)、Sleeve (Shield) |
| Pad | −10 dB |
| HPF | −3 dB @ 100 Hz, 2次 (12 dB/octave) |
ライン入力
| 仕様 | 値 |
|---|---|
| ラインゲイン | −10 ～ +48 dB |
| 最大入力レベル | +22 dBu |
| THD+N @ 0 dBu, 1 kHz | 0.0013% (−97 dB) |
D.I. / インストゥルメント入力
| 仕様 | 値 |
|---|---|
| D.I. ゲイン | 0 ～ +68 dB（+10 dB デジタル Boost 使用時） |
| 最大入力レベル | +15 dBu |
| 入力インピーダンス | 500 kΩ アンバランス |
| 周波数特性 | ±0.5 dB, 10 Hz ～ 40 kHz |
| THD+N @ 0 dBu (1 kHz) | < 0.06% |
| SNR | 96 dB A特性 |
| 1/4インチ TS ジャック | Tip (Hot), Sleeve (Shield) |
A/D コンバーター
| 仕様 | 値 |
|---|---|
| 最大入力レベル | +18 dBu (0 dBFS デジタル最大値) |
| デジタル基準レベル | +18 dBu = 0 dBFS |
| 入力インピーダンス | > 10 kΩ バランス |
| クロストーク | < −118 dB @ 1 kHz, < −115 dB @ 10 kHz |
| 周波数特性 | ±0.5 dB, 10 Hz ～ Fs/2 (Nyquist) |
| THD+N @ −1 dBFS (1 kHz) | < 0.0003% (−110 dB) |
| ダイナミックレンジ | 120 dB A特性 |
| バランス入力 | Tip (Hot)、Ring (Cold)、Sleeve (Shield) |
D/A コンバーター
| 仕様 | 値 |
|---|---|
| 最大出力レベル | +18 dBu (0 dBFS デジタル最大値) |
| 出力インピーダンス | < 100 Ω |
| クロストーク | < −120 dB @ 1 kHz, < −115 dB @ 10 kHz |
| 周波数特性 | ±0.5 dB, 10 Hz ～ Fs/2 (Nyquist) |
| THD+N @ −1 dBFS (1 kHz) | < 0.00026% (−111.5 dB) |
| ダイナミックレンジ | 124 dB 非補正, 126.5 dB A特性 |
| 1/4インチ TRS 出力 | Tip (Hot)、Ring (Cold)、Sleeve (Shield) |
ヘッドフォン出力
| 仕様 | 値 |
|---|---|
| 最大出力レベル | +18 dBu (0 dBFS デジタル最大値) |
| 出力インピーダンス | < 50 Ω アンバランス |
| クロストーク | < −117 dB @ 1 kHz, −112 dB @ 10 kHz |
| 周波数特性 | ±0.5 dB, 10 Hz ～ Fs/2 |
| THD+N @ −1 dBFS (1 kHz) | < 0.00023% (−112 dB) |
| ダイナミックレンジ | 121 dB 非補正, 124 dB A特性 |
| 30 Ω 負荷時の最大レベル | 4 V peak, 2.85 V RMS, 530 mW |
| 60 Ω 負荷時の最大レベル | 5.82 V peak, 4.12 V RMS, 565 mW |
| 600 Ω 負荷時の最大レベル | 8.71 V peak, 6.16 V RMS, 126 mW |
| 1/4インチステレオジャック | Tip (左)、Ring (右)、Sleeve (Ground) |
USB 2.0 High Speed
| 仕様 | 値 |
|---|---|
| 入力チャンネル | 24 (アナログ8、デジタル16) |
| 物理出力チャンネル | 32 (アナログ16、デジタル16) |
| 同時使用可能な固有 USB 出力チャンネルの最大数 | 24 |
| コネクター | USB Type-C |
| 付属ケーブル | 1 m USB 2.0 Type-C to Type-C |
32出力という表記は、iD48 が利用できるアナログ / デジタルの出力先総数を示します。USB で同時に使用できる固有の出力チャンネル数は最大 24 です。ルーティング構成は System Panel、ルーティング、Talkback を参照してください。
デジタル入力
| 仕様 | 値 |
|---|---|
| 2 × 8チャンネル ADAT | 44.1 kHz ～ 48 kHz |
| 2 × 4チャンネル ADAT | 88.2 kHz ～ 96 kHz (SMUX) |
| ステレオ S/PDIF | 44.1 kHz ～ 96 kHz |
デジタル出力
| 仕様 | 値 |
|---|---|
| 2 × 8チャンネル ADAT | 44.1 kHz ～ 48 kHz |
| 2 × 4チャンネル ADAT | 88.2 kHz ～ 96 kHz (SMUX) |
| ステレオ S/PDIF | 44.1 kHz ～ 96 kHz |
Word Clock 入出力
| 仕様 | 値 |
|---|---|
| Word Clock | 44.1 kHz ～ 96 kHz |
| Word Clock 入力終端 | 75 Ω |
DSP ミキサーレイテンシー
入力から出力までの往復レイテンシー:
| サンプルレート | レイテンシー |
|---|---|
| 44.1 kHz | 0.344 ms |
| 48 kHz | 0.312 ms |
| 88.2 kHz | 0.188 ms |
| 96 kHz | 0.177 ms |

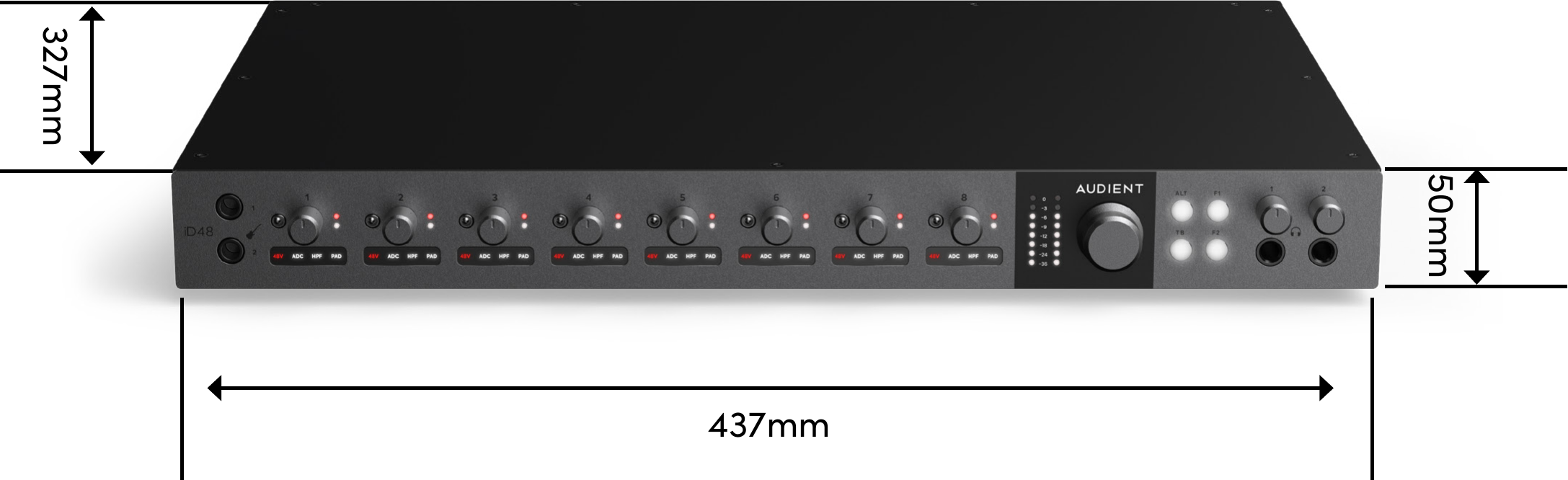

寸法
- 幅: 437 mm
- 奥行き: 327 mm
- 高さ: 50 mm
- 重量: 約 3.9 kg
