入力と ADC パス

マイクプリアンプとライン入力

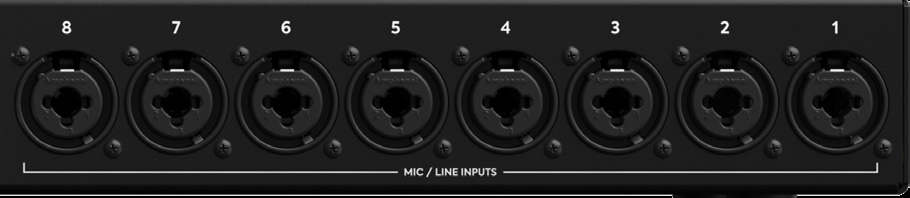

iD48 はリアパネルの XLR/TRS コンボ端子に 8基の Audient Console マイクプリアンプ を搭載しています。マイク入力インピーダンスは 3 kΩ バランス、ライン入力インピーダンスは 10 kΩ バランス です。

各マイクプリアンプは 58 dB のアナログゲインを提供します。iD ソフトウェアミキサーからさらに +10 dB デジタル Boost を使用でき、アナログプリアンプの 58 dB のゲインレンジ自体を変えずに、公開仕様の 0 ～ +68 dB のコントロールレンジを実現します。

TRS ライン入力はマイクプリアンプの前段でパッドされ、ラインレベルソース向けに追加のヘッドルームを確保します。

楽器入力

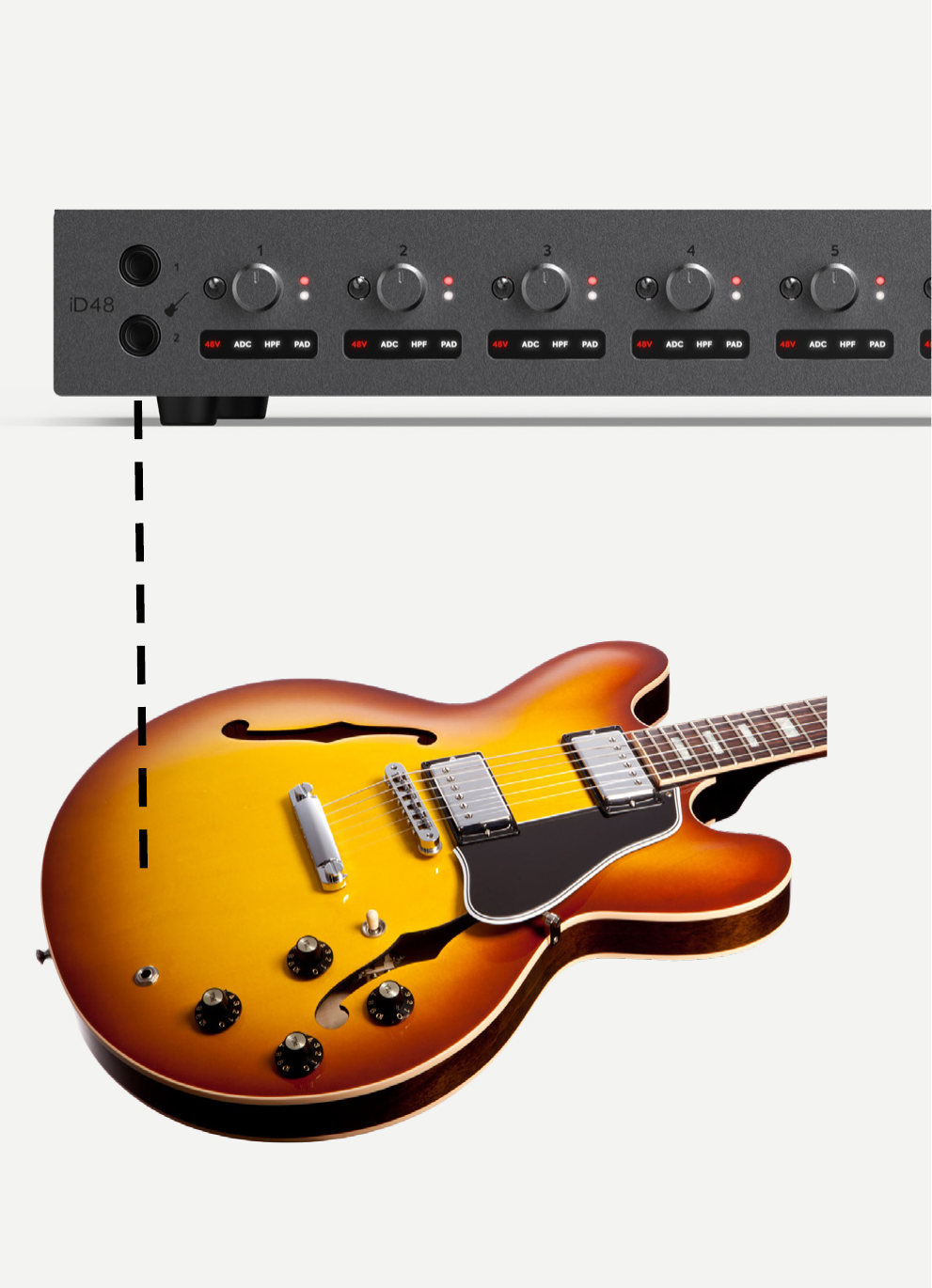

チャンネル 1 / 2 にはフロントパネルの Class-A JFET インストゥルメント入力があります。該当するインストゥルメント入力に TS (tip-sleeve) ジャックを接続すると、そのチャンネルのリア Mic/ライン入力よりフロントのインストゥルメント入力が優先されます。

インストゥルメント入力はアンバランスで、入力インピーダンスは 500 kΩ です。

入力コントロール

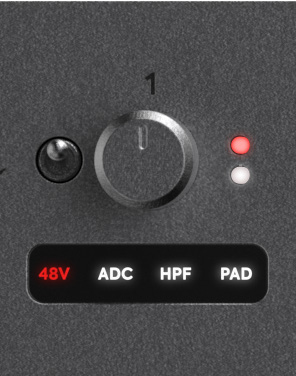

各ゲインコントロール下のステータスパネルには、そのチャンネルで有効になっているハードウェア/入力パス機能が表示されます。

ファンタム電源

各マイクチャンネルには独立した 48 V ファンタム電源 があります。ファンタム電源は XLR マイク接続のみに供給され、TRS ライン入力やフロントパネルのインストゥルメント入力には供給されません。

ハイパスフィルター

各プリアンプには切り替え可能なアナログ 100 Hz ハイパスフィルター（2次、12 dB/octave）があります。変換前に低域のランブルや不要な低周波ルームノイズを低減するために使用します。

-10 dB パッド

各入力には、高レベルの信号に対応する切り替え可能なアナログ -10 dB パッド があります。

+10 dB Boost と極性反転

iD ソフトウェアミキサーでは入力チャンネルに +10 dB デジタル Boost と 極性反転 も使用できます。Boost は変換後の録音パスの一部であるため DAW へ送られる信号レベルにも作用します。追加のアナログプリアンプゲインとして数えないでください。

ADC パス設定

各チャンネルは独立して、次の3つの ADC パスモードのいずれかを使用できます。

• Mic
• ADC Direct
• Mic Insert

ADC Direct または Mic Insert を選択すると、ADC 入力 / インサートリターンパスが有効であることを示す ADC ステータスインジケーターが点灯します。

Mic

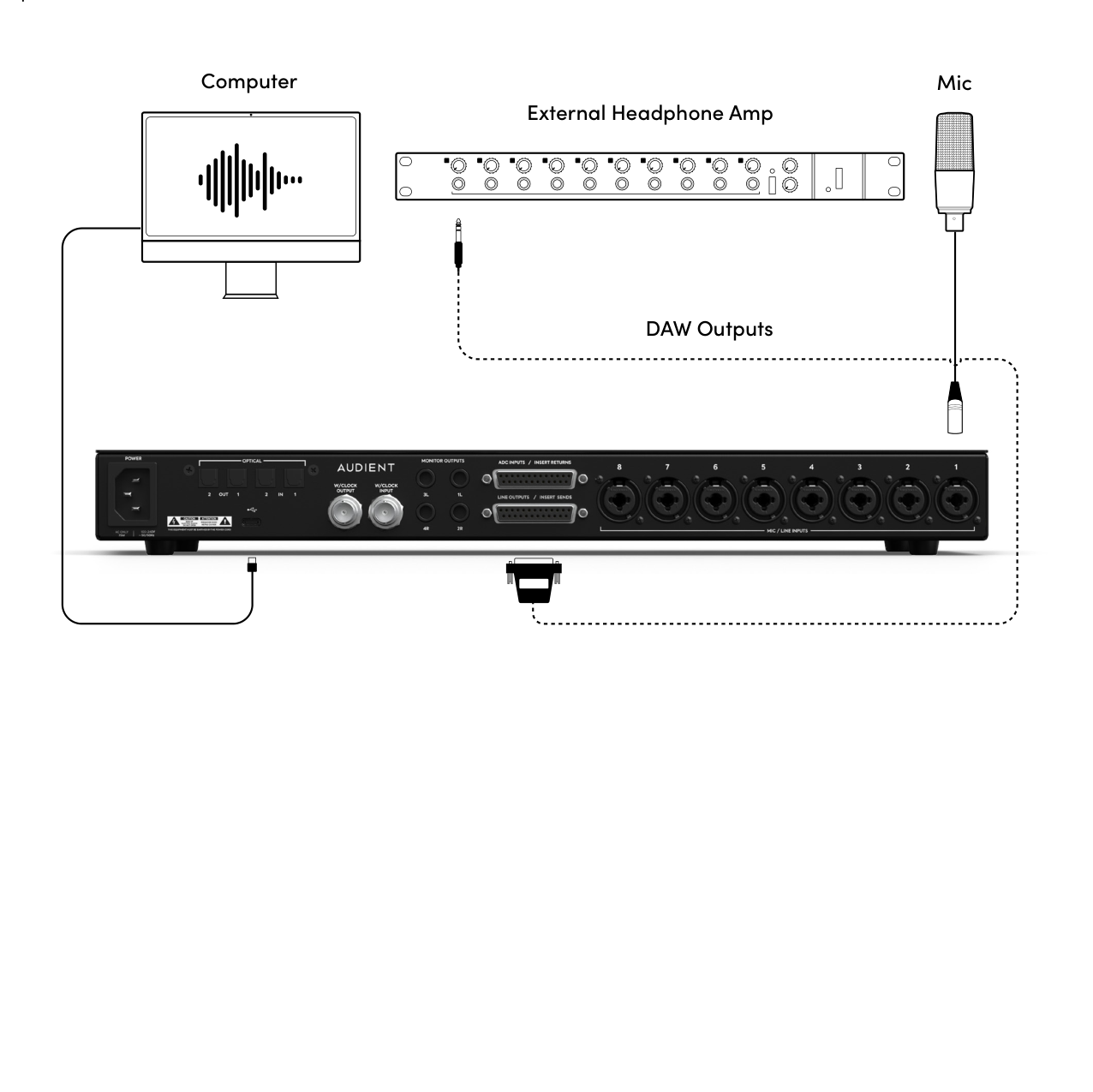

Mic モードでは、チャンネル ADC へ内蔵 Mic / ライン / Instrument 入力パスが送られます。この場合、ライン出力 / Insert Send DB25 接続はプリアンプのインサートセンドではなく、DAC / Routing Matrix から送られる追加ライン出力パスとして利用できます。

ADC ダイレクト

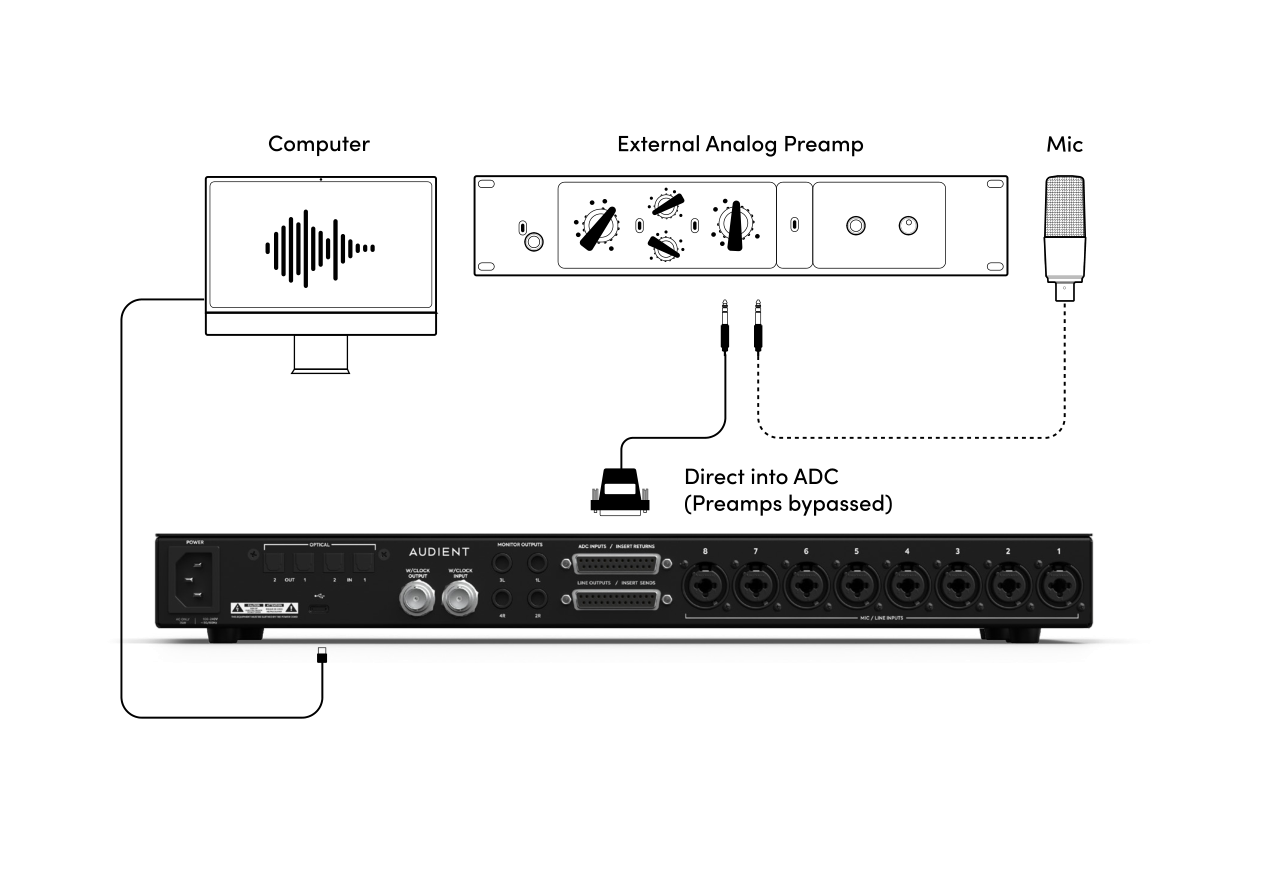

ADC Direct モードでは、該当する ADC Input / Insert Return DB25 から直接 ADC へ信号が送られ、内蔵 Audient Console プリアンプをバイパスします。外部プリアンプなど、コンバーターパスへ直接送るラインレベルソースに使用します。

ADC ダイレクト選択中は、そのチャンネルの通常の Mic/ライン入力は ADC へ送られません。

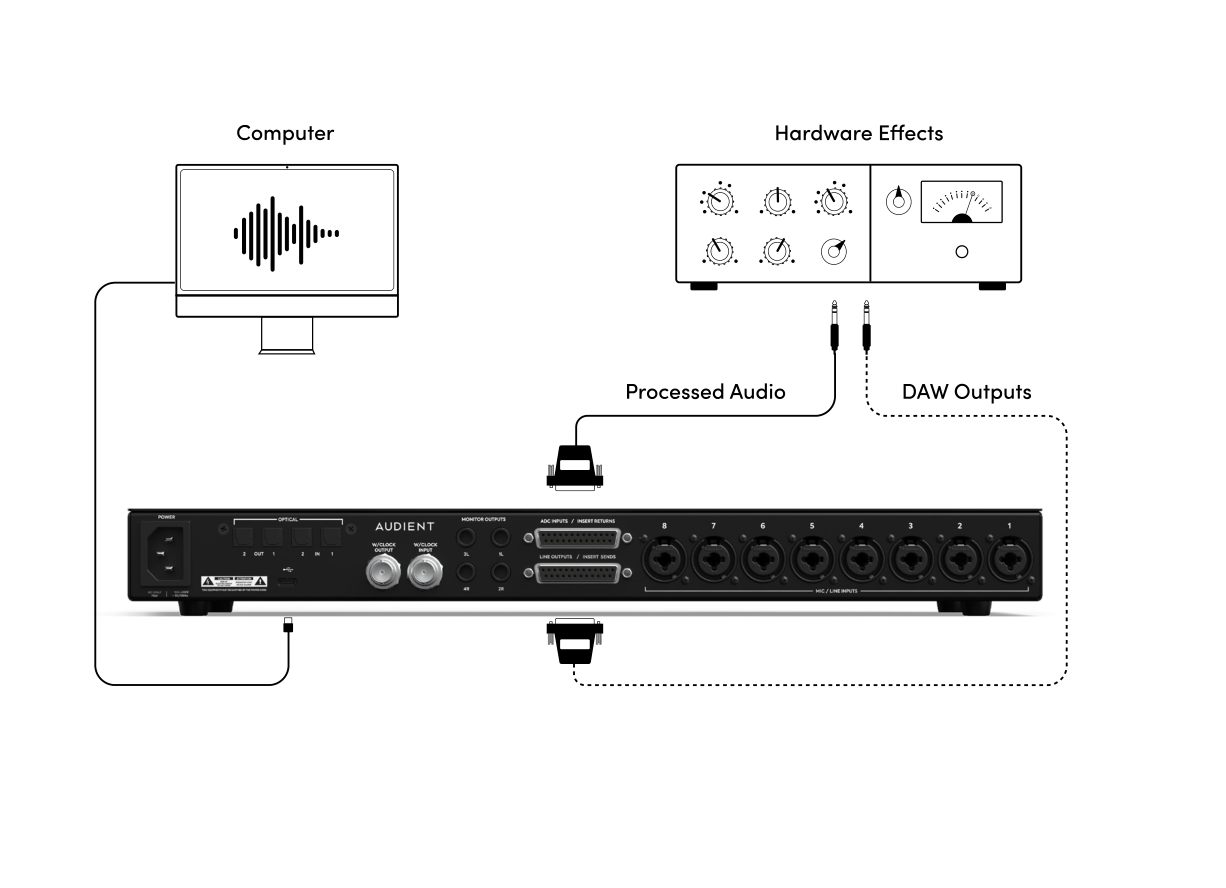

ADC ダイレクトは、DAW から外部ハードウェアへ出力し、ADC 入力へ戻して再録音する用途にも使用できます。この場合、Routing Matrix で必要なライン出力チャンネルを DAW ANALOGUE または DAW ADAT に設定します。

Mic Insert

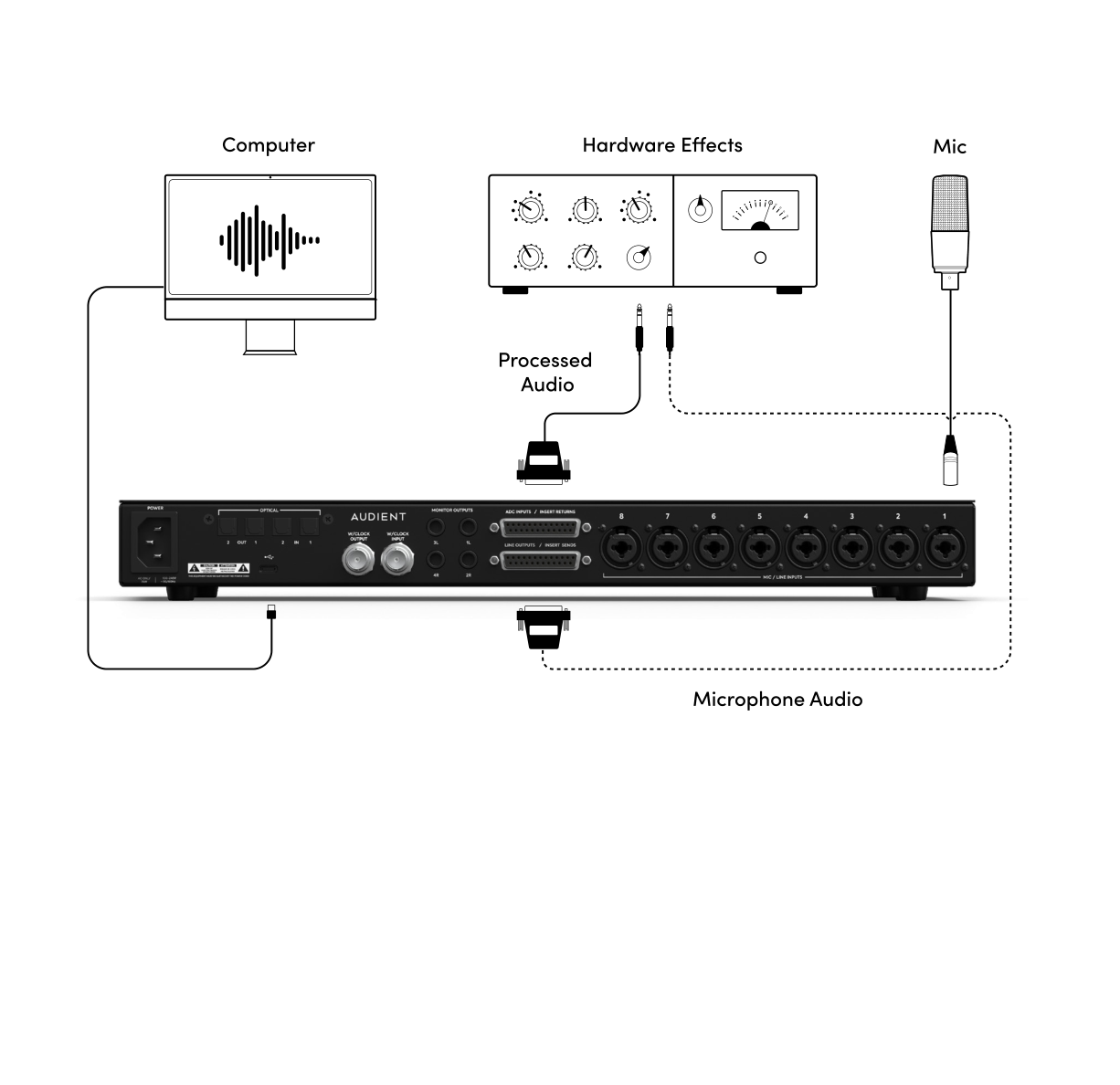

Mic Insert モードでは、ライン出力 / Insert Send と ADC 入力 / Insert Return の DB25 が、内蔵プリアンプと ADC の間のアナログインサートポイントを構成します。録音時にコンプレッサーや EQ などのハードウェアを録音パスへ挿入する場合に使用します。
