디지털 I/O 및 클로킹

광 디지털 I/O​

iD48에는 2개의 Optical 입력과 2개의 Optical 출력이 있습니다. 각 Optical 페어는 iD Software Mixer에서 ADAT 또는 S/PDIF로 설정할 수 있으며, 필요에 따라 두 Optical 포트에 서로 다른 형식을 사용할 수 있습니다.

  • S/PDIF: Optical 연결당 44.1, 48, 88.2 또는 96 kHz에서 2채널.
  • ADAT: Optical 연결당 44.1/48 kHz에서 8채널.
  • ADAT SMUX: Optical 연결당 88.2/96 kHz에서 4채널.

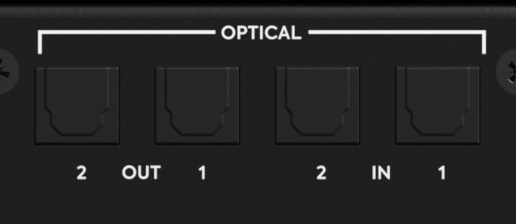

iD48 Optical 디지털 입력 및 출력

Word Clock 입력 및 출력​

iD48에는 BNC Word Clock 입력 및 출력이 있습니다. Word Clock 입력의 75Ω 터미네이션은 System Panel에서 켜거나 끌 수 있습니다.

iD48이 BNC Word Clock 체인의 마지막 장치이거나 유일한 장치인 경우 터미네이션을 활성화하십시오. 연결 구성상 특별히 필요한 경우가 아니라면 여러 지점에서 동시에 터미네이션을 활성화하지 마십시오.

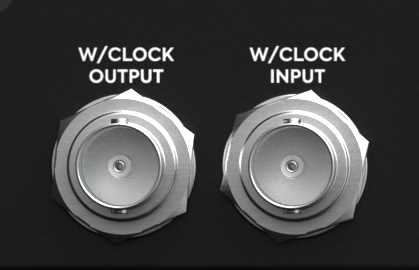

iD48 BNC Word Clock 입력 및 출력

클로킹 규칙​

디지털 시스템에는 하나의 마스터 클록만 있어야 합니다. 다른 모든 디지털 장치는 Optical 디지털 오디오 또는 Word Clock을 통해 해당 마스터에 동기화되어야 합니다. 클로킹이 올바르지 않으면 일반적으로 클릭, 팝, 왜곡 또는 Lock 실패가 발생합니다.

ADAT 또는 S/PDIF를 통해 외부 장치에 iD48 동기화​

외부 장치의 Optical 출력을 사용할 iD48 Optical 입력에 연결합니다. 해당 Optical 형식을 맞게 설정하고 iD48의 Clock Source를 사용 중인 Optical 포트에 따라 Digital 1 또는 Digital 2로 설정합니다.

이렇게 하면 iD48이 들어오는 ADAT 또는 S/PDIF Optical 신호에 동기화됩니다.

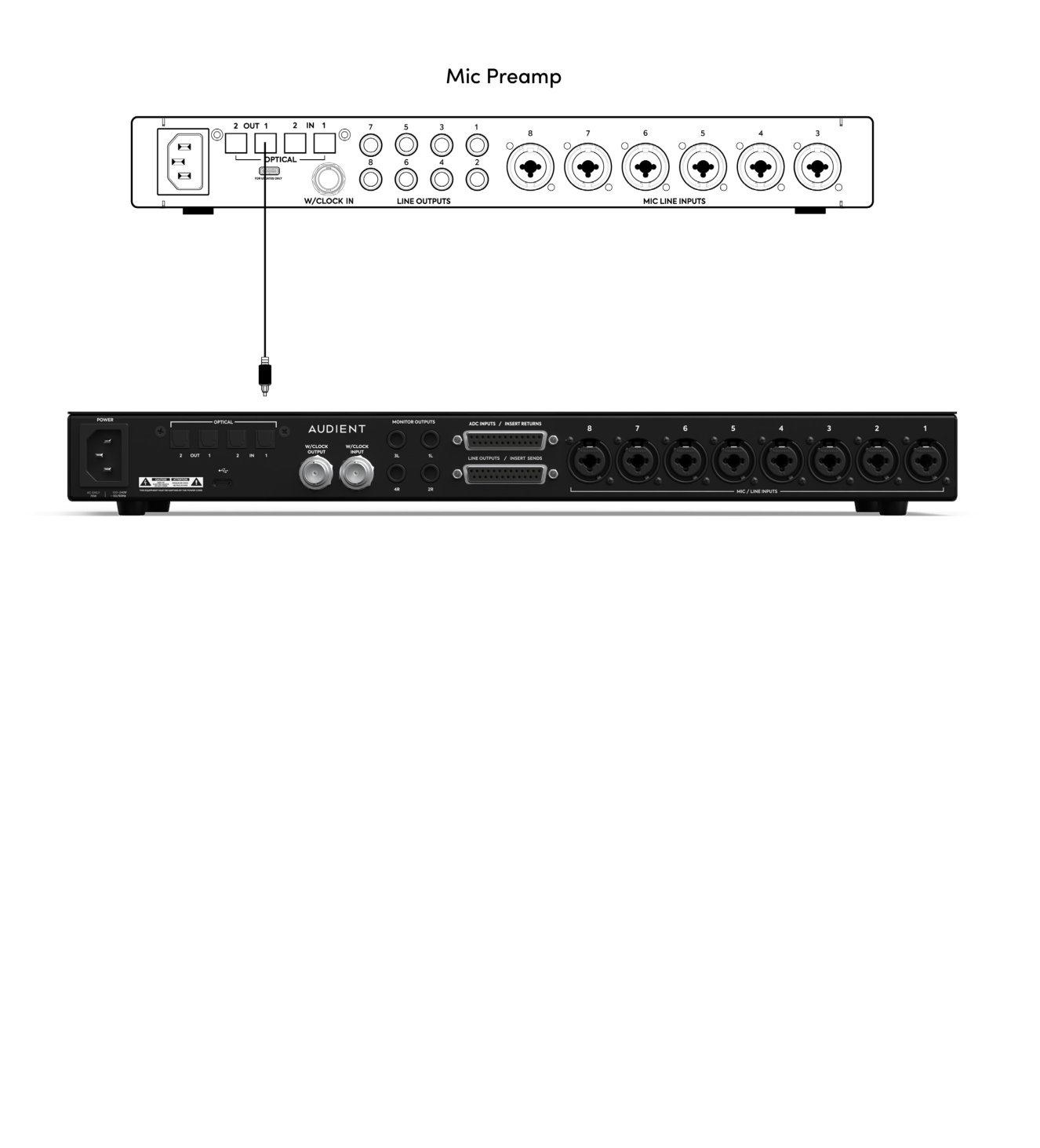

Optical ADAT 또는 S/PDIF를 통해 외부 장치에 동기화된 iD48

ADAT 또는 S/PDIF를 통해 iD48을 마스터로 사용​

iD48의 Clock Source를 Internal로 설정합니다. iD48의 Optical 출력을 외부 장치의 Optical 입력에 연결하고 외부 장치가 해당 Optical 입력에서 동기화되도록 설정합니다. 오디오에 필요한 경우 리턴 Optical 경로도 연결합니다.

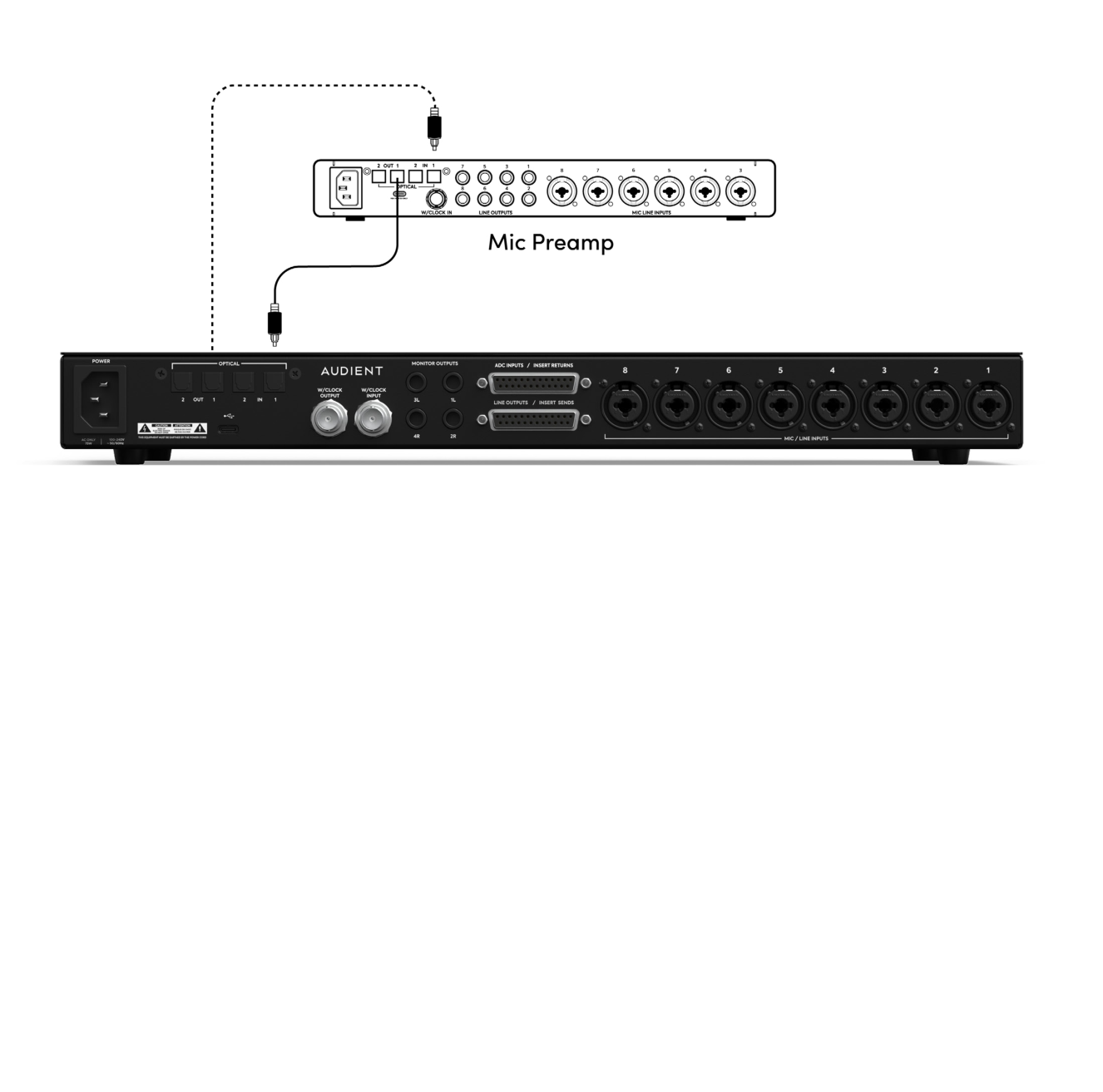

Optical ADAT 또는 S/PDIF를 통해 외부 장치의 마스터 클록으로 동작하는 iD48

BNC를 통해 iD48을 마스터로 사용​

iD48을 Internal로 설정하고 75Ω BNC 케이블을 사용하여 BNC Word Clock Output을 외부 장치에 공급합니다. BNC T 커넥터로 데이지 체인 연결하는 경우 연결된 장비의 요구 사항에 따라 마지막 장치만 터미네이션하십시오.

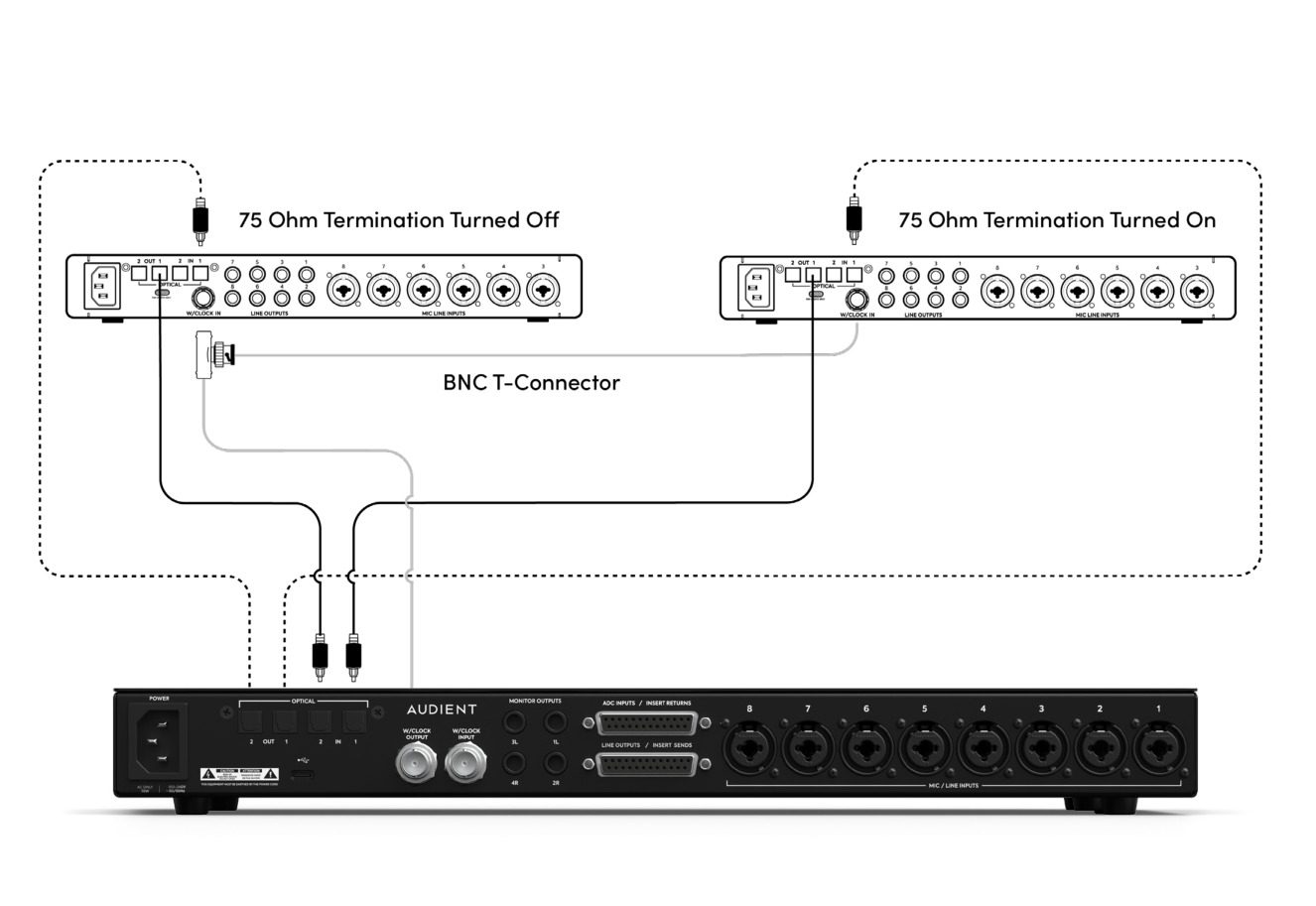

BNC를 통해 두 외부 장치의 Word Clock 마스터로 동작하는 iD48

외부 Word Clock 마스터에 iD48 동기화​

75Ω BNC 케이블을 사용하여 외부 클록의 BNC 출력을 iD48의 Word Clock Input에 연결합니다. iD48의 Clock Source를 Word Clock으로 설정합니다. iD48이 Word Clock 체인의 마지막 장치이거나 유일한 장치라면 iD48의 75Ω 터미네이션을 활성화하십시오.

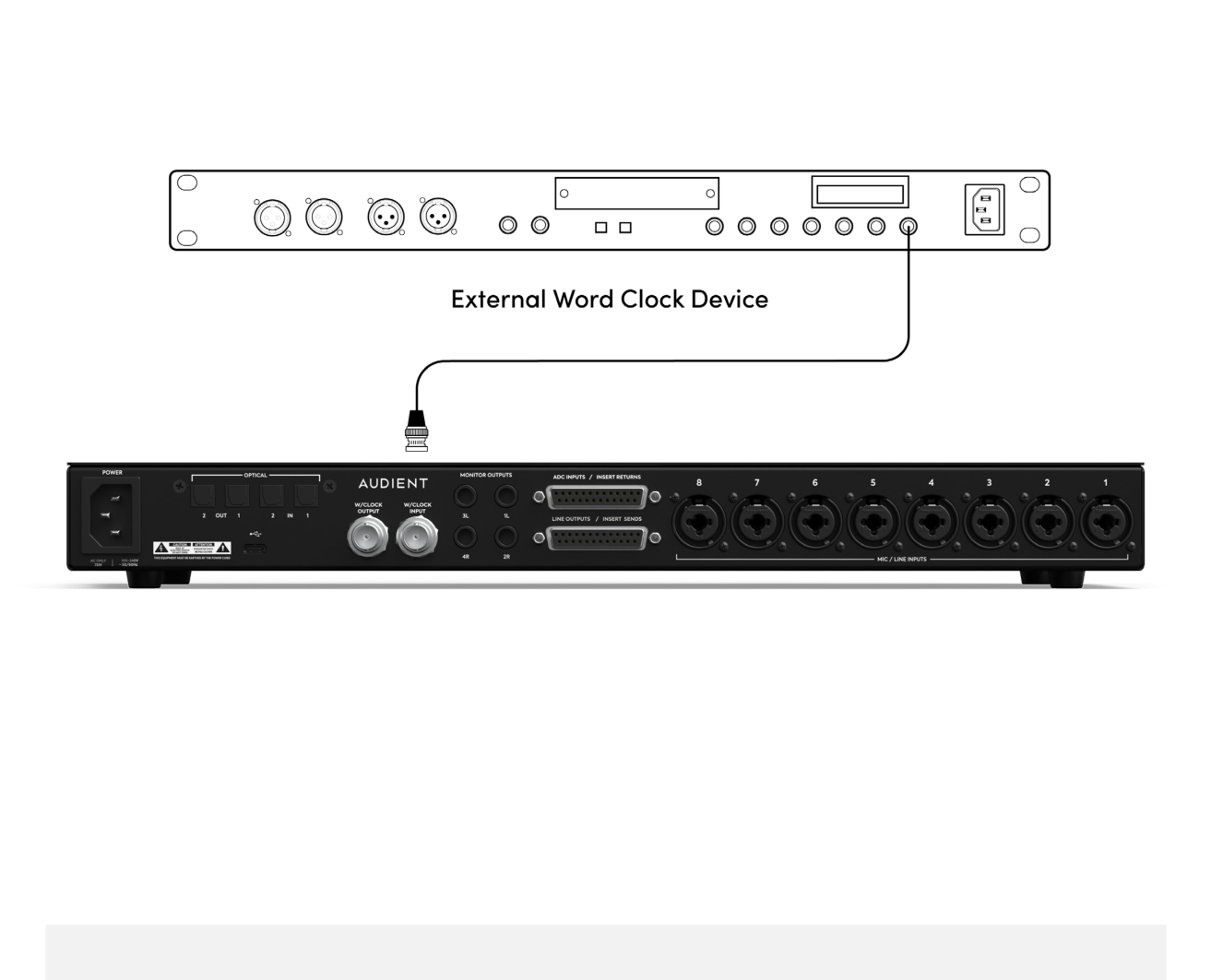

BNC를 통해 외부 Word Clock 마스터에 동기화된 iD48

위 다이어그램은 일반적인 연결 구성을 보여 주며 가능한 모든 디지털 시스템을 포함하지는 않습니다. 디지털 형식 및 클록 소스 제어에 대해서는 System Panel, 라우팅 및 Talkback을 참조하십시오.

랙 설치로 계속합니다.
