모니터링 및 출력

메인 모니터 컨트롤​

대형 알루미늄 Main Monitor 인코더는 iD Software Mixer에서 모니터 컨트롤 대상으로 설정된 출력 경로를 제어합니다.

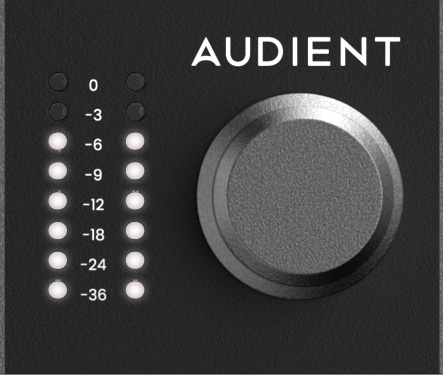

iD48 Main Monitor 컨트롤 및 출력 미터

하드웨어 미터링​

8세그먼트 하드웨어 미터는 iD Software Mixer의 Main Mix 재생 레벨을 표시합니다.

전원 제어​

iD48의 전원을 끄려면 Main Monitor 인코더를 약 3초간 길게 누릅니다. 짧은 LED 애니메이션이 종료를 표시합니다.

다시 전원을 켜려면 Main Monitor 인코더를 한 번 누릅니다. 이 전원 꺼짐 상태에서도 인터페이스는 AC 전원에 연결된 상태로 유지됩니다.

iD48에 전원이 공급된 상태에서 유휴 상태이면 장치에 전원이 들어와 있음을 나타내기 위해 미터 LED가 주기적으로 애니메이션될 수 있습니다.

Alt 스피커​

전용 ALT 버튼은 일반 모니터 경로와 Routing Matrix에서 Alt Speakers로 지정된 출력 사이를 전환합니다. 두 번째 스피커 페어에서 믹스를 비교할 때 사용하십시오.

기능 키​

전면 패널에는 F1과 F2가 있습니다. 현재 iD48에서 Function 키에 할당할 수 있는 기능은 다음과 같습니다.

  • Mono
  • Polarity invert
  • DIM
  • CUT

iD Software Mixer에서 지원되는 기능을 마우스 오른쪽 버튼으로 클릭하고 필요한 F-key를 선택하여 할당합니다. 새 기능을 할당하면 해당 키의 이전 할당이 대체됩니다.

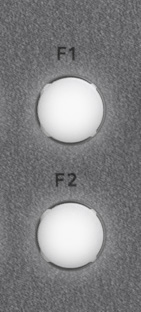

iD48 F1 및 F2 버튼

모니터 출력​

iD48에는 후면 패널 TRS 커넥터에 두 쌍의 밸런스드 스테레오 스피커 출력이 있습니다. 일반적으로 Main 및 Alt 스피커에 사용하지만 Routing Matrix를 통해 다른 방식으로 할당할 수도 있습니다.

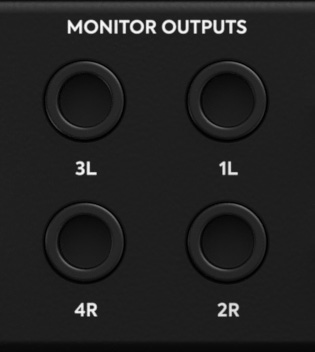

iD48 후면 모니터 출력

헤드폰 출력​

iD48에는 2개의 독립적인 고전류 헤드폰 출력이 있으며, 각각 전면 패널에 별도의 레벨 컨트롤과 Routing Matrix의 독립적인 소스 할당을 제공합니다.

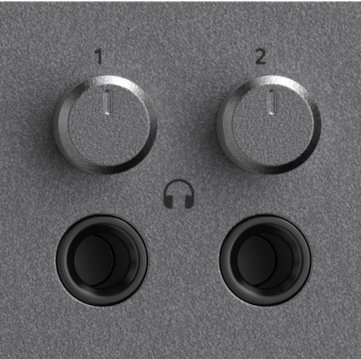

iD48 독립 헤드폰 출력 및 컨트롤

ADC Inputs / Insert Returns​

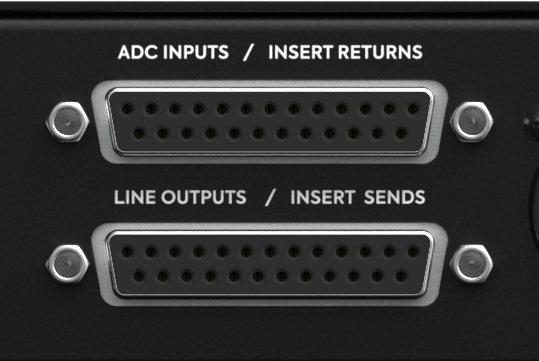

상단 DB25 커넥터는 Tascam 형식의 밸런스드 ADC Inputs / Insert Returns 8개를 제공합니다. 각 채널에서 선택한 ADC 경로에 따라 역할이 달라집니다.

Line Outputs / Insert Sends​

하단 DB25 커넥터는 Tascam 형식의 밸런스드 Line Outputs / Insert Sends 8개를 제공합니다. ADC 경로와 라우팅 선택에 따라 프리앰프 Insert Send 또는 DAC에서 공급되는 라인 출력으로 사용할 수 있습니다.

iD48 ADC Input/Insert Return 및 Line Output/Insert Send DB25 커넥터

Tascam DB25 핀 배열​

두 DB25 커넥터 모두 올바르게 배선된 Tascam 형식 아날로그 DB25 멀티코어 케이블을 사용하십시오.

iD48에서 사용하는 Tascam 형식 아날로그 DB25 핀 배열
경고

물리적 출력을 DAW THRU, DAW ANALOGUE 또는 DAW ADAT으로 라우팅하면 믹서 레벨 컨트롤을 우회할 수 있습니다. 풀 스케일로 라우팅된 출력을 스피커 또는 레벨에 민감한 다른 장비에 직접 연결하기 전에 System Panel, 라우팅 및 Talkback을 참조하십시오.

디지털 I/O 및 클로킹으로 계속하십시오.
