मॉनिटरिंग और आउटपुट्स

Main मॉनिटर कंट्रोल​

बड़ा aluminium Main Monitor encoder, iD Software Mixer में कॉन्फ़िगर्ड मॉनिटर-controlled आउटपुट पाथ को कंट्रोल करता है।

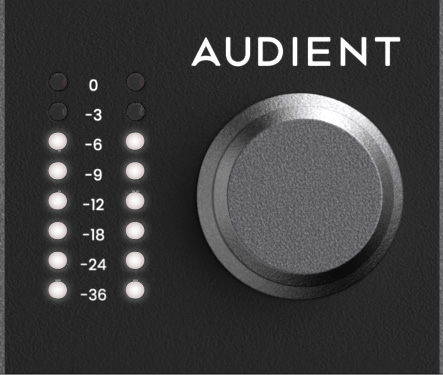

iD48 Main Monitor कंट्रोल और आउटपुट मीटर्स

हार्डवेयर मीटरिंग​

Eight-segment हार्डवेयर मीटर्स iD Software Mixer के Main Mix का प्लेबैक लेवल दिखाते हैं।

पावर कंट्रोल​

iD48 पावर down करने के लिए Main Monitor encoder को लगभग तीन seconds press-and-hold करें। Short LED animation shutdown indicate करती है।

पावर वापस on करने के लिए Main मॉनिटर encoder एक बार दबाएं। इस powered-down स्टेट में भी इंटरफ़ेस मेन्स पावर से कनेक्टेड रहता है।

अगर iD48 powered है लेकिन idle है, तो मीटर LEDs समय-समय पर animate हो सकती हैं ताकि दिखे कि यूनिट अभी powered है।

Alt speakers​

डेडिकेटेड ALT बटन नॉर्मल मॉनिटर पाथ और Routing Matrix में Alt स्पीकर्स के रूप में असाइन्ड आउटपुट्स के बीच स्विच करता है। इसका उपयोग दूसरे स्पीकर पेयर पर मिक्स compare करने के लिए करें।

Function keys​

फ्रंट पैनल पर F1 और F2 दिए गए हैं। मौजूदा iD48 फ़ंक्शन-key assignments हैं:

  • Mono
  • Polarity invert
  • DIM
  • CUT

सपोर्टेड फ़ंक्शन असाइन करने के लिए iD Software Mixer में उस फ़ंक्शन पर राइट-क्लिक करें और ज़रूरी F-key चुनें। नई फ़ंक्शन assignment उस key की previous assignment रिप्लेस कर देती है।

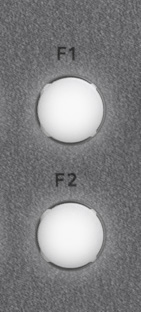

iD48 F1 और F2 बटन्स

मॉनिटर आउटपुट्स​

iD48 में रियर-पैनल TRS कनेक्टर्स पर बैलेंस्ड स्टीरियो स्पीकर-आउटपुट के दो पेयर हैं। सामान्यतः इनका उपयोग Main और Alt स्पीकर्स के लिए होता है, लेकिन इन्हें Routing Matrix से असाइन किया जा सकता है।

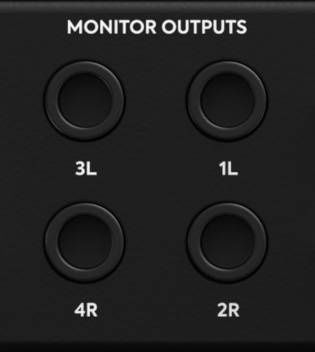

iD48 rear monitor आउटपुट्स

Headphone आउटपुट्स​

iD48 में दो independent हाई-करंट headphone outputs हैं, प्रत्येक का अपना फ्रंट-पैनल लेवल कंट्रोल और Routing Matrix में अपना सोर्स assignment है।

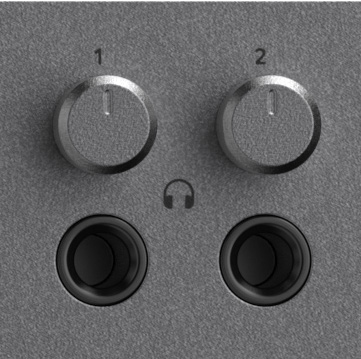

iD48 independent headphone आउटपुट्स और कंट्रोल्स

ADC इनपुट्स / Insert Returns​

Upper DB25 कनेक्टर Tascam फ़ॉर्मैट में आठ बैलेंस्ड ADC Inputs / Insert Returns देता है। उनका role हर चैनल के चुना हुआ ADC पाथ पर निर्भर करता है।

लाइन आउटपुट्स / Insert Sends​

Lower DB25 कनेक्टर Tascam फ़ॉर्मैट में आठ बैलेंस्ड Line Outputs / Insert Sends देता है। ADC पाथ और रूटिंग selection के अनुसार ये प्रीऐम्प इन्सर्ट सेंड्स या DAC-fed लाइन आउटपुट्स के रूप में काम कर सकते हैं।

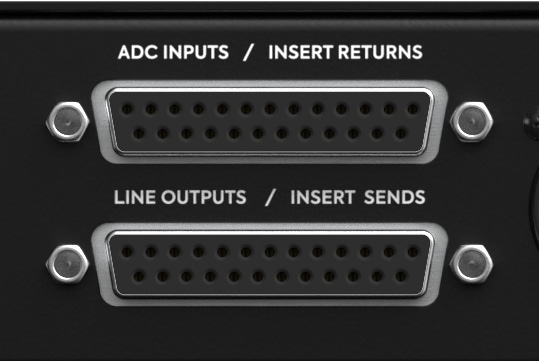

iD48 ADC इनपुट/Insert Return और लाइन आउटपुट/Insert Send DB25 कनेक्टर्स

Tascam DB25 pinout​

दोनों DB25 कनेक्टर्स के लिए correctly wired Tascam फ़ॉर्मैट एनालॉग DB25 looms का उपयोग करें।

iD48 द्वारा उपयोग किया जाने वाला Tascam-format एनालॉग DB25 pinout
warning

DAW THRU, DAW ANALOGUE या DAW ADAT में फिजिकल आउटपुट रूट करने से मिक्सर लेवल कंट्रोल बायपास हो सकता है। Full-scale routed आउटपुट को सीधे स्पीकर्स या किसी लेवल-sensitive इक्विपमेंट से कनेक्ट करने से पहले System पैनल, Routing और Talkback देखें।

आगे Digital I/O और Clocking देखें।
