System पैनल, रूटिंग और Talkback

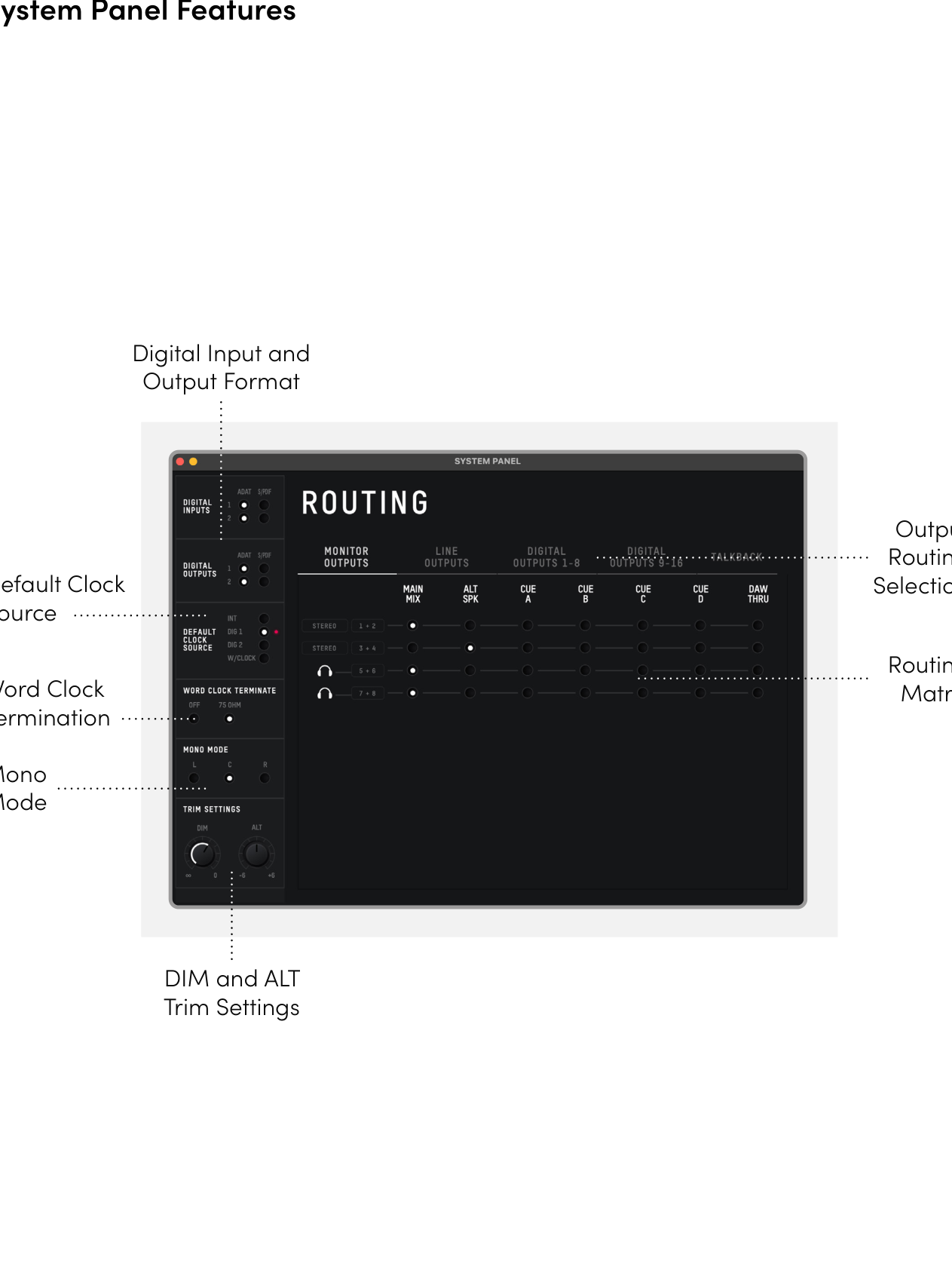

System पैनल में iD48 की डिजिटल-फ़ॉर्मैट, क्लॉकिंग, मॉनिटर और आउटपुट-रूटिंग सेटिंग्स होती हैं।
Digital I/O format
Optical 1 और Optical 2 को स्वतंत्र रूप से ADAT या S/PDIF पर सेट करें।
- S/PDIF मोड में ऑप्टिकल पोर्ट 96 kHz तक 2 चैनल्स कैरी करता है।
- ADAT मोड में ऑप्टिकल पोर्ट 44.1/48 kHz पर 8 चैनल्स, या SMUX का उपयोग करके 88.2/96 kHz पर 4 चैनल्स कैरी करता है।
चैनल counts और क्लॉकिंग examples के लिए Digital I/O और Clocking देखें।
Preferred क्लॉक सोर्स
iD48 को drive करने वाली क्लॉक सोर्स चुनें:
- Internal
- Digital 1
- Digital 2
- Word Clock

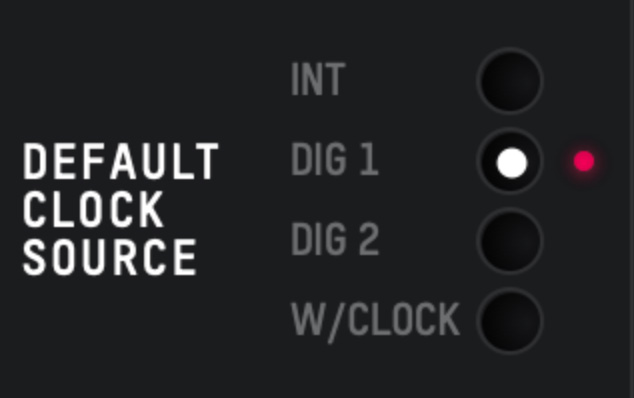

एक्सटर्नल सोर्स चुना हुआ होने पर स्टेटस इंडिकेटर दिखाता है:
- Red - कोई usable क्लॉक detect नहीं हुई।
- Amber - क्लॉक detect हुई है, लेकिन उसका सैंपल रेट iD48 से match नहीं करता।
- Green - सही सैंपल रेट पर क्लॉक detect हुई और locked है।
एक्सटर्नल सोर्स के साथ reliable ऑपरेशन के लिए इंडिकेटर green होना चाहिए।
Word Clock termination
जब iD48 वर्ड क्लॉक chain में आखिरी या एकमात्र डिवाइस हो, तो BNC Word Clock इनपुट पर 75 ohm termination इनेबल करें। Digital I/O और Clocking देखें।
Mono mode
Mono सक्रिय होने पर summed mono मॉनिटर सिग्नल को left, right या दोनों मॉनिटर आउटपुट्स पर भेजना है, यह सेट करता है।
Dim लेवल
DIM द्वारा apply attenuation मात्रा सेट करता है।
Alt स्पीकर लेवल
Alt स्पीकर पाथ का लेवल offset सेट करता है, ताकि Main और Alt स्पीकर सिस्टम्स को लेवल-match किया जा सके।

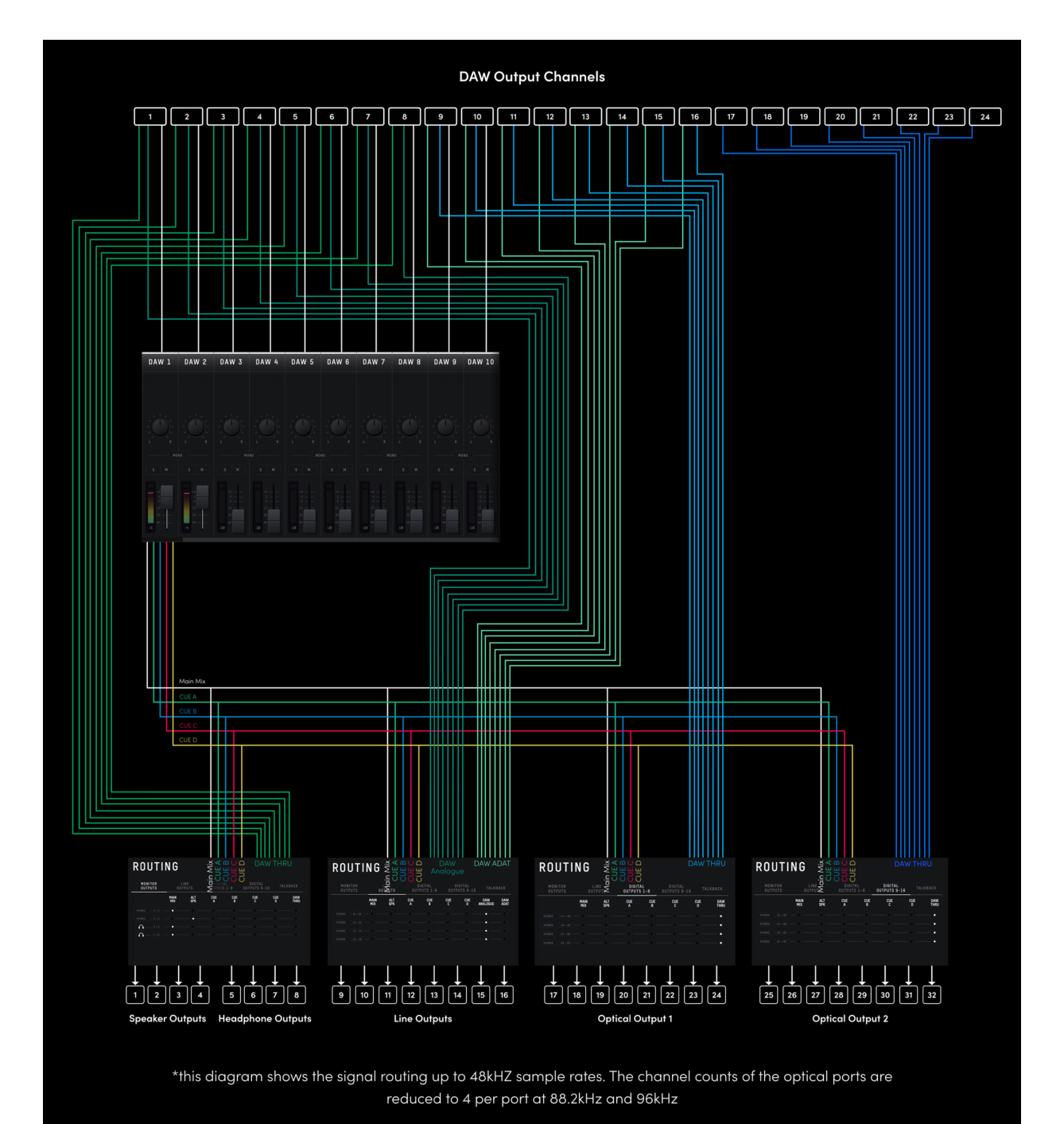

आउटपुट रूटिंग

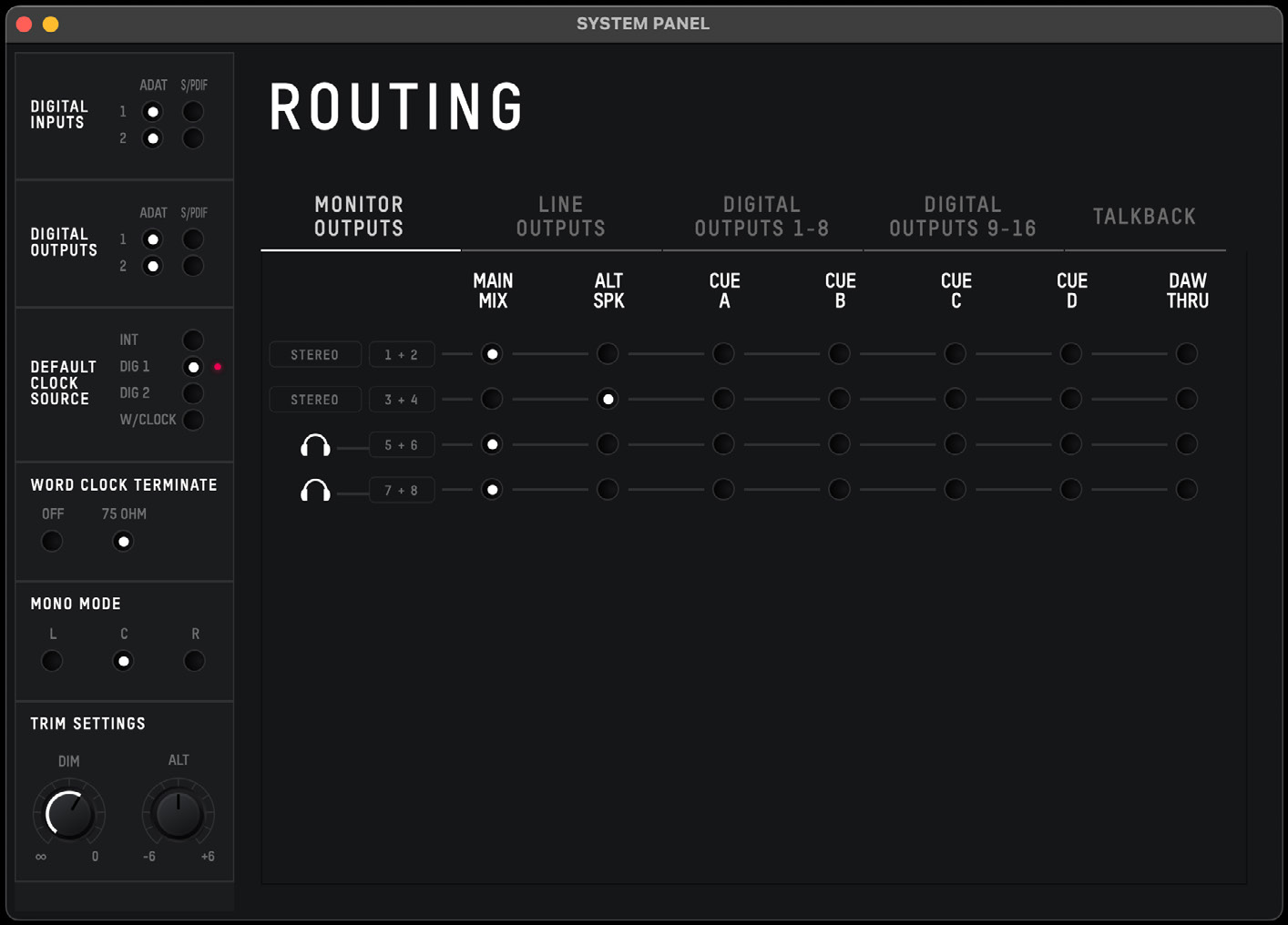

रूटिंग area iD48 के मॉनिटर, हेडफ़ोन, एनालॉग-लाइन और ऑप्टिकल आउटपुट्स को सोर्सेज़ असाइन करता है।
उपलब्ध सोर्सेज़ में शामिल हैं:
- Main Mix
- Alt
- Cue A, Cue B, Cue C, Cue D
- DAW THRU
जब Cue मिक्स किसी आउटपुट पर रूट होता है, उसका मिक्स लेवल iD Software Mixer में Cue मास्टर से सेट होता है; Main Monitor encoder Cue mix level को control नहीं करता।
DAW THRU normal iD mixer monitor-level path bypass करता है और full-scale digital signal को सीधे चुना हुआ output पर भेज सकता है। जब तक downstream में appropriate लेवल कंट्रोल न हो, DAW THRU को सीधे powered monitors पर रूट न करें।
हेडफ़ोन आउटपुट DAW THRU पर सेट होने पर डेडिकेटेड हेडफ़ोन लेवल कंट्रोल सक्रिय रहता है।
Routing Matrix
जिस आउटपुट ग्रुप को कॉन्फ़िगर करना है उसका Routing Matrix खोलें। लाइन-आउटपुट और डिजिटल-आउटपुट matrices individual चैनल्स को DAW से सीधे फिजिकल आउटपुट्स पर रूट कर सकते हैं।

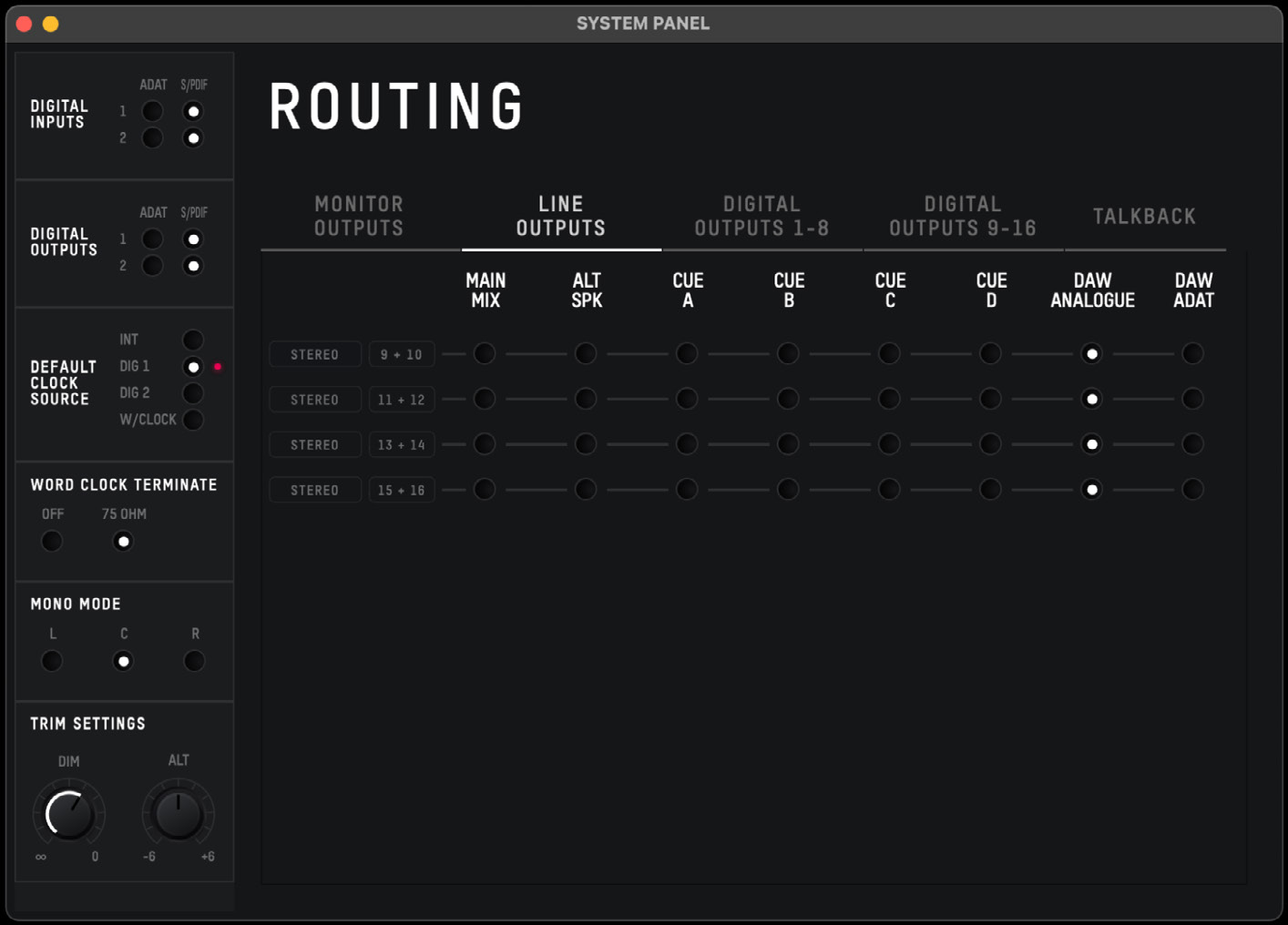

लाइन आउटपुट्स / Insert Sends
आठ DB25 लाइन आउटपुट्स को iD मिक्सर से फ़ीड किया जा सकता है या DAW चैनल्स से सीधे रूट किया जा सकता है। सोर्स हर लाइन-आउटपुट चैनल के लिए स्वतंत्र रूप से सिलेक्ट किया जा सकता है।
- DAW ANALOGUE DAW आउटपुट चैनल्स 1–8 को DB25 लाइन आउटपुट्स 1–8 से map करता है।
- DAW ADAT DAW आउटपुट चैनल्स 9–16 को DB25 लाइन आउटपुट्स 1–8 से map करता है।
सोर्स हर आउटपुट चैनल पर सिलेक्ट किया जाता है, जिससे एनालॉग और ADAT-referenced DAW चैनल्स को जरूरत के अनुसार आठ फिजिकल लाइन आउटपुट्स में मिक्स किया जा सकता है।

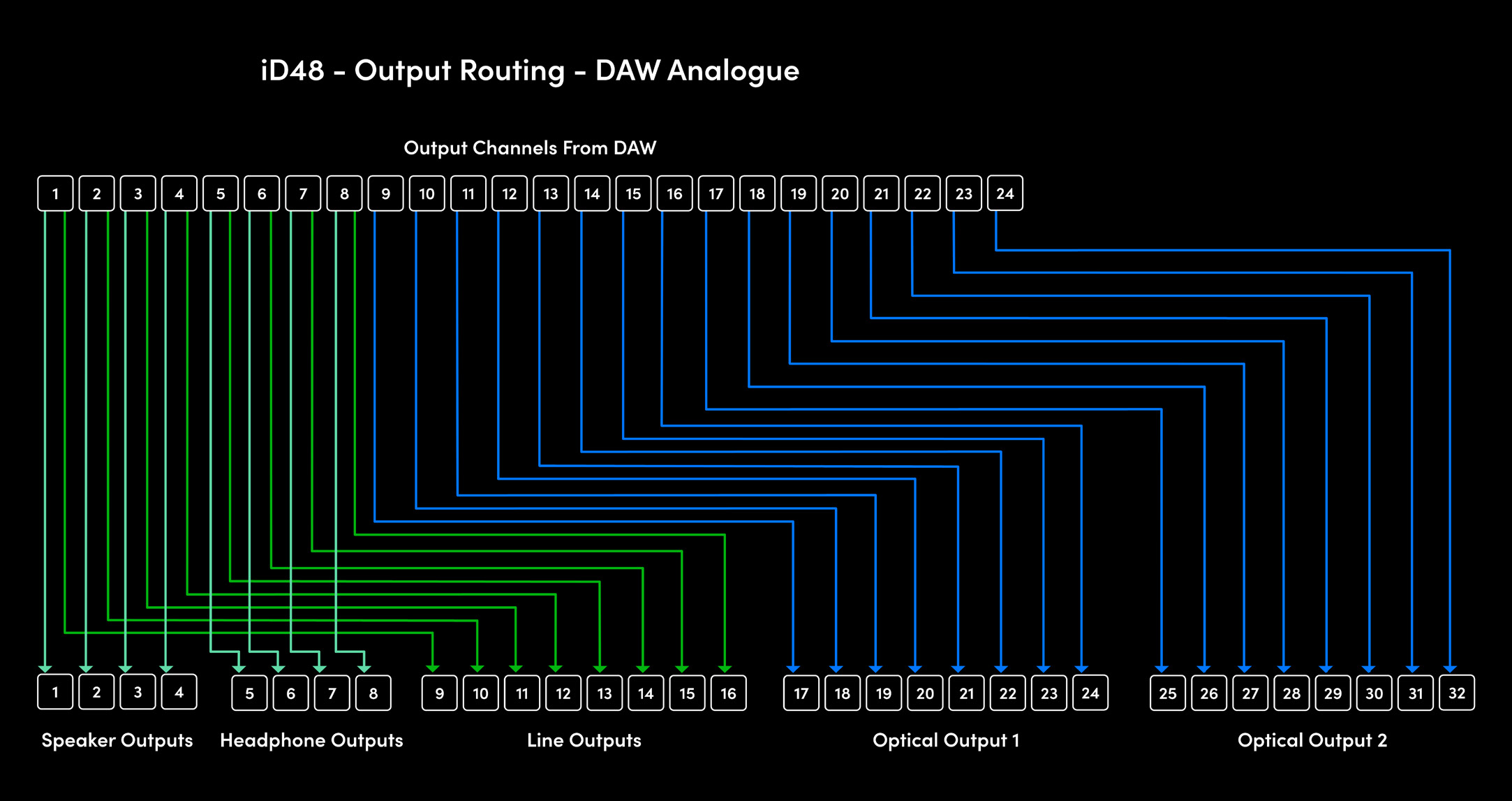

DAW एनालॉग example

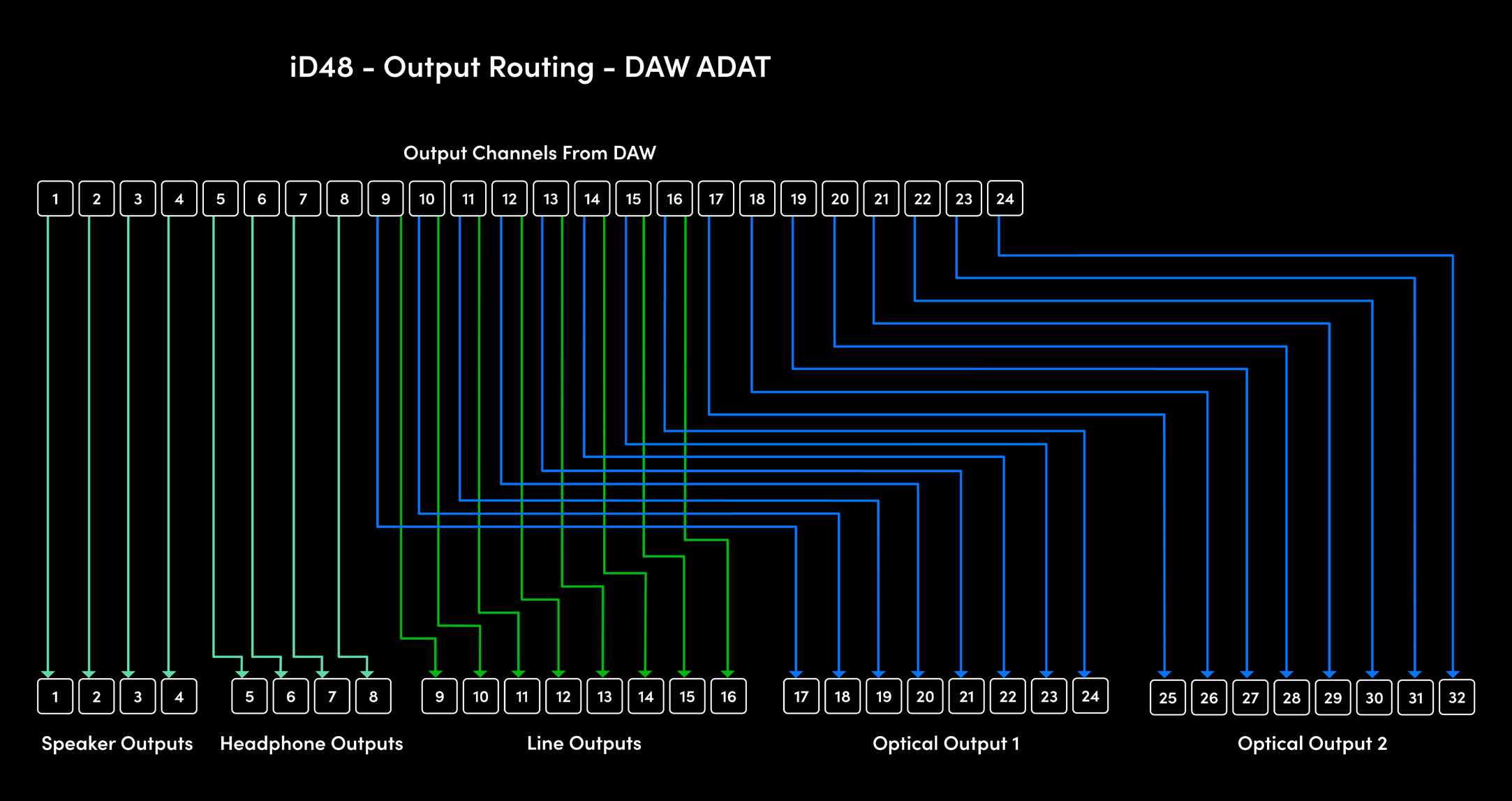

DAW ADAT example
Digital आउटपुट्स 1–8
Digital आउटपुट्स 1–8 के लिए DAW THRU चुना हुआ होने पर आउटपुट्स को DAW चैनल्स 9–16 मिलते हैं।
Digital आउटपुट्स 9–16
Digital आउटपुट्स 9–16 के लिए DAW THRU चुना हुआ होने पर आउटपुट्स को DAW चैनल्स 17–24 मिलते हैं।
88.2 kHz या 96 kHz पर ADAT capacity आधी हो जाती है, इसलिए Digital आउटपुट्स 9–16 अनुपलब्ध रहते हैं और उनका रूटिंग matrix हट जाता है। अगर ऑप्टिकल पोर्ट S/PDIF के रूप में operate कर रहा हो, तो उस ऑप्टिकल आउटपुट के केवल पहले दो चैनल्स उपलब्ध होते हैं।

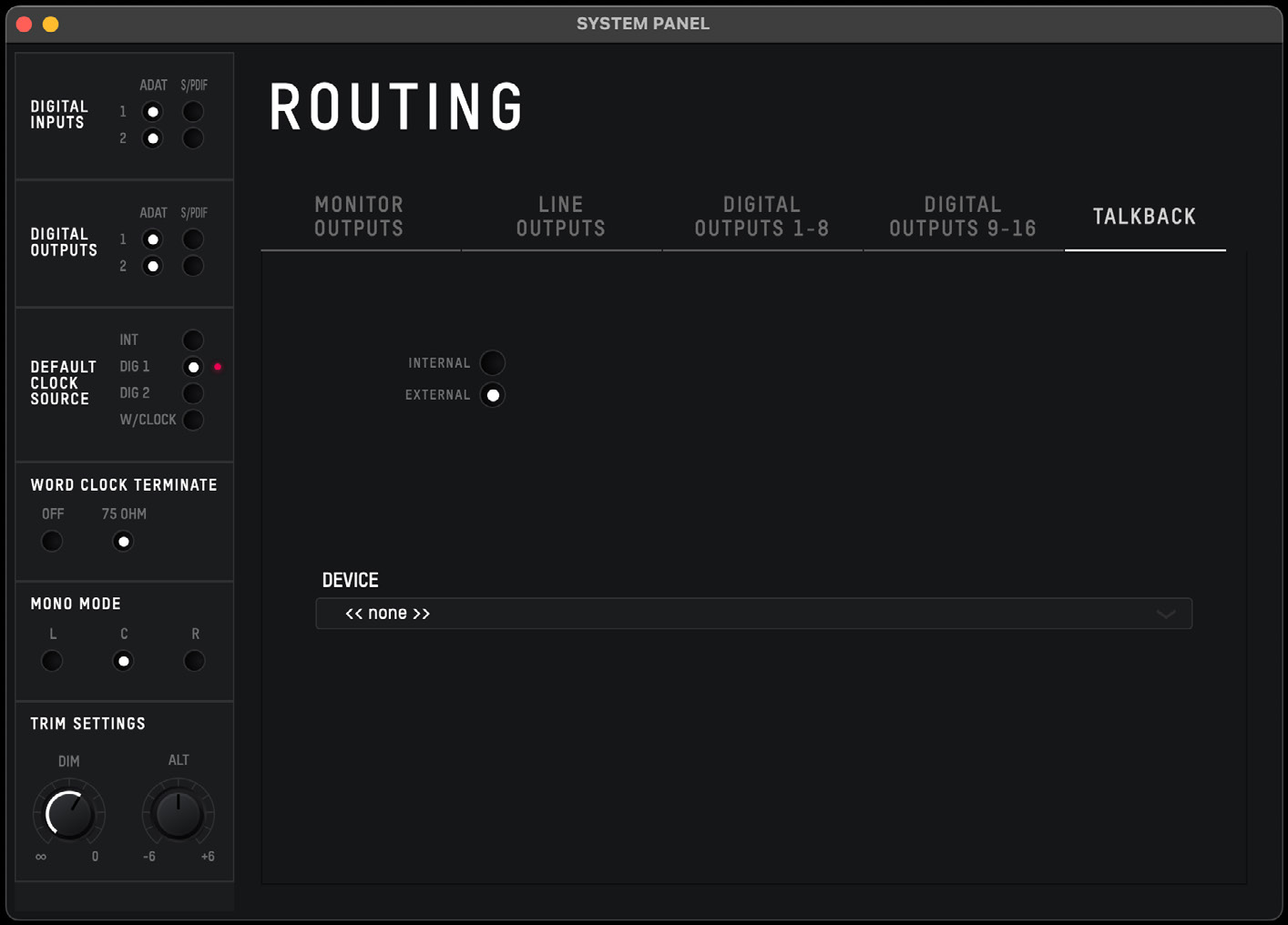

Talkback
Talkback Cue mixes को भेजा जाता है, जिससे performers से कम्युनिकेट किया जा सकता है बिना talkback को Main Mix में add किए।
Internal talkback सोर्स
iD48 के उपलब्ध इनपुट चैनल्स में से किसी को talkback सोर्स चुनें। असाइन्ड होने पर वह इनपुट मिक्सर में नॉर्मल मिक्स इनपुट के बजाय talkback चैनल के रूप में दिखाई देता है।
एक्सटर्नल talkback सोर्स
होस्ट-कनेक्टेड इनपुट डिवाइस, उदाहरण के लिए कंप्यूटर का built-in माइक्रोफ़ोन या कम्पैटिबल USB माइक्रोफ़ोन, talkback डिवाइस के रूप में सिलेक्ट किया जा सकता है। एक्सटर्नल डिवाइस चुना हुआ होने पर talkback सिग्नल iD मिक्सर में DAW Return 10 पर दिखाई देता है और Cue मिक्सेस पर रूट किया जा सकता है।
Talkback activate करने के लिए डेडिकेटेड हार्डवेयर Talkback बटन या iD Software Mixer का TB कंट्रोल उपयोग करें।
आगे Audio Loopback देखें।
