Matriz de roteamento
Routing Matrix do Horizon 8P.

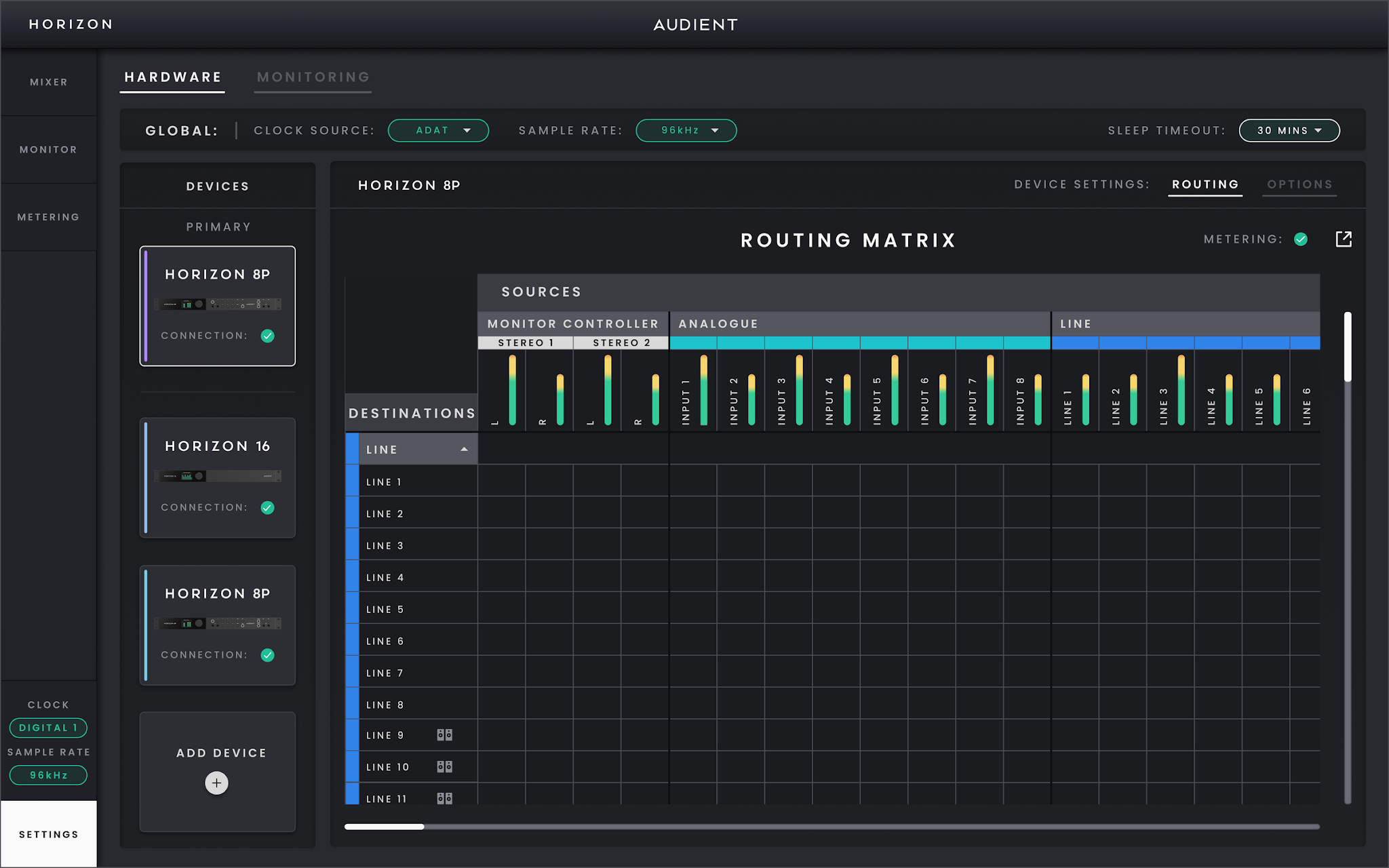

Use Routing Matrix quando precisar decidir qual fonte Horizon alimenta uma saída física. A matriz é aberta em Hardware Settings e exibida separadamente para cada dispositivo Horizon conectado, portanto você sempre roteia as saídas do dispositivo selecionado no momento.
Leitura da matriz
As fontes ficam na parte superior.
O Shared Mixbus fornece as saídas esquerda e direita do Main Mix e dos Independent Mixes. Como é compartilhado entre todos os dispositivos Horizon conectados, esses mixes podem ser roteados para as saídas físicas do Horizon selecionado no Routing Matrix. Por exemplo, um Independent Mix pode ser enviado para um amplificador de fones de ouvido.
Os destinos físicos do dispositivo Horizon selecionado ficam à esquerda.

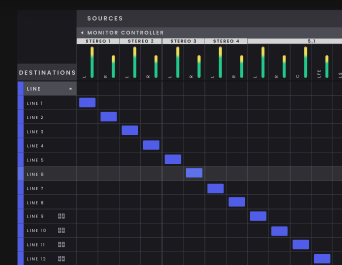

Uma célula preenchida significa que a fonte no topo daquela coluna está conectada ao destino daquela linha.
Passe o cursor sobre uma célula quando precisar de ajuda para identificar a fonte e o destino correspondentes em uma matriz grande.
O roteamento é local ao dispositivo Horizon selecionado. A matriz não pode enviar diretamente um canal de áudio de uma unidade Horizon para outra. Quando o dispositivo Horizon Primary está selecionado, suas fontes de Speaker Layout do Monitor Controller também aparecem na matriz; os dispositivos secundários mostram suas fontes e destinos de áudio normais sem essas fontes do Monitor Controller.
No Horizon 8P, os grupos de fontes disponíveis incluem as entradas analógicas e de linha locais, Digital Inputs 1 e 2, os 32 Virtual Channels do computador host e, no dispositivo Primary, os Speaker Layouts salvos do Monitor Controller. Os nomes das fontes digitais seguem o modo ADAT ou S/PDIF atual.
Os destinos disponíveis incluem as saídas de linha D-sub, as saídas TRS 9–12 e Digital Outputs 1 e 2. As saídas 9–10 são as saídas de monitoração Main dedicadas. As saídas 11–12 são saídas de linha TRS adicionais e podem ser usadas para roteamento de saída de linha ou como um caminho de monitoração alternativo.
Criar uma rota
Localize a fonte na parte superior da matriz e o destino à esquerda e selecione a célula onde eles se cruzam. A célula é preenchida para indicar que a rota está ativa. Selecione-a novamente quando quiser remover a rota.
A matriz é atualizada automaticamente quando Digital Mode ou a taxa de amostragem muda; assim, a quantidade de canais ADAT diminui em taxas de amostragem mais altas e S/PDIF apresenta, em vez disso, o caminho digital de dois canais.
Os Speaker Layouts criados para monitoração também aparecem na área de fontes do dispositivo Primary. Faça manualmente o roteamento das posições lógicas dos alto-falantes do Monitor Profile para as saídas físicas necessárias.
Para sistemas maiores, use o controle de expansão para abrir Routing Matrix em uma janela separada. Assim, você pode manter a matriz visível enquanto trabalha em outra área do Horizon Control e acoplá-la novamente quando terminar.
