Routing Matrix

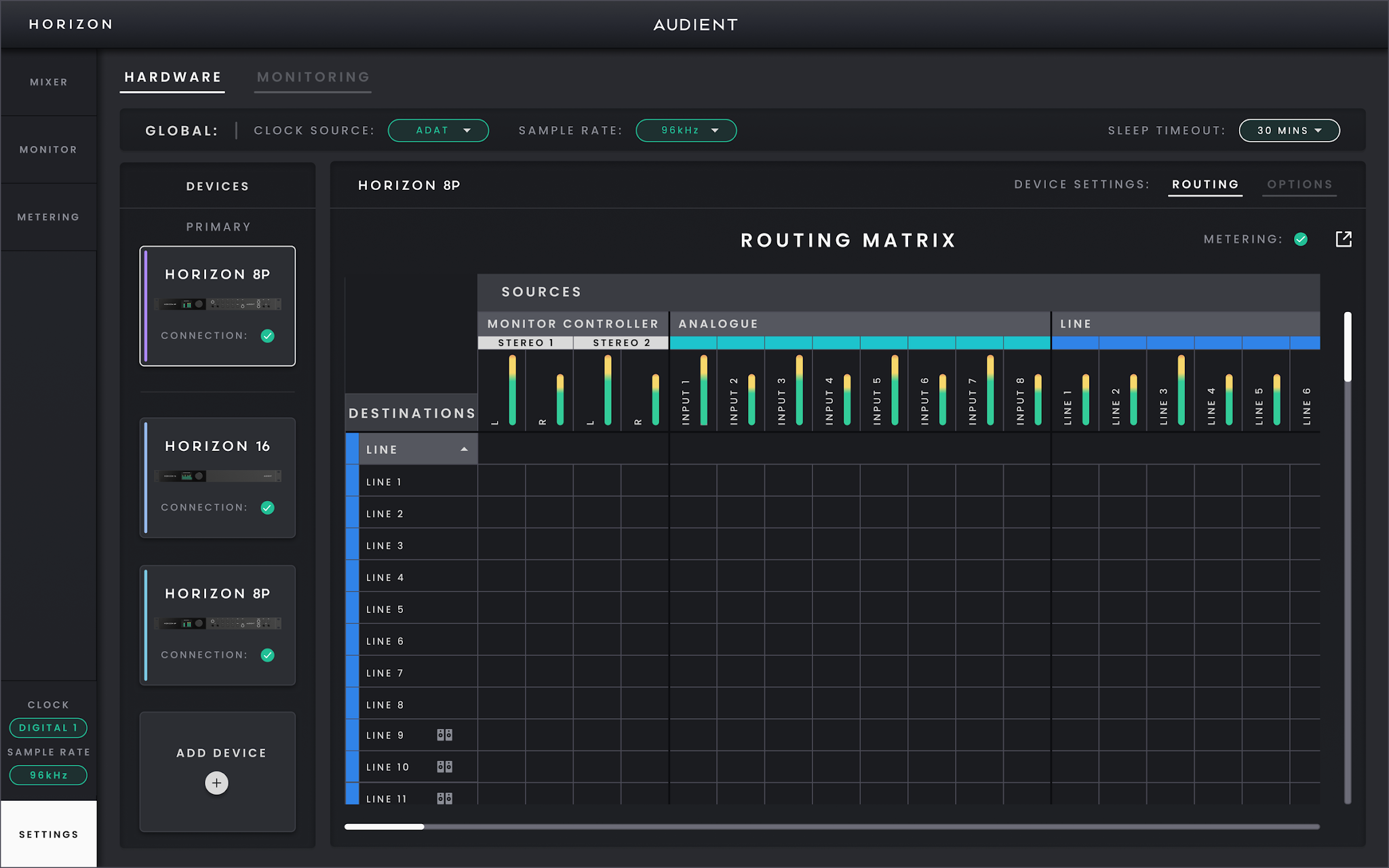

Horizon 8P Routing Matrix。

当您需要决定由哪个 Horizon 音源馈送某个物理输出时，请使用 Routing Matrix。Routing Matrix 从 Hardware Settings 中打开，并针对每台已连接的 Horizon 设备分别显示，因此您始终是在为当前选中的设备配置输出路由。

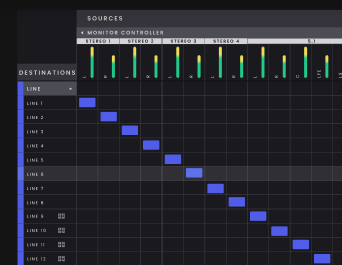

阅读 Routing Matrix

音源横向排列在顶部。

Shared Mixbus 提供 Main Mix 和 Independent Mixes 的左右声道输出。由于它由所有已连接的 Horizon 设备共享，因此这些混音可以路由到 Routing Matrix 中当前所选 Horizon 的物理输出。例如，可以将一个 Independent Mix 发送到耳机放大器。

当前所选 Horizon 设备的物理目标输出纵向排列在左侧。填充的单元格表示该列顶部的音源已连接至该行对应的目标输出。在较大的矩阵中，如果需要帮助追踪对应的音源和目标输出，可将指针悬停在单元格上。

路由仅作用于当前所选 Horizon 设备。Routing Matrix 不能将音频通道直接从一台 Horizon 设备发送至另一台设备。当选中 Primary Horizon 设备时，其 Monitor Controller Speaker Layout 音源也会出现在矩阵中；从属设备只显示其常规音频源和目标输出，不显示这些 Monitor Controller 音源。

在 Horizon 8P 上，可用音源组包括本机模拟输入和线路输入、Digital Inputs 1 和 2、来自主机电脑的 32 个 Virtual Channels，以及 Primary 设备上已保存的 Monitor Controller Speaker Layouts。数字音源名称会根据当前 ADAT 或 S/PDIF 模式变化。

可用目标输出包括 D-sub 线路输出、TRS 输出 9–12，以及 Digital Outputs 1 和 2。输出 9–10 是专用 Main 监听输出。输出 11–12 是额外的 TRS 线路输出，可用于线路输出路由或备用监听路径。

建立路由

在矩阵顶部找到音源，在左侧找到目标输出，然后选择二者交叉位置的单元格。单元格填充后表示路由已启用。需要移除路由时，再次选择该单元格。

当 Digital Mode 或采样率发生变化时，Routing Matrix 会自动更新，因此在较高采样率下 ADAT 通道数量会减少，而 S/PDIF 则显示双通道数字路径。

为监听创建的 Speaker Layouts 也会出现在 Primary 设备的音源区域。请将 Monitor Profile 中的逻辑扬声器位置手动路由至所需的物理输出。

对于较大型系统，可使用展开控制将 Routing Matrix 打开为独立窗口。这样在 Horizon Control 的其他区域工作时仍可保持矩阵可见，完成后再将其停靠回主窗口。
