数字 I/O 与时钟

时钟基础​

数字音频设备必须共享统一的时序参考，才能正确传输音频。系统中由一台设备提供其余已连接数字设备使用的时钟。

将 Horizon 8P 连接到其他数字音频设备时，请配置整个系统，使一台设备提供主时钟，其他已连接设备同步到该时钟。在多台 Horizon 系统中，Primary Horizon 设备使用自身内部时钟，Secondary Horizon 设备通过字时钟从 Primary 设备获得时序参考。

选择 Clock Source​

Horizon Control 提供以下 Clock Source 设置：

Horizon 8P 数字 I/O 与时钟，选择 Clock Source

  • Internal — 使用 Horizon 设备的内部时钟。

  • Digital 1 — 使 Horizon 同步到 Digital 1 上传入的数字信号。

  • Digital 2 — 使 Horizon 同步到 Digital 2 上传入的数字信号。

  • External (Word Clock) — 同步到传入的字时钟源。在多台 Horizon 系统中，Secondary 设备从 Primary 设备接收字时钟。

匹配采样率​

数字音频系统中的所有设备都应使用相同的采样率。Horizon 系统会对所有已连接 Horizon 设备使用一个全局采样率设置。

Horizon 8P 数字 I/O 与时钟，匹配采样率

错误的 Clock Source 或不匹配的采样率可能导致咔嗒声、爆音或失真。

检查时钟和数字输入状态​

Horizon 8P 数字 I/O 与时钟，检查时钟和数字输入状态

Horizon 8P 前面板 Status 界面显示当前采样率、数字输入格式和数字输入时钟状态。

Horizon Control 也会以系统状态指示器显示当前 Clock Source 和采样率。双击任意一个指示器可打开 Hardware Settings。

字时钟终端匹配​

Horizon 8P 数字 I/O 与时钟，字时钟终端匹配

Horizon 8P 可从前面板 Settings 菜单切换 75 Ω 字时钟终端匹配。可通过 Motion UI 启用或禁用此设置。

字时钟与多台 Horizon 设备​

Horizon 8P 提供字时钟输入和输出。多台 Horizon 设备通过 Thunderbolt 串联时，Primary 设备会向 Secondary 设备提供字时钟，使所有已连接 Horizon 硬件保持同步。

使用外部字时钟主设备​

当 Horizon 系统跟随外部 BNC 字时钟源时：

  1. 将外部时钟源连接到 Horizon 字时钟输入。
  2. 在 Hardware Settings 中选择 External (Word Clock)。
  3. 确保外部时钟源与 Horizon 使用相同的采样率。
  4. 检查 Horizon 8P 的 Status 视图，确认显示预期的采样率和数字时钟状态。

数字 I/O​

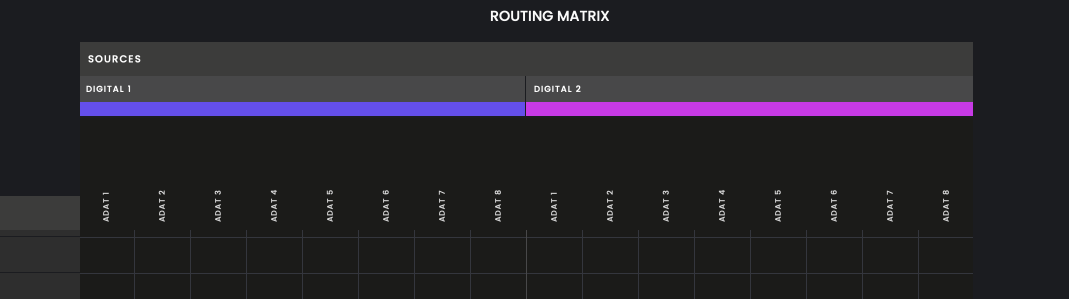

Horizon 8P 数字 I/O 与时钟，数字 I/O

Horizon 8P 提供两个光纤数字输入和两个光纤数字输出。Digital Mode 设置用于为所选 Horizon 设备选择 ADAT 或 S/PDIF 操作。

ADAT 通道数​

Horizon 8P 在每个输入或输出方向提供以下 ADAT 通道数：

Sample rateDigital 1Digital 2Total channels per direction
48 kHz8 channels8 channels16 channels
96 kHz4 channels4 channels8 channels
192 kHz2 channels2 channels4 channels

在较高采样率下，每个数字端口的前几个通道仍可使用，而后面的通道会不可用。例如在 96 kHz 时，每个数字端口的通道 1–4 仍可使用。

S/PDIF 模式​

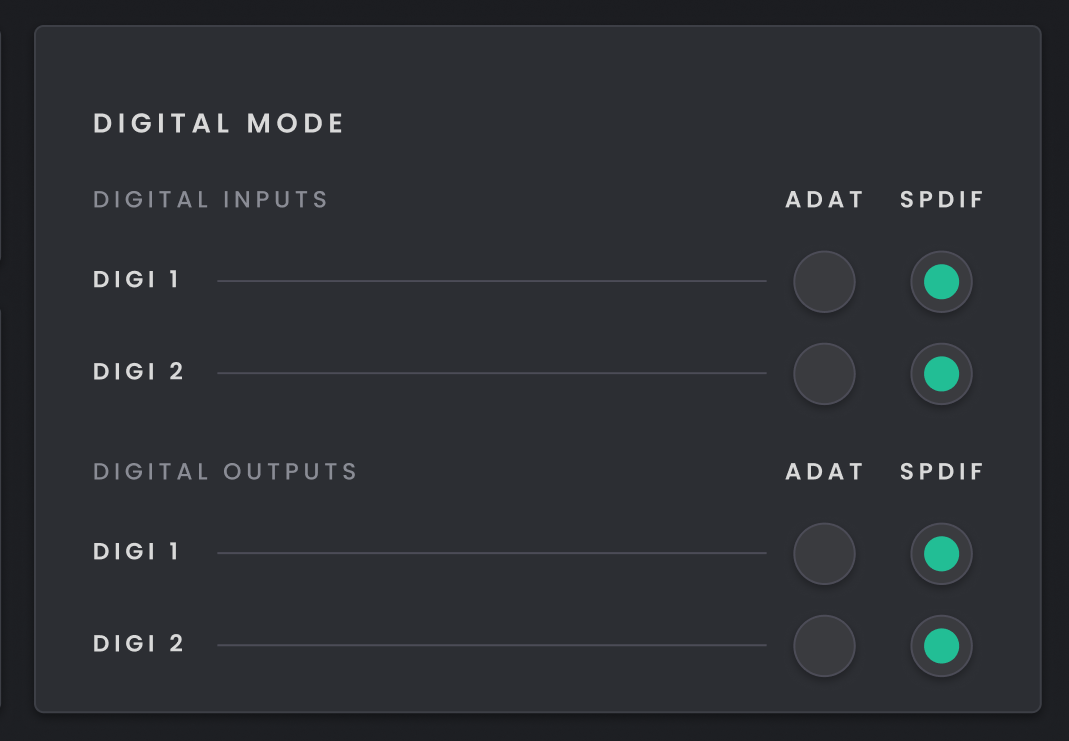

Horizon 8P 数字 I/O 与时钟，S/PDIF 模式

选择 S/PDIF 模式时，会显示数字输入和输出 1–2，Routing Matrix 也会更新以反映所选模式。

S/PDIF 支持最高 96 kHz 的采样率。

采样率​

Horizon 支持以下采样率：

  • 44.1 kHz

  • 48 kHz

  • 88.2 kHz

  • 96 kHz

  • 176.4 kHz

  • 192 kHz

所选采样率会全局应用于串联中的所有 Horizon 设备。
