后面板与连接

Horizon 8P 后面板

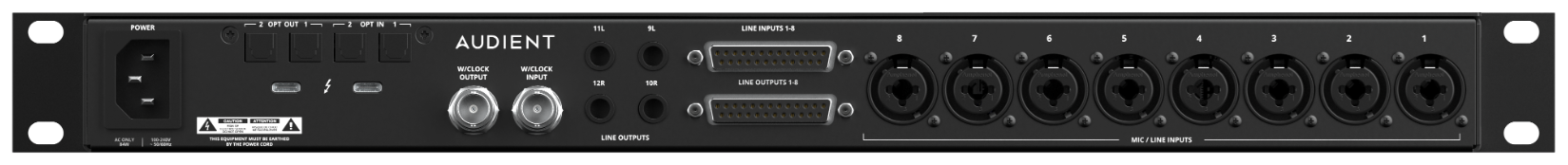

Horizon 8P 后面板。

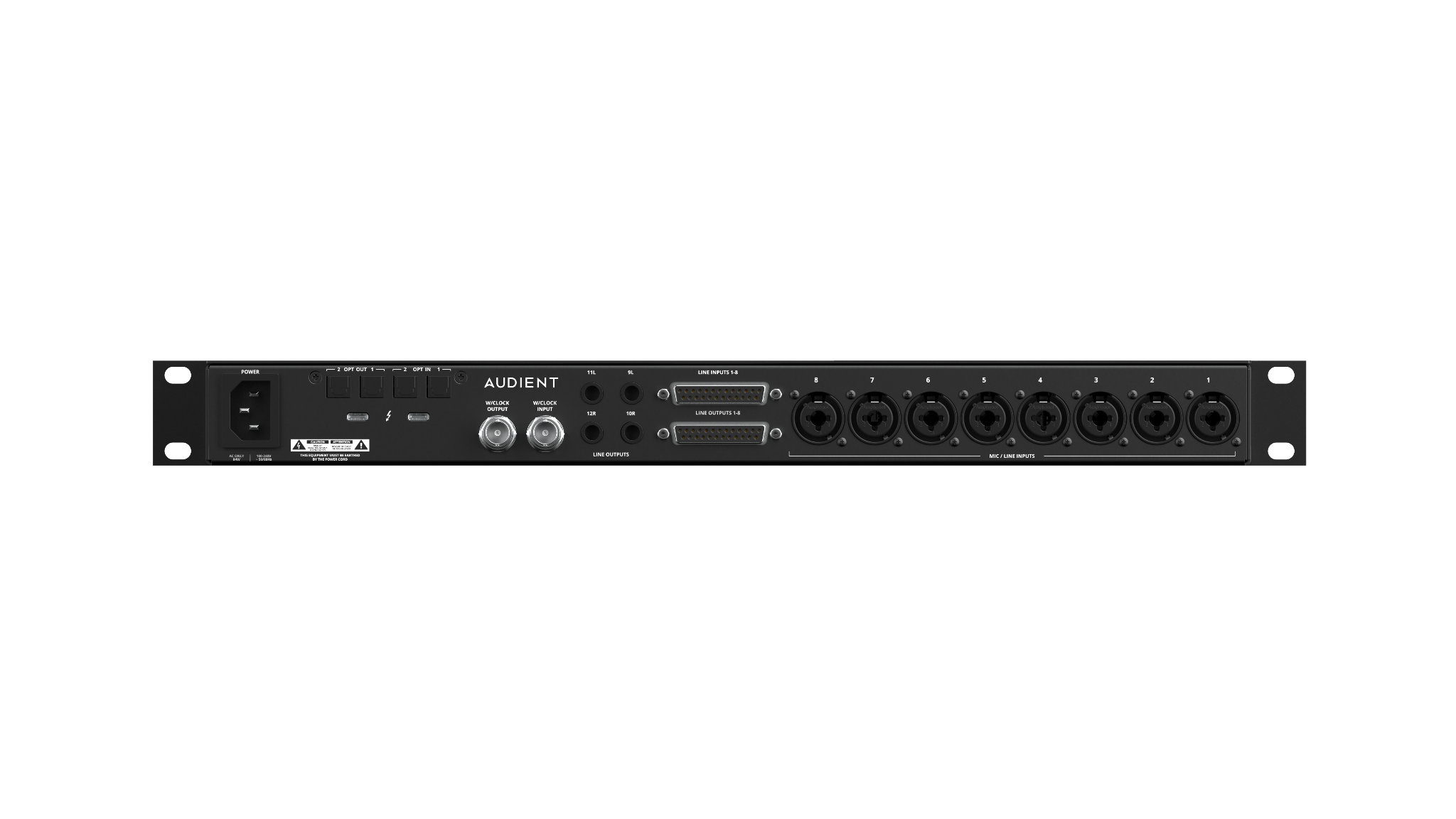

Horizon 8P 后面板概览

后面板包含市电连接、Thunderbolt 连接、光纤数字 I/O、字时钟、模拟线路 I/O，以及八个 Audient Console 前置放大器输入。D-sub 线路返回与 Mic/Line 前置放大器共用输入通道 1–8，而 D-sub 线路输出则始终可独立使用。

IEC 电源​

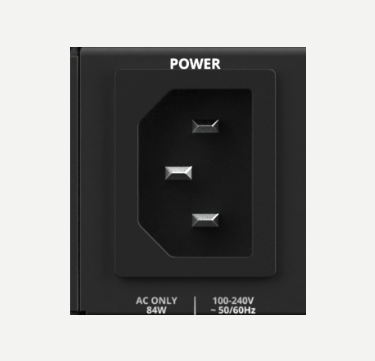

Horizon 8P 后面板 IEC 电源输入

Horizon 8P 使用 100–240 VAC、50/60 Hz IEC 市电输入供电。

光纤输入与输出​

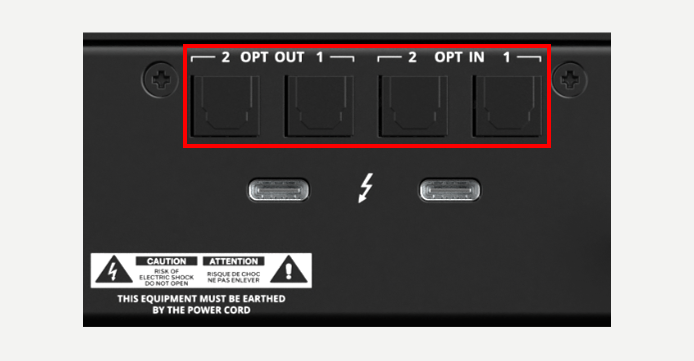

Horizon 8P 后面板光纤数字 I/O

2 x 光纤数字输入和 2 x 光纤数字输出构成 Horizon Control 中显示的两个数字 I/O 分组。在 Hardware Settings 中选择 ADAT 或 S/PDIF 模式。可用通道数取决于采样率和所选模式，ADAT 输入与输出最多可提供 16 个通道。

Thunderbolt 端口​

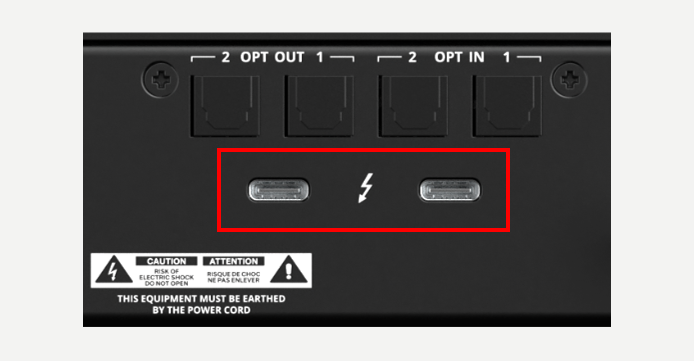

Horizon 8P 后面板 Thunderbolt 端口

2 x Thunderbolt 端口在 Horizon 8P 与主机电脑之间传输音频和控制数据，并允许串联其他 Horizon 设备。将第一台 Horizon 设备连接到主机电脑，然后使用其第二个 Thunderbolt 端口连接下一台 Horizon 设备。后续设备可使用任意一个端口。

字时钟输入​

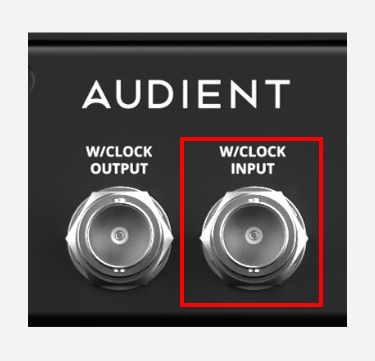

Horizon 8P 后面板字时钟输入

字时钟输入用于让 Horizon 设备同步到传入的字时钟信号。在多台 Horizon 系统中，Secondary Horizon 设备从 Primary 设备接收字时钟，而 Primary 设备使用自身内部时钟。

字时钟输出​

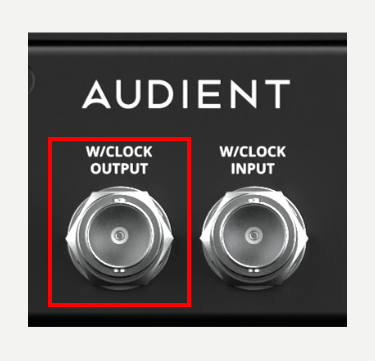

Horizon 8P 后面板字时钟输出

1 x 字时钟输出将 Horizon 8P 的时钟信息发送到已连接的扩展设备。可用于其他 Horizon 设备或第三方 ADAT 扩展器。

线路输出​

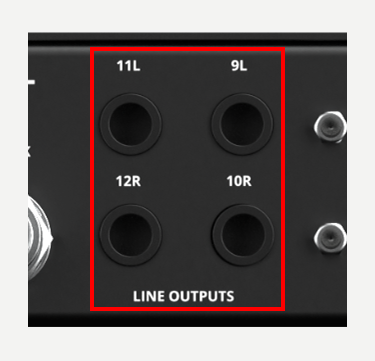

Horizon 8P 后面板线路输出 9–12

通道 9–12 提供 4 x TRS 线路输出。输出 9–10 是专用 Main 监听输出。输出 11–12 是额外的 TRS 线路输出，可根据需要在 Horizon Control 中进行路由。

D-sub 线路输入​

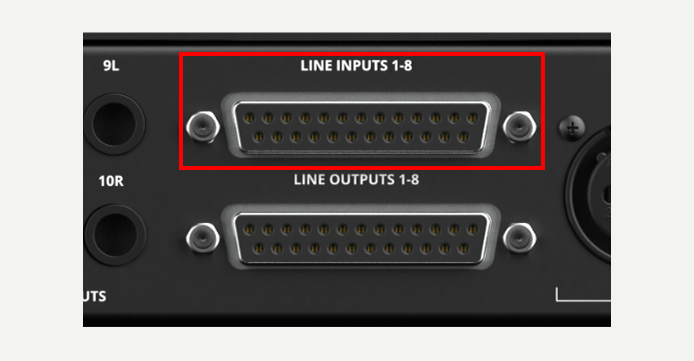

Horizon 8P 后面板 D-sub 线路输入 1–8

通过一个 Tascam 格式 DB25 连接器提供 8 x 线路输入。每个 D-sub 返回与对应的 Mic/Line 输入共用一个通道，因此同一通道上两种音源不能同时使用。可按通道分别选择，例如通道 1–4 使用 Mic/Line，而通道 5–8 使用 D-sub 返回。

D-sub 线路输出​

Horizon 8P 后面板 D-sub 线路输出 1–8

通过一个 Tascam 格式 DB25 连接器提供 8 x 线路输出。与 D-sub 线路输入不同，无论通道 1–8 选择哪种输入源，这些输出都始终可用。两个模拟 D-sub 连接器均采用 Tascam/AES59 引脚定义：通道 1 +/−/屏蔽 = 24/12/25；通道 2 = 10/23/11；通道 3 = 21/9/22；通道 4 = 7/20/8；通道 5 = 18/6/19；通道 6 = 4/17/5；通道 7 = 15/3/16；通道 8 = 1/14/2。引脚 13 未使用。请使用平衡模拟 Tascam 标准 DB25 线束或分线电缆。

前置放大器输入​

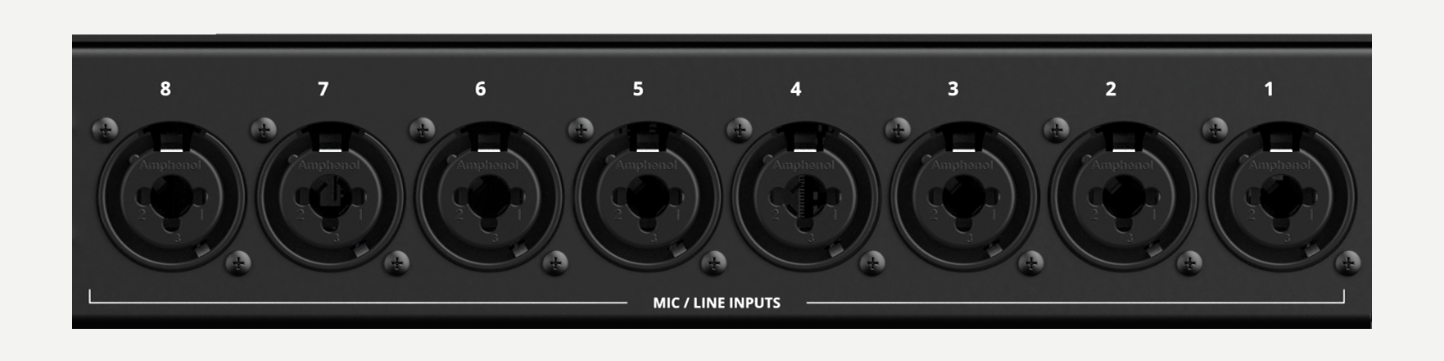

Horizon 8P 后面板前置放大器输入 1–8

8 x Audient Console 前置放大器，使用组合式插孔连接器。输入设置可从前面板和 Horizon Control 控制。
