Rückseite & Anschlüsse

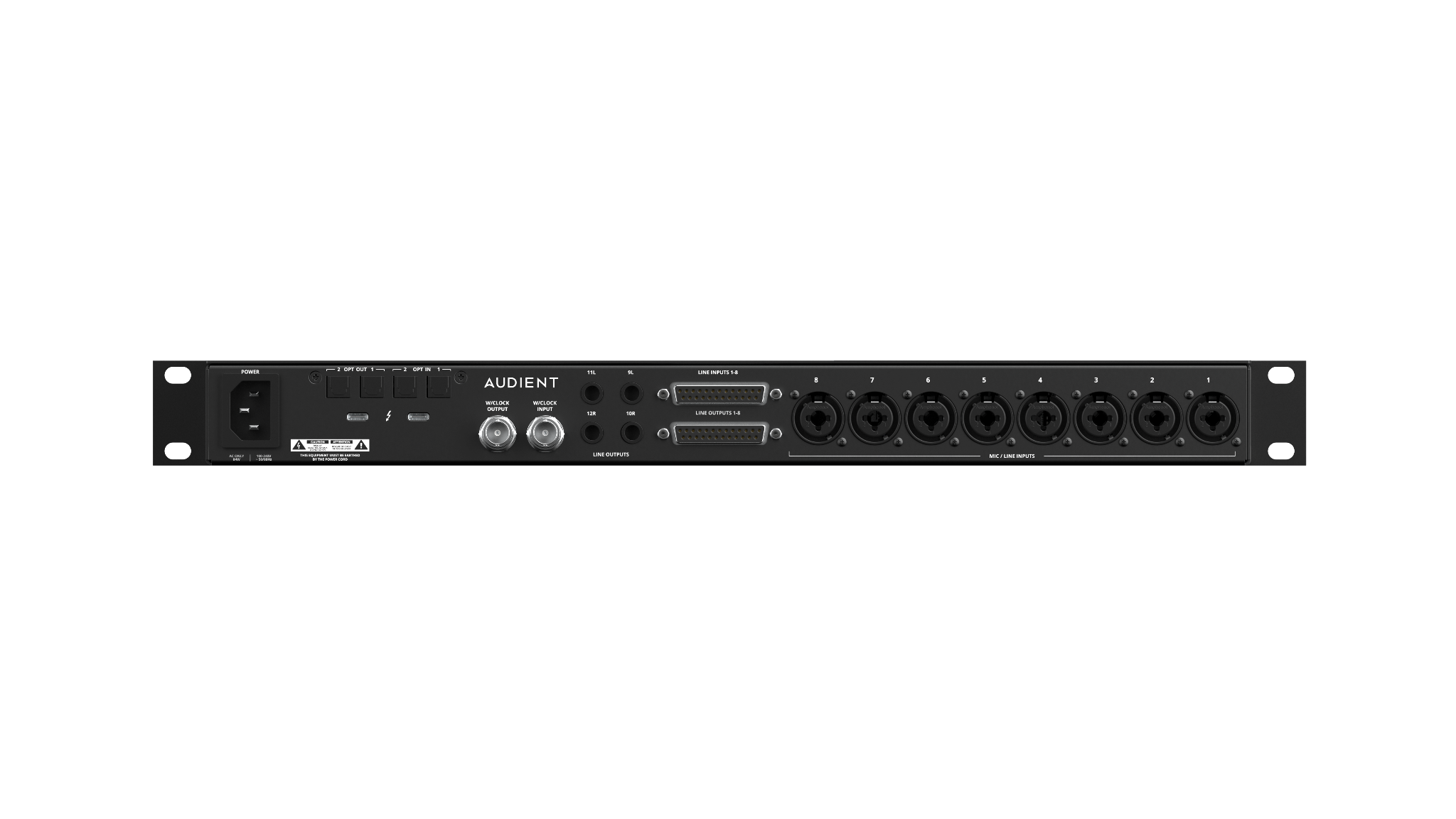

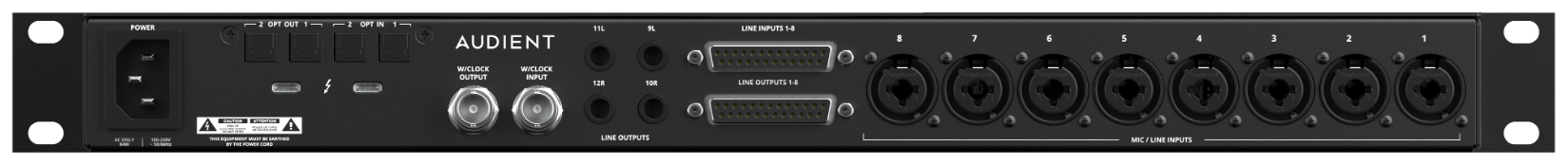

Rückseite des Horizon 8P.

Auf der Rückseite befinden sich Netzanschluss, Thunderbolt-Verbindung, optische Digital-I/O, Word Clock, analoge Line-I/O sowie die acht Audient Console Preamp-Eingänge. Die D-sub-Line-Returns teilen sich die Eingangskanäle 1–8 mit den Mic/Line-Preamps, während die D-sub-Line-Ausgänge unabhängig davon verfügbar bleiben.

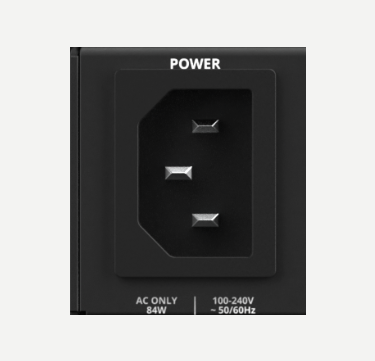

IEC-Stromversorgung

Horizon 8P wird über einen IEC-Netzeingang mit 100–240 VAC, 50/60 Hz versorgt.

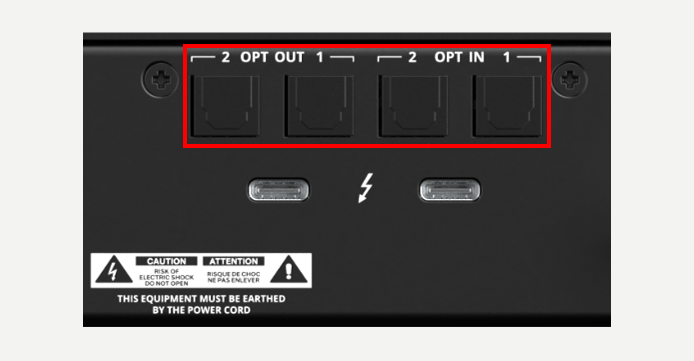

Optische Ein- und Ausgänge

2 x optische Digitaleingänge und 2 x optische Digitalausgänge stellen die beiden in Horizon Control dargestellten Digital-I/O-Bänke bereit. Wählen Sie in Hardware Settings den Modus ADAT oder S/PDIF. Die verfügbare Kanalzahl hängt von Abtastrate und ausgewähltem Modus ab; über ADAT stehen bis zu 16 Ein- und Ausgangskanäle zur Verfügung.

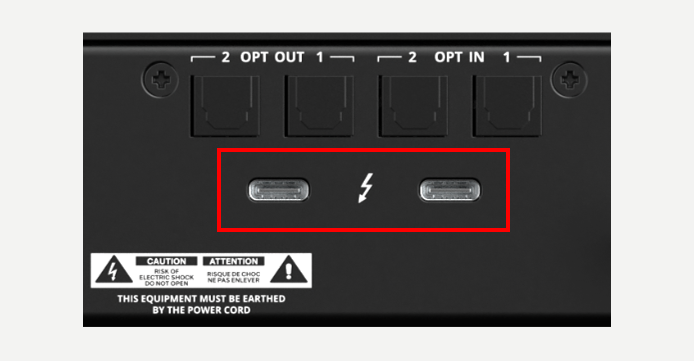

Thunderbolt-Ports

2 x Thunderbolt-Ports übertragen Audio- und Steuerdaten zwischen Horizon 8P und dem Host-Computer und ermöglichen das Daisy-Chaining weiterer Horizon-Geräte. Verbinden Sie das erste Horizon-Gerät mit dem Host-Computer und verwenden Sie anschließend dessen zweiten Thunderbolt-Port, um das nächste Horizon-Gerät anzuschließen. Bei nachfolgenden Geräten kann jeweils einer der beiden Ports verwendet werden.

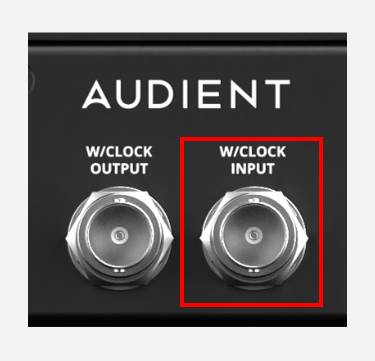

Word-Clock-Eingang

Der Word-Clock-Eingang dient dazu, ein Horizon-Gerät mit einem eingehenden Word-Clock-Signal zu synchronisieren. In einem System mit mehreren Horizon-Geräten empfangen sekundäre Horizon-Geräte Word Clock vom Primary-Gerät, während das Primary-Gerät seinen internen Takt verwendet.

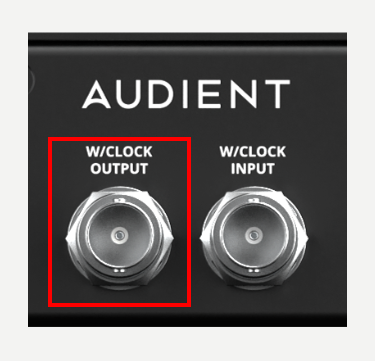

Word-Clock-Ausgang

1 x Word-Clock-Ausgang überträgt Clock-Informationen vom Horizon 8P an verbundene Erweiterungsgeräte. Er kann für zusätzliche Horizon-Geräte oder ADAT Expander von Drittanbietern verwendet werden.

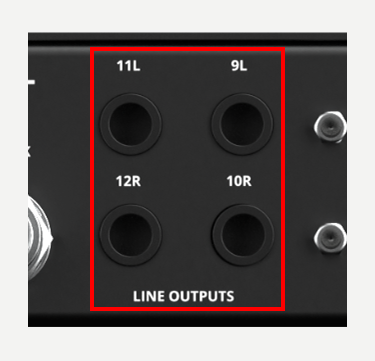

Line-Ausgänge

4 x TRS-Line-Ausgänge stehen auf den Kanälen 9–12 zur Verfügung. Die Ausgänge 9–10 sind die dedizierten Main-Monitorausgänge. Die Ausgänge 11–12 sind zusätzliche TRS-Line-Ausgänge und können in Horizon Control nach Bedarf geroutet werden.

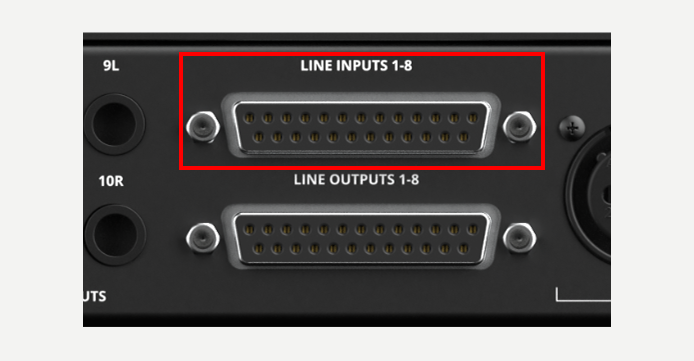

D-sub-Line-Eingänge

8 x Line-Eingänge werden über einen DB25-Anschluss im Tascam-Format bereitgestellt. Jeder D-sub-Return teilt sich einen Kanal mit dem entsprechenden Mic/Line-Eingang, sodass beide Quellen am selben Kanal nicht gleichzeitig verwendet werden können. Die Auswahl erfolgt pro Kanal, beispielsweise können die Kanäle 1–4 Mic/Line verwenden, während die Kanäle 5–8 D-sub-Returns nutzen.

D-sub-Line-Ausgänge

8 x Line-Ausgänge werden über einen DB25-Anschluss im Tascam-Format bereitgestellt. Im Gegensatz zu den D-sub-Line-Eingängen bleiben diese Ausgänge unabhängig davon verfügbar, welche Eingangsquelle für die Kanäle 1–8 ausgewählt ist. Beide analogen D-sub-Anschlüsse verwenden die Tascam/AES59-Pinbelegung: Kanal 1 +/−/Schirm = 24/12/25; Kanal 2 = 10/23/11; Kanal 3 = 21/9/22; Kanal 4 = 7/20/8; Kanal 5 = 18/6/19; Kanal 6 = 4/17/5; Kanal 7 = 15/3/16; Kanal 8 = 1/14/2. Pin 13 wird nicht verwendet. Verwenden Sie ein symmetrisches analoges DB25-Kabelbündel oder Breakout-Kabel nach Tascam-Standard.

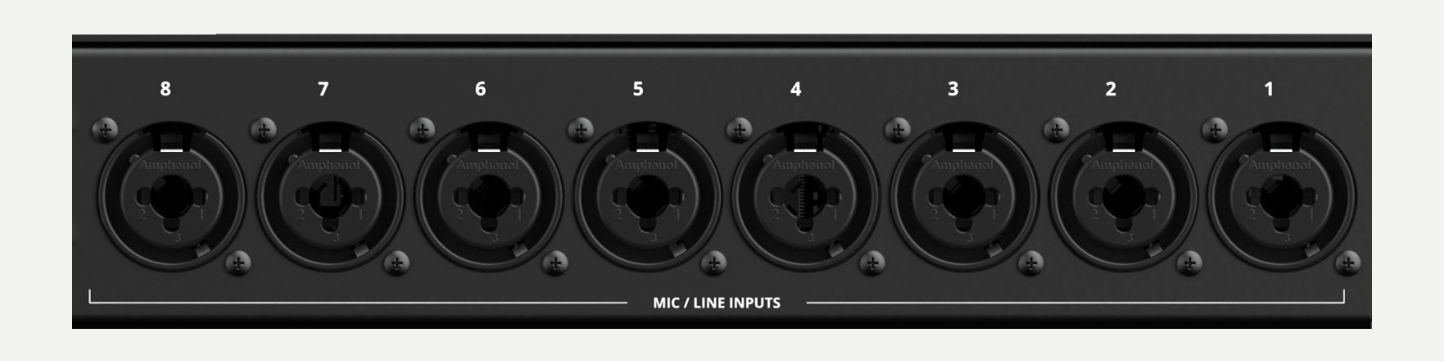

Preamp-Eingänge

8 x Audient Console Preamps mit Combi-Jack-Anschlüssen. Die Eingangseinstellungen können an der Frontseite und in Horizon Control gesteuert werden.
