Rear पैनल और कनेक्शन्स

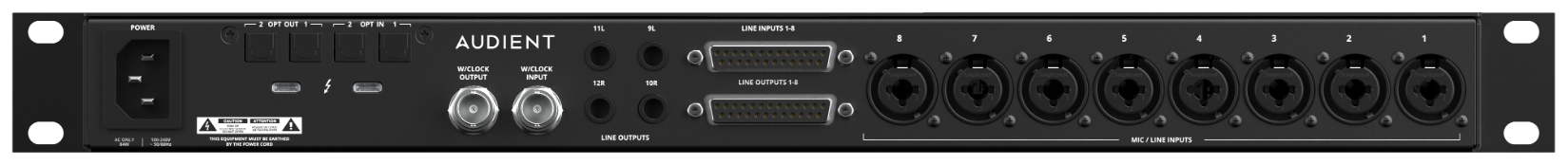

Horizon 8P रियर पैनल।

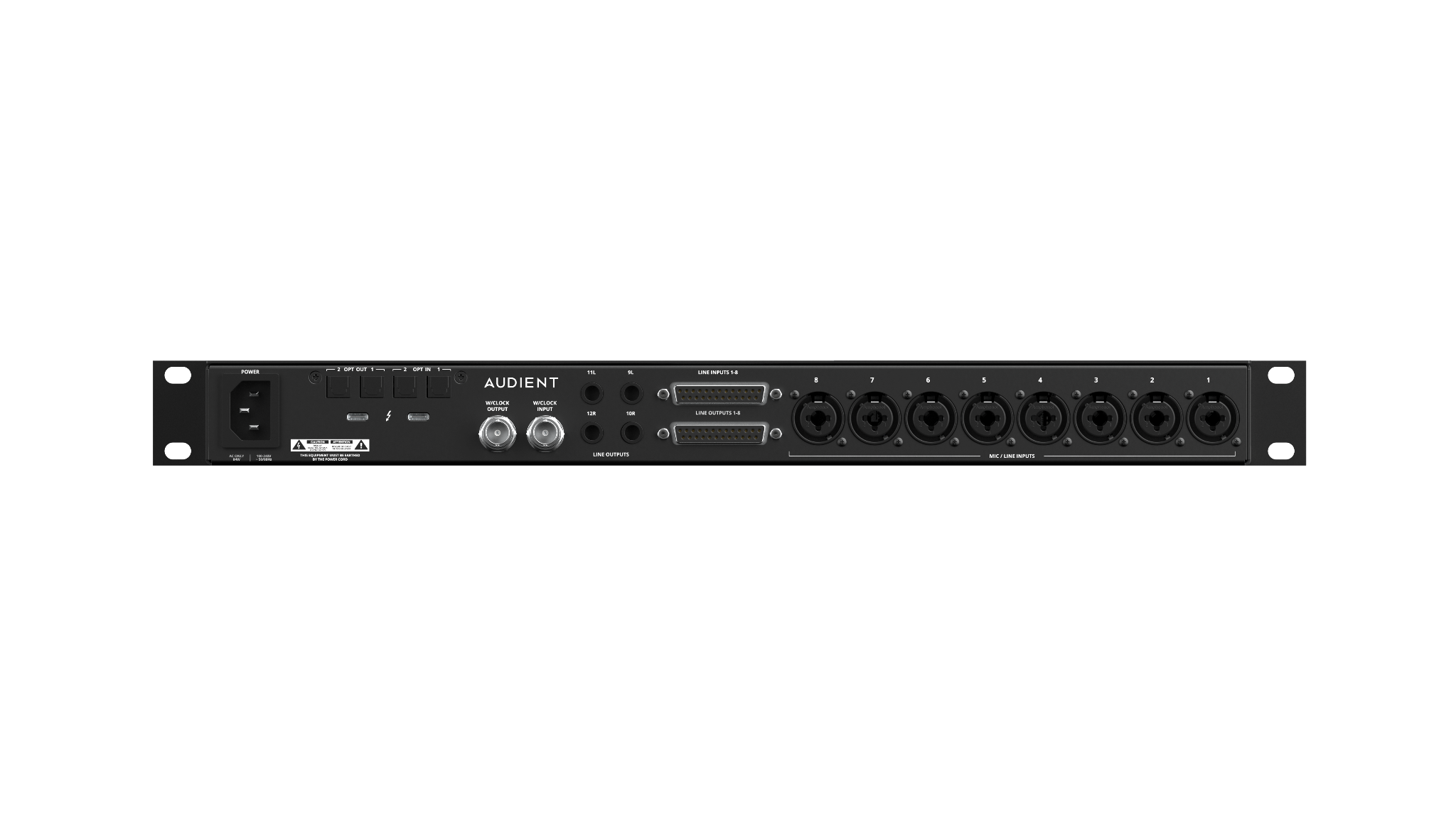

रियर पैनल पर मेन्स कनेक्शन, Thunderbolt कनेक्शन, ऑप्टिकल डिजिटल I/O, वर्ड क्लॉक, एनालॉग लाइन I/O और आठ Audient कंसोल प्रीऐम्प इनपुट्स मौजूद हैं। D-sub लाइन रिटर्न्स, Mic/Line प्रीऐम्प्स के साथ इनपुट चैनल्स 1–8 साझा करते हैं, जबकि D-sub लाइन आउटपुट्स अलग से उपलब्ध रहते हैं।

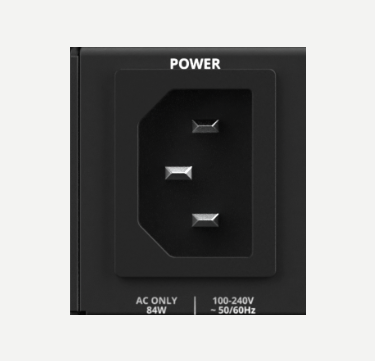

IEC पावर

Horizon 8P को 100–240 VAC, 50/60 Hz IEC मेन्स इनपुट से पावर मिलता है।

Optical इनपुट्स और आउटपुट्स

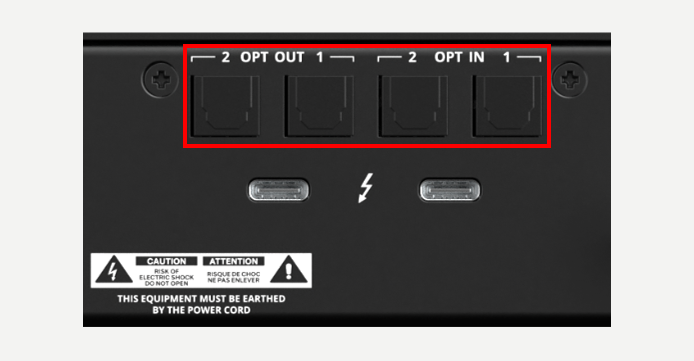

2 x ऑप्टिकल डिजिटल इनपुट्स और 2 x ऑप्टिकल डिजिटल आउटपुट्स, Horizon Control में दिखाए गए दो डिजिटल I/O बैंक्स देते हैं। Hardware Settings में ADAT या S/PDIF मोड चुनें। उपलब्ध चैनल count सैंपल रेट और चुना हुआ मोड पर निर्भर करता है, और अधिकतम 16 चैनल्स का ADAT इनपुट और आउटपुट उपलब्ध है।

Thunderbolt ports

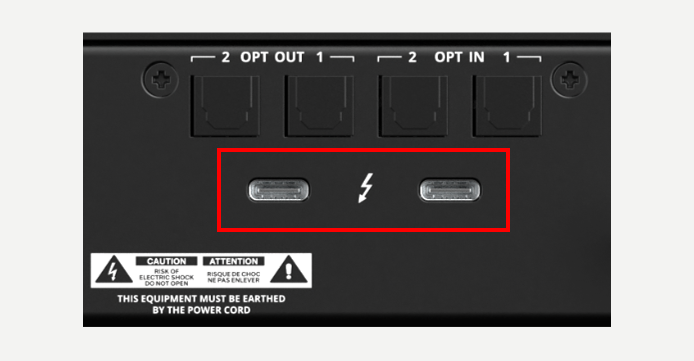

2 x Thunderbolt पोर्ट्स Horizon 8P और होस्ट कंप्यूटर के बीच ऑडियो और कंट्रोल data ले जाते हैं और अतिरिक्त Horizon डिवाइसेज़ को daisy-chain करने की सुविधा देते हैं। पहले Horizon डिवाइस को होस्ट कंप्यूटर से कनेक्ट करें, फिर उसके दूसरे Thunderbolt पोर्ट से अगले Horizon डिवाइस को कनेक्ट करें। आगे के डिवाइसेज़ पर किसी भी पोर्ट का इस्तेमाल किया जा सकता है।

Word क्लॉक इनपुट

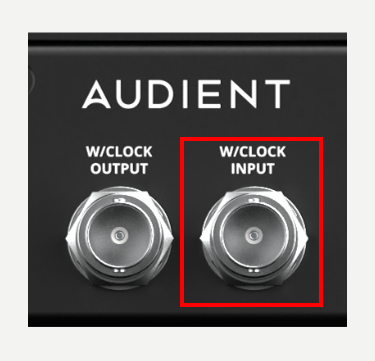

वर्ड क्लॉक इनपुट का इस्तेमाल Horizon डिवाइस को आने वाले वर्ड क्लॉक सिग्नल से synchronise करने के लिए किया जाता है। Multi-Horizon सिस्टम में secondary Horizon डिवाइसेज़ Primary डिवाइस से वर्ड क्लॉक प्राप्त करते हैं, जबकि Primary डिवाइस अपना इंटरनल क्लॉक इस्तेमाल करता है।

Word क्लॉक आउटपुट

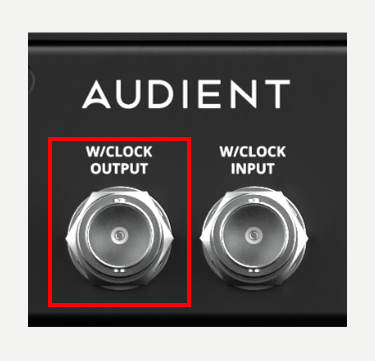

1 x वर्ड क्लॉक आउटपुट Horizon 8P से कनेक्टेड expander डिवाइसेज़ को क्लॉकिंग जानकारी भेजता है। इसका इस्तेमाल अतिरिक्त Horizon डिवाइसेज़ या third-party ADAT expanders के लिए किया जा सकता है।

लाइन आउटपुट्स

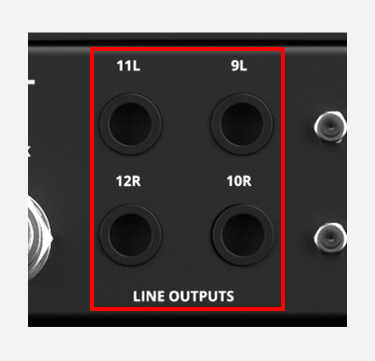

चैनल्स 9–12 पर 4 x TRS लाइन आउटपुट्स दिए गए हैं। आउटपुट्स 9–10 डेडिकेटेड Main मॉनिटर आउटपुट्स हैं। आउटपुट्स 11–12 अतिरिक्त TRS लाइन आउटपुट्स हैं और Horizon Control में आवश्यकतानुसार रूट किए जा सकते हैं।

D-sub लाइन इनपुट्स

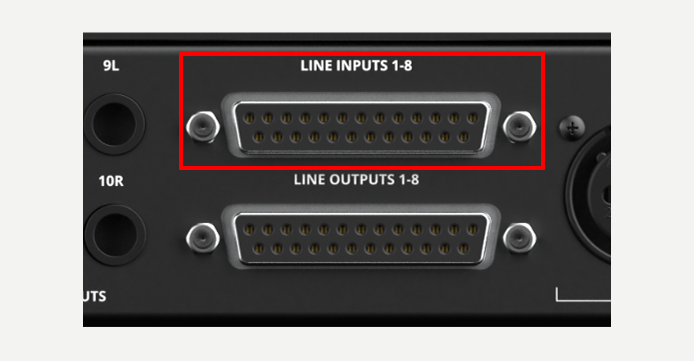

Tascam फ़ॉर्मैट DB25 कनेक्टर के माध्यम से 8 x लाइन इनपुट्स दिए गए हैं। हर D-sub रिटर्न संबंधित Mic/Line इनपुट के साथ एक चैनल साझा करता है, इसलिए एक ही चैनल पर दोनों सोर्सेज़ एक साथ इस्तेमाल नहीं किए जा सकते। Selection हर चैनल के लिए अलग है — उदाहरण के लिए, चैनल्स 1–4 Mic/Line इस्तेमाल कर सकते हैं जबकि चैनल्स 5–8 D-sub रिटर्न्स इस्तेमाल करें।

D-sub लाइन आउटपुट्स

Tascam फ़ॉर्मैट DB25 कनेक्टर के माध्यम से 8 x लाइन आउटपुट्स दिए गए हैं। D-sub लाइन इनपुट्स के विपरीत, चैनल्स 1–8 पर कौन-सा इनपुट सोर्स चुना हुआ है इससे इन आउटपुट्स की availability प्रभावित नहीं होती। दोनों एनालॉग D-sub कनेक्टर्स Tascam/AES59 pinout इस्तेमाल करते हैं: चैनल 1 +/−/स्क्रीन = 24/12/25; चैनल 2 = 10/23/11; चैनल 3 = 21/9/22; चैनल 4 = 7/20/8; चैनल 5 = 18/6/19; चैनल 6 = 4/17/5; चैनल 7 = 15/3/16; चैनल 8 = 1/14/2। Pin 13 इस्तेमाल नहीं होता। बैलेंस्ड एनालॉग Tascam-standard DB25 loom या breakout केबल इस्तेमाल करें।

Preamp इनपुट्स

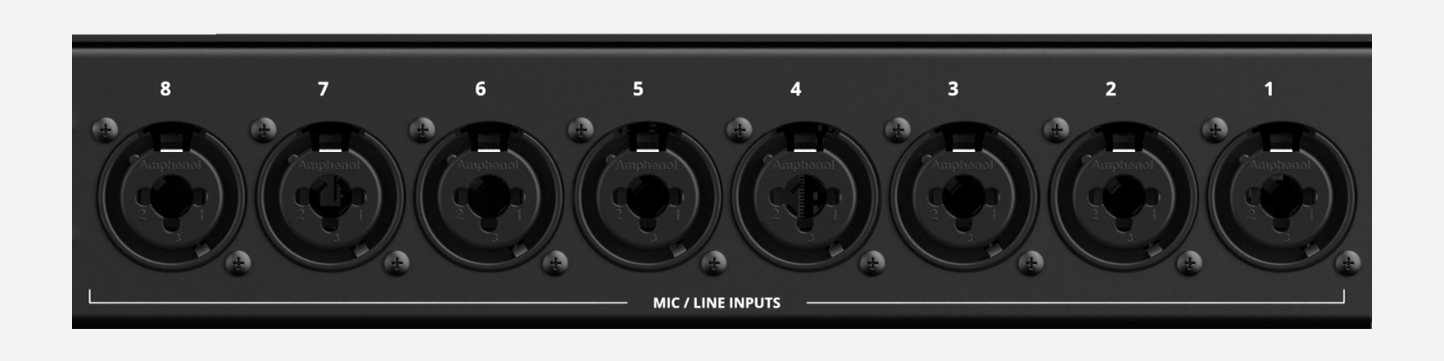

Combi-jack कनेक्टर्स के साथ 8 x Audient कंसोल प्रीऐम्प्स। इनपुट सेटिंग्स को फ्रंट पैनल और Horizon Control दोनों से नियंत्रित किया जा सकता है।
