मिक्सर और चैनल Strips

Horizon Control मिक्सर।

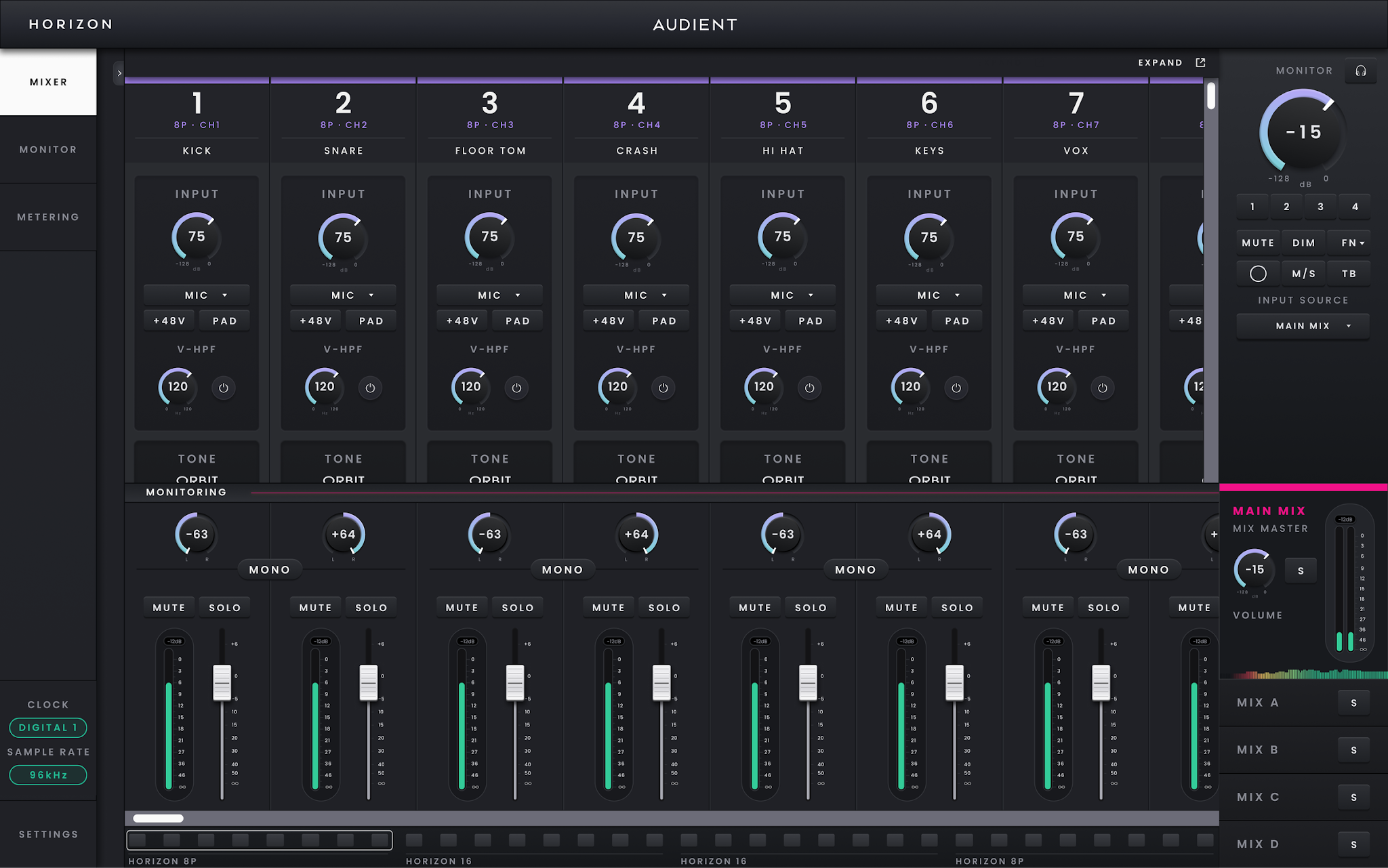

मिक्सर, Horizon Control का मुख्य working area है। यह Horizon 8P इनपुट्स, कंप्यूटर प्लेबैक और low-latency मॉनिटरिंग को एक जगह लाता है, ताकि आप सोर्सेज़ सेट up कर सकें और वह मॉनिटरिंग बैलेंस बना सकें जिसकी आपको ज़रूरत है, बिना DAW में रिकॉर्ड हो रहे लेवल को बदले।

Horizon Control में काम करना

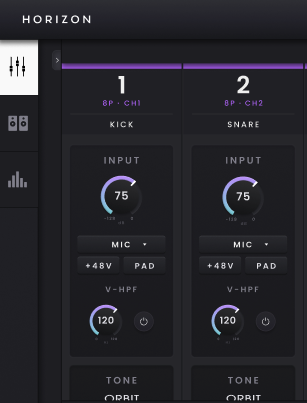

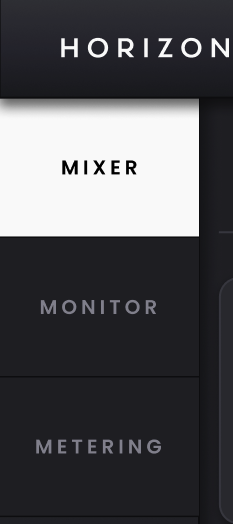

Horizon Control, मिक्सर पर खुलता है। जब इन फ़ंक्शन्स का बड़ा व्यू चाहिए तो side navigation से डेडिकेटेड मॉनिटर या मीटरिंग views पर जाएँ, और डिवाइस, क्लॉकिंग तथा रूटिंग कॉन्फ़िगरेशन के लिए Hardware Settings खोलें। मिक्सर को अधिक स्क्रीन space देने के लिए navigation को collapse और ऐप्लिकेशन विंडो को resize किया जा सकता है।

काम करते समय मौजूदा क्लॉक सोर्स और सैंपल रेट दिखाई देते रहते हैं। Hardware Settings में संबंधित सेटिंग बदलने के लिए किसी भी स्टेटस इंडिकेटर पर डबल-क्लिक करें।

चैनल strips को समझना

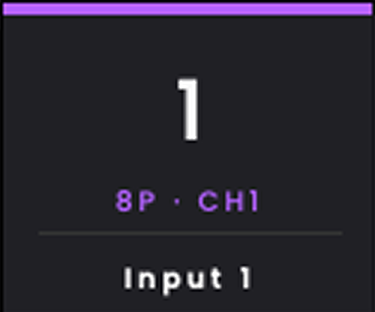

हर चैनल strip Horizon मॉनिटरिंग सिस्टम के लिए उपलब्ध एक सोर्स को represent करता है। Strip के ऊपर चैनल number, वह Horizon डिवाइस जिससे वह संबंधित है (colour से पहचाना जाता है), हार्डवेयर चैनल number और चैनल नाम दिखाई देते हैं। डिफ़ॉल्ट label को सेशन के लिए उपयोगी नाम, जैसे Vocal, गिटार या प्लेबैक, से बदलने के लिए नाम पर डबल-क्लिक करें।

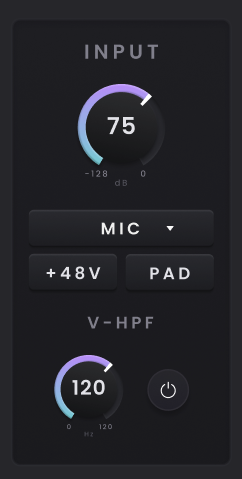

Horizon 8P पर एनालॉग इनपुट strips मॉनिटरिंग सेक्शन तक सिग्नल पहुँचने से पहले प्रीऐम्प कंट्रोल भी देते हैं। एनालॉग लेवल सेट करने के लिए इनपुट गेन इस्तेमाल करें। Dropdown selector से आवश्यक Mic/Line, D-sub लाइन या इंस्ट्रूमेंट सोर्स चुनें।

जहाँ ज़रूरत हो वहाँ +48 V, Pad या high-pass filter इनेबल करें। फ्रंट-पैनल इंस्ट्रूमेंट इनपुट्स चैनल्स 1 और 2 पर उपलब्ध हैं।

ORBIT माइक्रोफ़ोन-इनपुट impedance बदलता है, जिससे कुछ माइक्रोफ़ोन्स प्रीऐम्प के साथ किस तरह interact करते हैं उसमें बदलाव आ सकता है। 220 Ω के लिए Low, 1200 Ω के लिए Medium या 2800 Ω के लिए High चुनें। Strip में दिखने वाले कंट्रोल्स चुना हुआ इनपुट type के साथ बदलते हैं, इसलिए मौजूदा सोर्स पर लागू न होने वाली सेटिंग्स hide रहती हैं।

जब इनपुट मोड लाइन रिटर्न पर सेट हो तो ORBIT उपलब्ध नहीं होता।

मॉनिटर mix बनाना

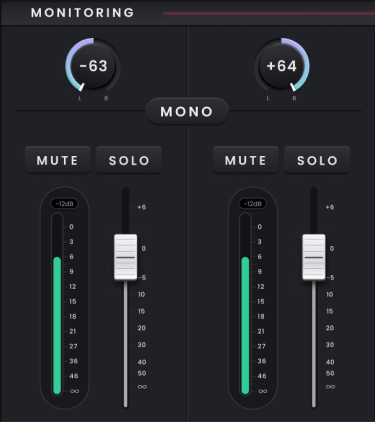

हर चैनल strip का निचला हिस्सा मॉनिटरिंग के लिए है। इसे जानबूझकर रिकॉर्ड पाथ से अलग रखा गया है: मॉनिटरिंग फेडर को मूव करने, Pan बदलने, चैनल को mute या solo करने से सक्रिय मिक्स में आप जो सुनते हैं वह बदलता है, लेकिन DAW को भेजा जा रहा इनपुट लेवल नहीं बदलता।

मौजूदा Main या Independent Mix में चैनल लेवल सेट करने के लिए फेडर, स्टीरियो field में पोज़िशन के लिए Pan, और बैलेंस जाँचते समय चैनल को हटाने या isolate करने के लिए Mute या Solo इस्तेमाल करें। जहाँ उपयुक्त हो चैनल्स को mono या स्टीरियो पेयर के रूप में भी इस्तेमाल किया जा सकता है। मॉनिटरिंग फेडर −∞ से +6 dB तक चलता है और unity से शुरू होता है, जबकि चैनल मीटर अपनी अलग scale इस्तेमाल करता है जो 0 dBFS तक जाती है।

इनपुट और मॉनिटर पाथ्स का यह separation रिकॉर्डिंग के दौरान उपयोगी है: DAW के लिए प्रीऐम्प गेन सही सेट हो जाने के बाद आप recorded लेवल को प्रभावित किए बिना performer या कंट्रोल-रूम बैलेंस बदलते रह सकते हैं।

Digital और कंप्यूटर प्लेबैक चैनल्स

ADAT इनपुट्स, एनालॉग इनपुट्स के साथ मिक्सर में दिखाई देते हैं, लेकिन Horizon प्रीऐम्प कंट्रोल्स नहीं दिखाते क्योंकि उनका गेन सिग्नल के Horizon तक पहुँचने से पहले सेट होता है। उपलब्ध डिजिटल चैनल्स की संख्या चुना हुआ डिजिटल मोड और सैंपल रेट के अनुसार बदलती है।

कंप्यूटर प्लेबैक Virtual चैनल्स के रूप में दिखाई देता है। Horizon 8P 32 Virtual चैनल्स देता है, जो डिफ़ॉल्ट रूप से 16 स्टीरियो पेयर के रूप में दिखते हैं, और आवश्यकता होने पर इन्हें mono में बदला जा सकता है। इनका इस्तेमाल DAW या अन्य कंप्यूटर प्लेबैक को live Horizon इनपुट्स वाले उन्हीं मॉनिटरिंग मिक्सेस में लाने के लिए करें।
