Routing Matrix

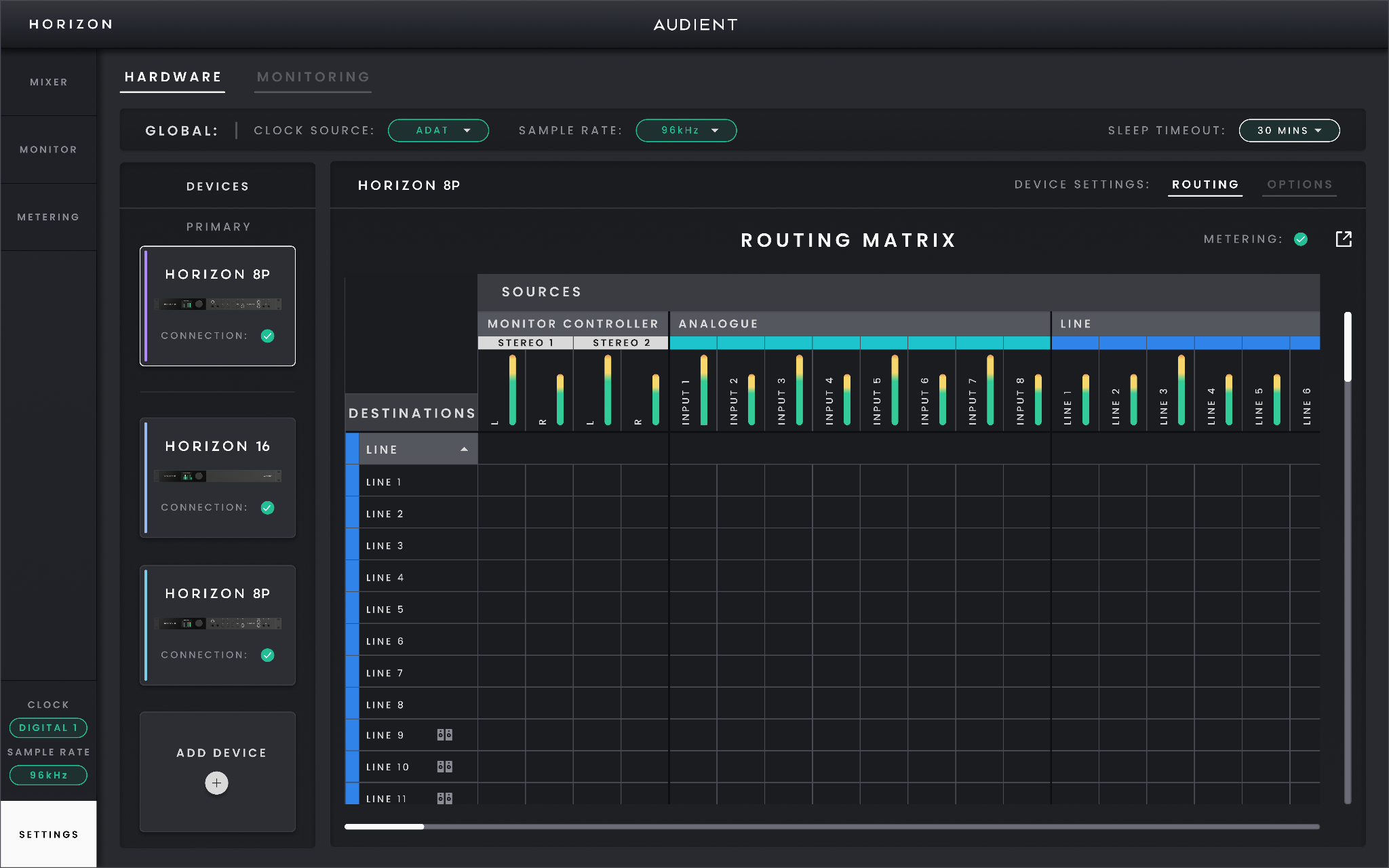

Horizon 8P Routing Matrix।

जब आपको तय करना हो कि कौन-सा Horizon सोर्स किसी फिजिकल आउटपुट को फ़ीड करेगा, तो Routing Matrix इस्तेमाल करें। Matrix, Hardware Settings से खुलता है और हर कनेक्टेड Horizon डिवाइस के लिए अलग दिखाया जाता है, इसलिए रूटिंग हमेशा currently चुना हुआ डिवाइस के आउटपुट्स पर लागू होती है।

Matrix को समझना

सोर्सेज़ ऊपर की ओर होते हैं।

Shared Mixbus, Main Mix और Independent Mixes के left और right outputs देता है। यह सभी connected Horizon devices में shared होता है, इसलिए इन mixes को Routing Matrix में चुने गए Horizon के physical outputs पर route किया जा सकता है। उदाहरण के लिए, किसी Independent Mix को headphone amplifier पर भेजा जा सकता है।

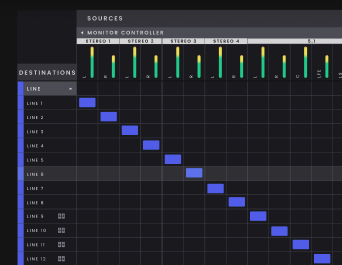

चुना हुआ Horizon डिवाइस के फिजिकल destinations बाईं ओर नीचे की तरफ होते हैं। Filled cell का मतलब है कि उस column के ऊपर वाला सोर्स उस row के destination से कनेक्टेड है। बड़े matrix में संबंधित सोर्स और destination trace करने में मदद चाहिए तो cell पर hover करें।

रूटिंग चुना हुआ Horizon डिवाइस तक लोकल रहती है। Matrix किसी ऑडियो चैनल को एक Horizon यूनिट से दूसरे Horizon यूनिट पर सीधे नहीं भेज सकता। Primary Horizon डिवाइस चुना हुआ होने पर उसके Monitor Controller Speaker Layout सोर्सेज़ भी matrix में दिखाई देते हैं; secondary डिवाइसेज़ उन Monitor Controller सोर्सेज़ के बिना अपने सामान्य ऑडियो सोर्सेज़ और destinations दिखाते हैं।

Horizon 8P पर उपलब्ध सोर्स ग्रुप्स में लोकल एनालॉग और लाइन इनपुट्स, Digital इनपुट्स 1 और 2, होस्ट कंप्यूटर से 32 Virtual चैनल्स और Primary डिवाइस पर सेव्ड Monitor Controller Speaker Layouts शामिल हैं। Digital सोर्स नाम मौजूदा ADAT या S/PDIF मोड को फ़ॉलो करते हैं।

उपलब्ध destinations में D-sub लाइन आउटपुट्स, TRS आउटपुट्स 9–12 और Digital आउटपुट्स 1 और 2 शामिल हैं। आउटपुट्स 9–10 डेडिकेटेड Main मॉनिटर आउटपुट्स हैं। आउटपुट्स 11–12 अतिरिक्त TRS लाइन आउटपुट्स हैं और लाइन-आउटपुट रूटिंग या वैकल्पिक मॉनिटर पाथ के लिए इस्तेमाल किए जा सकते हैं।

Route बनाना

Matrix के ऊपर सोर्स और बाईं ओर destination ढूँढें, फिर जहाँ दोनों मिलते हैं वह cell चुनें। रूट सक्रिय होने पर cell fill हो जाता है। रूट हटाने के लिए उसी cell को फिर चुनें।

Digital Mode या सैंपल रेट बदलने पर matrix अपने आप अपडेट होता है, इसलिए higher सैंपल रेट्स पर ADAT चैनल counts कम हो जाते हैं और S/PDIF उसके बजाय दो-चैनल डिजिटल पाथ दिखाता है।

मॉनिटरिंग के लिए बनाए गए Speaker Layouts Primary डिवाइस के सोर्स area में भी दिखाई देते हैं। Monitor Profile के logical स्पीकर पोज़िशन्स को ज़रूरी फिजिकल आउटपुट्स पर मैन्युअली रूट करें।

बड़े सिस्टम्स में Routing Matrix को अलग विंडो में खोलने के लिए एक्सपैंड कंट्रोल इस्तेमाल करें। इसके बाद Horizon Control में कहीं और काम करते समय matrix को विज़िबल रखा जा सकता है और काम पूरा होने पर फिर डॉक किया जा सकता है।
