Routing Matrix

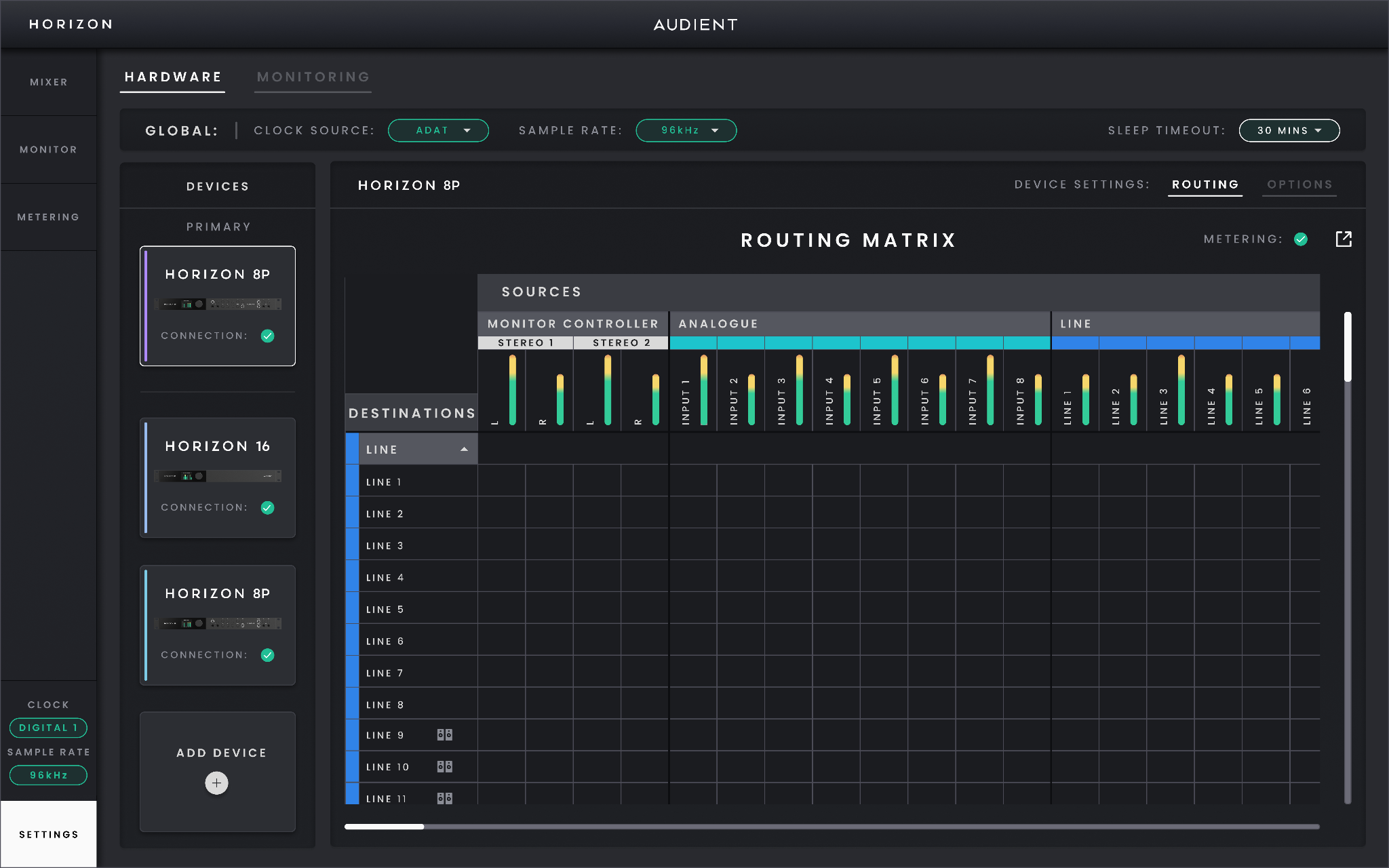

Horizon 8P Routing Matrix.

어떤 Horizon 소스를 물리적 출력으로 보낼지 결정해야 할 때 Routing Matrix를 사용합니다. 매트릭스는 Hardware Settings에서 열 수 있으며 연결된 각 Horizon 장치별로 따로 표시되므로 현재 선택한 장치의 출력만 라우팅하게 됩니다.

매트릭스 읽기

소스는 상단을 따라 표시됩니다.

Shared Mixbus는 Main Mix와 Independent Mixes의 왼쪽 및 오른쪽 출력을 제공합니다. 연결된 모든 Horizon 장치에서 공유되므로 이러한 믹스를 Routing Matrix에서 선택한 Horizon의 물리 출력으로 라우팅할 수 있습니다. 예를 들어 Independent Mix를 헤드폰 앰프로 보낼 수 있습니다.

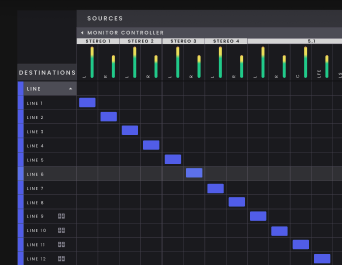

선택한 Horizon 장치의 물리적 목적지는 왼쪽을 따라 아래 방향으로 표시됩니다. 채워진 셀은 해당 열 상단의 소스가 해당 행의 목적지에 연결되어 있음을 의미합니다. 큰 매트릭스에서 소스와 목적지를 추적하기 어렵다면 셀 위에 포인터를 올려 해당 소스와 목적지를 확인합니다.

라우팅은 선택한 Horizon 장치 내부에서만 이루어집니다. 매트릭스를 사용하여 한 Horizon 장치의 오디오 채널을 다른 Horizon 장치로 직접 보낼 수는 없습니다. Primary Horizon 장치를 선택하면 해당 장치의 Monitor Controller Speaker Layout 소스도 매트릭스에 표시됩니다. Secondary 장치에는 이러한 Monitor Controller 소스 없이 일반 오디오 소스와 목적지가 표시됩니다.

Horizon 8P에서 사용 가능한 소스 그룹에는 로컬 아날로그 및 라인 입력, Digital Inputs 1 및 2, 호스트 컴퓨터의 32개 Virtual Channels와 Primary 장치에 저장된 Monitor Controller Speaker Layouts가 포함됩니다. 디지털 소스 이름은 현재 ADAT 또는 S/PDIF 모드를 따릅니다.

사용 가능한 목적지에는 D-sub 라인 출력, TRS 출력 9–12 및 Digital Outputs 1 및 2가 포함됩니다. 출력 9–10은 전용 Main 모니터 출력입니다. 출력 11–12는 추가 TRS 라인 출력이며 라인 출력 라우팅 또는 대체 모니터 경로에 사용할 수 있습니다.

라우트 만들기

매트릭스 상단에서 소스를 찾고 왼쪽에서 목적지를 찾은 다음 두 항목이 만나는 셀을 선택합니다. 셀이 채워지면 해당 라우트가 활성 상태임을 나타냅니다. 라우트를 제거하려면 해당 셀을 다시 선택합니다.

Digital Mode 또는 샘플 레이트가 변경되면 매트릭스가 자동으로 업데이트됩니다. 따라서 샘플 레이트가 높아지면 ADAT 채널 수가 줄어들고 S/PDIF에서는 대신 2채널 디지털 경로가 표시됩니다.

모니터링용으로 만든 Speaker Layouts도 Primary 장치의 소스 영역에 표시됩니다. Monitor Profile의 논리적 스피커 위치를 필요한 물리적 출력으로 직접 라우팅하십시오.

규모가 큰 시스템에서는 expand 컨트롤을 사용하여 Routing Matrix를 별도 창으로 열 수 있습니다. 그러면 Horizon Control의 다른 부분에서 작업하는 동안에도 매트릭스를 계속 표시할 수 있으며 작업을 마치면 다시 도킹할 수 있습니다.
