디지털 I/O 및 클로킹

클로킹 기본 원리​

디지털 오디오 장치 간에 오디오를 올바르게 전송하려면 공통 타이밍 기준을 공유해야 합니다. 한 장치가 연결된 디지털 시스템의 나머지 장치에서 사용하는 클록을 제공합니다.

Horizon 8P를 다른 디지털 오디오 장비에 연결할 때는 하나의 장치가 마스터 클록을 제공하고 다른 연결 장치가 이에 동기화되도록 시스템을 구성하십시오. 여러 Horizon 장치를 사용하는 시스템에서는 Primary Horizon 장치가 내부 클록을 사용하고 Secondary Horizon 장치는 Primary 장치로부터 워드 클록을 수신합니다.

클록 소스 선택​

Horizon Control에서는 다음 Clock Source 설정을 제공합니다.

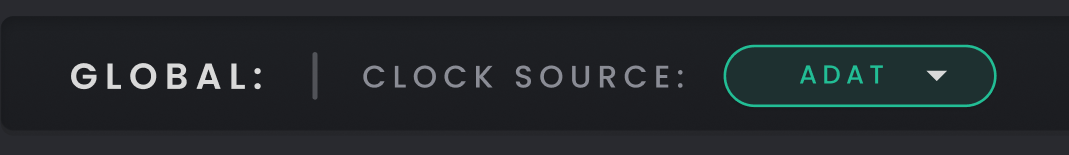

Horizon 8P 디지털 I/O 및 클로킹, 클록 소스 선택

  • Internal - Horizon 장치의 내부 클록을 사용합니다.

  • Digital 1 - Digital 1로 들어오는 디지털 신호에 Horizon을 동기화합니다.

  • Digital 2 - Digital 2로 들어오는 디지털 신호에 Horizon을 동기화합니다.

  • External (Word Clock) - 들어오는 워드 클록 소스에 동기화합니다. 여러 Horizon 장치를 사용하는 시스템에서는 Secondary 장치가 Primary 장치로부터 워드 클록을 수신합니다.

샘플 레이트 일치​

디지털 오디오 시스템의 모든 장치는 동일한 샘플 레이트로 작동해야 합니다. Horizon 시스템은 연결된 모든 Horizon 장치에 하나의 전역 샘플 레이트 설정을 사용합니다.

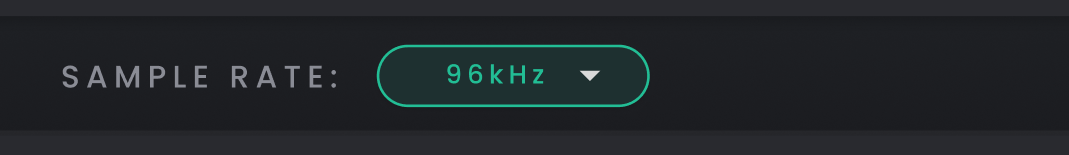

Horizon 8P 디지털 I/O 및 클로킹, 샘플 레이트 일치

클록 소스가 잘못 설정되어 있거나 샘플 레이트가 일치하지 않으면 클릭, 팝 또는 왜곡이 발생할 수 있습니다.

클록 및 디지털 입력 상태 확인​

Horizon 8P 디지털 I/O 및 클로킹, 클록 및 디지털 입력 상태 확인

Horizon 8P 전면 패널의 Status 화면에는 현재 샘플 레이트, 디지털 입력 형식 및 디지털 입력 클록 상태가 표시됩니다.

Horizon Control에는 현재 Clock Source와 샘플 레이트가 시스템 상태 표시기로 나타납니다. 두 표시기 중 하나를 더블 클릭하면 Hardware Settings가 열립니다.

워드 클록 터미네이션​

Horizon 8P 디지털 I/O 및 클로킹, 워드 클록 터미네이션

Horizon 8P는 전면 패널 Settings 메뉴에서 전환 가능한 75 Ω 워드 클록 터미네이션을 제공합니다. Motion UI에서 이 설정을 활성화하거나 비활성화할 수 있습니다.

워드 클록 및 여러 Horizon 장치​

Horizon 8P는 워드 클록 입력과 출력을 제공합니다. Horizon 장치를 Thunderbolt로 데이지 체인 연결하면 연결된 Horizon 하드웨어가 동기화된 상태를 유지하도록 Primary 장치가 Secondary 장치에 워드 클록을 공급합니다.

외부 워드 클록 마스터 사용​

Horizon 시스템이 외부 BNC 워드 클록 소스를 따르도록 설정한 경우:

  1. 외부 클록 소스를 Horizon 워드 클록 입력에 연결합니다.
  2. Hardware Settings에서 External (Word Clock)을 선택합니다.
  3. 외부 소스와 Horizon이 동일한 샘플 레이트를 사용하도록 합니다.
  4. Horizon 8P의 Status 화면에서 예상한 샘플 레이트와 디지털 클록 상태가 표시되는지 확인합니다.

디지털 I/O​

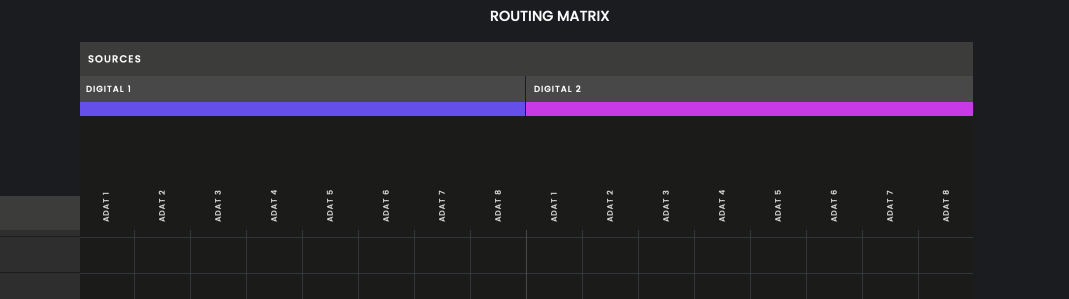

Horizon 8P 디지털 I/O 및 클로킹, 디지털 I/O

Horizon 8P는 광 디지털 입력 2개와 광 디지털 출력 2개를 제공합니다. Digital Mode 설정에서 선택한 Horizon 장치의 ADAT 또는 S/PDIF 작동 방식을 선택합니다.

ADAT 채널 수​

Horizon 8P는 각 입력 또는 출력 방향에서 다음과 같은 ADAT 채널 수를 제공합니다.

샘플 레이트Digital 1Digital 2방향별 총 채널 수
48 kHz8채널8채널16채널
96 kHz4채널4채널8채널
192 kHz2채널2채널4채널

샘플 레이트가 높아지면 각 디지털 포트의 앞쪽 채널은 계속 사용할 수 있지만 뒤쪽 채널은 사용할 수 없게 됩니다. 예를 들어 96 kHz에서는 각 디지털 포트의 채널 1–4를 사용할 수 있습니다.

S/PDIF 모드​

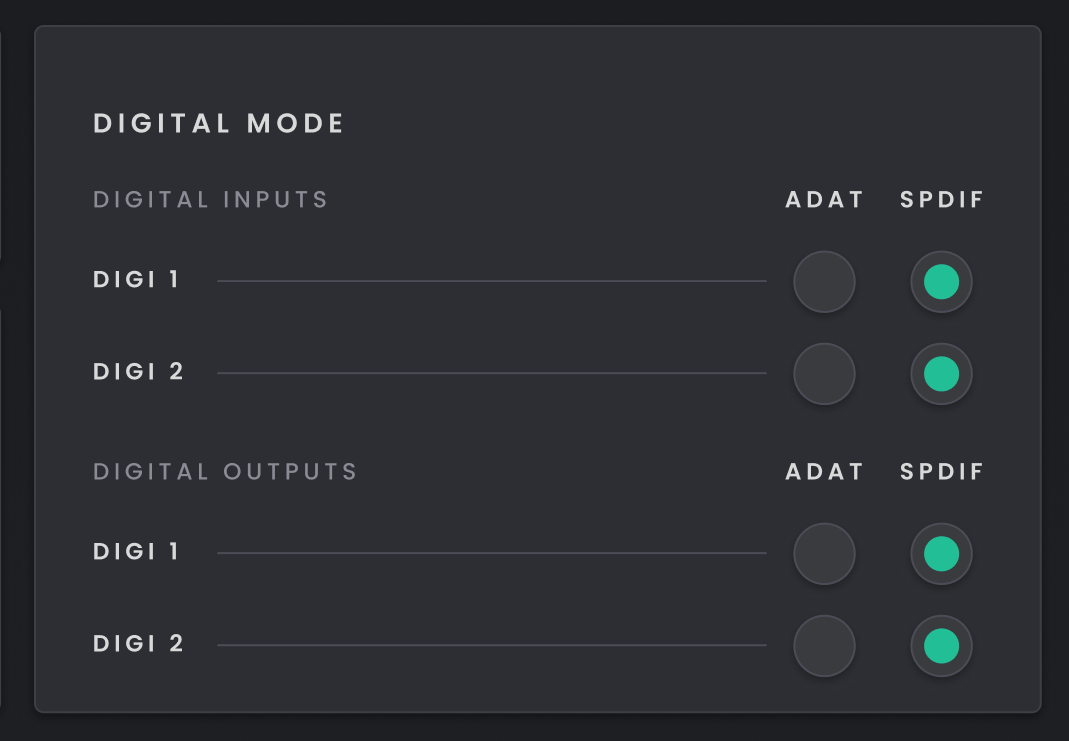

Horizon 8P 디지털 I/O 및 클로킹, S/PDIF 모드

S/PDIF 모드를 선택하면 디지털 입력 및 출력 1–2가 표시되고 Routing Matrix가 선택한 모드에 맞게 업데이트됩니다.

S/PDIF는 최대 96 kHz의 샘플 레이트를 지원합니다.

샘플 레이트​

Horizon은 다음 샘플 레이트를 지원합니다.

  • 44.1 kHz

  • 48 kHz

  • 88.2 kHz

  • 96 kHz

  • 176.4 kHz

  • 192 kHz

선택한 샘플 레이트는 데이지 체인에 연결된 모든 Horizon 장치에 전역으로 적용됩니다.
