Hardware Settings 및 여러 장치
Horizon 8P Hardware Settings.

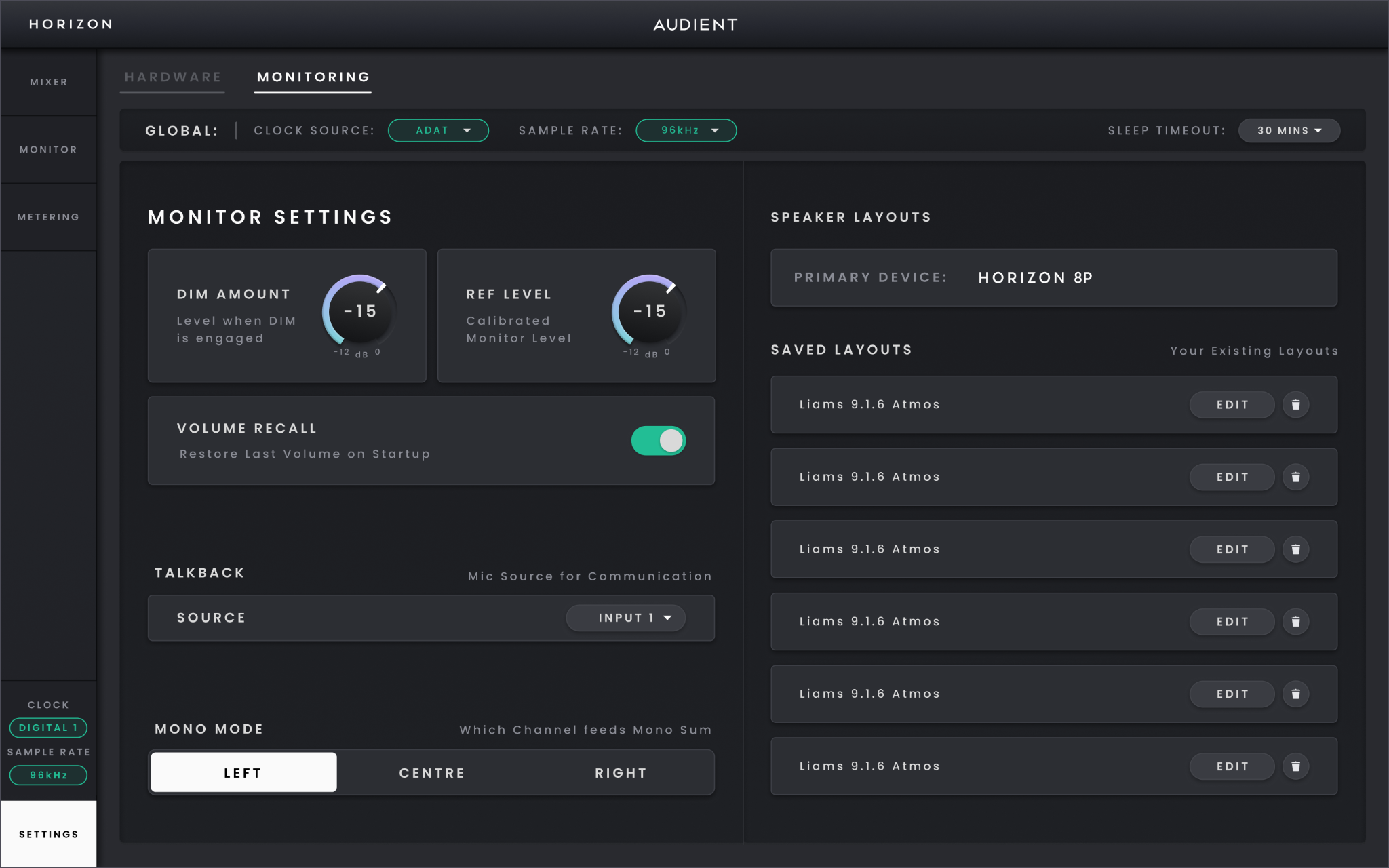

Horizon 8P Monitor Settings.
연결된 장치, 클로킹, 샘플 레이트, 아날로그 레퍼런스 레벨, 디지털 모드 및 라우팅 등 Horizon 시스템 자체를 구성해야 할 때 Hardware Settings를 사용합니다. 활성 모니터링 경로에 영향을 주는 설정은 함께 제공되는 Monitor Settings에서 조정합니다.
여러 Horizon 장치 사용하기
Horizon Control은 연결된 Horizon 장치를 최대 4대까지 관리할 수 있습니다. 첫 번째 장치를 Thunderbolt를 통해 호스트 컴퓨터에 연결한 다음, 필요에 따라 해당 장치의 두 번째 Thunderbolt 포트에서 다음 Horizon 장치로 연결을 이어 갑니다. Horizon 32 장치 4대로 구성된 시스템은 최대 200 × 200 I/O 채널을 제공합니다.
Thunderbolt는 장치 간 호스트 연결에만 사용됩니다. 여러 Horizon 장치를 사용하는 시스템에서는 모든 장치가 동일한 타이밍 기준을 공유하도록 별도의 BNC 워드 클록 연결도 필요합니다. Primary Horizon은 Horizon 체인에서 내부 클록을 사용하고 Secondary 장치는 Primary 장치로부터 워드 클록을 수신합니다. 전체 디지털 시스템에서는 하나의 클록 마스터만 사용하십시오.
여러 Horizon 장치를 데이지 체인으로 연결할 때는 별도의 BNC 워드 클록 케이블이 필요합니다.
하드웨어 및 BNC 클록 연결을 완료한 뒤 Hardware Settings에서 연결된 장치를 Horizon Control에 추가합니다. 동일한 Horizon 장치가 여러 대 연결된 경우 Identify를 사용하여 추가하려는 실제 장치를 확인하십시오.

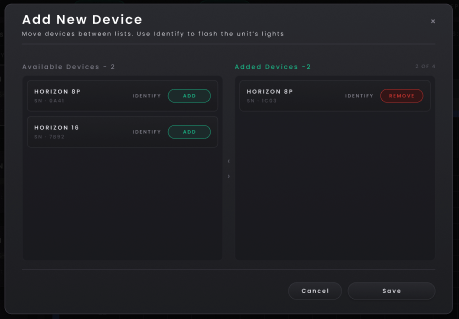

Add New Device 창.
Hardware Settings를 열고 Add Device를 선택한 다음 Available Devices에서 추가할 연결된 Horizon 장치를 선택합니다. Save를 선택하고 각 장치에 알아보기 쉬운 이름을 지정하거나 기본 제품 이름을 유지합니다. 추가가 완료되면 장치들이 Horizon Control에 함께 표시되고 해당 I/O를 Horizon Control Mixer 및 Routing Matrix에서 사용할 수 있습니다.
Horizon Control에서 장치를 제거해도 이전 구성은 삭제되지 않습니다. 동일한 Horizon을 나중에 다시 연결하고 추가하면 해당 구성이 다시 불러와집니다.
Primary Horizon 선택하기

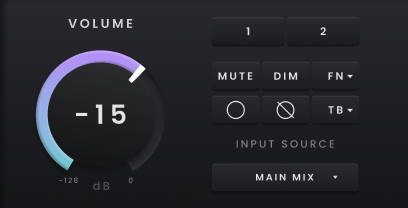

연결된 Horizon 중 한 대는 항상 Primary 장치입니다. Primary는 활성 모니터링 시스템을 제어하고 Monitor Controller 화면을 제공하며, 해당 장치의 Monitor Controller Speaker Layout 소스를 Routing Matrix에서 사용할 수 있게 합니다. 한 번에 하나의 연결된 Horizon 장치만 활성 모니터링 시스템을 제공할 수 있습니다.
Horizon Control에서 Hardware Settings > Add Device를 여세요. 모니터링에 사용할 Horizon을 가장 먼저 추가하면 해당 장치가 Primary가 됩니다. 그런 다음 나머지 Horizon 장치를 추가하세요. Primary를 변경하려면 Horizon Control에서 장치들을 제거한 후, 새 Primary를 먼저 추가하고 나머지 장치를 다시 추가하세요.
이전 Primary의 모니터링 구성은 Horizon 시스템에 유지되므로 나중에 다시 Primary로 설정하면 해당 설정이 복원됩니다.
여러 Horizon 장치를 사용하는 경우 Primary의 BNC 워드 클록 출력을 다음 장치의 워드 클록 입력에 연결하세요. Horizon Control에 표시된 장치 순서에 따라 BNC 연결을 이어 가세요. 장치 순서가 바뀌면 BNC 연결도 변경하세요. 클록 상태가 노란색이면 워드 클록 연결과 설정을 확인하세요.

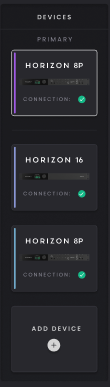

Hardware Settings에 표시되는 장치 순서는 Mixer Fast Scroll Bar에도 반영되므로, 규모가 큰 시스템에서는 알아보기 쉬운 장치 이름이 특히 유용합니다. Horizon 장치가 하나만 연결되어 있으면 Fast Scroll Bar가 숨겨집니다. 캐스케이드 시스템에서는 채널 목록을 더 빠르게 탐색할 수 있도록 표시됩니다.
시스템 및 장치 설정
Hardware Settings에는 시스템 전체에 적용되는 컨트롤과 선택한 Horizon 장치에 적용되는 설정이 모두 포함됩니다.
Global settings
- Clock Source - Horizon이 타이밍 마스터일 때는 Internal을 선택하고, 해당 광 디지털 뱅크로 들어오는 디지털 신호를 Horizon이 따를 때는 Digital 1 또는 Digital 2를 선택하며, 시스템이 별도의 BNC 워드 클록 소스를 따를 때는 External (Word Clock)을 선택합니다. 여러 Horizon 장치를 연결한 체인에서도 Secondary 장치에는 Primary 장치의 BNC 워드 클록이 필요합니다.
- Sample Rate - 44.1, 48, 88.2, 96, 176.4 또는 192 kHz. DAW 및 연결된 다른 디지털 장비도 동일한 샘플 레이트로 설정하십시오.

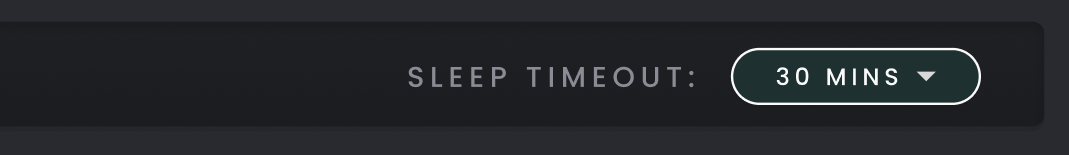

- Sleep Timeout - Never, 5분, 15분, 30분, 1시간 또는 2시간. 이 설정은 Horizon 체인 전체에 적용됩니다.
Horizon 8P 아날로그 레퍼런스 레벨
Horizon 8P가 주변 아날로그 장비의 동작 레벨과 맞아야 할 때 입력 및 출력 레퍼런스 레벨 설정을 사용합니다.
채널이 Mic/Line 연결 또는 D-sub 리턴 중 어느 쪽을 사용하든 입력 1–8은 +18 dB 또는 +24 dB로 설정할 수 있습니다.
D-sub 라인 출력 1–8, Main 모니터 출력 9–10 및 추가 TRS 라인 출력 11–12의 출력 레퍼런스 레벨도 +18 dB 또는 +24 dB로 설정할 수 있습니다. 이러한 아날로그 레퍼런스 레벨은 Monitor Settings의 캘리브레이션된 모니터 Reference Level과 별개입니다.

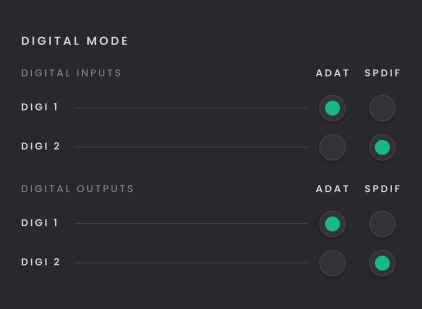

Digital mode
연결된 광 장비에 맞춰 선택한 Horizon 8P에 ADAT 또는 S/PDIF를 선택합니다. Horizon Control은 선택한 모드에 맞춰 사용 가능한 디지털 채널과 Routing Matrix를 업데이트하며, S/PDIF 모드에서는 2채널 디지털 경로가 표시됩니다.
Function assignment
Horizon 8P Function 버튼은 Hardware Settings에서도 할당할 수 있습니다. 이 할당은 하드웨어와 공유되므로 Horizon Control에서 변경하면 전면 패널에서 사용할 수 있는 기능도 업데이트됩니다.
Word Clock Termination
Horizon 8P가 BNC 워드 클록을 수신하는 체인의 마지막 장치이거나 유일한 장치인 경우 75 Ω Word Clock Termination을 활성화합니다. 클록 연결이 다른 수신 장치로 계속 이어지는 경우에는 터미네이션을 비활성화된 상태로 두십시오.

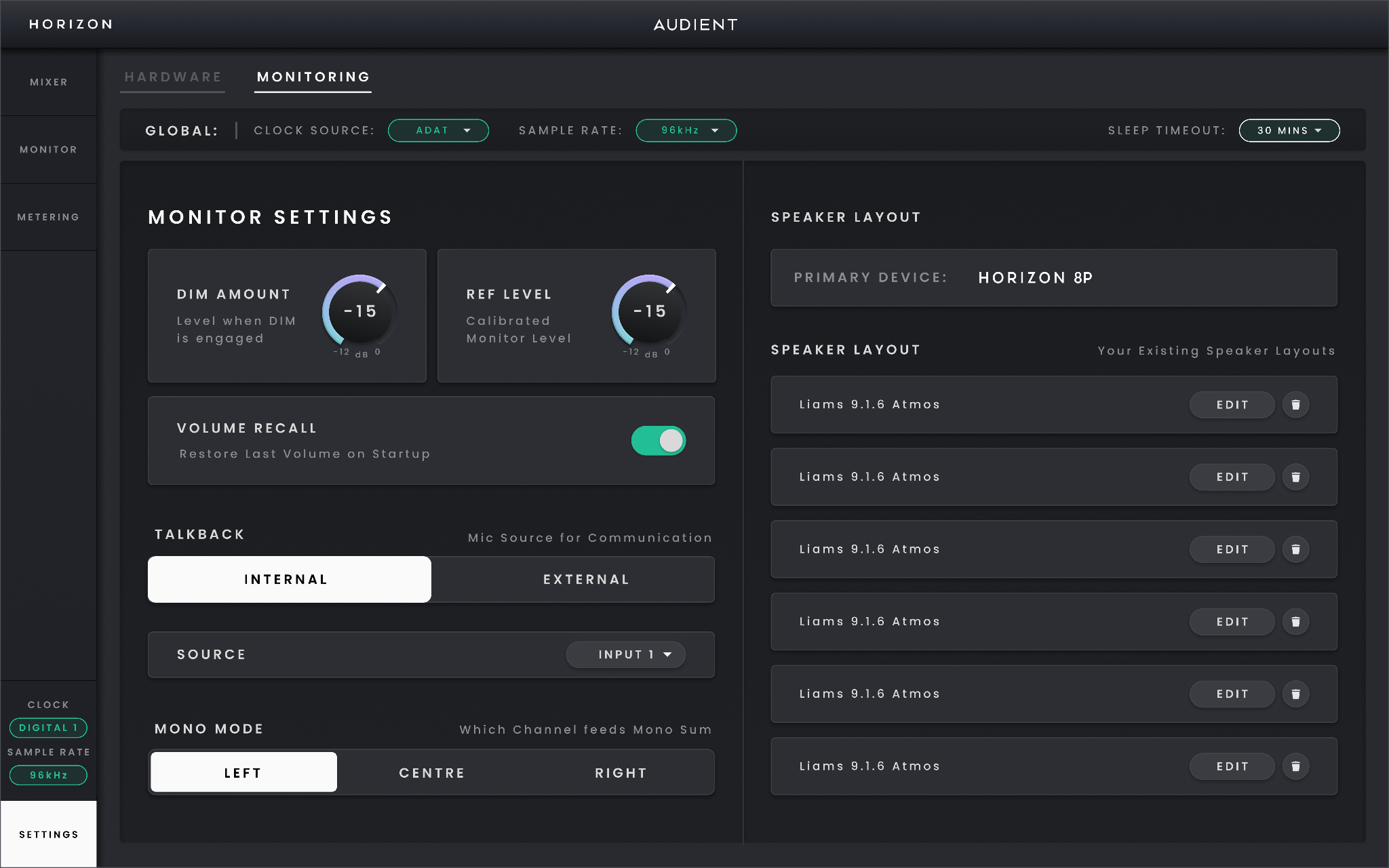

Monitor Settings
Monitor Settings는 Primary Horizon 장치에 적용되며 아날로그 I/O의 레퍼런스 방식이 아니라 모니터 경로의 동작을 제어합니다.
- Dim Amount - Dim 감소량을 −12 dB에서 0 dB 사이로 설정합니다. 기본값은 −10 dB입니다.
- Reference Level - 할당 가능한 Function 컨트롤에서 사용할 캘리브레이션된 모니터 청취 레벨을 저장합니다.
- Volume Recall — 전원을 켠 후 Horizon이 Thunderbolt를 통해 호스트 컴퓨터에 연결되면 이전 모니터 볼륨을 복원합니다.

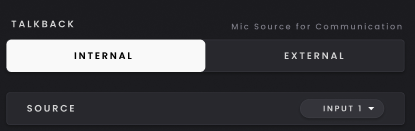

- Talkback — Horizon의 내장 Talkback 마이크를 사용합니다.
- Mono Mode - 모노 모니터링에 사용할 Left, Centre 또는 Right를 선택합니다.

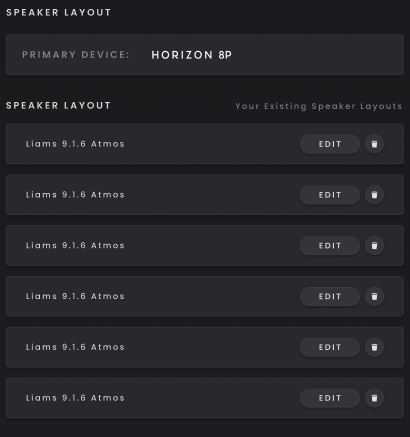

- Speaker Layouts - Primary Horizon 장치에 저장된 레이아웃을 확인, 편집, 이름 변경 또는 삭제합니다. 최대 6개의 레이아웃을 저장할 수 있습니다.
