Hardware Settings 与多设备

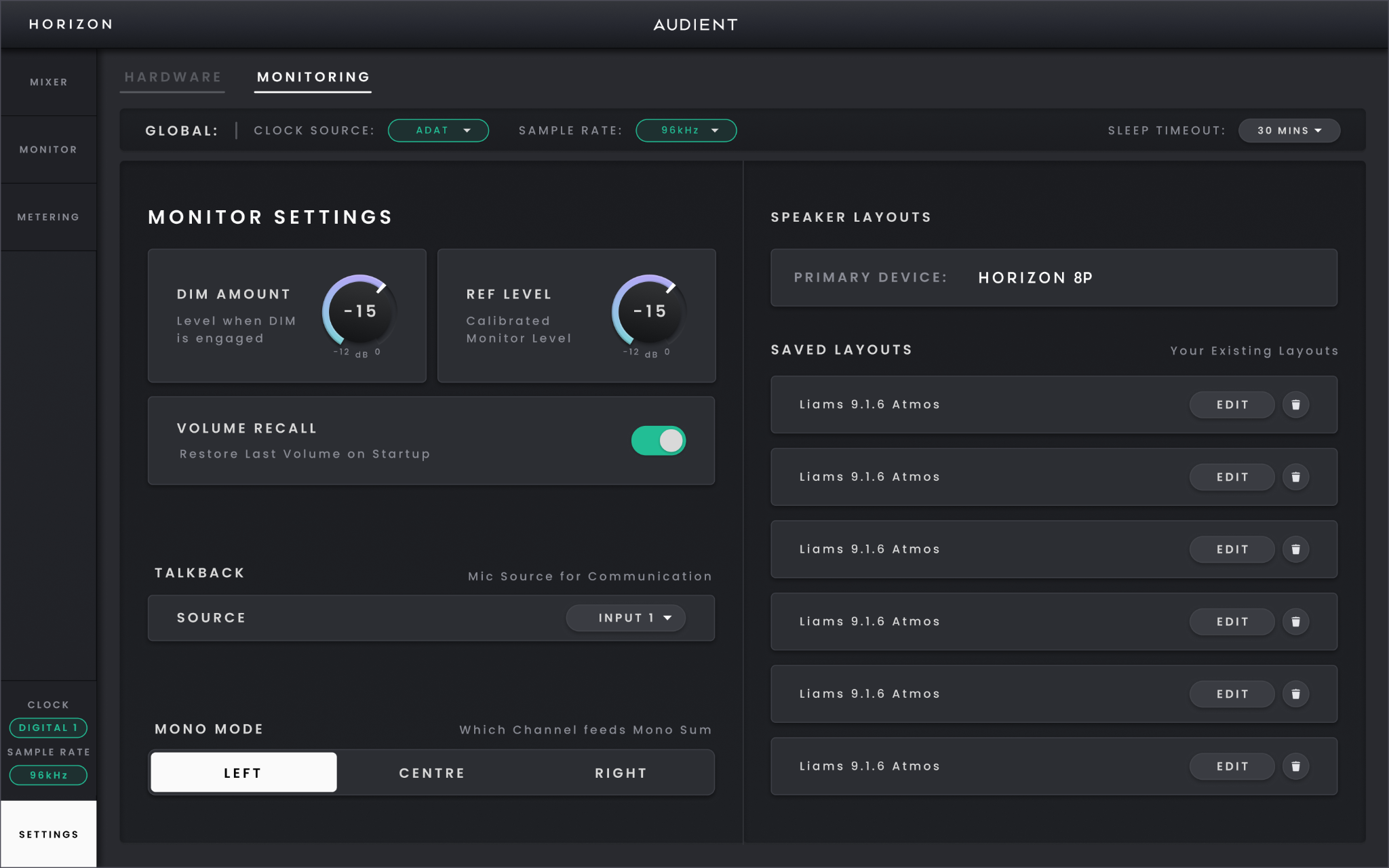

Horizon 8P Hardware Settings。

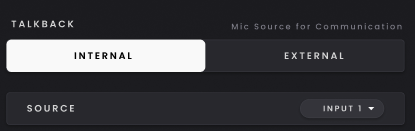

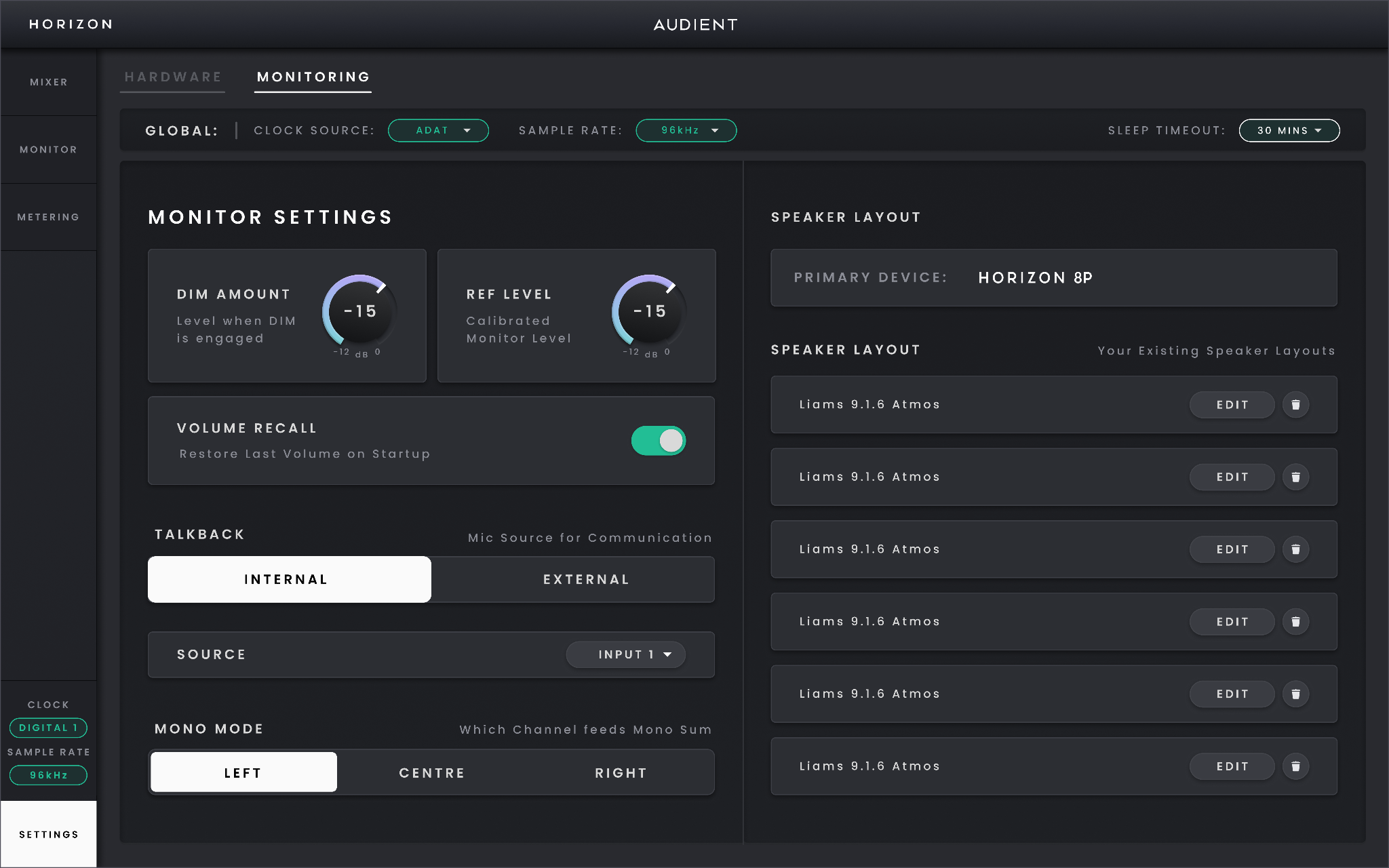

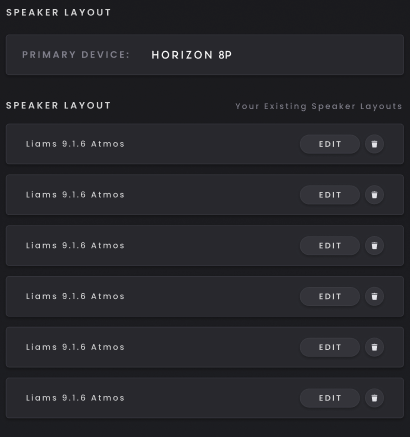

Horizon 8P Monitor Settings。

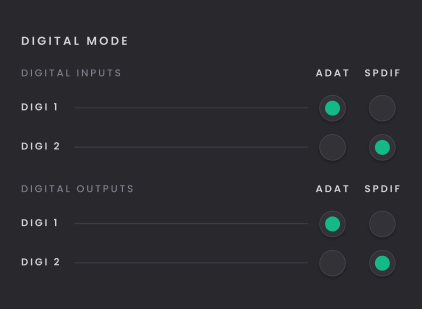

需要配置 Horizon 系统本身时，请使用 Hardware Settings，包括已连接设备、时钟、采样率、模拟参考电平、Digital Mode 和路由。Monitor Settings 与其并列，用于影响当前监听路径的设置。

使用多台 Horizon

Horizon Control 最多可管理四台已连接的 Horizon 设备。使用 Thunderbolt 将第一台设备连接至主机电脑，再根据需要从该设备的第二个 Thunderbolt 端口继续串联至下一台 Horizon。由四台 Horizon 32 组成的系统最多可提供 200 × 200 I/O 通道。

Thunderbolt 只负责设备之间与主机的连接。多台 Horizon 系统还需要单独的 BNC 字时钟连接，使所有设备共享同一时序参考。Primary Horizon 为 Horizon 链使用其内部时钟，从属设备从 Primary 接收字时钟。整个数字系统应只使用一个时钟主设备。

important

串联多台 Horizon 设备时，需要单独的 BNC 字时钟线缆。

完成硬件和 BNC 时钟连接后，从 Hardware Settings 将已连接设备添加至 Horizon Control。如果连接了多台相同的 Horizon 设备，可使用 Identify 确认正在添加的物理设备。

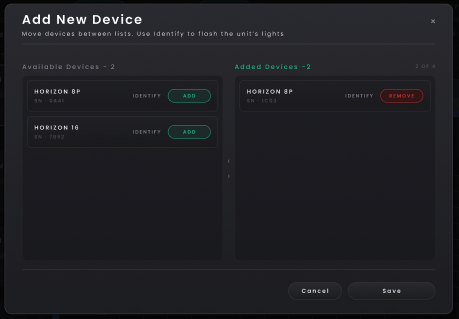

Add New Device 窗口。

打开 Hardware Settings 并选择 Add Device，然后从 Available Devices 中选择要添加的已连接 Horizon 设备。选择 Save，并为每台设备指定便于识别的名称，也可以保留默认产品名称。添加后，这些设备会共同显示在 Horizon Control 中，其 I/O 也会出现在 Horizon Control Mixer 和 Routing Matrix 中。

从 Horizon Control 中移除设备不会清除其之前的配置。如果之后重新连接并添加同一台 Horizon，该配置会恢复。

选择 Primary Horizon

已连接的 Horizon 中始终有一台是 Primary 设备。Primary 控制当前监听系统，提供 Monitor Controller 视图，并使其 Monitor Controller Speaker Layout 音源可用于 Routing Matrix。任一时刻只能由一台已连接的 Horizon 提供当前监听系统。

在 Horizon Control 中打开 Hardware Settings > Add Device。首先添加要用于监听的 Horizon，该设备即成为 Primary。然后添加其他 Horizon 设备。要更换 Primary，请从 Horizon Control 中移除设备，再以新的 Primary 为首重新添加。

之前的 Primary 监听配置会由 Horizon 系统保留，因此之后再次将其设为 Primary 时，这些设置会恢复。

使用多台 Horizon 时，将 Primary 的 BNC 字时钟输出连接到下一台设备的字时钟输入。按照 Horizon Control 中显示的设备顺序继续连接 BNC 线缆。如果设备顺序发生变化，请相应调整 BNC 连接。如果设备的时钟状态显示为黄色，请检查字时钟连接和设置。

Horizon 8P Hardware Settings 与多设备，选择 Primary Horizon

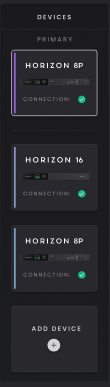

Hardware Settings 中显示的设备顺序也会反映在 Mixer Fast Scroll Bar 中，因此在较大型系统中，为设备设置便于识别的名称尤其有用。仅连接一台 Horizon 设备时，Fast Scroll Bar 会隐藏。在级联系统中，它会显示，以便更快地浏览通道列表。

系统与设备设置

Hardware Settings 同时包含系统范围控制以及当前所选 Horizon 设备的设置。

Global settings

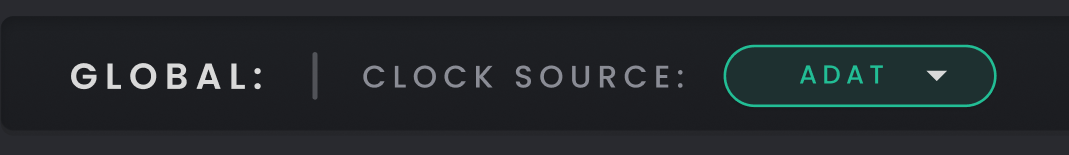

Clock Source — 当 Horizon 是时序主设备时选择 Internal；当 Horizon 跟随相应光纤接口收到的数字信号时选择 Digital 1 或 Digital 2；当系统跟随单独的 BNC 字时钟源时选择 External (Word Clock)。在多台 Horizon 串联系统中，从属设备仍需要从 Primary 设备接收 BNC 字时钟。
