후면 패널 및 연결

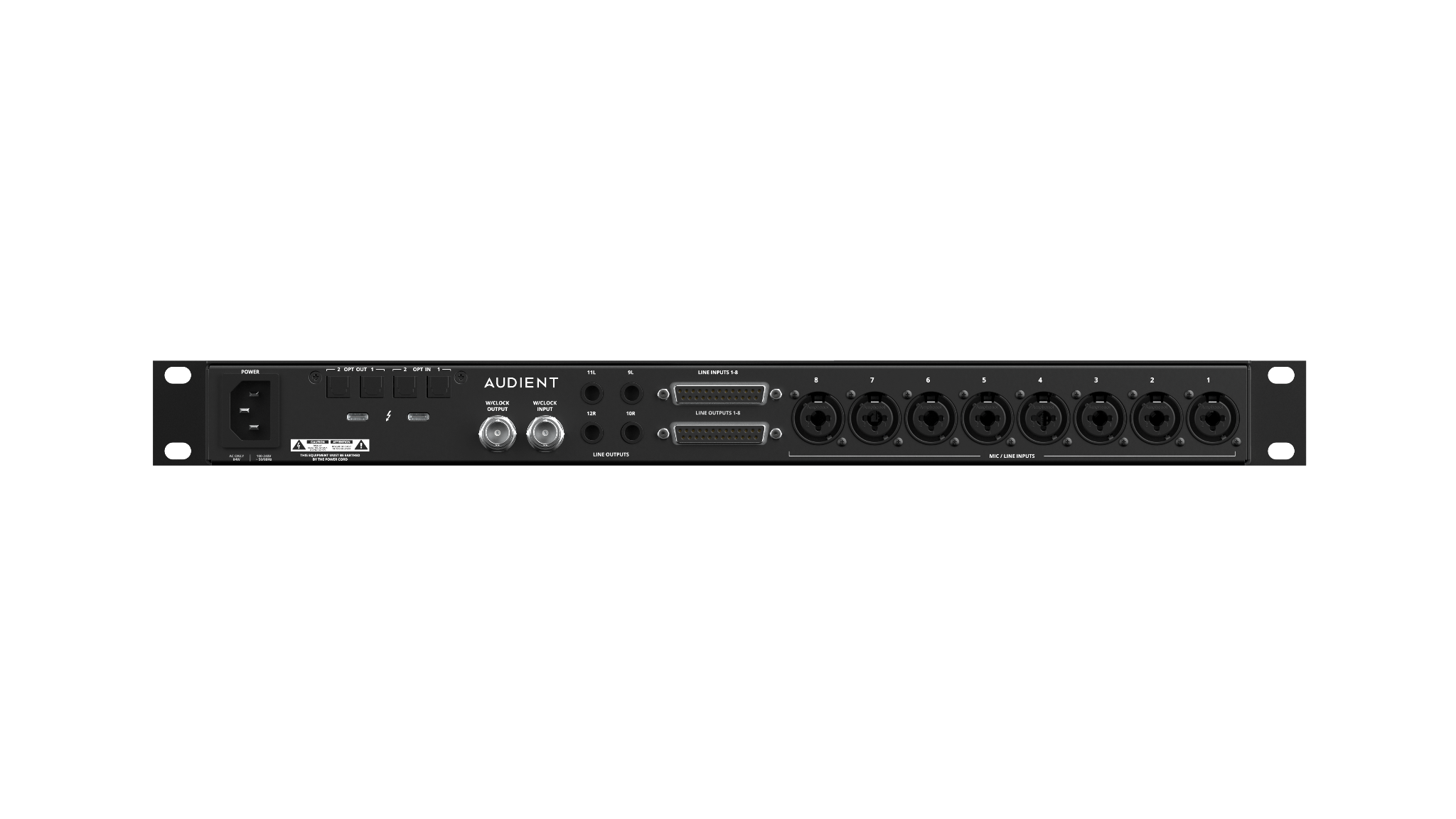

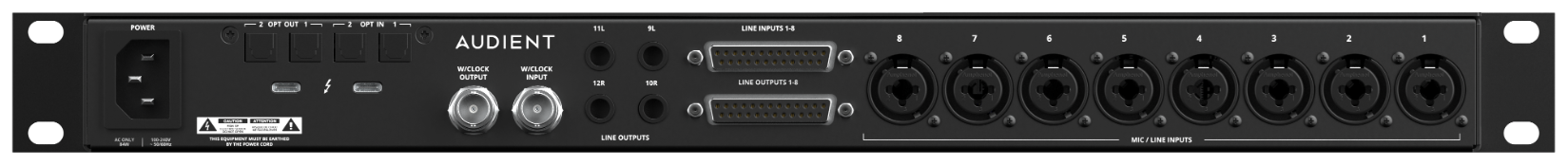

Horizon 8P 후면 패널.

후면 패널에는 전원 연결, Thunderbolt 연결, 광 디지털 I/O, 워드 클록, 아날로그 라인 I/O 및 8개의 Audient Console 프리앰프 입력이 있습니다. D-sub 라인 리턴은 Mic/Line 프리앰프와 입력 채널 1–8을 공유하지만 D-sub 라인 출력은 독립적으로 계속 사용할 수 있습니다.

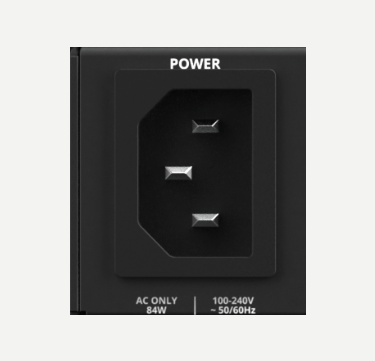

IEC 전원

Horizon 8P는 100–240 VAC, 50/60 Hz IEC 전원 입력으로 작동합니다.

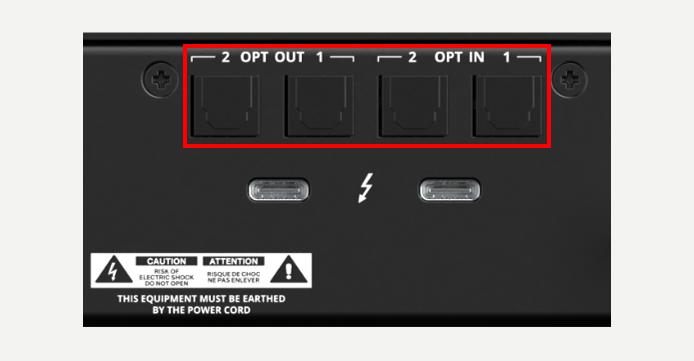

광 입력 및 출력

광 디지털 입력 2개와 광 디지털 출력 2개가 Horizon Control에 표시되는 두 개의 디지털 I/O 뱅크를 제공합니다. Hardware Settings에서 ADAT 또는 S/PDIF 모드를 선택합니다. 사용 가능한 채널 수는 샘플 레이트와 선택한 모드에 따라 달라지며, ADAT 입력 및 출력은 최대 16채널까지 사용할 수 있습니다.

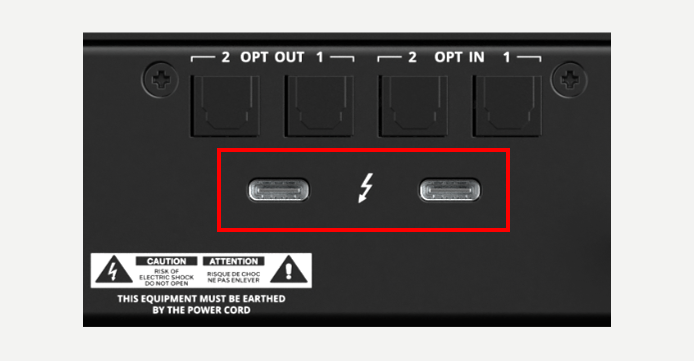

Thunderbolt 포트

Thunderbolt 포트 2개는 Horizon 8P와 호스트 컴퓨터 사이에서 오디오 및 제어 데이터를 전송하며 추가 Horizon 장치를 데이지 체인 방식으로 연결할 수 있게 합니다. 첫 번째 Horizon 장치를 호스트 컴퓨터에 연결한 다음, 해당 장치의 두 번째 Thunderbolt 포트를 사용하여 다음 Horizon 장치를 연결합니다. 이후 장치에서는 어느 포트든 사용할 수 있습니다.

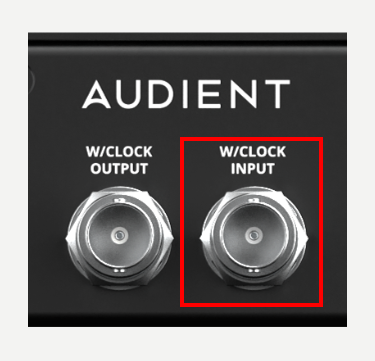

워드 클록 입력

워드 클록 입력은 Horizon 장치를 들어오는 워드 클록 신호에 동기화할 때 사용합니다. 여러 Horizon 장치를 사용하는 시스템에서는 Secondary Horizon 장치가 Primary 장치로부터 워드 클록을 수신하며, Primary 장치는 내부 클록을 사용합니다.

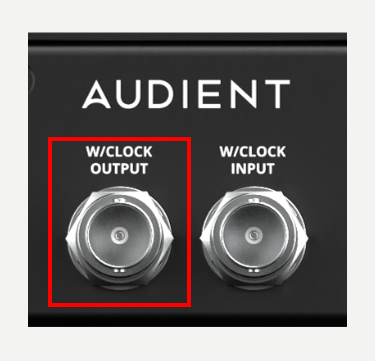

워드 클록 출력

워드 클록 출력 1개는 Horizon 8P의 클로킹 정보를 연결된 확장 장치로 전송합니다. 추가 Horizon 장치 또는 타사 ADAT 확장 장치에 사용할 수 있습니다.

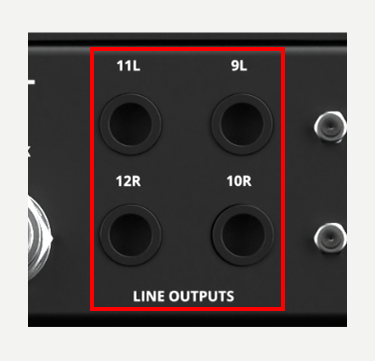

라인 출력

채널 9–12에는 TRS 라인 출력 4개가 제공됩니다. 출력 9–10은 전용 Main 모니터 출력입니다. 출력 11–12는 추가 TRS 라인 출력이며 Horizon Control에서 필요에 따라 라우팅할 수 있습니다.

D-sub 라인 입력

Tascam 형식 DB25 커넥터를 통해 라인 입력 8개가 제공됩니다. 각 D-sub 리턴은 해당 Mic/Line 입력과 채널을 공유하므로 같은 채널에서 두 소스를 동시에 사용할 수 없습니다. 소스 선택은 채널별로 이루어집니다. 예를 들어 채널 1–4는 Mic/Line을 사용하고 채널 5–8은 D-sub 리턴을 사용하도록 설정할 수 있습니다.

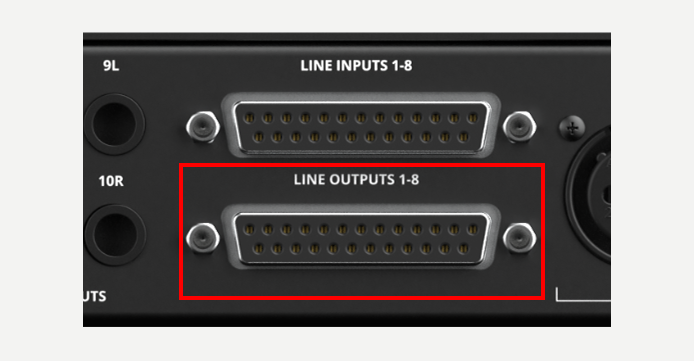

D-sub 라인 출력

Tascam 형식 DB25 커넥터를 통해 라인 출력 8개가 제공됩니다. D-sub 라인 입력과 달리, 이 출력들은 채널 1–8에서 어떤 입력 소스를 선택했는지와 관계없이 계속 사용할 수 있습니다. 두 아날로그 D-sub 커넥터 모두 Tascam/AES59 핀 배열을 사용합니다: 채널 1 +/−/실드 = 24/12/25; 채널 2 = 10/23/11; 채널 3 = 21/9/22; 채널 4 = 7/20/8; 채널 5 = 18/6/19; 채널 6 = 4/17/5; 채널 7 = 15/3/16; 채널 8 = 1/14/2. 핀 13은 사용하지 않습니다. 밸런스드 아날로그 Tascam 표준 DB25 멀티코어 또는 브레이크아웃 케이블을 사용하십시오.

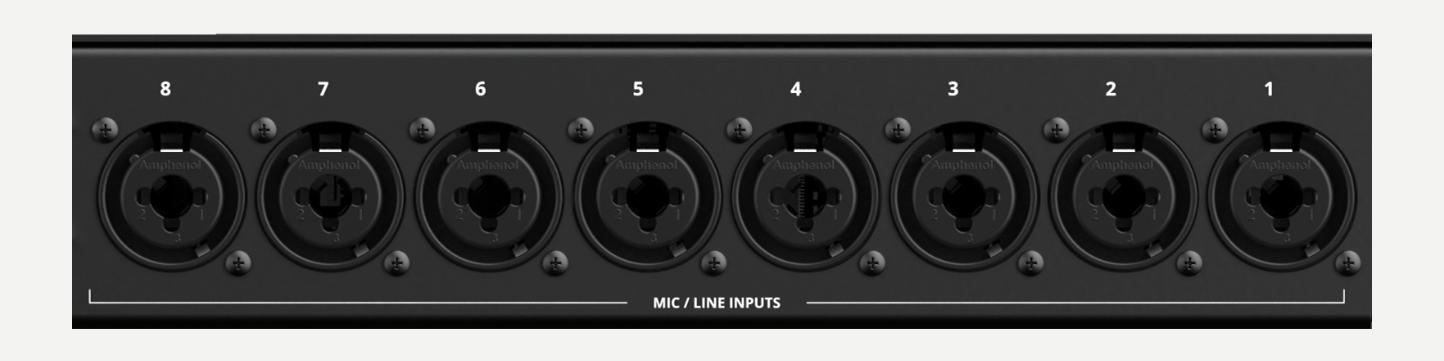

프리앰프 입력

콤비잭 커넥터를 사용하는 Audient Console 프리앰프 8개가 제공됩니다. 입력 설정은 전면 패널과 Horizon Control에서 제어할 수 있습니다.
