リアパネルと接続

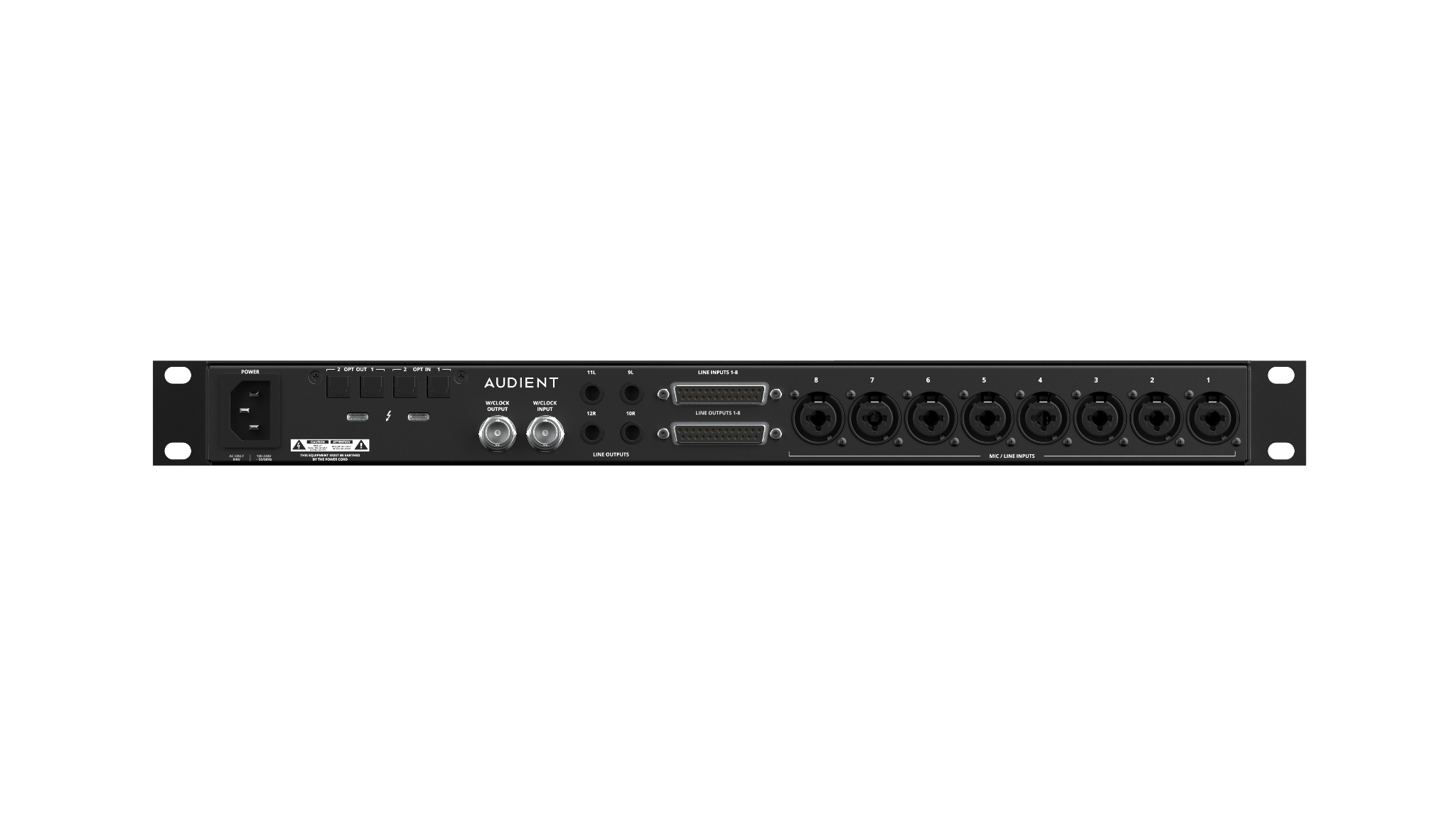

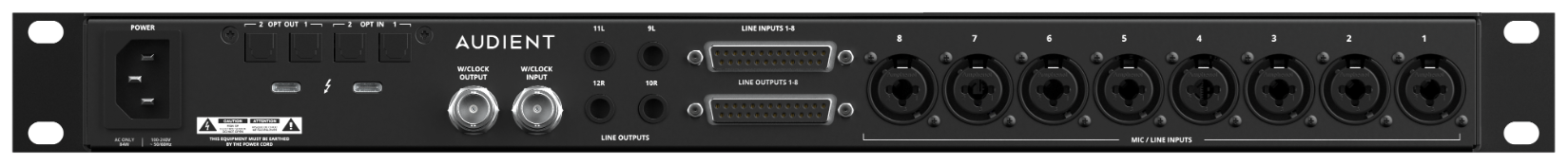

Horizon 8Pリアパネル。
リアパネルには、電源接続、Thunderbolt接続、光デジタルI/O、ワードクロック、アナログラインI/O、および8系統のAudient Consoleプリアンプ入力があります。D-subラインリターンはMic/Lineプリアンプと入力チャンネル1～8を共有しますが、D-subライン出力は独立して常に使用できます。

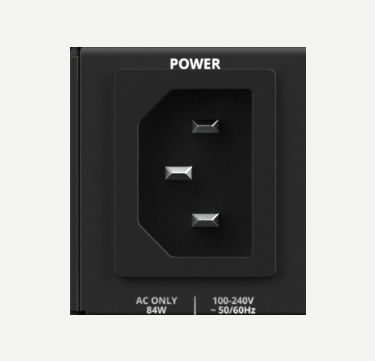

IEC電源
Horizon 8Pは、100～240 VAC、50/60 HzのIEC電源入力から電源を供給します。

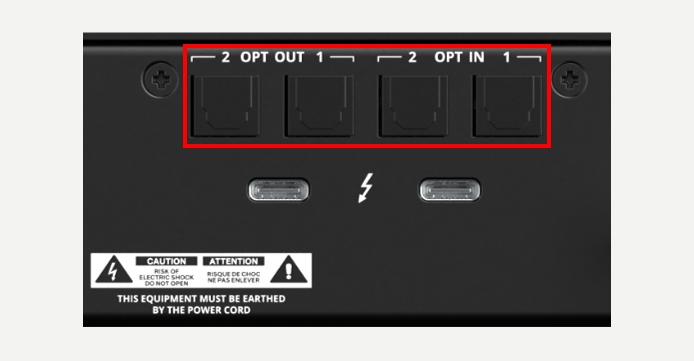

光デジタル入出力
光デジタル入力×2と光デジタル出力×2により、Horizon Controlに表示される2つのデジタルI/Oバンクを使用できます。Hardware SettingsでADATまたはS/PDIFモードを選択します。使用可能なチャンネル数はサンプルレートと選択したモードによって異なり、ADATでは最大16チャンネルの入出力を使用できます。

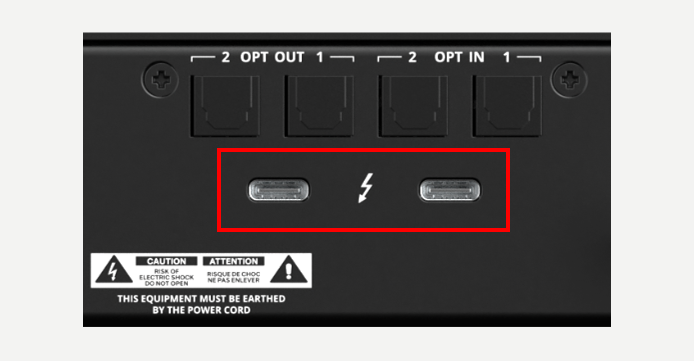

Thunderboltポート
Thunderboltポート×2は、Horizon 8Pとホストコンピューター間でオーディオおよびコントロールデータを伝送し、追加のHorizonデバイスをデイジーチェーン接続できます。最初のHorizonデバイスをホストコンピューターへ接続し、もう一方のThunderboltポートから次のHorizonデバイスへ接続します。以降のデバイスでは、どちらのポートも使用できます。

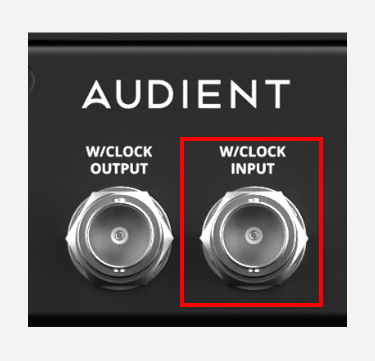

ワードクロック入力
ワードクロック入力は、Horizonデバイスを入力されるワードクロック信号に同期させるために使用します。複数台のHorizonシステムでは、SecondaryのHorizonデバイスがPrimaryデバイスからワードクロックを受け取り、Primaryデバイスは内部クロックを使用します。

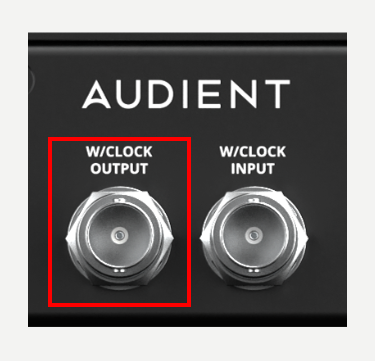

ワードクロック出力
ワードクロック出力×1は、Horizon 8Pから接続されたエキスパンダー機器へクロック情報を送信します。追加のHorizonデバイスまたは他社製ADATエキスパンダーに使用できます。

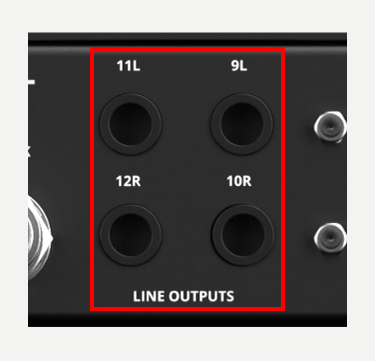

ライン出力
チャンネル9～12にはTRSライン出力×4があります。出力9～10は専用Mainモニター出力です。出力11～12は追加のTRSライン出力で、Horizon Controlで必要に応じてルーティングできます。
D-subライン入力
TascamフォーマットのDB25コネクター経由で8系統のライン入力を使用できます。各D-subリターンは対応するMic/Line入力とチャンネルを共有するため、同じチャンネルで2つのソースを同時に使用することはできません。選択はチャンネルごとに行えます。たとえば、チャンネル1～4でMic/Lineを使用し、チャンネル5～8でD-subリターンを使用できます。

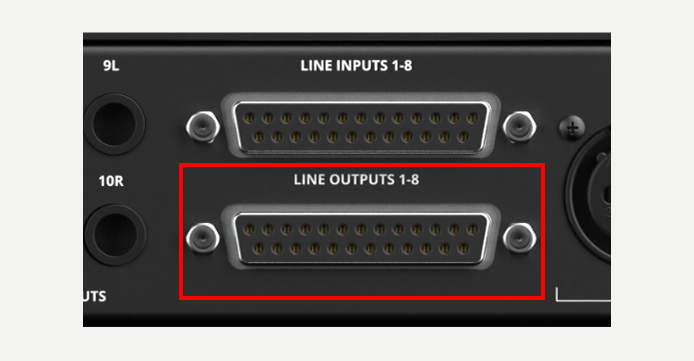

D-subライン出力
TascamフォーマットのDB25コネクター経由で8系統のライン出力を使用できます。D-subライン入力とは異なり、チャンネル1～8でどの入力ソースを選択していても、これらの出力は使用可能です。両方のアナログD-subコネクターはTascam/AES59ピン配列を使用します。チャンネル1 +/−/screen = 24/12/25、チャンネル2 = 10/23/11、チャンネル3 = 21/9/22、チャンネル4 = 7/20/8、チャンネル5 = 18/6/19、チャンネル6 = 4/17/5、チャンネル7 = 15/3/16、チャンネル8 = 1/14/2です。Pin 13は未使用です。バランス仕様のアナログTascam規格DB25マルチケーブル（loom）またはブレイクアウトケーブルを使用してください。

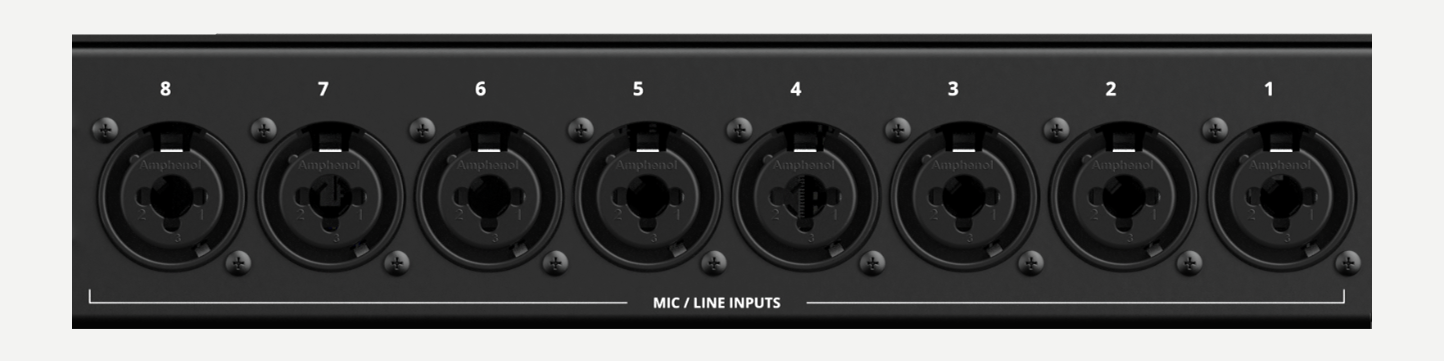

プリアンプ入力
コンボジャックコネクターを備えたAudient Consoleプリアンプ×8。入力設定はフロントパネルおよびHorizon Controlから操作できます。
