E/S digital e clocking
Fundamentos de clocking
Dispositivos de áudio digital precisam compartilhar uma referência de tempo comum para transferir áudio corretamente. Um dispositivo fornece o clock usado pelo restante do sistema digital conectado.
Ao conectar o Horizon 8P a outros equipamentos de áudio digital, configure o sistema para que um dispositivo forneça o master clock e os demais dispositivos conectados se sincronizem a ele. Em um sistema com vários dispositivos Horizon, o dispositivo Horizon Primary usa seu clock interno e os dispositivos Horizon secundários recebem word clock do dispositivo Primary.
Escolha de uma fonte de clock
O Horizon Control oferece as seguintes configurações de Clock Source:
- Internal — usa o clock interno do dispositivo Horizon.
- Digital 1 — sincroniza o Horizon com o sinal digital recebido em Digital 1.
- Digital 2 — sincroniza o Horizon com o sinal digital recebido em Digital 2.
- External (Word Clock) — sincroniza com uma fonte de word clock recebida. Em um sistema com vários dispositivos Horizon, os dispositivos secundários recebem word clock do dispositivo Primary.
Correspondência das taxas de amostragem
Todos os dispositivos do sistema de áudio digital devem operar na mesma taxa de amostragem. O sistema Horizon usa uma única configuração global de taxa de amostragem para os dispositivos Horizon conectados.
Uma fonte de clock incorreta ou taxas de amostragem incompatíveis podem causar cliques, estalos ou distorção.
Verificação do status do clock e da entrada digital
A tela Status do painel frontal do Horizon 8P mostra a taxa de amostragem atual, o formato de entrada digital e o status do clock da entrada digital.
O Horizon Control mostra a fonte de clock e a taxa de amostragem atuais como indicadores de status do sistema. Clique duas vezes em qualquer um dos indicadores para abrir Hardware Settings.
Terminação de word clock
O Horizon 8P oferece terminação de word clock de 75 Ω comutável pelo menu Settings do painel frontal. A configuração pode ser ativada ou desativada pela Motion UI.
Word clock e vários dispositivos Horizon
O Horizon 8P oferece entrada e saída de word clock. Quando os dispositivos Horizon são conectados em cascata via Thunderbolt, o dispositivo Primary fornece word clock aos dispositivos secundários para manter o hardware Horizon conectado sincronizado.
Uso de um master de word clock externo
Quando o sistema Horizon estiver seguindo uma fonte externa de word clock BNC:
- Conecte a fonte de clock externa à entrada word clock do Horizon.
- Selecione External (Word Clock) em Hardware Settings.
- Certifique-se de que a fonte externa e o Horizon usem a mesma taxa de amostragem.
- Verifique na tela Status do Horizon 8P se a taxa de amostragem esperada e o status do clock digital são exibidos.
E/S digital
O Horizon 8P oferece duas entradas digitais ópticas e duas saídas digitais ópticas. A configuração Digital Mode seleciona a operação ADAT ou S/PDIF para o dispositivo Horizon selecionado.

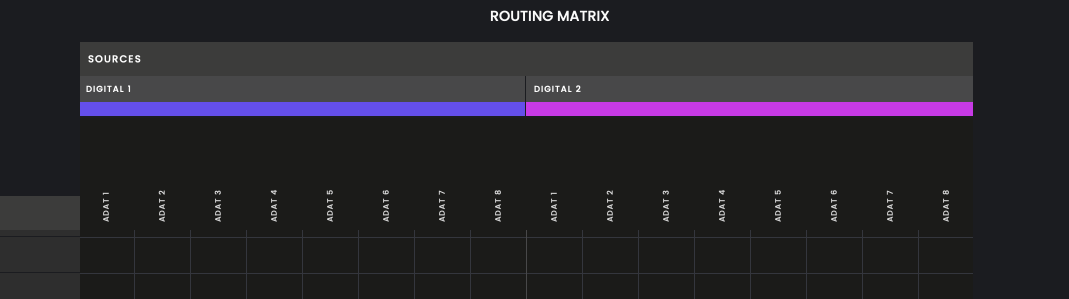

Quantidade de canais ADAT
O Horizon 8P oferece as seguintes quantidades de canais ADAT:
| Taxa de amostragem | Digital 1 | Digital 2 | E/S digital total |
|---|---|---|---|
| 48 kHz | 8 canais | 8 canais | 16 canais |
| 96 kHz | 4 canais | 4 canais | 8 canais |
| 192 kHz | 2 canais | 2 canais | 4 canais |
Em taxas de amostragem mais altas, os primeiros canais de cada porta digital permanecem disponíveis enquanto os canais posteriores ficam indisponíveis. Por exemplo, a 96 kHz, os canais 1–4 de cada porta digital permanecem disponíveis.

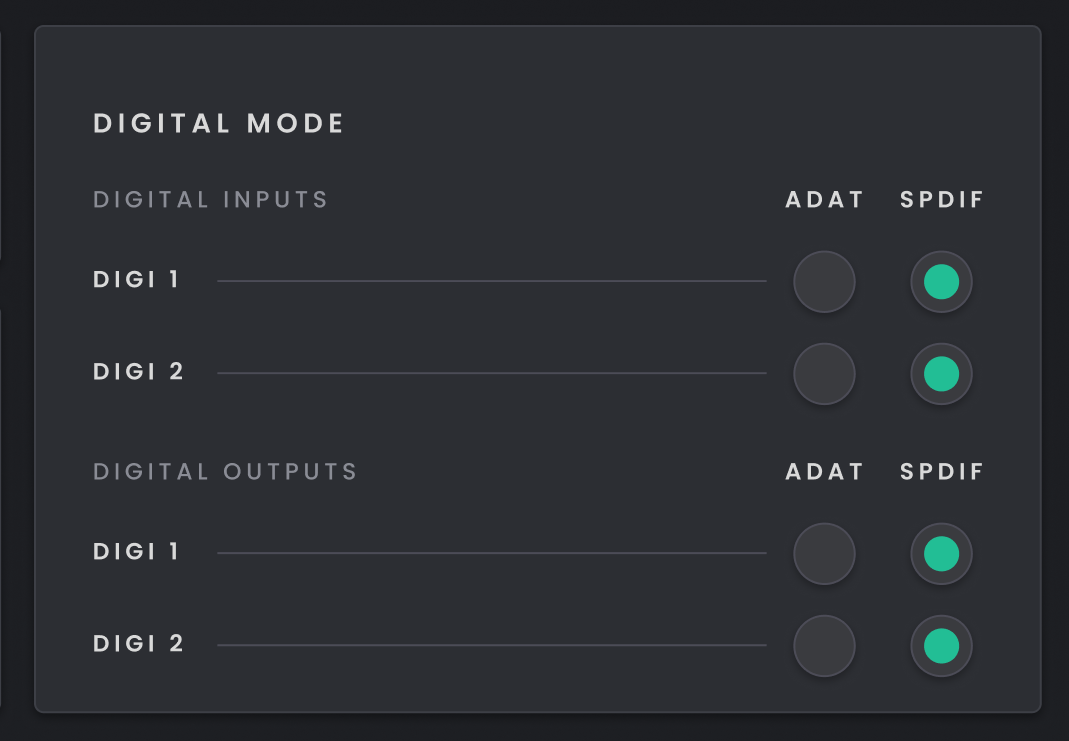

Modo S/PDIF
Quando o modo S/PDIF é selecionado, as entradas e saídas digitais 1–2 são exibidas e a Routing Matrix é atualizada para refletir o modo selecionado.
S/PDIF oferece suporte a taxas de amostragem de até 96 kHz.
Taxas de amostragem
O Horizon oferece suporte às seguintes taxas de amostragem:
- 44.1 kHz
- 48 kHz
- 88.2 kHz
- 96 kHz
- 176.4 kHz
- 192 kHz
A taxa de amostragem selecionada se aplica globalmente a todos os dispositivos Horizon na cadeia.
