Digital I/O और Clocking

Clocking की मूल बातें

Digital ऑडियो को सही तरीके से transfer करने के लिए डिजिटल ऑडियो डिवाइसेज़ को एक common timing रेफ़रेंस साझा करना होता है। कनेक्टेड डिजिटल सिस्टम के बाकी डिवाइसेज़ जिस क्लॉक का इस्तेमाल करते हैं, वह एक डिवाइस प्रदान करता है।

Horizon 8P को दूसरे डिजिटल ऑडियो इक्विपमेंट से कनेक्ट करते समय सिस्टम को इस तरह कॉन्फ़िगर करें कि एक डिवाइस मास्टर क्लॉक दे और बाकी कनेक्टेड डिवाइसेज़ उससे synchronise हों। Multi-Horizon सिस्टम में Primary Horizon डिवाइस अपना इंटरनल क्लॉक इस्तेमाल करता है और secondary Horizon डिवाइसेज़ Primary डिवाइस से वर्ड क्लॉक प्राप्त करते हैं।

क्लॉक सोर्स चुनना

Horizon Control निम्न क्लॉक-सोर्स सेटिंग्स देता है:

• Internal — Horizon डिवाइस के इंटरनल क्लॉक का इस्तेमाल करता है।

• Digital 1 — Horizon को Digital 1 पर आने वाले डिजिटल सिग्नल से synchronise करता है।

• Digital 2 — Horizon को Digital 2 पर आने वाले डिजिटल सिग्नल से synchronise करता है।

• एक्सटर्नल (Word Clock) — आने वाले वर्ड क्लॉक सोर्स से synchronise करता है। Multi-Horizon सिस्टम में secondary डिवाइसेज़ Primary डिवाइस से वर्ड क्लॉक प्राप्त करते हैं।

Sample rates match करना

Digital ऑडियो सिस्टम के सभी डिवाइसेज़ को समान सैंपल रेट पर operate करना चाहिए। Horizon सिस्टम कनेक्टेड Horizon डिवाइसेज़ के लिए एक global sample-rate सेटिंग इस्तेमाल करता है।

गलत क्लॉक सोर्स या mismatched सैंपल रेट clicks, pops या distortion का कारण बन सकता है।

क्लॉक और डिजिटल इनपुट स्टेटस जाँचना

Horizon 8P का फ्रंट-पैनल स्टेटस स्क्रीन मौजूदा सैंपल रेट, डिजिटल इनपुट फ़ॉर्मैट और डिजिटल इनपुट क्लॉक स्टेटस दिखाता है।

Horizon Control मौजूदा क्लॉक सोर्स और सैंपल रेट को सिस्टम-स्टेटस इंडिकेटर्स के रूप में दिखाता है। Hardware Settings खोलने के लिए किसी भी इंडिकेटर पर डबल-क्लिक करें।

Word क्लॉक termination

Horizon 8P फ्रंट-पैनल Settings मेन्यू से switchable 75 Ω वर्ड क्लॉक टर्मिनेशन देता है। Motion UI से सेटिंग को इनेबल या डिसेबल किया जा सकता है।

Word क्लॉक और कई Horizon डिवाइसेज़

Horizon 8P में वर्ड क्लॉक इनपुट और आउटपुट दोनों हैं। जब Horizon डिवाइसेज़ को Thunderbolt के माध्यम से daisy-chain किया जाता है, तो Primary डिवाइस secondary डिवाइसेज़ को वर्ड क्लॉक देता है, ताकि कनेक्टेड Horizon हार्डवेयर synchronised रहे।

एक्सटर्नल वर्ड क्लॉक मास्टर इस्तेमाल करना

जब Horizon सिस्टम किसी एक्सटर्नल BNC वर्ड क्लॉक सोर्स को फ़ॉलो कर रहा हो:

1. एक्सटर्नल क्लॉक सोर्स को Horizon वर्ड क्लॉक इनपुट से कनेक्ट करें।
2. Hardware Settings में एक्सटर्नल (Word Clock) चुनें।
3. सुनिश्चित करें कि एक्सटर्नल सोर्स और Horizon समान सैंपल रेट इस्तेमाल कर रहे हैं।
4. Horizon 8P स्टेटस व्यू में जाँचें कि अपेक्षित सैंपल रेट और डिजिटल क्लॉक स्टेट दिखाई दे रहे हैं।

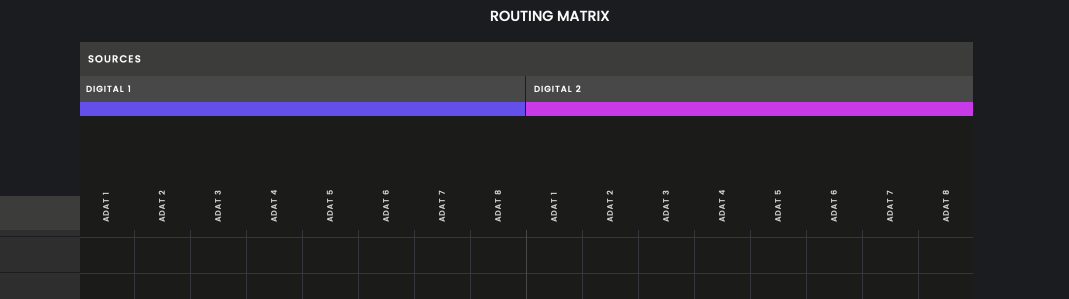

Digital I/O

Horizon 8P में दो ऑप्टिकल डिजिटल इनपुट्स और दो ऑप्टिकल डिजिटल आउटपुट्स हैं। Digital Mode सेटिंग चुना हुआ Horizon डिवाइस के लिए ADAT या S/PDIF ऑपरेशन चुनती है।

ADAT चैनल counts

Horizon 8P हर इनपुट या आउटपुट direction के लिए निम्न ADAT चैनल counts देता है:

Sample rate	Digital 1	Digital 2	हर direction में कुल channels
48 kHz	8 channels	8 channels	16 channels
96 kHz	4 channels	4 channels	8 channels
192 kHz	2 channels	2 channels	4 channels

ऊँचे सैंपल रेट्स पर हर डिजिटल पोर्ट के शुरुआती चैनल्स उपलब्ध रहते हैं, जबकि बाद के चैनल्स अनुपलब्ध हो जाते हैं। उदाहरण के लिए, 96 kHz पर हर डिजिटल पोर्ट के चैनल्स 1–4 उपलब्ध रहते हैं।

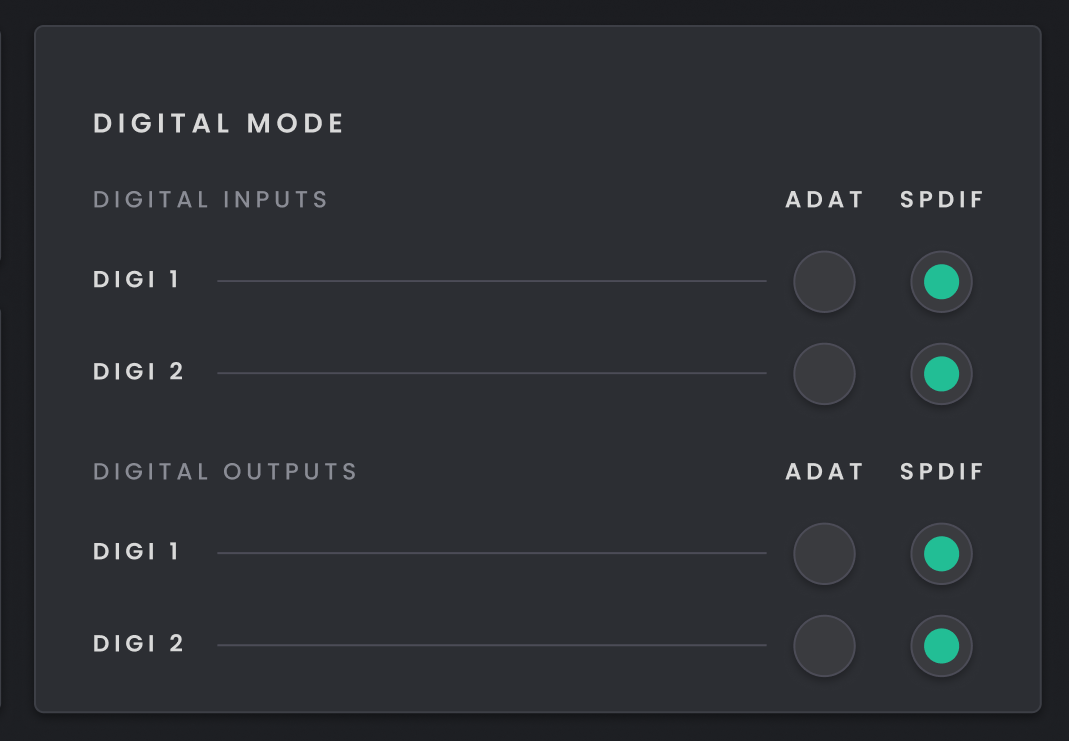

S/PDIF mode

S/PDIF मोड चुना हुआ होने पर डिजिटल इनपुट्स और आउटपुट्स 1–2 दिखाए जाते हैं और Routing Matrix चुना हुआ मोड के अनुसार अपडेट होता है।

S/PDIF 96 kHz तक की सैंपल रेट का समर्थन करता है।

Sample rates

Horizon निम्न सैंपल रेट्स सपोर्ट करता है:

• 44.1 kHz

• 48 kHz

• 88.2 kHz

• 96 kHz

• 176.4 kHz

• 192 kHz

चुना हुआ सैंपल रेट daisy chain में सभी Horizon डिवाइसेज़ पर globally लागू होता है।
