数字 I/O 与时钟

数字音频设备必须共享统一的时序参考，才能正确传输音频。将 Horizon 32 连接到其他数字音频设备时，请配置整个系统，使一台设备提供主时钟，其他已连接设备同步到该设备。

选择 Clock Source​

Horizon Control 提供以下 Clock Source 设置：

Horizon 32 数字 I/O 与时钟，选择 Clock Source

  • Internal — 使用 Horizon 系统的内部时钟。

  • Digital 1 — 使 Horizon 同步到 Digital 1 上传入的数字信号。

  • Digital 2 — 使 Horizon 同步到 Digital 2 上传入的数字信号。

  • External (Word Clock) — 使 Horizon 系统同步到外部 BNC 字时钟源。

匹配采样率​

数字音频系统中的所有设备都应使用相同的采样率。Horizon 会为所有已连接 Horizon 设备使用一个全局采样率设置，DAW 工程和所有由外部时钟控制的数字设备也应使用相同的采样率。

Horizon 32 数字 I/O 与时钟，匹配采样率

错误的 Clock Source 或不匹配的采样率可能导致咔嗒声、爆音、失真，或无法锁定传入的数字信号。

字时钟与多台 Horizon 设备​

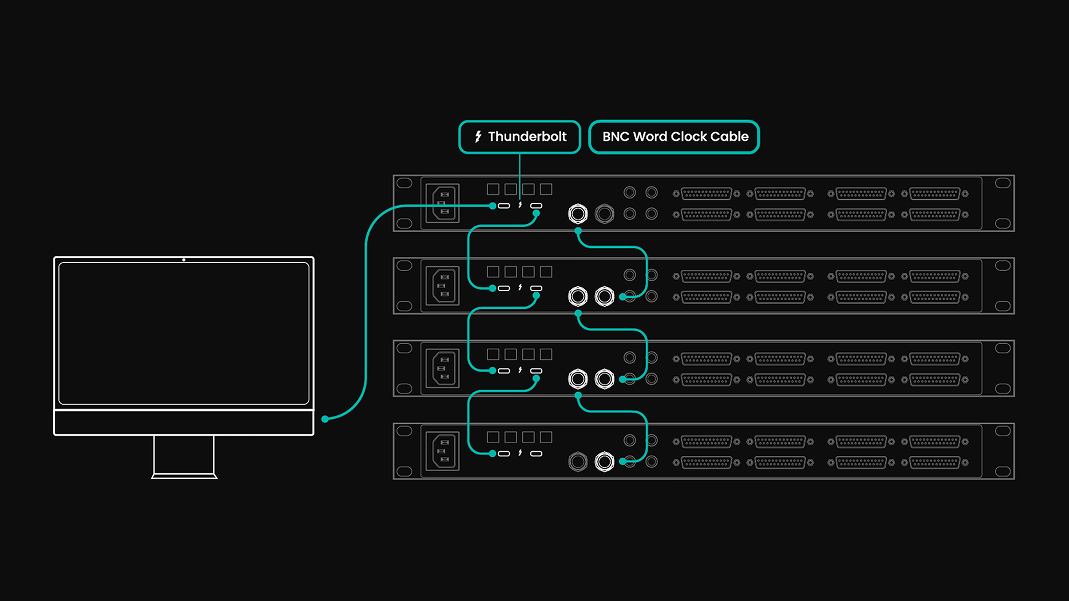

Horizon 32 数字 I/O 与时钟，字时钟与多台 Horizon 设备

Horizon 32 提供 BNC 字时钟输入和输出。多台 Horizon 设备通过 Thunderbolt 串联时，Secondary 设备会使用字时钟同步到 Primary Horizon。Primary Horizon 在这条 Horizon 设备链中使用自身内部时钟。

已连接的整个数字系统中只能有一台设备作为时钟主设备。

检查时钟状态​

Horizon 32 Motion UI Status 采样率与数字输入

Horizon 32 前面板 Status 视图显示当前采样率、数字输入格式，以及数字输入是否已成功锁定时钟。数字输入格式会显示为 ADAT 或 S/PDIF。

Horizon Control 也会以状态指示器显示当前 Clock Source 和采样率。双击任意一个指示器可打开 Hardware Settings。

字时钟终端匹配​

Horizon 32 Motion UI 字时钟终端匹配

Horizon 32 提供可切换的 75 Ω 字时钟终端匹配。当 Horizon 32 是链路中最后一个或唯一接收 BNC 字时钟的设备时，请启用终端匹配。

可从 Horizon 32 前面板 Settings 视图更改 Word Clock Termination。

常见时钟配置​

Horizon 32 作为时钟主设备。将 Horizon 的 Clock Source 设置为 Internal。当已连接数字设备需要单独的时钟参考时，使用 Horizon 32 字时钟输出，并将接收设备配置为跟随该时钟。确保 Horizon、DAW 工程和已连接数字设备使用相同的采样率。

Horizon 32 跟随光纤数字音源。选择 Digital 1 或 Digital 2 作为 Clock Source，使 Horizon 同步到相应光纤分组上传入的数字信号。确保源设备被配置为时钟主设备，并且两台设备使用相同的采样率。

Horizon 32 跟随外部字时钟主设备。选择 External (Word Clock)，并将外部主设备连接到 Horizon 32 BNC 字时钟输入。如果 Horizon 32 是该 BNC 链路中最后一个或唯一的接收设备，请启用 75 Ω 终端匹配。

多台 Horizon 设备。通过 Thunderbolt 连接 Horizon 设备以传输主机音频/数据，并使用字时钟让 Secondary Horizon 设备同步到 Primary 设备。Primary 设备提供监听系统，并为 Horizon 设备链提供物理字时钟参考。

数字 I/O​

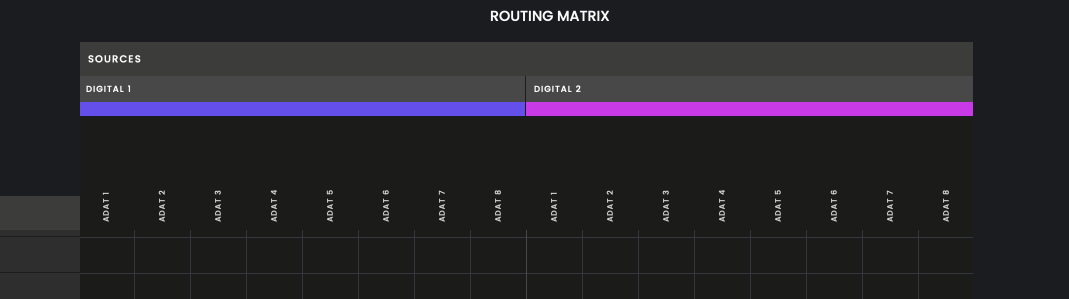

Horizon 32 数字 I/O 与时钟，数字 I/O

Horizon 32 提供两个光纤数字输入和两个光纤数字输出。Digital Mode 设置用于为所选 Horizon 设备选择 ADAT 或 S/PDIF 操作。

ADAT 通道数​

Horizon 32 在每个输入或输出方向提供以下 ADAT 通道数：

Sample rateDigital 1Digital 2Total channels per direction
48 kHz8 channels8 channels16 channels
96 kHz4 channels4 channels8 channels
192 kHz2 channels2 channels4 channels

在较高采样率下，每个数字端口的前几个通道仍可使用，而后面的通道会不可用。例如在 96 kHz 时，每个数字端口的通道 1–4 仍可使用。

S/PDIF 模式​

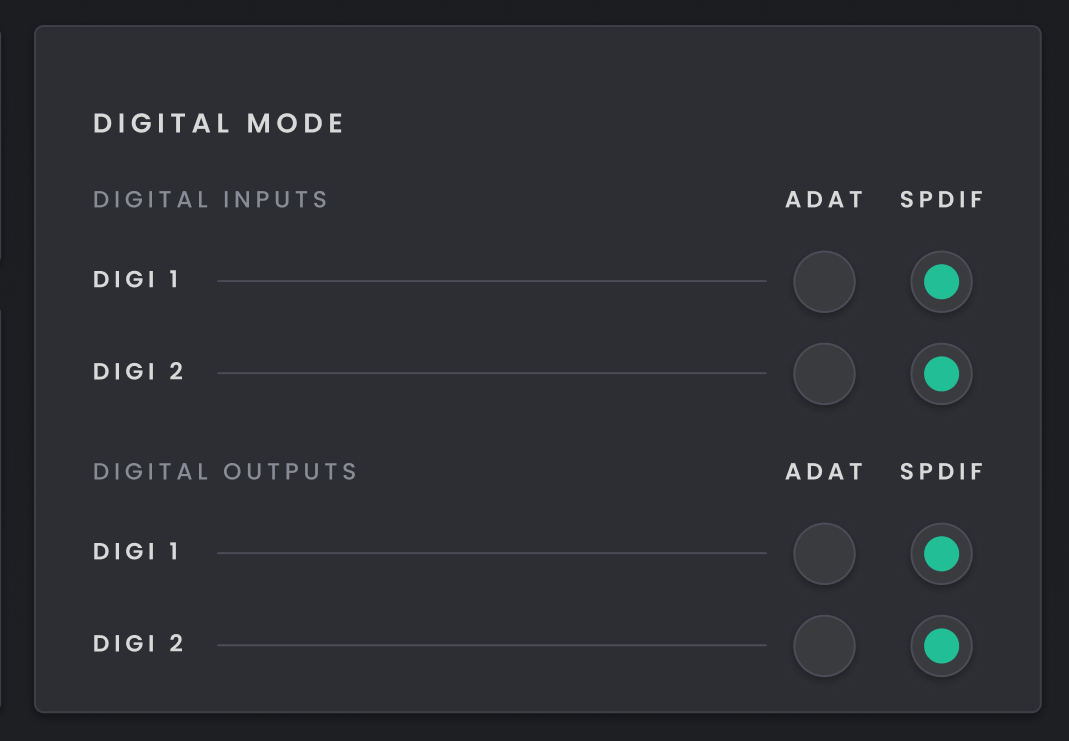

Horizon 32 数字 I/O 与时钟，S/PDIF 模式

选择 S/PDIF 模式时，会显示数字输入和输出 1–2，Routing Matrix 也会更新以反映所选模式。

S/PDIF 支持最高 96 kHz 的采样率。

采样率​

Horizon 支持以下采样率：

  • 44.1 kHz

  • 48 kHz

  • 88.2 kHz

  • 96 kHz

  • 176.4 kHz

  • 192 kHz

所选采样率会全局应用于串联中的所有 Horizon 设备。
