Digital I/O और Clocking

ऑडियो सही तरह transfer करने के लिए डिजिटल ऑडियो डिवाइसेज़ को common timing रेफ़रेंस share करना आवश्यक है। जब Horizon 32 अन्य डिजिटल ऑडियो इक्विपमेंट से कनेक्टेड हो, तो सिस्टम को इस तरह कॉन्फ़िगर करें कि एक डिवाइस मास्टर क्लॉक दे और बाकी कनेक्टेड डिवाइसेज़ उससे synchronise हों।

क्लॉक सोर्स चुनना

Horizon Control निम्न क्लॉक-सोर्स सेटिंग्स देता है:

• Internal — Horizon सिस्टम की इंटरनल क्लॉक इस्तेमाल करता है।

• Digital 1 — Horizon को Digital 1 पर आने वाले डिजिटल सिग्नल से synchronise करता है।

• Digital 2 — Horizon को Digital 2 पर आने वाले डिजिटल सिग्नल से synchronise करता है।

• एक्सटर्नल (Word Clock) — Horizon सिस्टम को एक्सटर्नल BNC वर्ड क्लॉक सोर्स से synchronise करता है।

Sample rates match करना

Digital ऑडियो सिस्टम के सभी डिवाइसेज़ को समान सैंपल रेट पर operate करना चाहिए। Horizon सभी कनेक्टेड Horizon डिवाइसेज़ के लिए एक global sample-rate सेटिंग इस्तेमाल करता है, और DAW सेशन तथा externally clocked डिजिटल इक्विपमेंट को भी वही rate इस्तेमाल करना चाहिए।

गलत क्लॉक सोर्स या mismatched सैंपल रेट clicks, pops, distortion या incoming डिजिटल सिग्नल पर lock न होने का कारण बन सकता है।

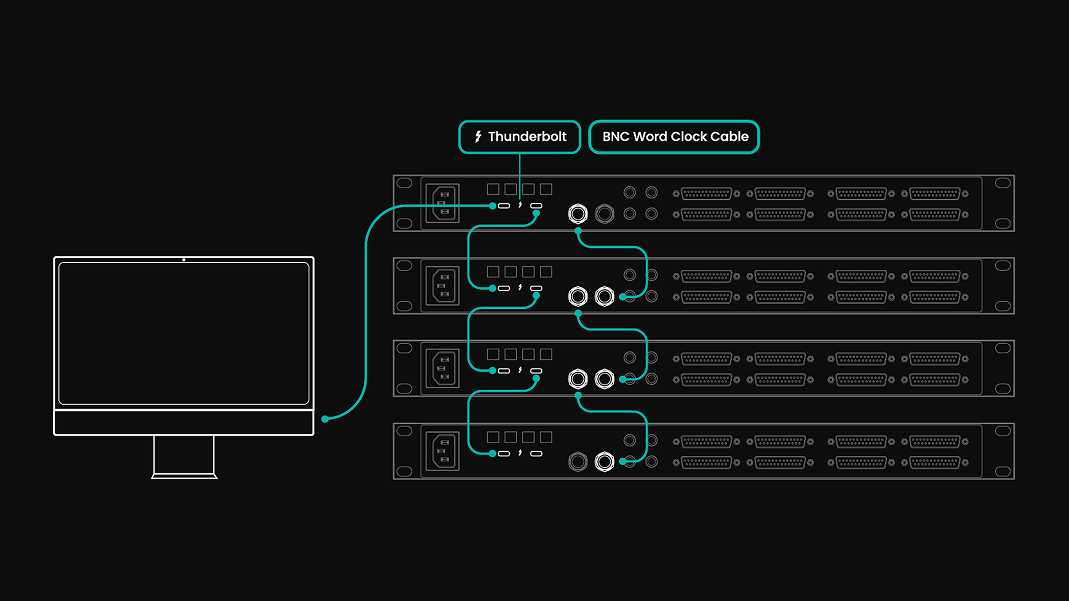

Word क्लॉक और multiple Horizon डिवाइसेज़

Horizon 32 BNC वर्ड क्लॉक इनपुट और आउटपुट देता है। जब Horizon डिवाइसेज़ Thunderbolt से daisy-chain हों, तो secondary डिवाइसेज़ को वर्ड क्लॉक के ज़रिए Primary Horizon डिवाइस से क्लॉक किया जाता है। इस Horizon-to-Horizon chain के लिए Primary Horizon अपनी इंटरनल क्लॉक इस्तेमाल करता है।

कनेक्टेड डिजिटल सिस्टम में केवल एक डिवाइस क्लॉक मास्टर के रूप में काम करना चाहिए।

क्लॉक स्टेटस जाँचना

Horizon 32 फ्रंट-पैनल स्टेटस व्यू मौजूदा सैंपल रेट, डिजिटल-इनपुट फ़ॉर्मैट और डिजिटल इनपुट्स सफलतापूर्वक clocked हैं या नहीं, यह दिखाता है। Digital-इनपुट फ़ॉर्मैट ADAT या S/PDIF के रूप में दिखता है।

Horizon Control मौजूदा क्लॉक सोर्स और सैंपल रेट को स्टेटस इंडिकेटर्स के रूप में भी दिखाता है। Hardware Settings खोलने के लिए किसी भी इंडिकेटर पर डबल-क्लिक करें।

Word क्लॉक termination

Horizon 32 switchable 75 Ω वर्ड क्लॉक टर्मिनेशन देता है। जब Horizon 32 chain में BNC वर्ड क्लॉक रिसीव करने वाला फ़ाइनल या एकमात्र डिवाइस हो, तो टर्मिनेशन इनेबल करें।

Word Clock टर्मिनेशन को Horizon 32 फ्रंट-पैनल Settings व्यू से बदला जा सकता है।

Common clocking setups

Horizon 32 को क्लॉक मास्टर के रूप में इस्तेमाल करते समय Horizon क्लॉक सोर्स के लिए Internal चुनें। जब कनेक्टेड डिजिटल इक्विपमेंट को अलग क्लॉक रेफ़रेंस चाहिए, तो Horizon 32 वर्ड क्लॉक आउटपुट इस्तेमाल करें और receiving इक्विपमेंट को उस क्लॉक को फ़ॉलो करने के लिए कॉन्फ़िगर करें। Horizon, DAW सेशन और कनेक्टेड डिजिटल डिवाइसेज़ में सैंपल रेट समान रखें।

Horizon 32 को ऑप्टिकल डिजिटल सोर्स फ़ॉलो कराते समय उस ऑप्टिकल बैंक के incoming डिजिटल सिग्नल से Horizon को synchronise करने के लिए क्लॉक सोर्स के रूप में Digital 1 या Digital 2 चुनें। सुनिश्चित करें कि सोर्स डिवाइस क्लॉक मास्टर के रूप में कॉन्फ़िगर्ड है और दोनों डिवाइसेज़ समान सैंपल रेट इस्तेमाल करते हैं।

Horizon 32 को एक्सटर्नल वर्ड क्लॉक मास्टर फ़ॉलो कराते समय एक्सटर्नल (Word Clock) चुनें और एक्सटर्नल मास्टर को Horizon 32 BNC वर्ड क्लॉक इनपुट से कनेक्ट करें। यदि Horizon 32 उस BNC run पर फ़ाइनल या एकमात्र receiving डिवाइस है, तो 75 Ω टर्मिनेशन इनेबल करें।

Multiple Horizon डिवाइसेज़ के लिए होस्ट ऑडियो/data हेतु Horizon यूनिट्स को Thunderbolt से कनेक्ट करें और secondary Horizon डिवाइसेज़ को Primary डिवाइस से synchronise करने के लिए वर्ड क्लॉक इस्तेमाल करें। Primary डिवाइस मॉनिटरिंग सिस्टम और Horizon-to-Horizon chain के लिए फिजिकल वर्ड क्लॉक रेफ़रेंस देता है।

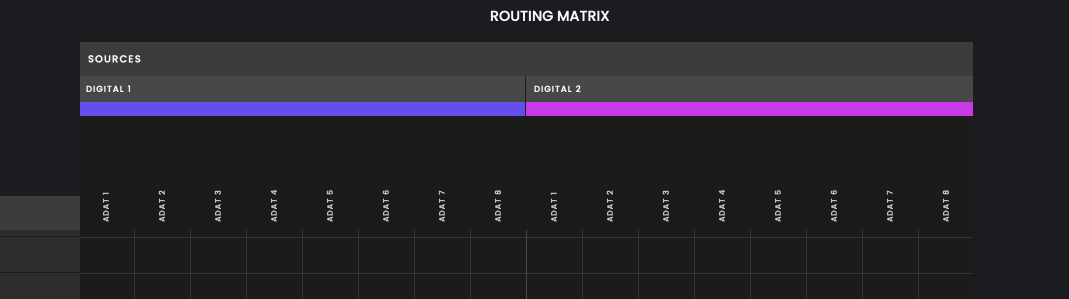

Digital I/O

Horizon 32 दो ऑप्टिकल डिजिटल इनपुट्स और दो ऑप्टिकल डिजिटल आउटपुट्स देता है। Digital Mode सेटिंग चुना हुआ Horizon डिवाइस के लिए ADAT या S/PDIF ऑपरेशन चुनती है।

ADAT चैनल counts

Horizon 32 हर इनपुट या आउटपुट direction के लिए निम्न ADAT चैनल counts देता है:

Sample rate	Digital 1	Digital 2	हर direction में कुल channels
48 kHz	8 channels	8 channels	16 channels
96 kHz	4 channels	4 channels	8 channels
192 kHz	2 channels	2 channels	4 channels

ऊँचे सैंपल रेट्स पर हर डिजिटल पोर्ट के शुरुआती चैनल्स उपलब्ध रहते हैं, जबकि बाद के चैनल्स अनुपलब्ध हो जाते हैं। उदाहरण के लिए, 96 kHz पर हर डिजिटल पोर्ट के चैनल्स 1–4 उपलब्ध रहते हैं।

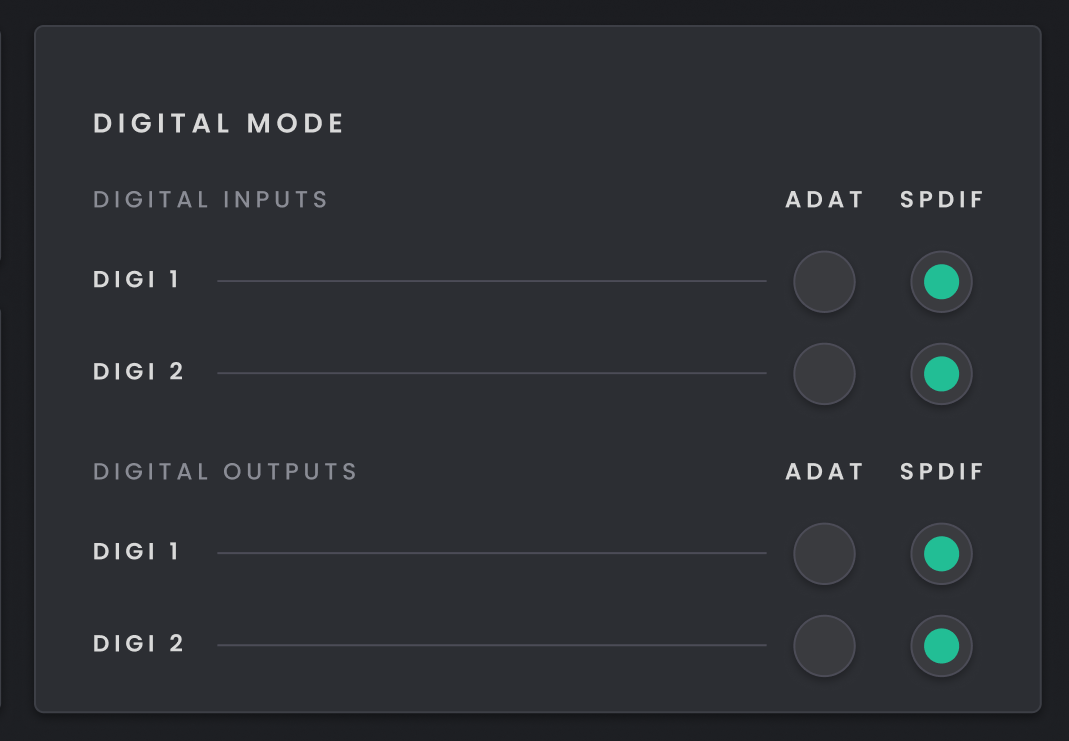

S/PDIF mode

S/PDIF मोड चुना हुआ होने पर डिजिटल इनपुट्स और आउटपुट्स 1–2 दिखाए जाते हैं और Routing Matrix चुना हुआ मोड के अनुसार अपडेट होता है।

S/PDIF 96 kHz तक की सैंपल रेट का समर्थन करता है।

Sample rates

Horizon निम्न सैंपल रेट्स सपोर्ट करता है:

• 44.1 kHz

• 48 kHz

• 88.2 kHz

• 96 kHz

• 176.4 kHz

• 192 kHz

चुना हुआ सैंपल रेट daisy chain में सभी Horizon डिवाइसेज़ पर globally लागू होता है।
