디지털 I/O 및 클로킹

디지털 오디오 장치는 오디오를 올바르게 전송하기 위해 공통 타이밍 기준을 공유해야 합니다. Horizon 32를 다른 디지털 오디오 장비와 연결할 때는 하나의 장치가 Master Clock을 제공하고 연결된 다른 장치가 해당 클록에 동기화되도록 시스템을 구성하십시오.

클록 소스 선택​

Horizon Control에서는 다음 Clock Source 설정을 제공합니다.

Horizon 32 디지털 I/O 및 클로킹, 클록 소스 선택

  • Internal - Horizon 시스템의 내부 클록을 사용합니다.

  • Digital 1 - Digital 1로 들어오는 디지털 신호에 Horizon을 동기화합니다.

  • Digital 2 - Digital 2로 들어오는 디지털 신호에 Horizon을 동기화합니다.

  • External (Word Clock) - Horizon 시스템을 외부 BNC 워드 클록 소스에 동기화합니다.

샘플 레이트 일치​

디지털 오디오 시스템의 모든 장치는 동일한 샘플 레이트로 작동해야 합니다. Horizon은 연결된 모든 Horizon 장치에 하나의 전역 샘플 레이트 설정을 사용하며 DAW 세션과 외부 클록을 따르는 모든 디지털 장비도 동일한 샘플 레이트를 사용해야 합니다.

Horizon 32 디지털 I/O 및 클로킹, 샘플 레이트 일치

Clock Source가 잘못되었거나 샘플 레이트가 일치하지 않으면 클릭, 팝, 왜곡이 발생하거나 수신되는 디지털 신호에 Lock되지 않을 수 있습니다.

워드 클록 및 여러 Horizon 장치​

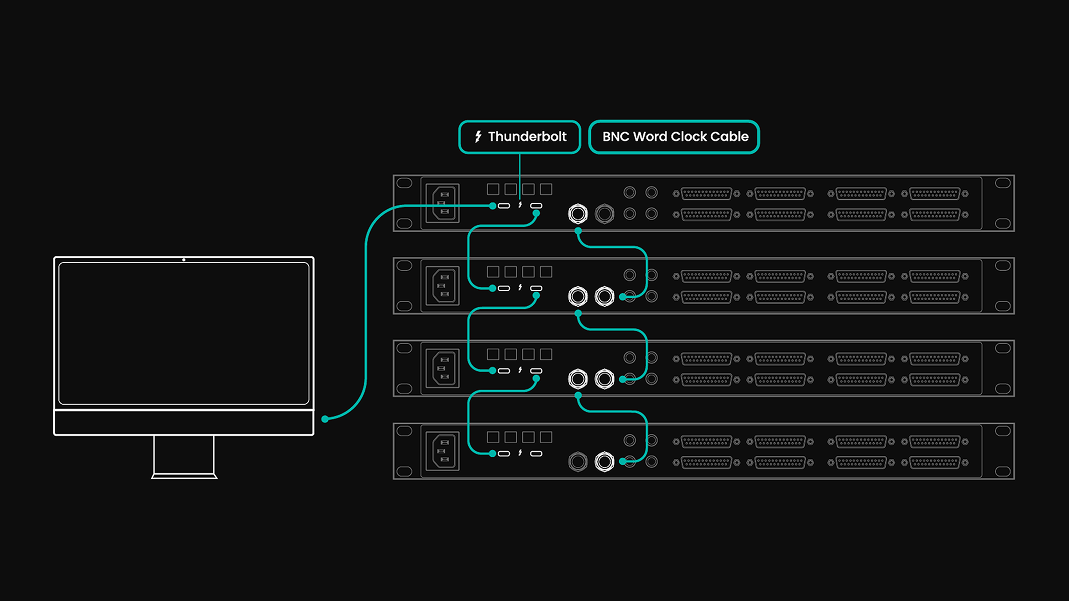

Horizon 32 Digital I/O & Clocking, 워드 클록 및 여러 Horizon 장치

Horizon 32는 BNC 워드 클록 입력과 출력을 제공합니다. Horizon 장치를 Thunderbolt로 데이지 체인 연결하면 Secondary 장치는 워드 클록을 사용하여 Primary Horizon 장치에 동기화됩니다. Primary Horizon은 이 Horizon 간 체인에 내부 클록을 사용합니다.

연결된 디지털 시스템에서는 하나의 장치만 클록 마스터로 동작해야 합니다.

클록 상태 확인​

Horizon 32 Motion UI Status, 샘플 레이트 및 디지털 입력

Horizon 32 전면 패널의 Status 화면에는 현재 샘플 레이트, 디지털 입력 형식 및 디지털 입력이 정상적으로 클로킹되고 있는지 여부가 표시됩니다. 디지털 입력 형식은 ADAT 또는 S/PDIF로 표시됩니다.

Horizon Control은 현재 클록 소스와 샘플 레이트를 상태 표시기로 보여줍니다. 두 표시기 중 하나를 더블 클릭하면 Hardware Settings가 열립니다.

워드 클록 터미네이션​

Horizon 32 Motion UI 워드 클록 터미네이션

Horizon 32는 전환 가능한 75 Ω 워드 클록 터미네이션을 제공합니다. Horizon 32가 체인에서 BNC 워드 클록을 수신하는 마지막 장치이거나 유일한 장치인 경우 터미네이션을 활성화합니다.

Word Clock Termination은 Horizon 32 전면 패널의 Settings 화면에서 변경할 수 있습니다.

일반적인 클로킹 구성​

Horizon 32를 Clock Master로 사용하는 경우 Horizon Clock Source로 Internal을 사용합니다. 연결된 디지털 장비에 별도의 클록 기준이 필요한 경우 Horizon 32 워드 클록 출력을 사용하고 수신 장비가 해당 클록을 따르도록 설정합니다. Horizon, DAW 세션 및 연결된 디지털 장치 전체에서 샘플 레이트를 동일하게 유지하십시오.

Horizon 32가 광 디지털 소스를 따르는 경우, 해당 광 디지털 뱅크로 들어오는 디지털 신호에 Horizon을 동기화하려면 클록 소스로 Digital 1 또는 Digital 2를 선택합니다. 소스 장치가 클록 마스터로 설정되어 있고 두 장치가 동일한 샘플 레이트를 사용하는지 확인합니다.

Horizon 32가 외부 Word Clock Master를 따르는 경우 External (Word Clock)을 선택하고 외부 마스터를 Horizon 32 BNC 워드 클록 입력에 연결합니다. Horizon 32가 해당 BNC 연결의 마지막 수신 장치이거나 유일한 수신 장치인 경우 75 Ω 터미네이션을 활성화하십시오.

여러 대의 Horizon 장치를 사용하는 경우, 호스트 오디오/데이터 연결은 Thunderbolt로 구성하고 Primary 장치의 워드 클록을 사용하여 Secondary Horizon 장치를 동기화합니다. Primary 장치는 모니터링 시스템과 Horizon 간 체인의 물리적 워드 클록 기준을 제공합니다.

디지털 I/O​

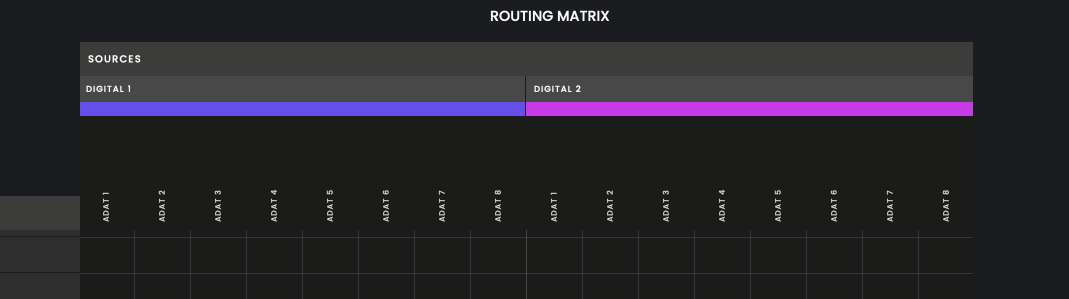

Horizon 32 디지털 I/O 및 클로킹, 디지털 I/O

Horizon 32는 광 디지털 입력 2개와 광 디지털 출력 2개를 제공합니다. Digital Mode 설정에서 선택한 Horizon 장치의 ADAT 또는 S/PDIF 작동 방식을 선택합니다.

ADAT 채널 수​

Horizon 32는 각 입력 또는 출력 방향에서 다음과 같은 ADAT 채널 수를 제공합니다.

샘플 레이트Digital 1Digital 2방향별 총 채널 수
48 kHz8채널8채널16채널
96 kHz4채널4채널8채널
192 kHz2채널2채널4채널

샘플 레이트가 높아지면 각 디지털 포트의 앞쪽 채널은 계속 사용할 수 있지만 뒤쪽 채널은 사용할 수 없게 됩니다. 예를 들어 96 kHz에서는 각 디지털 포트의 채널 1–4를 사용할 수 있습니다.

S/PDIF 모드​

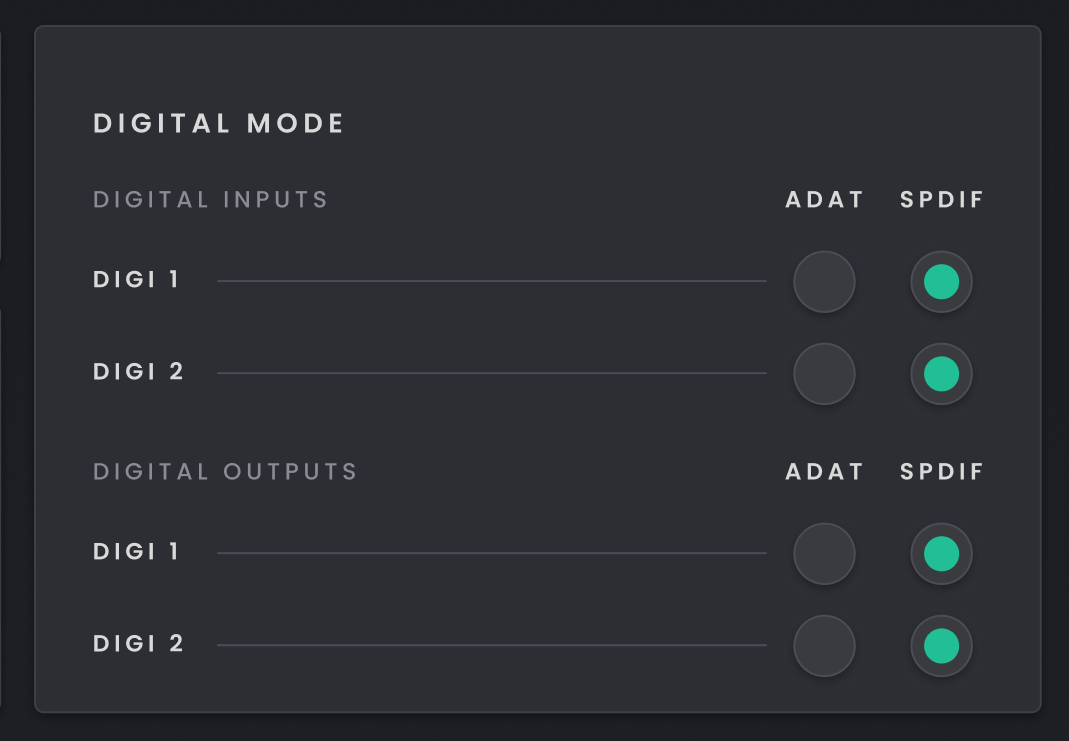

Horizon 32 디지털 I/O 및 클로킹, S/PDIF 모드

S/PDIF 모드를 선택하면 디지털 입력 및 출력 1–2가 표시되고 Routing Matrix가 선택한 모드에 맞게 업데이트됩니다.

S/PDIF는 최대 96 kHz의 샘플 레이트를 지원합니다.

샘플 레이트​

Horizon은 다음 샘플 레이트를 지원합니다.

  • 44.1 kHz

  • 48 kHz

  • 88.2 kHz

  • 96 kHz

  • 176.4 kHz

  • 192 kHz

선택한 샘플 레이트는 데이지 체인에 연결된 모든 Horizon 장치에 전역으로 적용됩니다.
