Hardware Settings 및 여러 장치

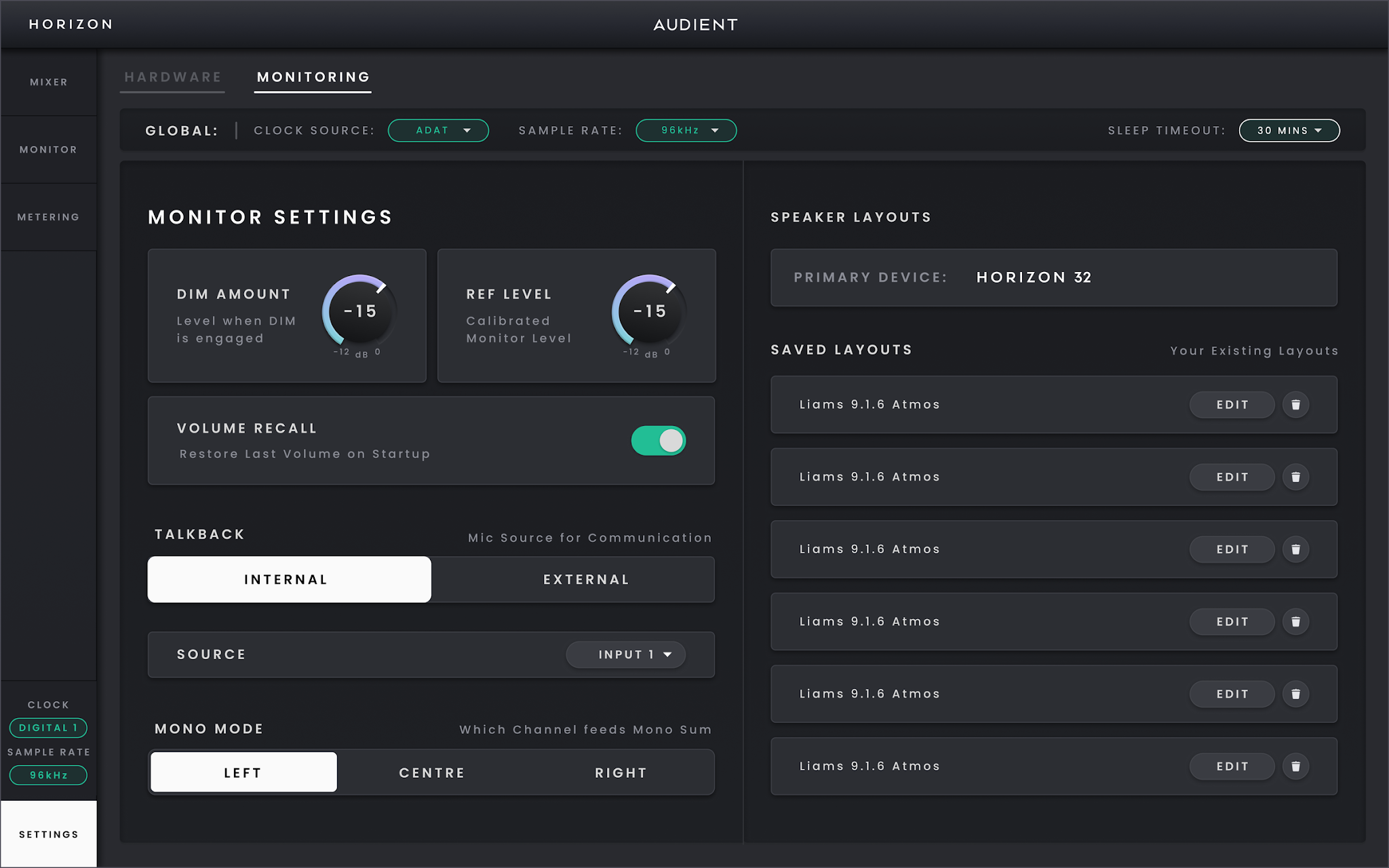

Horizon 32 Monitor Settings 화면.
연결된 장치, 클로킹, 샘플 레이트, 아날로그 작동 레벨, 디지털 모드 및 라우팅 등 Horizon 시스템 자체를 구성해야 할 때 Hardware Settings를 사용합니다. 활성 모니터링 경로에 영향을 주는 컨트롤은 함께 제공되는 Monitor Settings에서 조정합니다.
여러 Horizon 장치 사용하기
Horizon Control은 연결된 Horizon 장치를 최대 4대까지 관리할 수 있습니다. 첫 번째 장치를 Thunderbolt를 통해 호스트 컴퓨터에 연결한 다음 필요에 따라 두 번째 Thunderbolt 포트에서 다음 Horizon 장치로 체인을 이어 갑니다. Horizon 32 장치 4대로 구성된 시스템은 최대 200 × 200 I/O 채널을 제공합니다.
Thunderbolt 체인은 호스트 오디오, 데이터 및 제어 신호를 전달하지만 Horizon 장치 간 클록 연결을 대체하지는 않습니다. 여러 Horizon 장치로 구성된 시스템에는 BNC 워드 클록도 필요합니다. Primary Horizon이 타이밍 기준을 제공하고 Secondary 장치는 해당 장치에서 워드 클록을 수신합니다. 전체 디지털 시스템에서는 하나의 Clock Master만 사용하십시오.
여러 Horizon 장치를 데이지 체인으로 연결할 때는 별도의 BNC 워드 클록 케이블이 필요합니다.
Thunderbolt와 워드 클록 연결이 완료되면 Hardware Settings의 Add Device를 사용하여 연결된 장치를 Horizon 시스템에 추가합니다. 동일한 Horizon 장치가 여러 대 연결된 경우 Identify를 사용하여 추가하려는 실제 장치를 확인하십시오. 기본 제품 이름을 그대로 사용하거나 각 장치에 사용자 지정 이름을 지정하여 대규모 시스템을 더 쉽게 탐색할 수 있습니다. 구성된 장치를 제거해도 저장된 설정이 공장 초기화되지는 않으며 나중에 다시 추가하면 해당 설정을 불러올 수 있습니다.
Primary Horizon 선택하기
연결된 Horizon 중 한 대는 항상 Primary 장치입니다. Primary는 활성 모니터링 시스템을 제어하고 Monitor Controller 화면을 제공하며, 해당 장치의 Monitor Controller Speaker Layout 소스를 Routing Matrix에서 사용할 수 있게 합니다. 한 번에 하나의 연결된 Horizon 장치만 활성 모니터링 시스템을 제공할 수 있습니다.
Horizon Control에서 Hardware Settings > Add Device를 여세요. 모니터링에 사용할 Horizon을 가장 먼저 추가하면 해당 장치가 Primary가 됩니다. 그런 다음 나머지 Horizon 장치를 추가하세요. Primary를 변경하려면 Horizon Control에서 장치들을 제거한 후, 새 Primary를 먼저 추가하고 나머지 장치를 다시 추가하세요.
이전 Primary의 모니터링 구성은 Horizon 시스템에 유지되므로 나중에 다시 Primary로 설정하면 해당 설정이 복원됩니다.
여러 Horizon 장치를 사용하는 경우 Primary의 BNC 워드 클록 출력을 다음 장치의 워드 클록 입력에 연결하세요. Horizon Control에 표시된 장치 순서에 따라 BNC 연결을 이어 가세요. 장치 순서가 바뀌면 BNC 연결도 변경하세요. 클록 상태가 노란색이면 워드 클록 연결과 설정을 확인하세요.
Hardware Settings에 표시되는 장치 순서는 Mixer Fast Scroll Bar에도 반영되므로, 규모가 큰 시스템에서는 알아보기 쉬운 장치 이름이 특히 유용합니다.
시스템 및 장치 설정
전역 설정
- Clock Source - Horizon이 타이밍 마스터일 때는 Internal을 선택하고, 해당 광 디지털 뱅크로 들어오는 디지털 신호를 Horizon이 따를 때는 Digital 1 또는 Digital 2를 선택하며, 시스템이 별도의 BNC 워드 클록 소스를 따를 때는 External (Word Clock)을 선택합니다. Secondary Horizon 장치에는 여전히 Primary 장치의 BNC 워드 클록이 필요합니다.
- Sample Rate - 44.1, 48, 88.2, 96, 176.4 또는 192 kHz. DAW 및 연결된 다른 디지털 장비도 동일한 샘플 레이트로 설정하십시오.

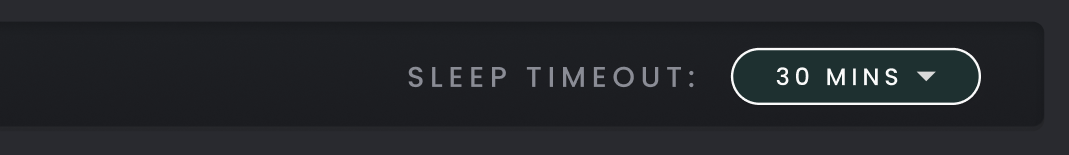

- Sleep Timeout: Never, 5분, 15분, 30분, 1시간 또는 2시간. 이 설정은 연결된 Horizon 시스템 전체에 적용됩니다.
Horizon 32 아날로그 레퍼런스 레벨

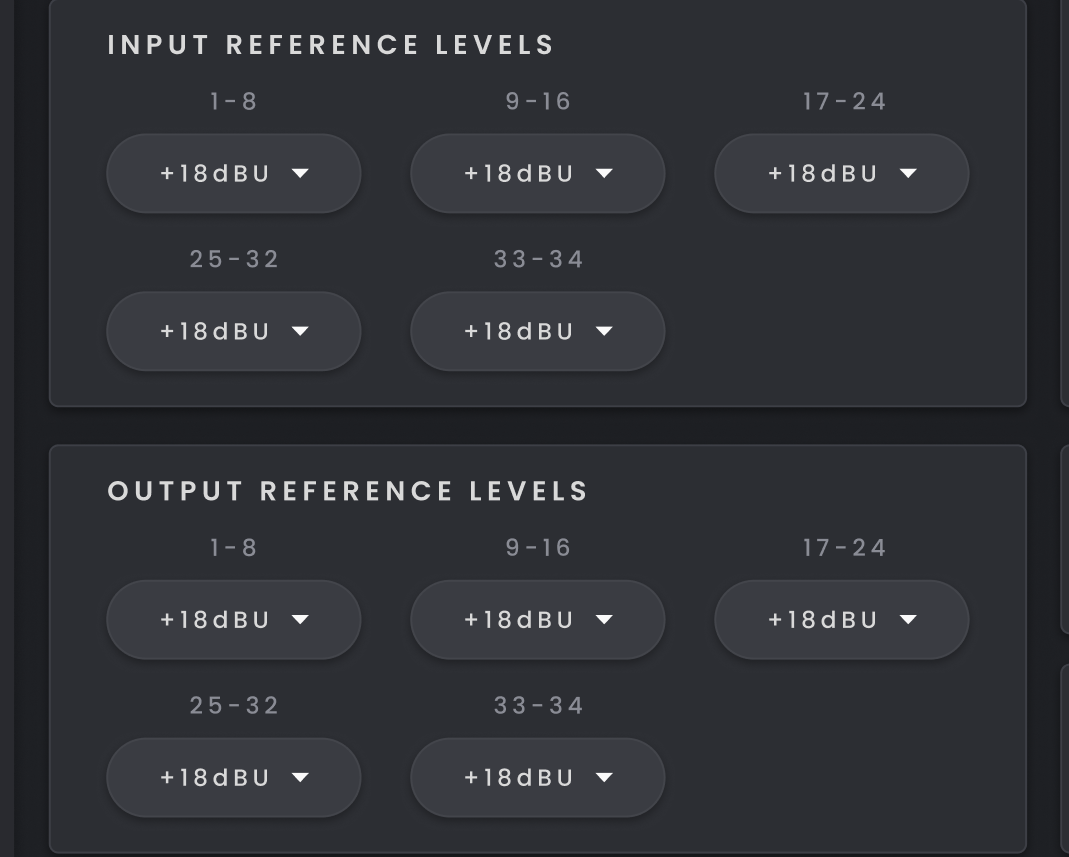

Horizon 32는 아날로그 레퍼런스 레벨 컨트롤을 하드웨어에서 사용하는 동일한 물리적 채널 뱅크로 그룹화합니다. 입력 레퍼런스 레벨은 채널 1–8, 9–16, 17–24, 25–32 및 TRS 입력 33–34에 대해 각각 +18 dB 또는 +24 dB로 설정할 수 있습니다.
출력 레퍼런스 컨트롤은 해당 출력 뱅크에 적용되며 동일하게 +18 dB 및 +24 dB 옵션을 제공합니다.
이 설정을 사용하여 Horizon 32를 각 그룹에 연결된 아날로그 장비의 동작 레벨에 맞춥니다. 이 설정은 물리적 아날로그 I/O에 적용되며 Monitor Settings의 보정된 모니터 Reference Level과는 별개입니다.
Digital Mode

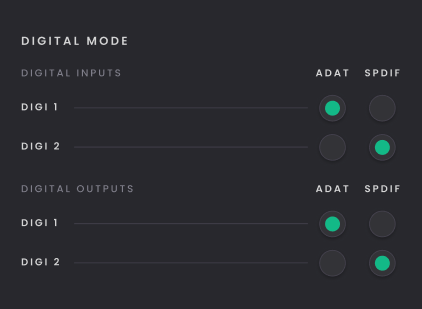

Digital Mode 영역에서는 광 Digital 1 및 Digital 2 경로를 ADAT 또는 S/PDIF로 작동하도록 설정합니다. Horizon Control은 선택한 모드와 현재 샘플 레이트에 맞춰 사용 가능한 디지털 채널과 Routing Matrix를 업데이트합니다.
워드 클록 터미네이션
Horizon 32가 BNC 워드 클록을 수신하는 체인의 마지막 장치이거나 유일한 장치인 경우 75 Ω Word Clock Termination을 활성화합니다. 클록 연결이 다른 수신 장치로 계속 이어지는 경우에는 터미네이션을 비활성화된 상태로 두십시오.
Monitor Settings

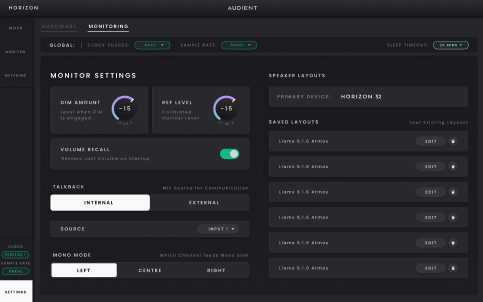

Monitor Settings는 Primary Horizon 장치에 적용되며 활성 모니터 경로의 동작을 제어합니다.
- Dim Amount - Dim 감소량을 −12 dB에서 0 dB 사이로 설정합니다. 기본값은 −10 dB입니다.
- Reference Level - 캘리브레이션된 모니터 청취 레벨을 저장합니다.
- Volume Recall — 전원을 켠 후 Horizon이 Thunderbolt를 통해 호스트 컴퓨터에 연결되면 이전 모니터 볼륨을 복원합니다.

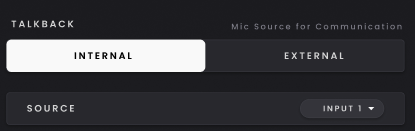

- Talkback — Horizon의 내장 Talkback 마이크를 사용합니다.
- Mono Mode - 모노 모니터링에 사용할 Left, Centre 또는 Right를 선택합니다.

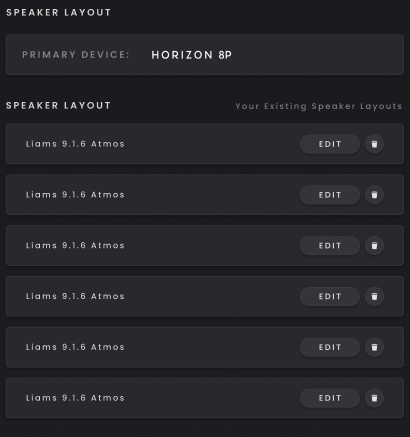

- Speaker Layouts - Primary Horizon 장치에 저장된 레이아웃을 확인, 편집, 이름 변경 또는 삭제합니다. 최대 6개의 레이아웃을 저장할 수 있습니다.
