전면 패널 및 Motion UI

Horizon 32 전면 패널

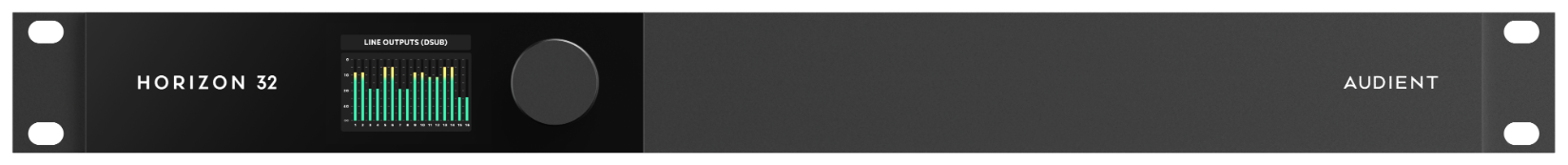

Horizon 32 전면 패널.

Horizon 32 전면 패널에는 Motion UI 디스플레이와 하나의 Control Wheel이 있습니다. Horizon 32에는 마이크 프리앰프가 없으므로 프리앰프 Input Summary 또는 별도의 전면 패널 입력 제어 모드는 없습니다.

미터링은 일반적인 대기 화면입니다. 모니터링 상태 또는 출력 레벨을 변경하면 임시 파라미터 및 상태 화면이 표시되고, 일정 시간 조작이 없으면 Motion UI가 다시 미터링 화면으로 돌아갑니다.

최초 전원 켜기​

  1. 전원이 공급되면 Horizon 32가 자동으로 켜집니다.

  2. 시작 애니메이션이 표시된 다음 Horizon 로고와 Welcome 화면이 표시됩니다.

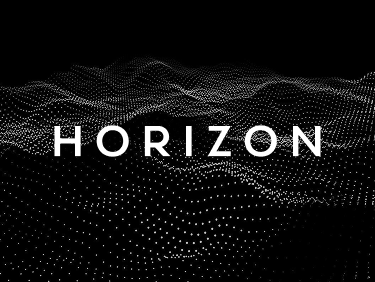

Horizon 32 Motion UI Horizon 시작 화면
  1. Control Wheel을 돌려 Motion UI 밝기를 설정합니다.
Horizon 32 Motion UI 최초 설정 밝기

  1. Control Wheel을 눌러 계속합니다.

  2. Horizon 32가 기본 스피커 출력 미터링 화면으로 열립니다.

Horizon 32 Motion UI 스테레오 스피커 출력 미터링

모니터 레벨 조정하기​

Control Wheel을 돌려 지정된 모니터 출력의 레벨을 조정합니다. 시계 방향으로 돌리면 출력 레벨이 올라가고 반시계 방향으로 돌리면 내려갑니다.

레벨을 조정하면 Motion UI에 Output Summary가 열립니다. 이 화면에는 현재 출력 레벨과 미터, 활성 Speaker Layout, 그리고 Horizon Control에서 제공하는 모니터링 상태가 함께 표시됩니다.

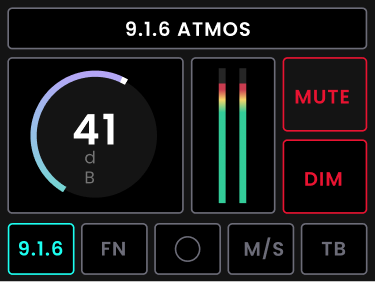

Horizon 32 Motion UI 9.1.6 Atmos 출력 요약

Motion UI의 모니터링 상태​

Motion UI에는 Mute, Dim, Mono, Mid/Side / 극성 상태 및 Talkback을 포함한 소프트웨어 제어 모니터링 상태가 반영됩니다.

Horizon Control에서 이러한 상태 중 하나가 변경되면 Motion UI에 해당 상태 메시지가 잠시 표시된 후 일반 미터링 화면으로 돌아갑니다. Horizon 32에는 별도의 물리적 Function 버튼이 없습니다.

Motion UI는 다음 상태 정보를 표시합니다:

모니터링 변경Motion UI 피드백
MuteMUTE ON 또는 MUTE OFF 메시지가 잠시 표시되고 변경된 상태가 Output Summary에 반영됩니다.

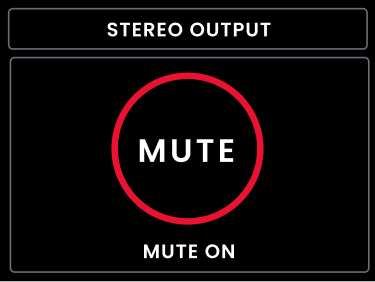

Horizon 32 Motion UI Mute ON 상태
DimDIM ON 또는 DIM OFF 메시지가 잠시 표시된 뒤 업데이트된 Output Summary 상태가 표시됩니다.
Horizon 32 Motion UI Dim ON 상태
MonoMONO ON 또는 MONO OFF 메시지가 잠시 표시되고 Output Summary에 Mono의 활성 또는 비활성 상태가 표시됩니다.

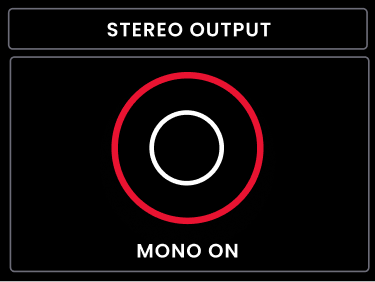

Horizon 32 Motion UI Mono ON 상태
Mid/Side극성 상태가 잠시 표시됩니다. Mid/Side 모니터링은 중앙 성분 제거 모니터링 기능의 일부로 Mono도 활성화합니다.
Horizon 32 Motion UI Mid/Side ON 상태
TalkbackTB ON 또는 TB OFF 메시지가 잠시 표시됩니다. Talkback은 Horizon Control에서 래치 방식으로 작동합니다.

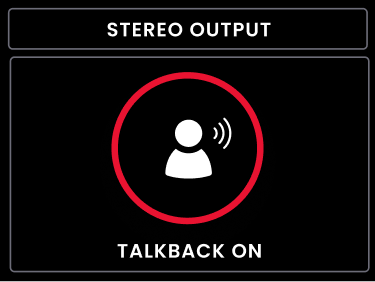

Horizon 32 Motion UI Talkback ON 상태

미터링 페이지​

Control Wheel을 반복해서 눌러 사용 가능한 입력 및 출력 미터링 화면을 순환할 수 있습니다. Horizon 32는 다음 항목의 미터링을 지원합니다:

  • 메인 모니터 출력 33–34;
Horizon 32 Motion UI 모니터 출력 33–34 미터
  • D-sub 라인 입력 1–16;

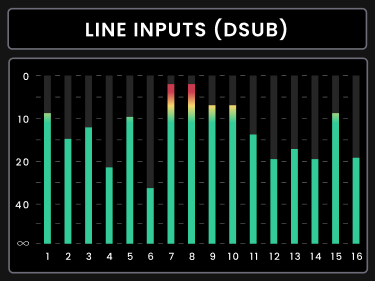

Horizon 32 Motion UI D-sub 라인 입력 1–16 미터
  • D-sub 라인 입력 17–32;
Horizon 32 Motion UI D-sub 라인 입력 1–16 미터
  • TRS 라인 입력 33–34;
Horizon 32 Motion UI TRS 라인 입력 33–34 미터
  • Digital Inputs 1;

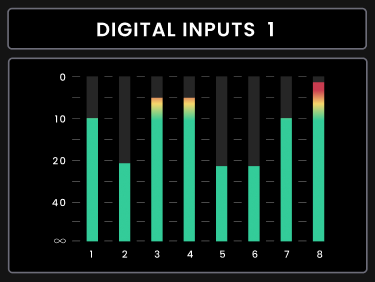

Horizon 32 Motion UI Digital Input 1 미터
  • Digital Inputs 2;

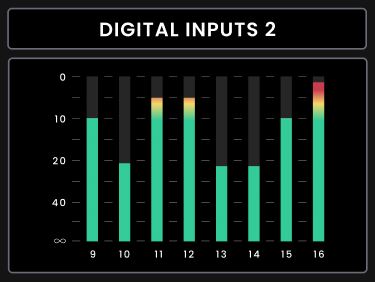

Horizon 32 Motion UI Digital Input 2 미터

Motion UI는 페이지당 최대 8개의 미터를 표시합니다. 따라서 더 큰 미터 그룹은 여러 미터링 화면으로 나뉘어 표시됩니다.

전면 패널 설정​

Control Wheel을 3초 동안 길게 눌러 Settings를 엽니다. Control Wheel을 사용해 옵션을 강조 표시한 다음 눌러 선택합니다.

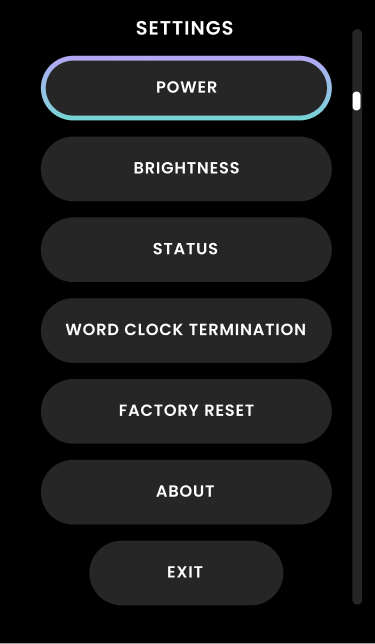

Horizon 32 Motion UI Settings 메뉴
Option설명
PowerHorizon 32의 전원을 끕니다. Settings에서 장치의 전원을 끈 경우 Control Wheel을 한 번 짧게 눌렀다 떼어 다시 켭니다.
BrightnessMotion UI 디스플레이와 전면 패널 LED의 밝기를 조정합니다.
Status현재 샘플 레이트, 디지털 입력 형식 및 디지털 입력 클록 상태를 표시합니다.
Word clock termination75 Ω 워드 클록 터미네이션을 활성화하거나 비활성화합니다.
Factory resetHorizon 32를 공장 출하 설정으로 복원하기 전에 확인 화면을 엽니다.
About제품 이름, 시리얼 번호, FPGA 버전, Horizon 펌웨어, 전면 패널 펌웨어 및 저작권 정보를 표시합니다.

전원​

Horizon 32 Motion UI 전원 종료 확인 대화상자

전면 패널 Settings에서 Power를 선택하여 Horizon 32의 전원을 끕니다. Control Wheel을 사용하여 전원 종료 동작을 확인합니다. 전원을 끈 후에는 Control Wheel을 한 번 짧게 눌렀다 떼어 장치를 다시 켭니다.

Brightness​

Horizon 32 Motion UI 밝기 조정

Brightness를 열고 Control Wheel을 사용하여 Motion UI와 전면 패널 LED 밝기를 변경합니다. 화면의 컨트롤을 사용하여 새 설정을 Save하거나 변경을 Cancel합니다.

Status​

Horizon 32 Motion UI Status, 샘플 레이트 및 디지털 입력

Status 화면은 디지털 연결을 확인할 때 유용합니다. 현재 샘플 레이트, 선택된 디지털 입력 형식 및 디지털 입력이 정상적으로 클로킹되고 있는지 여부를 표시합니다.

Word Clock Termination​

Horizon 32 Motion UI 워드 클록 터미네이션

Word Clock Termination을 사용하여 Horizon 32의 75 Ω BNC 터미네이션을 활성화하거나 비활성화합니다. Horizon 32가 BNC 워드 클록 체인의 마지막 수신 장치이거나 유일한 수신 장치인 경우 터미네이션을 활성화해야 합니다.

Factory Reset​

Horizon 32 Motion UI Factory Reset 확인

Factory Reset은 Horizon 32 하드웨어 설정을 공장 출하 상태로 복원합니다. 현재 하드웨어 구성을 삭제하려는 경우에만 사용하십시오.

About​

About 페이지에서는 장치 식별 정보와 설치된 펌웨어 정보를 확인할 수 있습니다. 제품 이름, 시리얼 번호, FPGA 버전, Horizon 펌웨어, 전면 패널 펌웨어 및 저작권 정보가 표시됩니다.

Horizon 32 About 화면
