개요

Horizon 32는 많은 아날로그 장치를 컴퓨터와 Horizon Control에 직접 연결해야 하는 스튜디오를 위한 고채널 수 라인 레벨 오디오 인터페이스 및 모니터링 시스템입니다. 각 방향에 Tascam 형식 D-sub 커넥터 4개를 사용하여 32개의 아날로그 입력과 출력을 제공하며, 채널 33–34에는 추가 TRS 라인 입력 스테레오 페어가, 채널 33–34에는 전용 TRS 모니터 출력이 제공됩니다.

주요 기능

• 32개의 D-sub 라인 입력 및 32개의 D-sub 라인 출력

• 채널 33–34에 추가 TRS 라인 입력 2개 및 전용 모니터 출력

• 호스트 컴퓨터의 Virtual Channels 50개

• ADAT 또는 S/PDIF용 광 디지털 입력/출력 뱅크 2개

• 다중 장치 Horizon 시스템을 위한 BNC 워드 클록 및 Thunderbolt 연결. 캐스케이드 방식의 Horizon 시스템은 BNC 워드 클록으로 클로킹해야 합니다.

물리적 채널 번호는 Horizon Control 전체에서 그대로 유지됩니다. 따라서 입력 17에 연결된 소스는 Mixer에서도 입력 17로 표시되고 출력 목적지도 Routing Matrix에서 동일한 번호를 유지합니다. 하드웨어와 소프트웨어 번호를 서로 변환할 필요가 없어 대규모 설치 환경을 더 쉽게 추적할 수 있습니다.

Horizon 32는 전체가 라인 레벨 방식이며 마이크 프리앰프를 포함하지 않습니다. 따라서 입력 레벨은 Horizon에 신호를 공급하는 장비에서 설정하며 Mixer에서는 저지연 모니터링을 위해 해당 소스의 이름 지정, 미터링 및 밸런스 조정을 수행합니다. 컴퓨터 재생 신호는 50개의 Virtual Channels를 통해 돌아오므로 동일한 모니터링 시스템에서 라이브 입력과 DAW 재생을 함께 사용할 수 있습니다.

TRS 출력 33–34는 Horizon 32의 전용 모니터 출력 페어입니다. Horizon 32가 Primary 모니터링 장치일 때 Horizon Control은 DAW에 녹음되는 레벨을 변경하지 않고 청취 시스템을 관리할 수 있도록 Main Mix, Independent Mixes, Monitor Controller, Monitor Profiles 및 Speaker Layouts를 제공합니다.

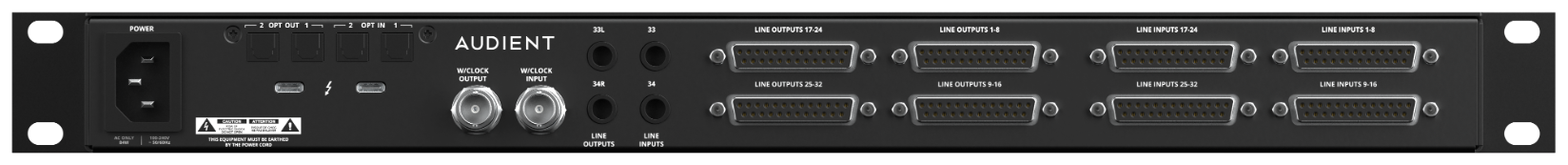

두 개의 광 디지털 입력 및 출력 뱅크는 ADAT 또는 S/PDIF 연결을 제공하며 BNC 워드 클록은 디지털 동기화를 담당합니다. 두 개의 Thunderbolt 포트는 시스템을 호스트 컴퓨터에 연결하고 추가 Horizon 장치를 체인으로 연결할 수 있게 합니다. 하나의 시스템에서 최대 4대의 Horizon 장치를 사용할 수 있으며 활성 모니터링을 위해 한 장치를 Primary로 지정합니다.

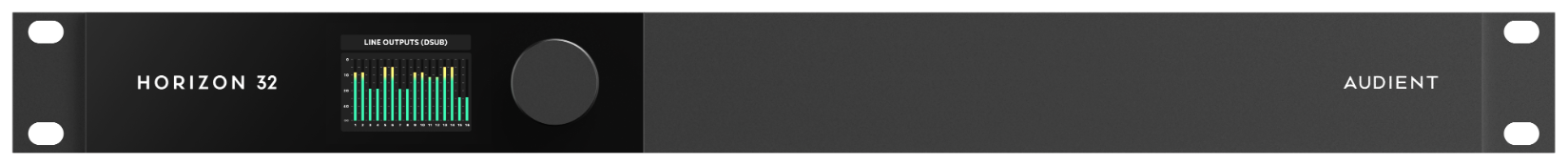

전면 패널은 Control Wheel과 Motion UI를 중심으로 구성되어 모니터 레벨, 미터링, 상태 및 시스템 설정에 직접 접근할 수 있습니다. 상세한 믹싱, 라우팅 및 장치 구성은 Horizon Control에서 처리합니다.
