Mixer 및 채널 스트립

Horizon 32 Mixer 및 채널 스트립

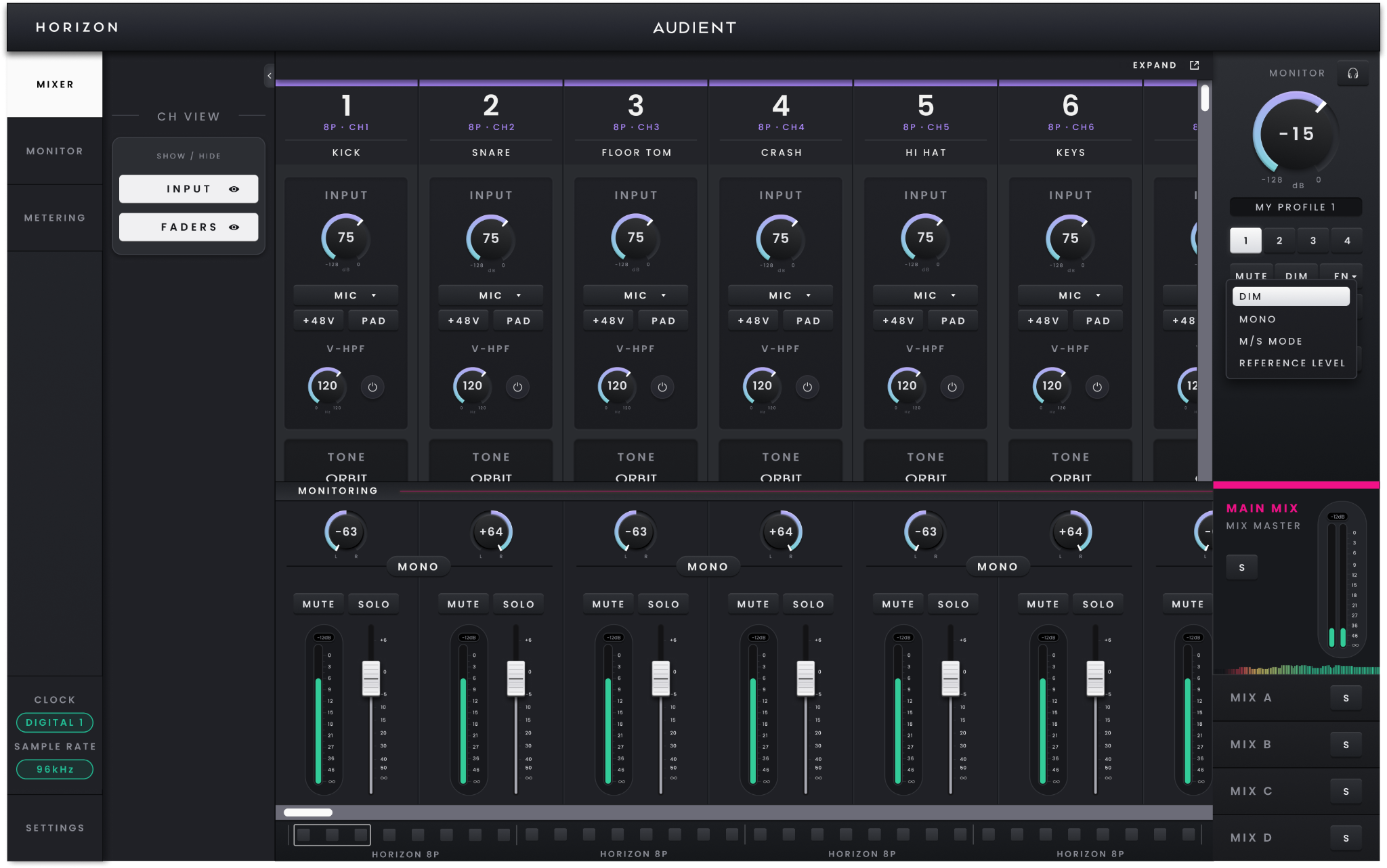

Horizon Control Mixer 화면.

Mixer는 Horizon Control의 주요 작업 영역입니다. Horizon 32 입력, 컴퓨터 재생 및 저지연 모니터링을 한곳에 모아 DAW에 녹음되는 레벨을 변경하지 않고 필요한 모니터링 밸런스를 만들 수 있습니다.

Horizon Control에서 작업하기​

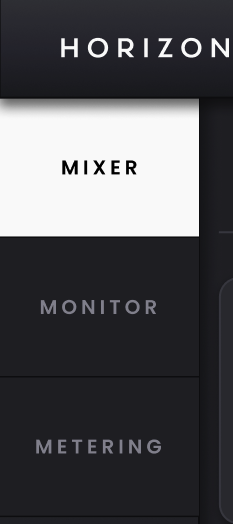

Horizon Control을 실행하면 Mixer가 열립니다. 해당 기능을 더 넓게 확인해야 할 때는 측면 탐색 메뉴를 사용하여 전용 Monitor 또는 Metering 화면으로 이동하고 장치, 클로킹 및 라우팅 구성은 Hardware Settings를 엽니다.

Horizon 32 Mixer 및 채널 스트립, Horizon Control에서 작업하기

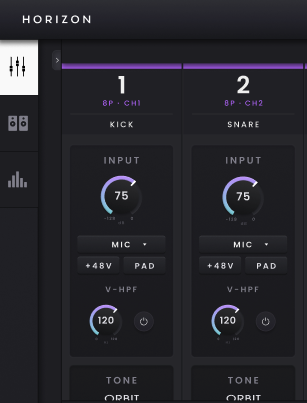

Mixer에 더 넓은 공간이 필요하면 내비게이션을 접고 애플리케이션 창 크기를 조절할 수 있습니다. 작업 중에도 현재 Clock Source와 샘플 레이트는 계속 표시됩니다. 변경해야 할 때는 두 상태 표시기 중 하나를 더블 클릭합니다.

Horizon 32 Mixer & Channel Strips

여러 Horizon 장치로 구성된 시스템에서 Mixer는 각 장치의 채널을 함께 그룹화하고 Hardware Settings에서 설정한 장치 순서를 따릅니다. Mixer 아래의 Fast Scroll Bar를 사용하면 많은 채널을 더 빠르게 이동할 수 있으며 색상 구분을 통해 각 채널이 어느 하드웨어에 속하는지 확인할 수 있습니다.

Horizon 32 Mixer & Channel Strips

Horizon 32 채널 이해하기​

각 채널 스트립은 Horizon 모니터링 시스템에서 사용할 수 있는 소스를 나타냅니다. 스트립 상단에는 채널 번호, 해당 채널이 속한 Horizon 장치 및 하드웨어 채널, 채널 이름이 표시됩니다.

Horizon 32 Mixer 및 채널 스트립, Horizon 32 채널 이해하기

이름을 더블 클릭하면 기본 라벨을 Synth, Mix Stem 또는 Playback처럼 세션에 유용한 이름으로 바꿀 수 있습니다.

Horizon 32는 32개의 D-sub 라인 입력과 2개의 TRS 라인 입력을 제공하며 선택한 Digital Mode와 샘플 레이트에 따라 추가 디지털 입력을 사용할 수 있습니다. 또한 호스트 컴퓨터에서 50개의 Virtual Channels를 제공하며 기본적으로 25개의 스테레오 페어로 표시됩니다.

Horizon 32는 라인 레벨 아날로그 I/O를 중심으로 설계되어 아날로그 채널 스트립에 마이크 프리앰프 컨트롤이 없습니다. D-sub 입력 1–32와 TRS 입력 33–34는 이름 지정, 미터링 및 모니터링 믹스에 사용할 수 있는 라인 레벨 소스로 Mixer에 들어옵니다. 아날로그 입력 레벨은 Mixer 채널 스트립에서 조정하지 않습니다.

모니터 믹스 구성하기​

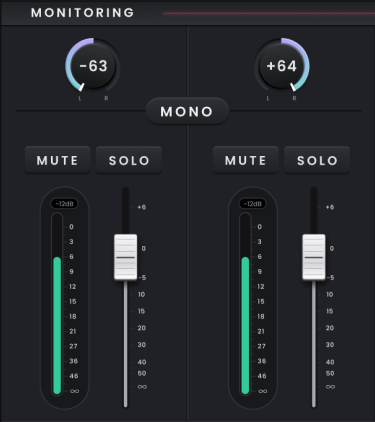

각 채널 스트립의 아래쪽 부분은 모니터링 경로만 제어합니다. 이는 녹음 경로와 의도적으로 분리되어 있습니다. 모니터링 페이더를 움직이거나 Pan을 변경하거나 채널을 Mute 또는 Solo하면 DAW로 전송되는 입력 레벨은 변경하지 않고 활성 Main 또는 Independent Mix에서 들리는 신호만 변경됩니다.

Horizon 32 Mixer 및 채널 스트립, 모니터 믹스 구성하기

페이더를 사용하여 현재 믹스의 채널 레벨을 설정하고 Pan으로 스테레오 필드의 위치를 조정하며 밸런스를 확인할 때 소스를 제거하거나 단독으로 듣고 싶다면 Mute 또는 Solo를 사용합니다. 필요한 경우 채널을 모노 또는 스테레오 페어로 사용할 수 있습니다. 모니터링 페이더의 범위는 −∞부터 +6 dB까지이며 기본값은 유니티입니다. 채널 미터는 별도의 스케일을 사용하며 최대 0 dBFS까지 표시합니다.

모니터링 경로가 녹음 경로와 분리되어 있으므로 녹음되는 신호에 영향을 주지 않고 모니터링 밸런스를 만들고 조정할 수 있습니다.

디지털 및 컴퓨터 재생 채널​

디지털 입력은 아날로그 채널과 함께 표시되며 활성 ADAT 또는 S/PDIF 모드를 따릅니다. ADAT 모드에서는 샘플 레이트가 높아질수록 사용할 수 있는 채널 수가 줄어들며 Horizon Control이 Mixer를 업데이트하여 현재 사용할 수 있는 디지털 채널만 표시합니다. S/PDIF 모드에서는 대신 2채널 디지털 경로가 표시됩니다.

Horizon 32 Mixer 및 채널 스트립, 디지털 및 컴퓨터 재생 채널

컴퓨터 재생은 Virtual Channels로 표시됩니다. Horizon 32는 50개의 Virtual Channels를 제공하며 기본적으로 25개의 스테레오 페어로 표시되고 필요에 따라 모노로 변경할 수 있습니다. 이를 사용하여 DAW 리턴 또는 다른 컴퓨터 재생 신호를 물리적 아날로그 및 디지털 입력과 함께 Horizon 모니터링 시스템으로 가져올 수 있습니다.
