후면 패널 및 연결

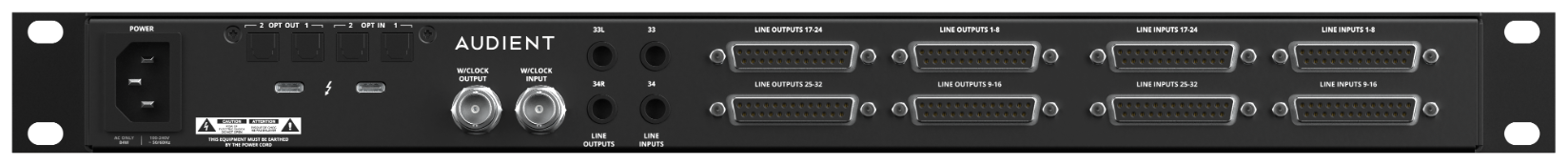

Horizon 32 후면 패널

Horizon 32 후면 패널.

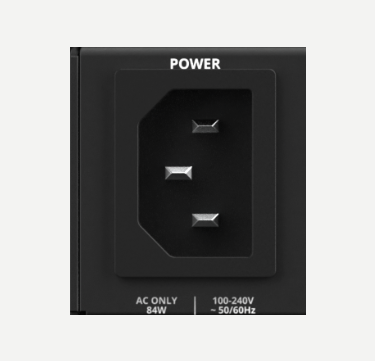

IEC 전원​

Horizon 32 후면 패널 IEC 전원 입력

Horizon 32는 100–240 VAC, 50/60 Hz IEC 전원 입력으로 작동합니다.

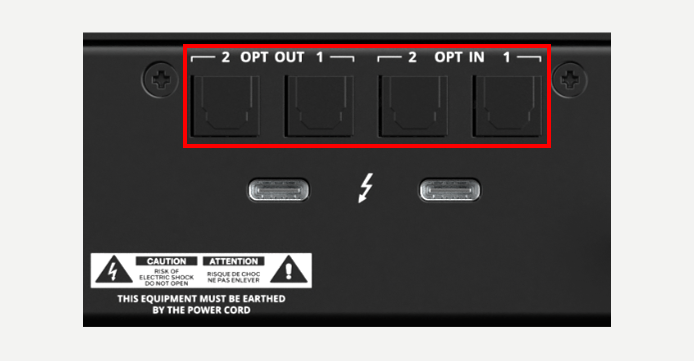

광 디지털 I/O​

Horizon 32 후면 패널 광 디지털 I/O

광 디지털 입력 2개 및 광 디지털 출력 2개.

선택한 Horizon 장치의 Hardware Settings에서 ADAT 또는 S/PDIF 모드를 선택합니다. ADAT 모드에서는 샘플 레이트에 따라 사용할 수 있는 채널 수가 달라지고 S/PDIF 모드에서는 디지털 I/O가 2채널로 줄어듭니다. Horizon Control은 선택한 모드에 맞춰 표시되는 디지털 채널과 Routing Matrix를 업데이트합니다.

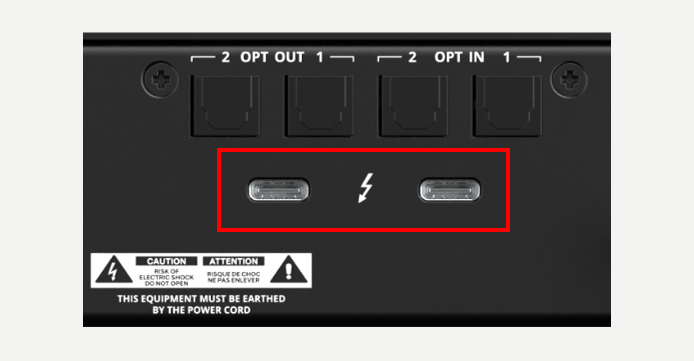

Thunderbolt 포트​

Horizon 32 후면 패널 Thunderbolt 포트

Thunderbolt 포트 2개는 호스트 오디오/데이터 연결을 제공하며 Horizon 장치를 데이지 체인으로 연결할 수 있습니다.

첫 번째 Horizon 장치를 호스트에 연결한 다음 해당 장치의 두 번째 Thunderbolt 포트를 사용하여 다음 Horizon 장치를 연결합니다. 이후에는 앞선 장치의 사용 가능한 Thunderbolt 포트를 이용해 추가 Horizon 장치를 체인에 연결할 수 있습니다. Thunderbolt는 Horizon 장치 사이에서 호스트 연결을 전달하며 여러 Horizon 장치 체인의 디지털 클록 동기화는 워드 클록을 사용해 별도로 처리합니다.

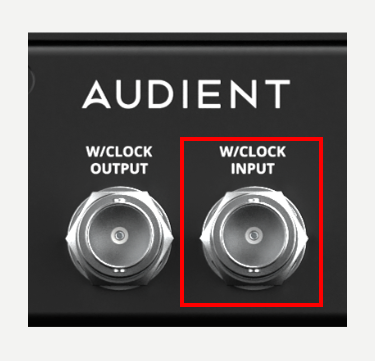

워드 클록 입력​

Horizon 32 후면 패널 워드 클록 입력

BNC 워드 클록 입력 1개. 데이지 체인으로 연결된 Horizon 장치는 워드 클록을 통해 Primary Horizon에 동기화됩니다.

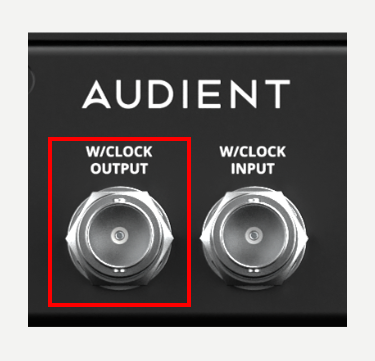

워드 클록 출력​

Horizon 32 후면 패널 워드 클록 출력

BNC 워드 클록 출력 1개 - Horizon 장치 또는 타사 디지털 익스팬더로 클로킹 정보를 전송하는 데 사용합니다.

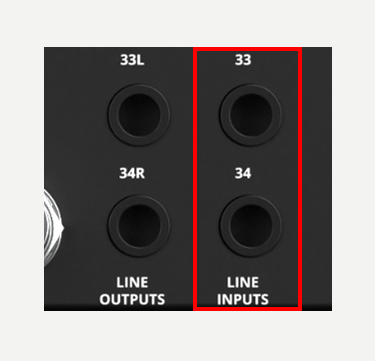

TRS 라인 입력 33–34​

Horizon 32 후면 패널 라인 입력 33–34

TRS 아날로그 라인 입력 2개. Horizon Control에서 입력 채널 33–34로 표시됩니다.

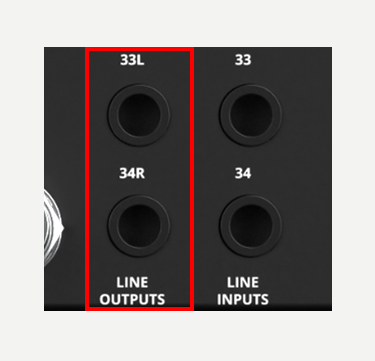

TRS 라인 출력 33–34​

Horizon 32 후면 패널 라인 출력 33–34

TRS 아날로그 출력 2개가 채널 33–34의 전용 모니터 출력 페어를 제공합니다. Horizon 32가 Primary 모니터링 장치일 때 이 출력은 Horizon Control과 Routing Matrix에서 모니터 출력 33–34로 표시됩니다.

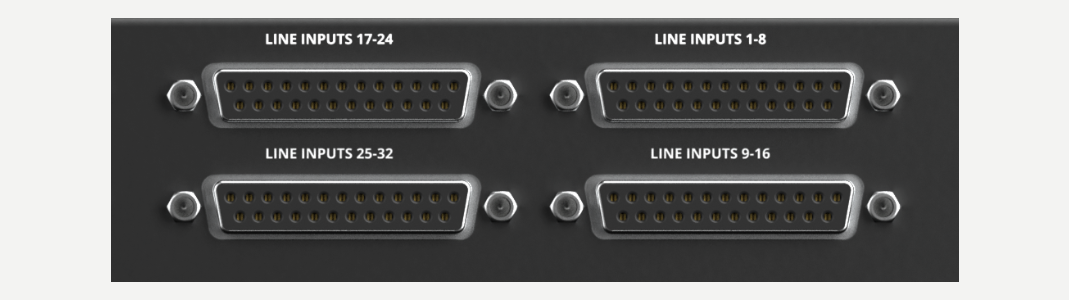

D-sub 라인 입력 1–32​

Horizon 32 후면 패널 D-sub 라인 입력 1–32

Tascam 형식 D-sub 커넥터 4개를 통해 32개의 아날로그 라인 입력을 제공합니다. 32개 입력을 모두 동시에 사용할 수 있습니다. Horizon Control에서 채널 1–32로 표시되며, Hardware Settings의 아날로그 레퍼런스 레벨 설정을 위해 8채널 뱅크로 나뉩니다.

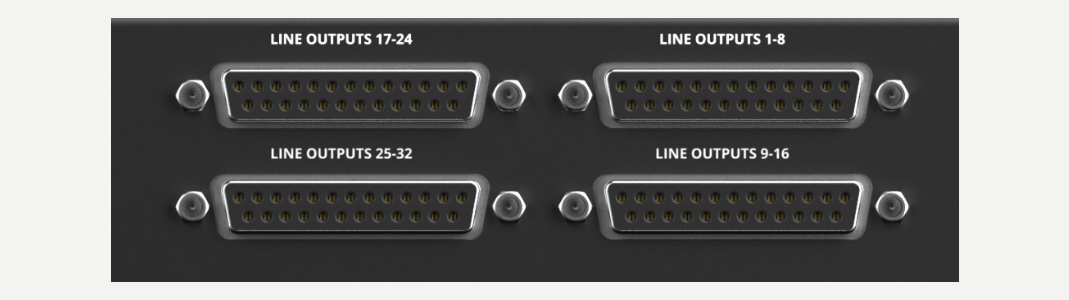

D-sub 라인 출력 1–32​

Horizon 32 후면 패널 D-sub 라인 출력 1–32

Tascam 형식 D-sub 커넥터 4개를 통한 아날로그 라인 출력 32개. 32개의 출력을 모두 동시에 사용할 수 있습니다. Horizon 32 Routing Matrix에서는 목적지 1–32로 표시되며 Hardware Settings의 아날로그 레퍼런스 레벨 설정을 위해 8채널 뱅크로 나뉩니다. 모든 아날로그 D-sub 입력 및 출력 뱅크는 Tascam/AES59 핀 배열을 사용합니다: 채널 1 +/−/실드 = 24/12/25; 채널 2 = 10/23/11; 채널 3 = 21/9/22; 채널 4 = 7/20/8; 채널 5 = 18/6/19; 채널 6 = 4/17/5; 채널 7 = 15/3/16; 채널 8 = 1/14/2. 핀 13은 사용하지 않습니다. 밸런스드 아날로그 Tascam 표준 DB25 케이블, 멀티코어 케이블 또는 브레이크아웃 케이블을 사용하십시오.
