后面板与连接

Horizon 32 后面板

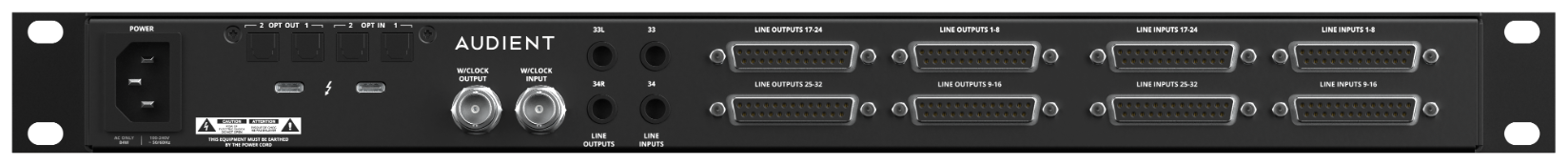

Horizon 32 后面板。

IEC 电源​

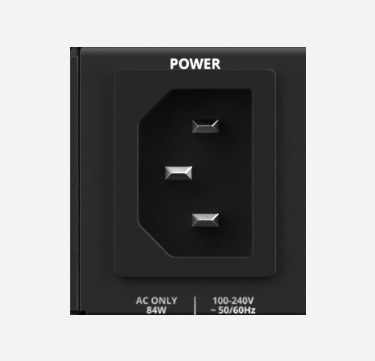

Horizon 32 后面板 IEC 电源输入

Horizon 32 使用 100–240 VAC、50/60 Hz IEC 市电输入供电。

光纤数字 I/O​

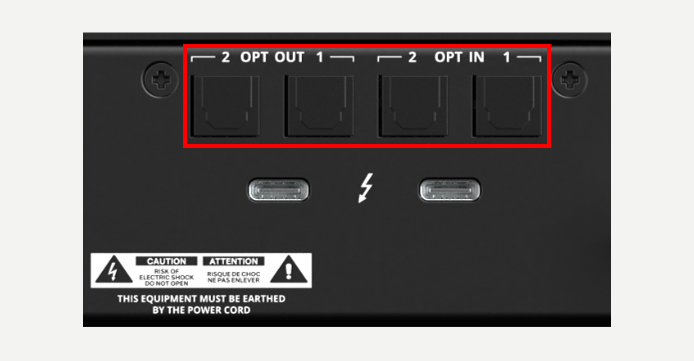

Horizon 32 后面板光纤数字 I/O

2 x 光纤数字输入和 2 x 光纤数字输出。

在 Hardware Settings 中为所选 Horizon 设备选择 ADAT 或 S/PDIF 模式。在 ADAT 模式下，可用通道数会随采样率变化；在 S/PDIF 模式下，数字 I/O 会减少为两个通道。Horizon Control 会更新可见数字通道和 Routing Matrix，以匹配所选模式。

Thunderbolt 端口​

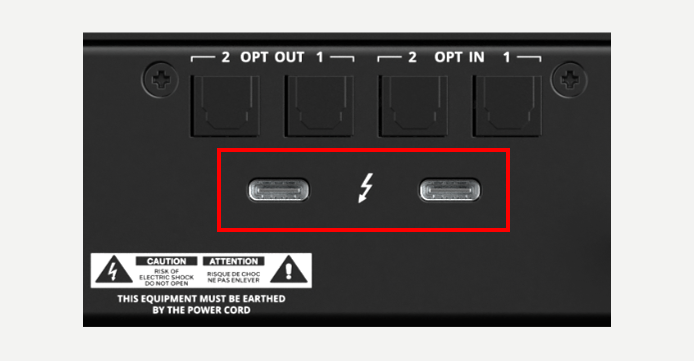

Horizon 32 后面板 Thunderbolt 端口

2 x Thunderbolt 端口用于主机音频/数据连接，并允许串联 Horizon 设备。

将第一台 Horizon 设备连接到主机，然后使用其第二个 Thunderbolt 端口连接下一台 Horizon 设备。之后还可使用前一台设备上的可用 Thunderbolt 端口继续添加更多 Horizon。Thunderbolt 负责 Horizon 设备之间的主机连接；多台 Horizon 链路的数字时钟同步则通过字时钟单独完成。

字时钟输入​

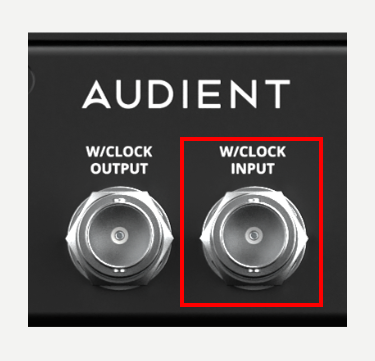

Horizon 32 后面板字时钟输入

1 x BNC 字时钟输入。串联的 Horizon 设备通过字时钟同步到 Primary Horizon。

字时钟输出​

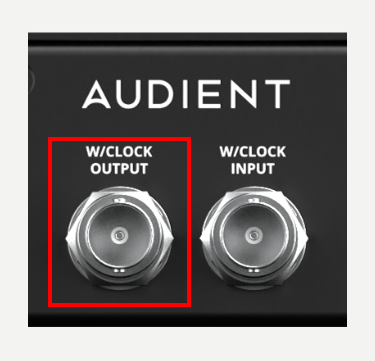

Horizon 32 后面板字时钟输出

1 x BNC 字时钟输出，用于向 Horizon 设备或第三方数字扩展器发送时钟信息。

TRS 线路输入 33–34​

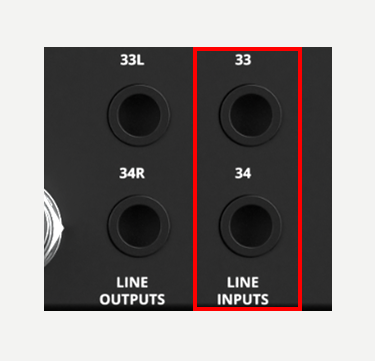

Horizon 32 后面板线路输入 33–34

2 x TRS 模拟线路输入。它们在 Horizon Control 中显示为输入通道 33–34。

TRS 线路输出 33–34​

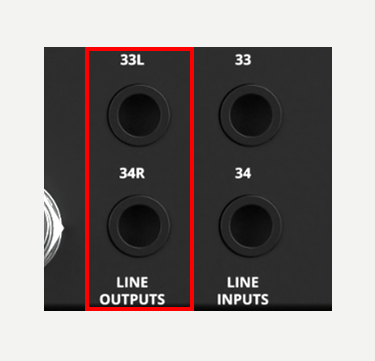

Horizon 32 后面板线路输出 33–34

2 x TRS 模拟输出在通道 33–34 上提供专用监听输出对。当 Horizon 32 是 Primary 监听设备时，这些输出会在 Horizon Control 和 Routing Matrix 中标识为监听输出 33–34。

D-sub 线路输入 1–32​

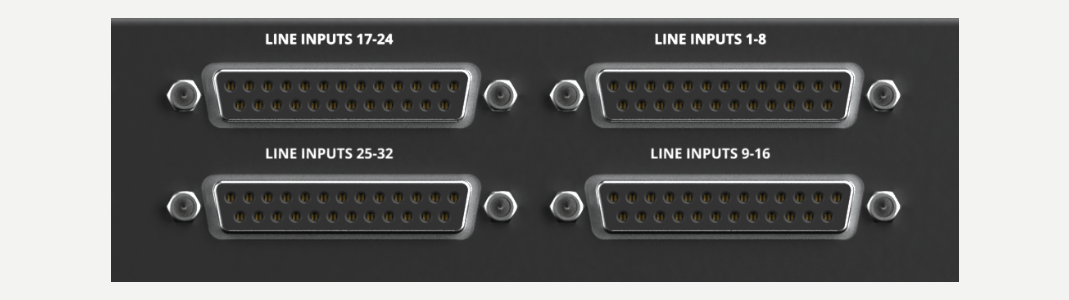

Horizon 32 后面板 D-sub 线路输入 1–32

通过 4 x Tascam 格式 D-sub 连接器提供 32 x 模拟线路输入。全部 32 个输入都可同时使用。它们在 Horizon Control 中显示为通道 1–32，并在 Hardware Settings 中按 8 通道分组设置模拟参考电平。

D-sub 线路输出 1–32​

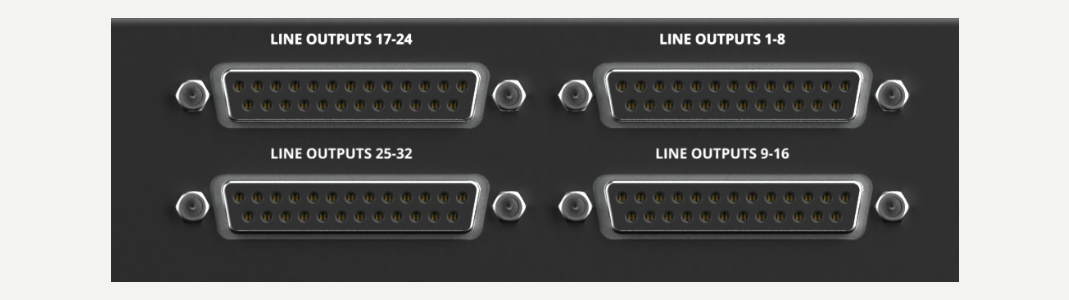

Horizon 32 后面板 D-sub 线路输出 1–32

通过 4 x Tascam 格式 D-sub 连接器提供 32 x 模拟线路输出。全部 32 个输出都可同时使用。它们在 Horizon 32 Routing Matrix 中显示为目标输出 1–32，并在 Hardware Settings 中按 8 通道分组设置模拟参考电平。每个模拟 D-sub 输入和输出分组均采用 Tascam/AES59 引脚定义：通道 1 +/−/屏蔽 = 24/12/25；通道 2 = 10/23/11；通道 3 = 21/9/22；通道 4 = 7/20/8；通道 5 = 18/6/19；通道 6 = 4/17/5；通道 7 = 15/3/16；通道 8 = 1/14/2。引脚 13 未使用。请使用平衡模拟 Tascam 标准 DB25 电缆、线束或分线电缆。
