Rear पैनल और कनेक्शन्स

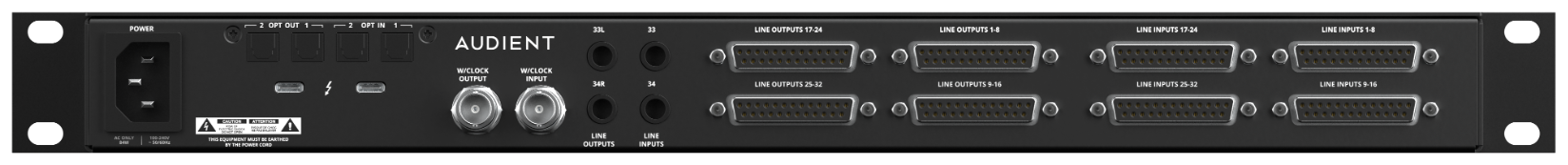

Horizon 32 रियर पैनल।

IEC पावर

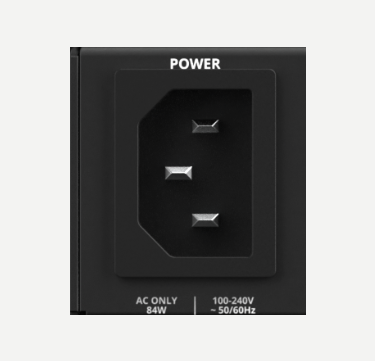

Horizon 32 को 100–240 VAC, 50/60 Hz IEC मेन्स इनपुट से पावर मिलता है।

Optical डिजिटल I/O

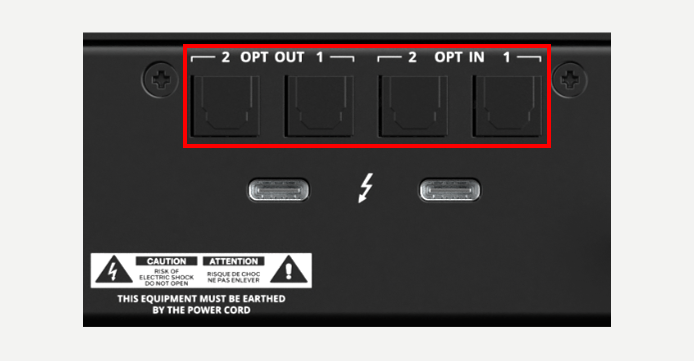

2 x ऑप्टिकल डिजिटल इनपुट्स और 2 x ऑप्टिकल डिजिटल आउटपुट्स।

चुना हुआ Horizon डिवाइस के लिए Hardware Settings में ADAT या S/PDIF मोड चुनें। ADAT मोड में उपलब्ध चैनल count सैंपल रेट के साथ बदलता है; S/PDIF मोड में डिजिटल I/O दो चैनल्स तक सीमित हो जाता है। Horizon Control विज़िबल डिजिटल चैनल्स और Routing Matrix को चुना हुआ मोड के अनुसार अपडेट करता है।

Thunderbolt ports

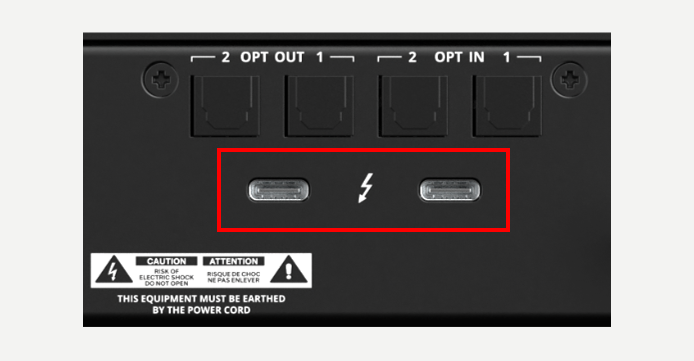

2 x Thunderbolt पोर्ट्स होस्ट ऑडियो/data कनेक्शन देते हैं और Horizon डिवाइसेज़ को daisy-chain करने की सुविधा देते हैं।

पहले Horizon डिवाइस को होस्ट से कनेक्ट करें, फिर उसके दूसरे Thunderbolt पोर्ट का इस्तेमाल अगले Horizon डिवाइस को कनेक्ट करने के लिए करें। इसके बाद preceding डिवाइस के उपलब्ध Thunderbolt पोर्ट से और Horizon यूनिट्स chain में add किए जा सकते हैं। Thunderbolt Horizon डिवाइसेज़ के बीच होस्ट कनेक्शन कैरी करता है; multi-Horizon chain के लिए डिजिटल क्लॉक synchronisation अलग से वर्ड क्लॉक के माध्यम से संभाली जाती है।

Word क्लॉक इनपुट

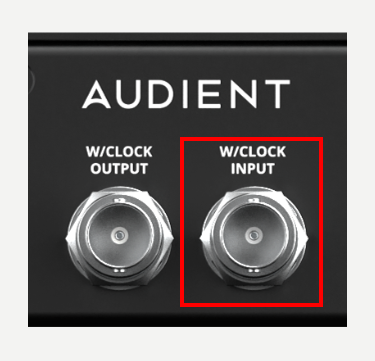

1 x BNC वर्ड क्लॉक इनपुट। Daisy-chained Horizon डिवाइसेज़ वर्ड क्लॉक के माध्यम से Primary Horizon से synchronise होते हैं।

Word क्लॉक आउटपुट

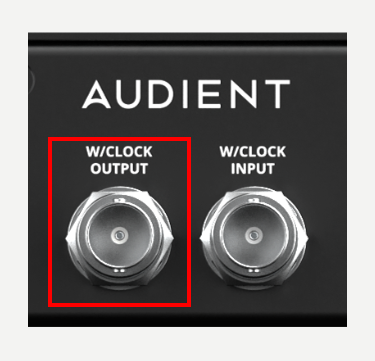

1 x BNC वर्ड क्लॉक आउटपुट, जिसका इस्तेमाल Horizon डिवाइसेज़ या third-party डिजिटल expanders को क्लॉकिंग जानकारी भेजने के लिए होता है।

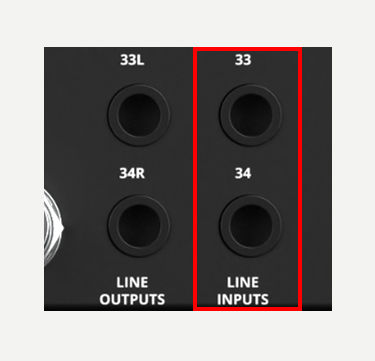

TRS लाइन इनपुट्स 33–34

2 x TRS एनालॉग लाइन इनपुट्स। ये Horizon Control में इनपुट चैनल्स 33–34 के रूप में दिखाई देते हैं।

TRS लाइन आउटपुट्स 33–34

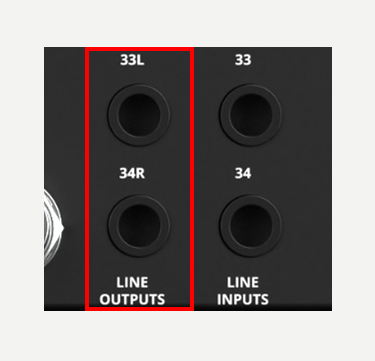

2 x TRS एनालॉग आउटपुट्स चैनल्स 33–34 पर डेडिकेटेड मॉनिटर-आउटपुट पेयर देते हैं। जब Horizon 32 Primary मॉनिटरिंग डिवाइस होता है, तो इन आउटपुट्स को Horizon Control और Routing Matrix में मॉनिटर आउटपुट्स 33–34 के रूप में पहचाना जाता है।

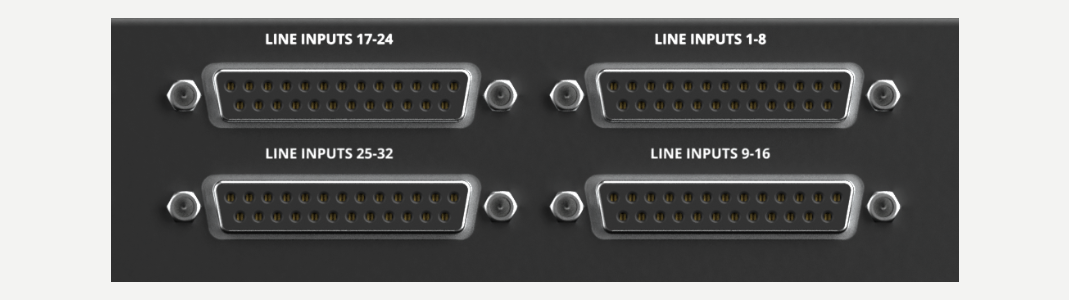

D-sub लाइन इनपुट्स 1–32

4 x Tascam फ़ॉर्मैट D-sub कनेक्टर्स के माध्यम से 32 x एनालॉग लाइन इनपुट्स। सभी 32 इनपुट्स एक ही समय पर इस्तेमाल किए जा सकते हैं। ये Horizon Control में चैनल्स 1–32 के रूप में दिखाई देते हैं और Hardware Settings की एनालॉग रेफ़रेंस-लेवल सेटिंग्स के लिए 8-चैनल बैंक्स में divide होते हैं।

D-sub लाइन आउटपुट्स 1–32

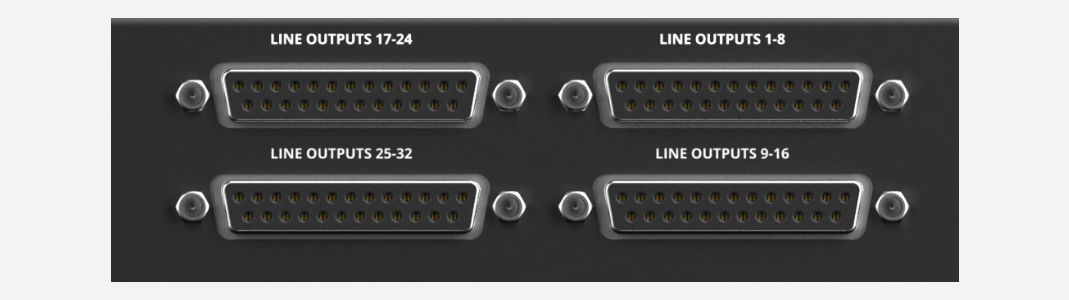

4 x Tascam फ़ॉर्मैट D-sub कनेक्टर्स के माध्यम से 32 x एनालॉग लाइन आउटपुट्स। सभी 32 आउटपुट्स एक ही समय पर इस्तेमाल किए जा सकते हैं। ये Horizon 32 Routing Matrix में destinations 1–32 के रूप में दिखाई देते हैं और Hardware Settings की एनालॉग रेफ़रेंस-लेवल सेटिंग्स के लिए 8-चैनल बैंक्स में divide होते हैं। हर एनालॉग D-sub इनपुट और आउटपुट बैंक Tascam/AES59 pinout इस्तेमाल करता है: चैनल 1 +/−/स्क्रीन = 24/12/25; चैनल 2 = 10/23/11; चैनल 3 = 21/9/22; चैनल 4 = 7/20/8; चैनल 5 = 18/6/19; चैनल 6 = 4/17/5; चैनल 7 = 15/3/16; चैनल 8 = 1/14/2। Pin 13 unused है। बैलेंस्ड एनालॉग Tascam-standard DB25 केबल्स, looms या breakout केबल्स इस्तेमाल करें।
