Front पैनल और Motion UI

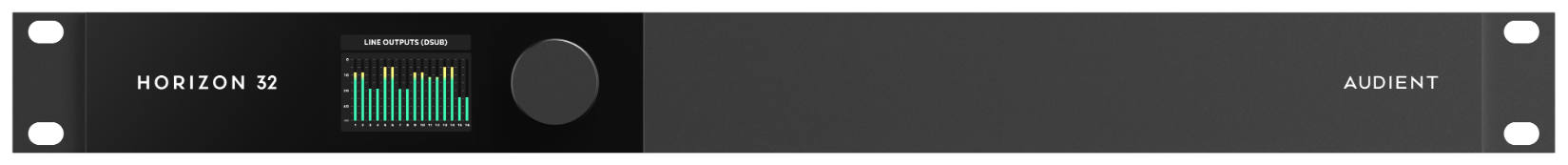

Horizon 32 फ्रंट पैनल।

Horizon 32 फ्रंट पैनल पर Motion UI डिस्प्ले और एक Control Wheel है। Horizon 32 में माइक्रोफ़ोन प्रीऐम्प्स नहीं हैं, इसलिए प्रीऐम्प Input Summary या अलग फ्रंट-पैनल इनपुट-कंट्रोल मोड नहीं होता।

मीटरिंग नॉर्मल idle व्यू है। मॉनिटरिंग स्टेट्स या आउटपुट लेवल बदलने पर temporary parameter और स्टेटस स्क्रीन्स दिखाई देती हैं, फिर inactivity के बाद Motion UI वापस मीटरिंग व्यू पर लौट आता है।

पहली बार पावर on करना

1. Mains पावर मिलने पर Horizon 32 अपने आप पावर on होता है।

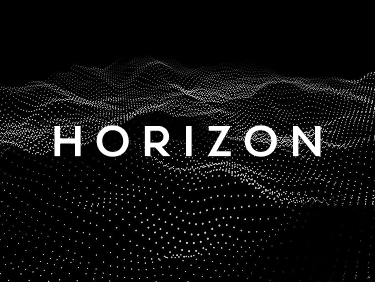

2. Startup animation दिखाई देती है, फिर Horizon logo और Welcome स्क्रीन आते हैं।

3. Motion UI brightness सेट करने के लिए Control Wheel rotate करें।

4. आगे बढ़ने के लिए Control Wheel दबाएँ।

5. Horizon 32 डिफ़ॉल्ट स्पीकर-आउटपुट मीटरिंग व्यू पर खुलता है।

मॉनिटर लेवल एडजस्ट करना

Designated मॉनिटर आउटपुट्स का लेवल एडजस्ट करने के लिए Control Wheel rotate करें। Clockwise turn करने से आउटपुट लेवल बढ़ता है; counterclockwise turn करने से कम होता है।

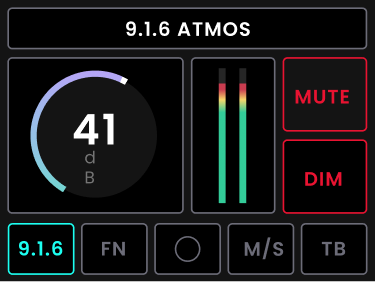

लेवल एडजस्ट करने पर Motion UI में आउटपुट Summary खुलता है। Summary मौजूदा आउटपुट लेवल और मीटर्स के साथ सक्रिय Speaker Layout और Horizon Control द्वारा दी गई मॉनिटरिंग स्टेट्स दिखाता है।

Motion UI पर मॉनिटरिंग स्टेट्स

Motion UI सॉफ़्टवेयर-controlled मॉनिटरिंग स्टेट्स को दिखाता है, जिनमें Mute, Dim, Mono, Mid/Side / polarity स्टेट और Talkback शामिल हैं।

Horizon Control में इनमें से किसी स्टेट के बदलने पर Motion UI नॉर्मल मीटरिंग व्यू पर लौटने से पहले कुछ समय के लिए corresponding स्टेटस message दिखाता है। Horizon 32 अलग फिजिकल Function बटन नहीं देता।

Motion UI निम्न फ़ीडबैक देता है:

Monitoring change	Motion UI feedback

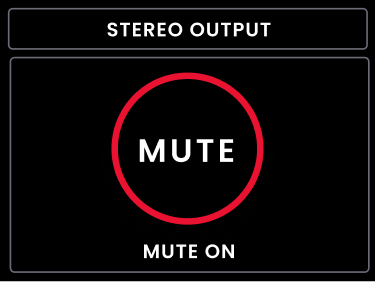

Mute	कुछ समय के लिए MUTE ON या MUTE OFF message दिखता है, और resulting state Output Summary में reflect होती है।

Dim	कुछ समय के लिए DIM ON या DIM OFF message दिखता है, फिर updated Output Summary state दिखाई देती है।

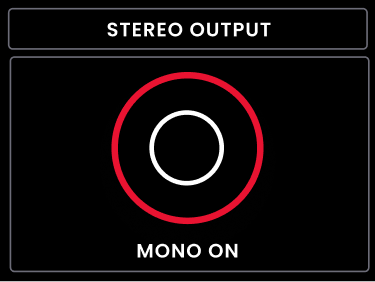

Mono	कुछ समय के लिए MONO ON या MONO OFF message दिखता है, और Output Summary में Mono active या inactive दिखता है।

Mid/Side	Polarity state कुछ समय के लिए दिखाई जाती है। Centre-removal monitoring function के हिस्से के रूप में Mid/Side monitoring Mono भी engage करता है।

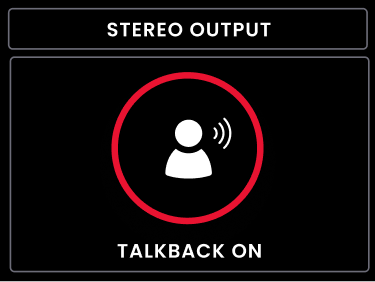

Talkback	कुछ समय के लिए TB ON या TB OFF message दिखता है। Horizon Control में Talkback latch के रूप में operate करता है।

मीटरिंग pages

उपलब्ध इनपुट और आउटपुट मीटरिंग views के बीच cycle करने के लिए Control Wheel को repeatedly दबाएँ। Horizon 32 निम्न के लिए मीटरिंग सपोर्ट करता है:

• मेन मॉनिटर आउटपुट्स 33–34;

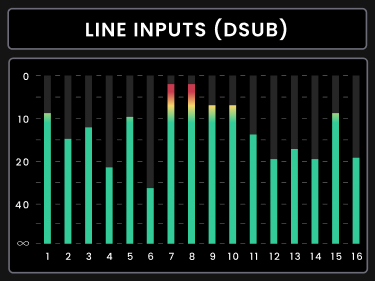

• D-sub लाइन इनपुट्स 1–16;

• D-sub लाइन इनपुट्स 17–32;

• TRS लाइन इनपुट्स 33–34;

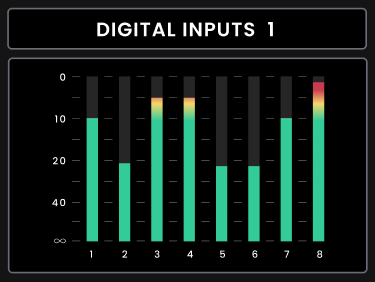

• Digital इनपुट्स 1;

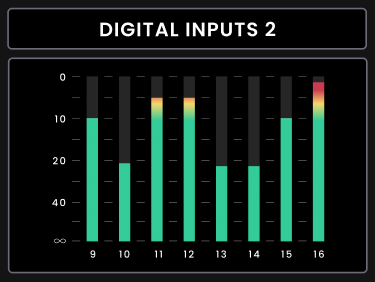

• Digital इनपुट्स 2;

Motion UI हर पेज पर अधिकतम आठ मीटर्स दिखाता है। इसलिए बड़े मीटर ग्रुप्स उपलब्ध मीटरिंग views में कई पेजेज़ में divide होते हैं।

फ्रंट पैनल सेटिंग्स

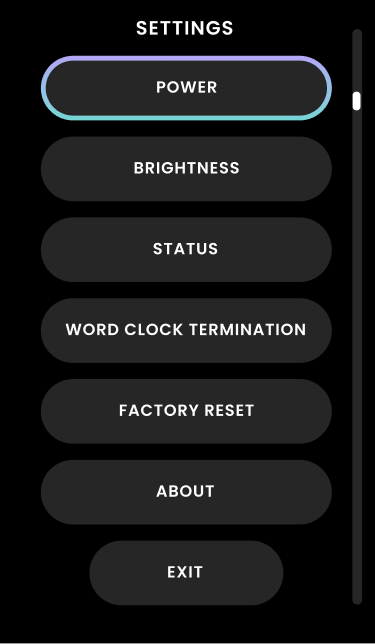

Settings खोलने के लिए Control Wheel को तीन seconds तक press करके hold करें। ऑप्शन highlight करने के लिए Control Wheel इस्तेमाल करें और सिलेक्ट करने के लिए उसे दबाएँ।

विकल्प	विवरण
Power	Horizon 32 को बंद करता है। यदि यूनिट को Settings मेनू से बंद किया गया है, तो उसे दोबारा चालू करने के लिए Control Wheel को एक बार दबाकर तुरंत छोड़ दें।
Brightness	Motion UI display और फ्रंट पैनल LEDs की brightness adjust करता है।
Status	मौजूदा sample rate, digital input format और digital input clock status दिखाता है।
Word clock termination	75 Ω word clock termination को enable या disable करता है।
Factory reset	Horizon 32 को factory settings पर restore करने से पहले confirmation खोलता है।
About	Product name, serial number, FPGA version, Horizon firmware, फ्रंट पैनल firmware और copyright information दिखाता है।

पावर

Horizon 32 को बंद करने के लिए फ्रंट पैनल के Settings मेनू में Power चुनें। बंद करने की पुष्टि करने के लिए Control Wheel दबाएँ। यूनिट बंद होने के बाद उसे दोबारा चालू करने के लिए Control Wheel को एक बार दबाकर तुरंत छोड़ दें।

Brightness

Control Wheel से Motion UI और फ्रंट-पैनल LED brightness बदलने के लिए Brightness खोलें। नई सेटिंग Save करने या बदलाव Cancel करने के लिए ऑन-स्क्रीन कंट्रोल्स इस्तेमाल करें।

स्टेटस

Digital कनेक्शन्स चेक करते समय स्टेटस व्यू उपयोगी है। यह मौजूदा सैंपल रेट, चुना हुआ डिजिटल-इनपुट फ़ॉर्मैट और डिजिटल इनपुट्स सफलतापूर्वक clocked हैं या नहीं, यह दिखाता है।

Word Clock Termination

Horizon 32 की 75 Ω BNC टर्मिनेशन इनेबल या डिसेबल करने के लिए Word Clock टर्मिनेशन इस्तेमाल करें। जब Horizon 32 BNC वर्ड क्लॉक chain में फ़ाइनल या एकमात्र receiving डिवाइस हो, तो टर्मिनेशन इनेबल होनी चाहिए।

Factory Reset

Factory Reset Horizon 32 हार्डवेयर सेटिंग्स को factory स्टेट पर restore करता है। इसे केवल तब इस्तेमाल करें जब आप मौजूदा हार्डवेयर कॉन्फ़िगरेशन डिस्कार्ड करना चाहते हों।

About

About पेज यूनिट और उसकी इंस्टॉल्ड फ़र्मवेयर जानकारी की पहचान करता है। यह प्रोडक्ट नाम, serial number, FPGA वर्ज़न, Horizon फ़र्मवेयर, फ्रंट-पैनल फ़र्मवेयर और copyright जानकारी दिखाता है।
