前面板与 Motion UI

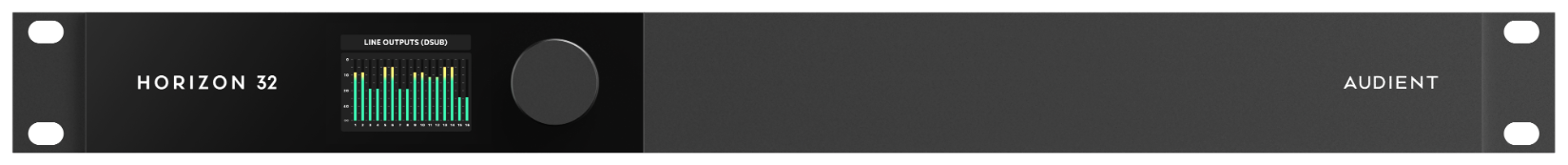

Horizon 32 前面板

Horizon 32 前面板。

Horizon 32 前面板包含 Motion UI 显示屏和一个 Control Wheel。Horizon 32 没有麦克风前置放大器，因此没有前置放大器 Input Summary，也没有独立的前面板输入控制模式。

电平显示是正常的空闲视图。当监听状态或输出电平发生变化时，会暂时显示相应参数和状态界面；经过一段时间无操作后，Motion UI 会返回电平显示视图。

首次开机​

  1. 接通市电后，Horizon 32 会自动开机。

  2. 显示启动动画，随后出现 Horizon 标志和 Welcome 界面。

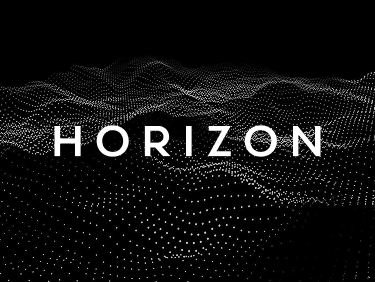

Horizon 32 Motion UI 启动界面
  1. 旋转 Control Wheel 设置 Motion UI 亮度。
Horizon 32 Motion UI 首次设置亮度

  1. 按下 Control Wheel 继续。

  2. Horizon 32 会进入默认的扬声器输出电平显示视图。

Horizon 32 Motion UI 立体声扬声器输出电平显示

调整监听电平​

旋转 Control Wheel 调整指定监听输出的电平。顺时针旋转提高输出电平，逆时针旋转降低输出电平。

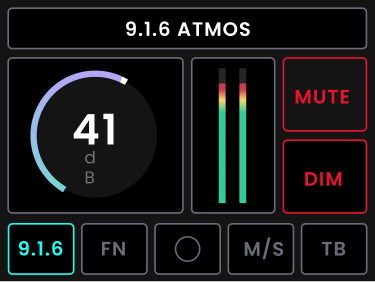

调整电平时，Motion UI 会打开 Output Summary。该摘要同时显示当前输出电平、电平表，以及由 Horizon Control 提供的当前 Speaker Layout 和监听状态。

Horizon 32 Motion UI 9.1.6 Atmos Output Summary

Motion UI 上的监听状态​

Motion UI 会反映由软件控制的监听状态，包括 Mute、Dim、Mono、Mid/Side / 极性状态和 Talkback。

当这些状态中的任意一项在 Horizon Control 中发生变化时，Motion UI 会短暂显示对应状态信息，然后返回正常电平显示视图。Horizon 32 没有独立的实体 Function 按钮。

Motion UI 会提供以下反馈：

Monitoring changeMotion UI feedback
Mute短暂显示 MUTE ON 或 MUTE OFF 信息，最终状态会反映在 Output Summary 中。

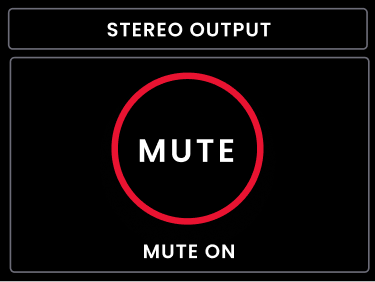

Horizon 32 Motion UI Mute 开启
Dim短暂显示 DIM ON 或 DIM OFF 信息，随后 Output Summary 会显示更新后的状态。
Horizon 32 Motion UI Dim 开启

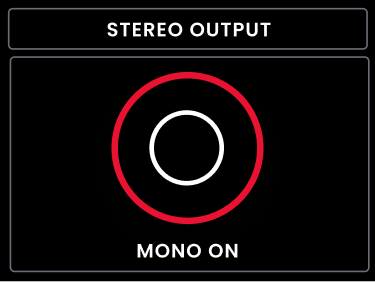

Mono短暂显示 MONO ON 或 MONO OFF 信息，Output Summary 中会显示 Mono 为启用或禁用。
Horizon 32 Motion UI Mono 开启
Mid/Side短暂显示极性状态。Mid/Side 监听还会启用 Mono，作为移除中央声像监听功能的一部分。
Horizon 32 Motion UI Mid Side 开启

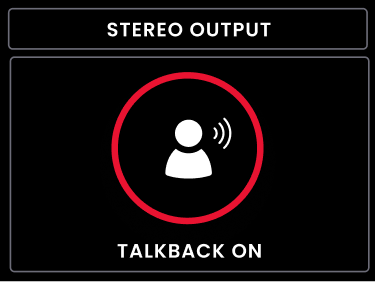

Talkback短暂显示 TB ON 或 TB OFF 信息。Talkback 在 Horizon Control 中以锁存方式工作。
Horizon 32 Motion UI Talkback 开启

电平显示页面​

反复按下 Control Wheel，可在可用的输入和输出电平表视图之间切换。Horizon 32 支持以下电平显示：

  • 主监听输出 33–34；
Horizon 32 Motion UI 监听输出 33–34 电平表
  • D-sub 线路输入 1–16；

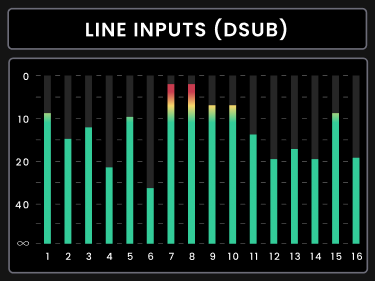

Horizon 32 Motion UI D-sub 线路输入 1–16 电平表
  • D-sub 线路输入 17–32；
Horizon 32 Motion UI D-sub 线路输入 1–16 电平表
  • TRS 线路输入 33–34；
Horizon 32 Motion UI TRS 线路输入 33–34 电平表
  • Digital Inputs 1；

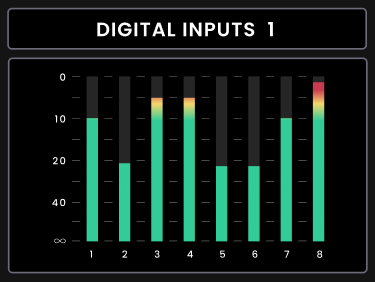

Horizon 32 Motion UI Digital Input 1 电平表
  • Digital Inputs 2；

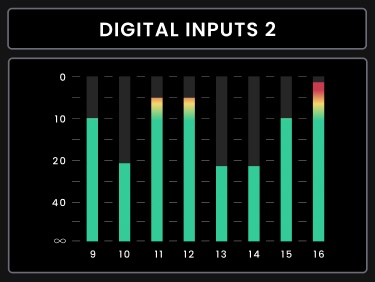

Horizon 32 Motion UI Digital Input 2 电平表

Motion UI 每页最多显示八个电平表。因此，更大的电平组会分页显示在多个可用电平视图中。

前面板设置​

按住 Control Wheel 三秒钟即可打开 Settings。使用 Control Wheel 高亮某个选项，再按下它进行选择。

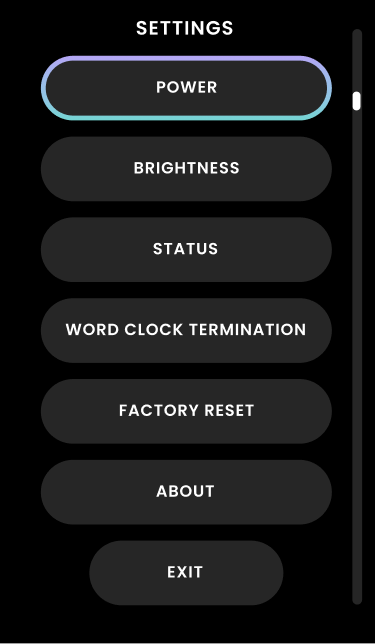

Horizon 32 Motion UI Settings 菜单
OptionDescription
Power关闭 Horizon 32。如果设备已通过 Settings 关机，请短按一次 Control Wheel 并松开，即可再次开机。
Brightness调整 Motion UI 显示屏和前面板 LED 的亮度。
Status显示当前采样率、数字输入格式和数字输入时钟状态。
Word clock termination启用或禁用 75 Ω 字时钟终端匹配。
Factory reset在将 Horizon 32 恢复为出厂设置前打开确认提示。
About显示产品名称、序列号、FPGA 版本、Horizon 固件、前面板固件和版权信息。

Power​

Horizon 32 Motion UI 关机确认对话框

从前面板 Settings 中选择 Power 可关闭 Horizon 32。使用 Control Wheel 确认关机操作。关机后，短按一次 Control Wheel 并松开，即可再次开启设备。

Brightness​

Horizon 32 Motion UI 亮度调整

打开 Brightness 后，使用 Control Wheel 调整 Motion UI 和前面板 LED 亮度。使用屏幕上的控件选择 Save 保存新设置，或选择 Cancel 取消更改。

Status​

Horizon 32 Motion UI Status 采样率与数字输入

检查数字连接时，Status 视图很有用。它会显示当前采样率、所选数字输入格式，以及数字输入是否已成功锁定时钟。

Word Clock Termination​

Horizon 32 Motion UI 字时钟终端匹配

使用 Word Clock Termination 启用或禁用 Horizon 32 的 75 Ω BNC 终端匹配。当 Horizon 32 是 BNC 字时钟链路中最后一个或唯一的接收设备时，应启用终端匹配。

Factory Reset​

Horizon 32 Motion UI Factory Reset 确认

Factory Reset 会将 Horizon 32 的硬件设置恢复为出厂状态。仅当您确实要舍弃当前硬件配置时使用此功能。

About​

About 页面用于识别设备及其已安装的固件信息。它会显示产品名称、序列号、FPGA 版本、Horizon 固件、前面板固件和版权信息。

Horizon 32 About 界面
