フロントパネルとMotion UI

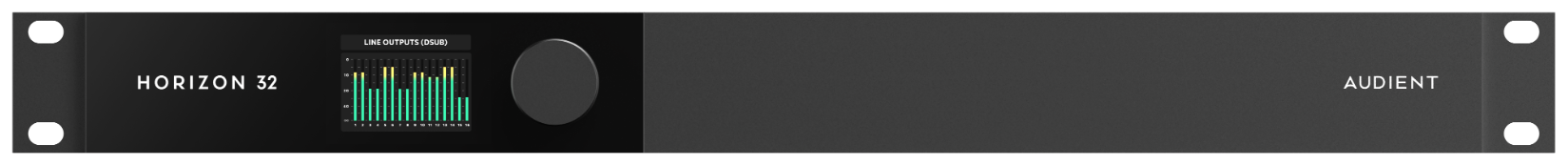

Horizon 32 front panel

Horizon 32フロントパネル。

Horizon 32のフロントパネルには、Motion UIディスプレイと1つのControl Wheelがあります。Horizon 32にはマイクプリアンプがないため、プリアンプのInput Summaryや独立したフロントパネル入力操作モードはありません。

通常の待機時にはメーター画面が表示されます。モニタリング状態や出力レベルを変更するとパラメーターやステータス画面が一時的に表示され、その後一定時間操作がないとMotion UIはメーター画面に戻ります。

初回起動​

  1. 電源が供給されると、Horizon 32は自動的に起動します。

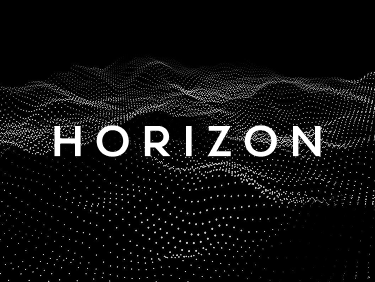

  2. 起動アニメーションの後にHorizonロゴとWelcome画面が表示されます。

Horizon 32 motion ui horizon startup screen
  1. Control Wheelを回してMotion UIの明るさを設定します。
Horizon 32 motion ui first setup brightness

  1. Control Wheelを押して続行します。

  2. Horizon 32はデフォルトのスピーカー出力メーター画面を表示します。

Horizon 32 motion ui speaker output metering stereo

モニターレベルの調整​

Control Wheelを回して、指定されたモニター出力のレベルを調整します。時計回りで出力レベルが上がり、反時計回りで下がります。

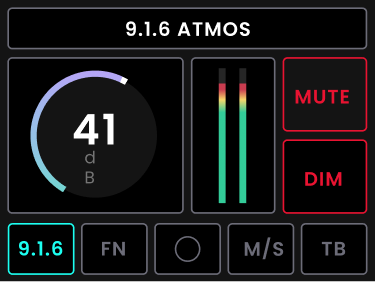

レベルを調整するとMotion UIにOutput Summaryが表示されます。Output Summaryには現在の出力レベルとメーターに加え、Horizon Controlから提供されるアクティブなSpeaker Layoutとモニタリング状態が表示されます。

Horizon 32 motion ui 9 1 6 atmos output summary

Motion UIのモニタリング状態​

Motion UIには、Mute、Dim、Mono、Mid/Side／極性状態、Talkbackなど、ソフトウェアで操作するモニタリング状態が反映されます。

Horizon Controlでこれらの状態を変更すると、Motion UIに対応するステータスメッセージが短時間表示された後、通常のメーター画面に戻ります。Horizon 32には独立した物理Functionボタンはありません。

Motion UIでは次の状態を表示します。

モニタリング変更Motion UI表示

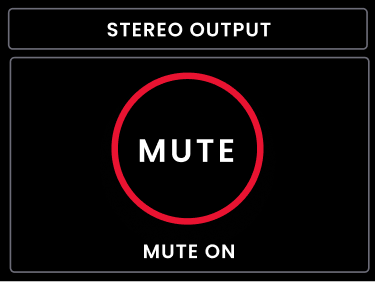

Mute「MUTE ON」または「MUTE OFF」が短時間表示され、その後の状態がOutput Summaryに反映されます。
Horizon 32 motion ui mute on
Dim「DIM ON」または「DIM OFF」が短時間表示され、その後更新された状態がOutput Summaryに表示されます。
Horizon 32 motion ui dim on

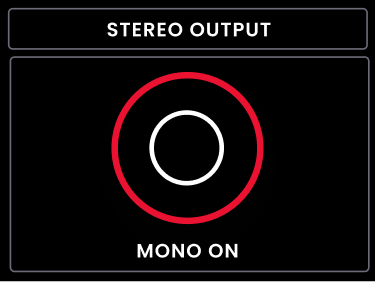

Mono「MONO ON」または「MONO OFF」が短時間表示され、Output SummaryにMonoの有効／無効状態が表示されます。
Horizon 32 motion ui mono on
Mid/Side極性状態が短時間表示されます。Mid/Sideモニタリングでは、センター成分を除去するモニタリング機能の一部としてMonoも有効になります。
Horizon 32 motion ui mid side on

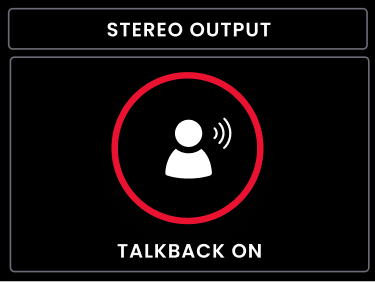

Talkback「TB ON」または「TB OFF」が短時間表示されます。TalkbackはHorizon Controlでラッチ動作します。
Horizon 32 motion ui talkback on

メーターページ​

Control Wheelを繰り返し押すと、使用可能な入力／出力メーター表示を順に切り替えられます。Horizon 32では次のメーターを表示できます。

  • Mainモニター出力33～34
Horizon 32 motion ui monitor outputs 33 34 meters

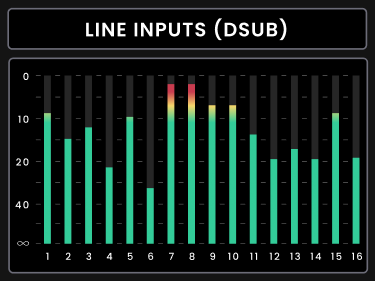

  • D-subライン入力1～16
Horizon 32 motion ui dsub line inputs 1 16 meters
  • D-subライン入力17～32
Horizon 32 motion ui dsub line inputs 1 16 meters
  • TRSライン入力33～34
Horizon 32 Motion UI TRS line inputs 33-34 meters

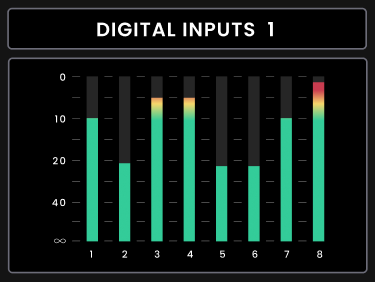

  • Digital Inputs 1
Horizon 32 motion ui digital input 1 meters

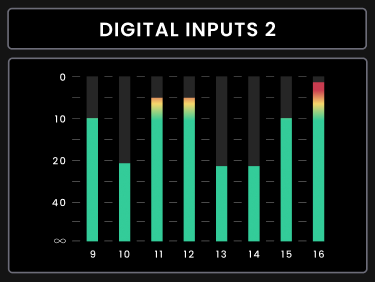

  • Digital Inputs 2
Horizon 32 motion ui digital input 2 meters

Motion UIでは1ページに最大8本のメーターを表示します。より大きなメーターグループは複数のメーター画面に分割されます。

フロントパネル設定​

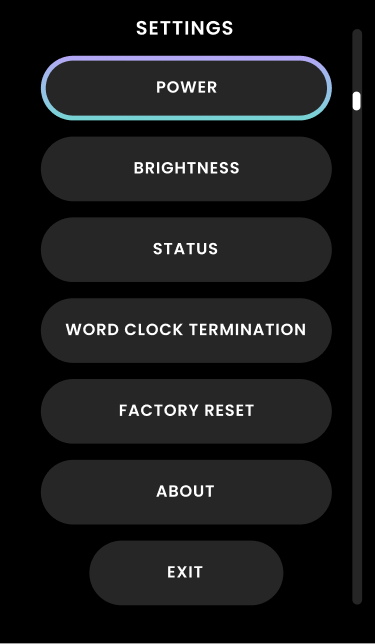

Control Wheelを3秒間長押ししてSettingsを開きます。Control Wheelで項目をハイライトし、押して選択します。

Horizon 32 motion ui settings menu
項目説明
PowerHorizon 32の電源をオフにします。Settingsから電源をオフにした場合は、Control Wheelを1回押してすぐに離すと、再び電源が入ります。
BrightnessMotion UIディスプレイおよびフロントパネルLEDの明るさを調整します。
Status現在のサンプルレート、デジタル入力フォーマット、デジタル入力のクロック状態を表示します。
Word clock termination75 Ωワードクロック終端を有効／無効にします。
Factory resetHorizon 32を工場出荷時設定へ戻す前に確認画面を表示します。
About製品名、シリアル番号、FPGAバージョン、Horizonファームウェア、フロントパネルファームウェア、著作権情報を表示します。

電源​

Horizon 32 motion ui power confirmation dialog

フロントパネルのSettingsからPowerを選択してHorizon 32の電源をオフにします。Control Wheelを使用して電源オフを確定します。電源オフ後は、Control Wheelを1回押してすぐに離すと、再び電源が入ります。

明るさ​

Horizon 32 motion ui brightness adjustment

Brightnessを開き、Control WheelでMotion UIおよびフロントパネルLEDの明るさを変更します。画面上のSaveで新しい設定を保存するか、Cancelで変更を取り消します。

ステータス​

Horizon 32 motion ui status sample rate digital inputs

Status画面はデジタル接続を確認する場合に便利です。現在のサンプルレート、選択されているデジタル入力フォーマット、デジタル入力が正常にクロック同期しているかを表示します。

Word Clock Termination​

Horizon 32 motion ui word clock termination

Word Clock Terminationを使用してHorizon 32の75 Ω BNC終端を有効／無効にします。Horizon 32がBNCワードクロックチェーン内で最後、または唯一の受信デバイスである場合は終端を有効にしてください。

Factory Reset​

Horizon 32 motion ui factory reset confirmation

Factory ResetはHorizon 32のハードウェア設定を工場出荷時の状態へ戻します。現在のハードウェア設定を破棄する場合にのみ使用してください。

About​

About画面には、本機の識別情報とインストールされているファームウェア情報が表示されます。製品名、シリアル番号、FPGAバージョン、Horizonファームウェア、フロントパネルファームウェア、著作権情報を確認できます。

Horizon 32 about screen
