Routing Matrix

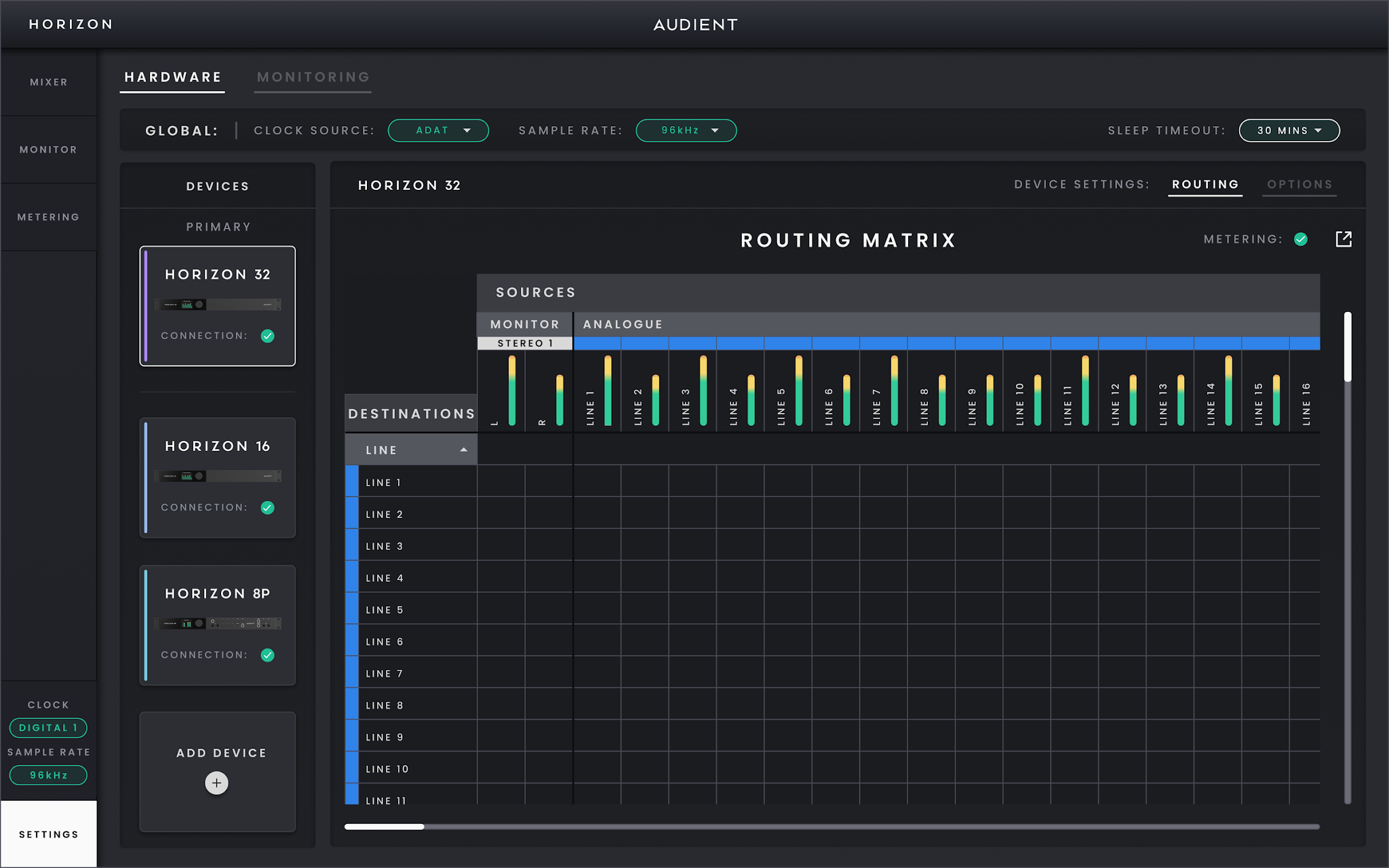

Horizon 32 Routing Matrix。

どのHorizonソースを物理出力へ送るか設定する場合はRouting Matrixを使用します。Routing MatrixはHardware Settingsから開き、接続されたHorizonデバイスごとに個別に表示されるため、変更する前にルーティング対象のデバイスを選択します。

Routing Matrixの見方

ソースは上部に横方向で表示されます。Mixbusソースには、Main MixおよびIndependent Mixesの左右出力が表示されます。

Shared MixbusはMain MixとIndependent Mixesの左右出力を提供します。すべての接続済みHorizonデバイスで共有されるため、これらのミックスをRouting Matrixで選択しているHorizonの物理出力へルーティングできます。たとえば、Independent Mixをヘッドホンアンプへ送ることができます。

選択したHorizonデバイスの物理出力先は左側に縦方向で表示されます。

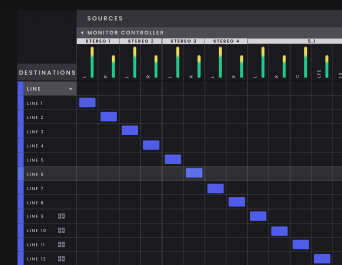

塗りつぶされたセルは、その列の上部にあるソースがその行の出力先へ接続されていることを示します。

大きなRouting Matrixで対応するソースと出力先を確認する場合は、セルにカーソルを合わせます。

ルーティングは選択したHorizonデバイス内でのみ行われます。Routing Matrixではそのユニットのソースを同じユニットの出力へルーティングできますが、あるHorizonデバイスのオーディオチャンネルを別のHorizonデバイスの物理出力へ直接送ることはできません。PrimaryのHorizonデバイスを選択すると、そのMonitor Controller Speaker LayoutソースもRouting Matrixに表示されます。Secondaryデバイスには通常のオーディオソースと出力先のみが表示され、これらのモニタリングソースは表示されません。

Horizon 32で使用できるソースグループには、本体のアナログライン入力、Digital Inputs 1および2、ホストコンピューターからの50のVirtual Channelsが含まれます。Primaryデバイスでは、保存済みのMonitor Controller Speaker Layoutsも使用できます。デジタルソース名と使用可能なチャンネルは、現在のADATまたはS/PDIFモードとサンプルレートに従います。

物理出力先には、D-subライン出力1～32、TRSライン出力33～34、Digital Outputs 1および2があります。TRS出力がモニタリングシステムで使用されている場合、Horizon ControlはRouting Matrix内で対応するモニターパスを識別して表示します。

ルートの作成

Routing Matrix上部からソース、左側から必要な物理出力先を見つけ、その交点のセルを選択します。ルートが有効になるとセルが塗りつぶされます。ルートを解除する場合は、同じセルをもう一度選択します。

Digital Modeまたはサンプルレートを変更するとRouting Matrixは自動的に更新されます。高いサンプルレートではADATのチャンネル数が減少し、S/PDIFでは2チャンネルのデジタルパスが表示されます。

モニタリング用に作成したSpeaker LayoutsもPrimaryデバイスのソースエリアに表示されます。Monitor Profileの論理スピーカー位置を、必要な物理出力へ手動でルーティングしてください。

大規模なシステムでは、展開コントロールを使用してRouting Matrixを別ウィンドウで開けます。Horizon Control内の別の画面で作業しながらRouting Matrixを表示しておくことができます。
