リアパネルと接続

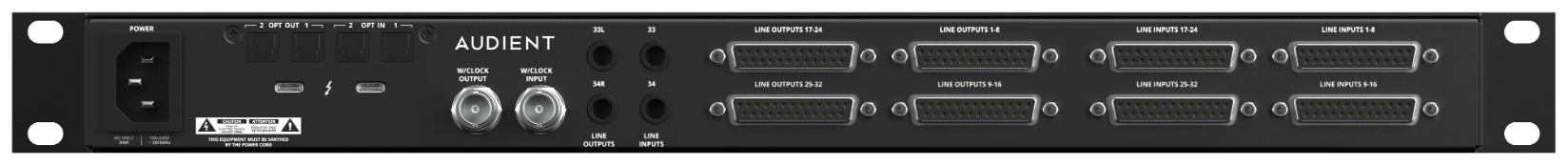

Horizon 32リアパネル。

IEC電源

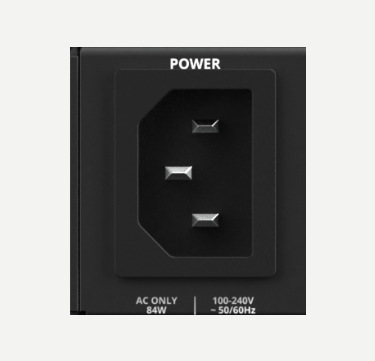

Horizon 32は、100～240 VAC、50/60 HzのIEC電源入力から電源を供給します。

光デジタルI/O

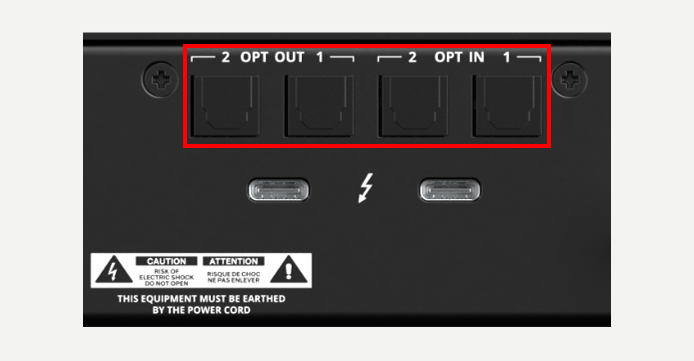

光デジタル入力×2、光デジタル出力×2。

選択したHorizonデバイスについて、Hardware SettingsでADATまたはS/PDIFモードを選択します。ADATモードでは使用可能なチャンネル数がサンプルレートに応じて変化し、S/PDIFモードではデジタルI/Oが2チャンネルになります。Horizon Controlは、選択したモードに合わせて表示されるデジタルチャンネルとRouting Matrixを更新します。

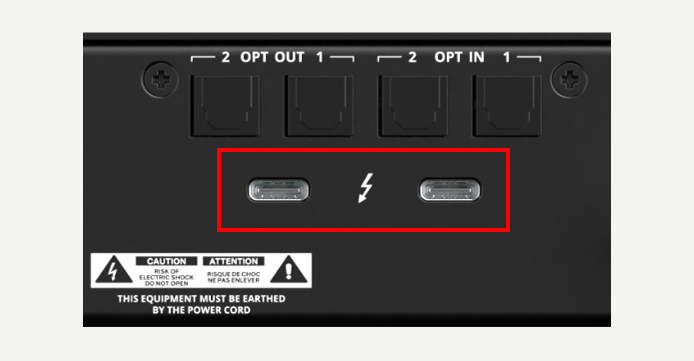

Thunderboltポート

Thunderboltポート×2がホストとのオーディオ／データ接続を行い、Horizonデバイスをデイジーチェーン接続できます。

最初のHorizonデバイスをホストへ接続し、そのデバイスのもう一方のThunderboltポートから次のHorizonデバイスへ接続します。以降のHorizonユニットは、直前のデバイスで使用可能なThunderboltポートを使ってチェーンへ追加できます。ThunderboltはHorizonデバイス間のホスト接続を担います。複数台のHorizonチェーンのデジタルクロック同期は、別途ワードクロックを使用して行います。

ワードクロック入力

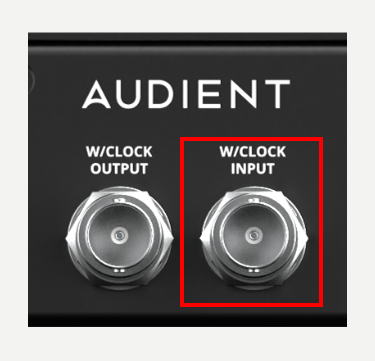

BNCワードクロック入力×1。デイジーチェーン接続したHorizonデバイスは、ワードクロックを使用してPrimaryのHorizonへ同期します。

ワードクロック出力

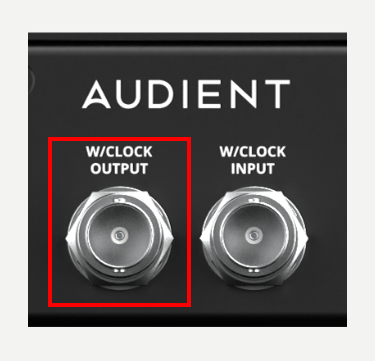

BNCワードクロック出力×1。Horizonデバイスまたは他社製デジタルエキスパンダーへクロック情報を送信します。

TRSライン入力33～34

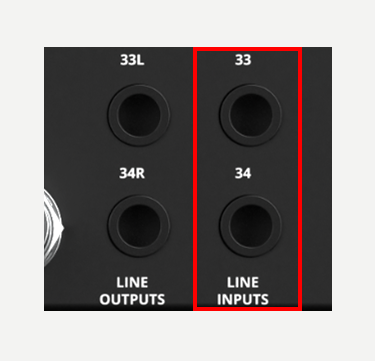

TRSアナログライン入力×2。Horizon Controlでは入力チャンネル33～34として表示されます。

TRSライン出力33～34

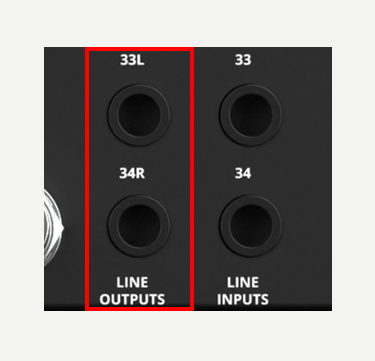

TRSアナログ出力×2が、チャンネル33～34の専用モニター出力ペアとなります。Horizon 32がPrimaryのモニタリングデバイスの場合、これらの出力はHorizon ControlおよびRouting Matrixでモニター出力33～34として表示されます。

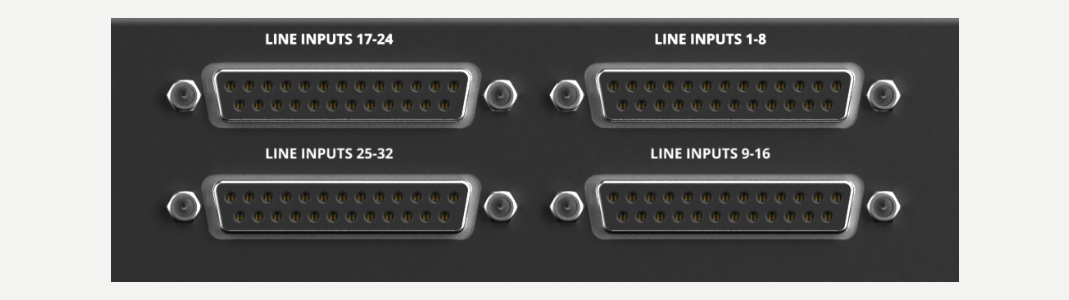

D-subライン入力1～32

TascamフォーマットD-subコネクター×4で32系統のアナログライン入力を使用できます。32入力すべてを同時に使用できます。Horizon Controlではチャンネル1～32として表示され、Hardware Settingsのアナログ基準レベル設定では8チャンネルのバンクに分かれます。

D-subライン出力1～32

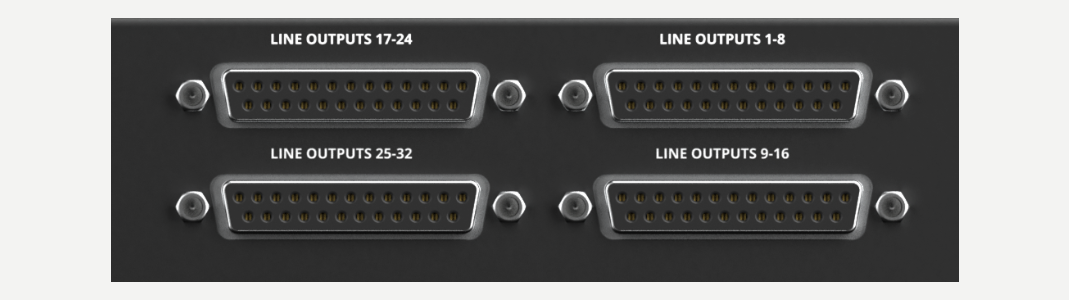

TascamフォーマットD-subコネクター×4で32系統のアナログライン出力を使用できます。32出力すべてを同時に使用できます。Horizon 32のRouting Matrixでは出力先1～32として表示され、Hardware Settingsのアナログ基準レベル設定では8チャンネルのバンクに分かれます。すべてのアナログD-sub入出力バンクはTascam/AES59ピン配列を使用します。チャンネル1 +/−/screen = 24/12/25、チャンネル2 = 10/23/11、チャンネル3 = 21/9/22、チャンネル4 = 7/20/8、チャンネル5 = 18/6/19、チャンネル6 = 4/17/5、チャンネル7 = 15/3/16、チャンネル8 = 1/14/2です。Pin 13は未使用です。バランス仕様のアナログTascam規格DB25ケーブル、マルチケーブル（loom）、またはブレイクアウトケーブルを使用してください。
