Routing Matrix

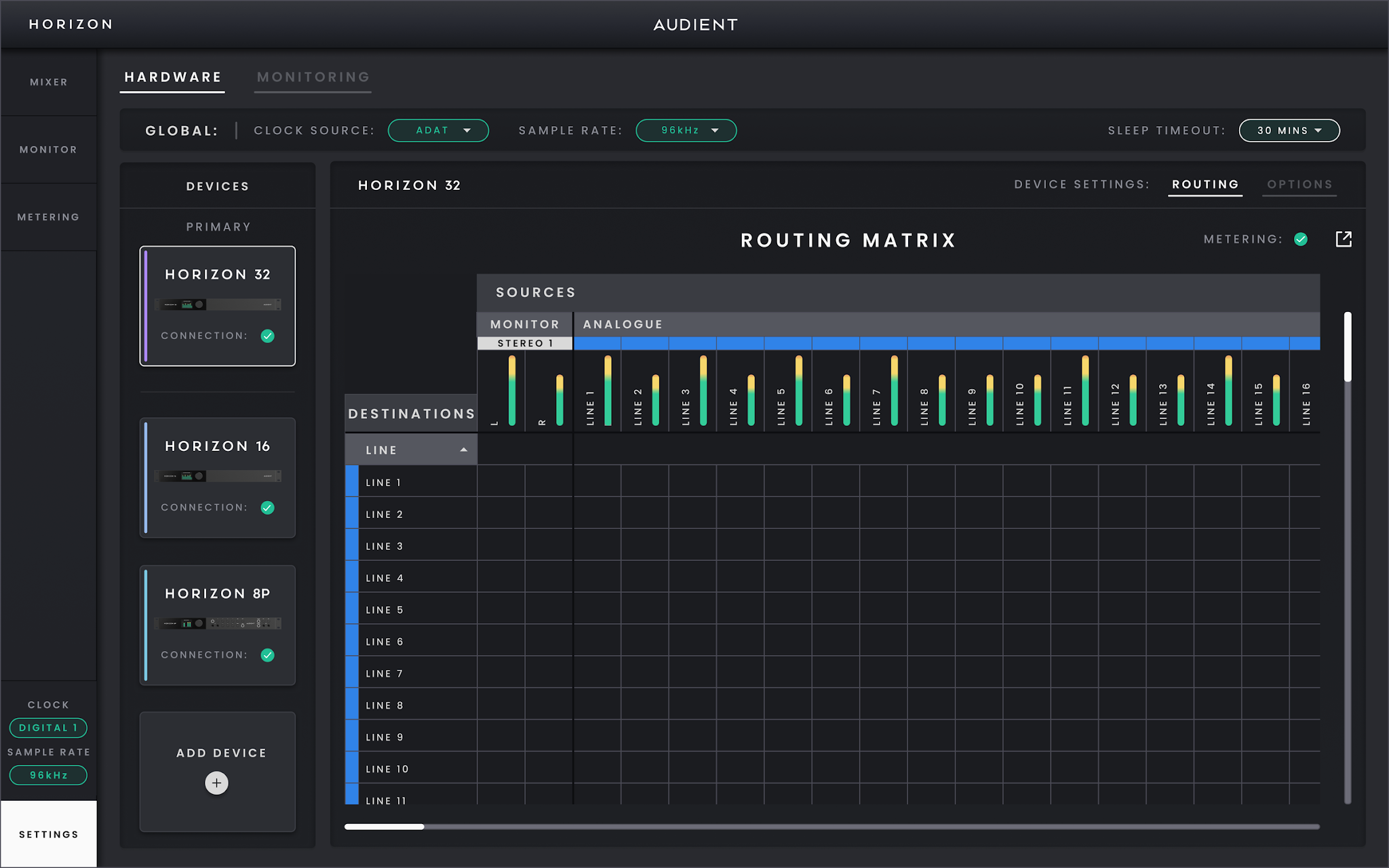

Horizon 32 Routing Matrix。

当您需要决定由哪个 Horizon 音源馈送某个物理输出时，请使用 Routing Matrix。Routing Matrix 从 Hardware Settings 中打开，并针对每台已连接的 Horizon 设备分别显示，因此请先选择需要配置路由的设备，再进行更改。

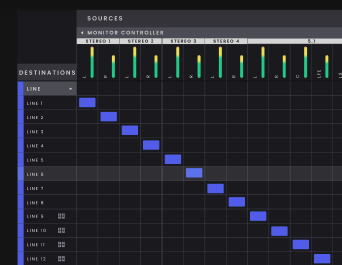

阅读 Routing Matrix

音源横向排列在顶部。

Shared Mixbus 提供 Main Mix 和 Independent Mixes 的左右声道输出。由于它由所有已连接的 Horizon 设备共享，因此这些混音可以路由到 Routing Matrix 中当前所选 Horizon 的物理输出。例如，可以将一个 Independent Mix 发送到耳机放大器。

当前所选 Horizon 设备的物理目标输出纵向排列在左侧。

填充的单元格表示该列顶部的音源已连接至该行对应的目标输出。

在较大的矩阵中，如果需要帮助追踪对应的音源和目标输出，可将指针悬停在单元格上。

路由仅作用于当前所选 Horizon 设备。Routing Matrix 可以将音源路由至该设备上的输出，但不能将音频通道直接从一台 Horizon 设备发送至另一台设备的物理输出。当选中 Primary Horizon 设备时，其 Monitor Controller Speaker Layout 音源也会出现在矩阵中；从属设备只显示其常规音频源和目标输出，不显示这些监听音源。

在 Horizon 32 上，可用音源组包括本机模拟线路输入、Digital Inputs 1 和 2、来自主机电脑的 50 个 Virtual Channels，以及 Primary 设备上已保存的 Monitor Controller Speaker Layouts。数字音源名称和可用通道会根据当前 ADAT 或 S/PDIF 模式以及采样率变化。

可用物理目标输出包括 D-sub 线路输出 1–32、TRS 线路输出 33–34，以及 Digital Outputs 1 和 2。当 TRS 输出正由监听系统使用时，Horizon Control 会在路由视图中标识对应的监听路径。

建立路由

在矩阵顶部找到音源，在左侧找到所需的物理目标输出，然后选择二者交叉位置的单元格。单元格填充后表示路由已启用。需要移除路由时，再次选择该单元格。

当 Digital Mode 或采样率发生变化时，Routing Matrix 会自动更新，因此在较高采样率下 ADAT 通道数量会减少，而 S/PDIF 则显示双通道数字路径。

为监听创建的 Speaker Layouts 也会出现在 Primary 设备的音源区域。请将 Monitor Profile 中的逻辑扬声器位置手动路由至所需的物理输出。

对于较大型系统，可使用展开控制将 Routing Matrix 打开为独立窗口，使其在 Horizon Control 的其他区域工作时仍保持可见。
