परिचय

Horizon 32 एक हाई चैनल-काउंट लाइन-लेवल ऑडियो इंटरफ़ेस और मॉनिटरिंग सिस्टम है, जिसे उन studios के लिए बनाया गया है जिन्हें बड़ी संख्या में एनालॉग डिवाइस सीधे कंप्यूटर और Horizon Control से कनेक्ट करने होते हैं। बत्तीस एनालॉग इनपुट और आउटपुट हर direction में चार Tascam फ़ॉर्मैट D-sub कनेक्टर पर उपलब्ध हैं, साथ ही चैनल 33–34 पर एक अतिरिक्त स्टीरियो पेयर of TRS लाइन इनपुट और डेडिकेटेड TRS मॉनिटर आउटपुट भी चैनल 33–34 पर दिए गए हैं।

एक नज़र में

• 32 D-sub लाइन इनपुट और 32 D-sub लाइन आउटपुट

• चैनल 33–34 पर 2 अतिरिक्त TRS लाइन इनपुट और डेडिकेटेड मॉनिटर आउटपुट

• Host Computer से 50 Virtual चैनल

• ADAT या S/PDIF के लिए 2 ऑप्टिकल डिजिटल इनपुट/आउटपुट बैंक्स

• मल्टी-डिवाइस Horizon सिस्टम्स के लिए BNC वर्ड क्लॉक और Thunderbolt connectivity। Cascaded Horizon सिस्टम्स को BNC वर्ड क्लॉक के ज़रिए क्लॉक करना आवश्यक है

फिजिकल चैनल numbers पूरे Horizon Control में वही रहते हैं, इसलिए इनपुट 17 से कनेक्टेड सोर्स मिक्सर में इनपुट 17 के रूप में दिखाई देता है और आउटपुट destination Routing Matrix में वही number रखता है। इससे बड़े installations में हार्डवेयर और सॉफ़्टवेयर numbering के बीच conversion किए बिना सिग्नल पाथ को trace करना आसान होता है।

Horizon 32 पूरी तरह लाइन लेवल पर काम करता है और इसमें माइक्रोफ़ोन प्रीएम्प्स नहीं हैं। इसलिए इनपुट लेवल उस उपकरण से सेट होते हैं जो Horizon को फ़ीड कर रहा है, जबकि मिक्सर का इस्तेमाल लो-लेटेंसी मॉनिटरिंग के लिए सोर्स को नाम, मीटर और बैलेंस करने में होता है। कंप्यूटर प्लेबैक 50 Virtual चैनल के माध्यम से रिटर्न होता है, जिससे live इनपुट और DAW प्लेबैक को एक ही मॉनिटरिंग सिस्टम में combine किया जा सकता है।

TRS आउटपुट 33–34 Horizon 32 का डेडिकेटेड मॉनिटर-आउटपुट पेयर हैं। जब Horizon 32 Primary मॉनिटरिंग डिवाइस होता है, तो Horizon Control Main Mix, Independent Mixes, Monitor Controller, Monitor Profiles और Speaker Layouts देता है, जिनसे DAW में रिकॉर्ड हो रहे लेवल को बदले बिना सुनने सिस्टम मैनेज किया जा सकता है।

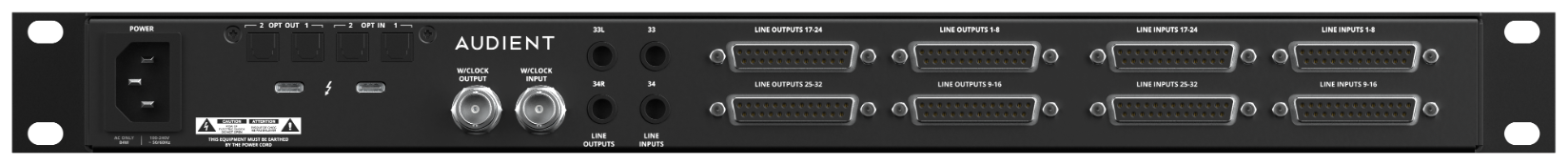

दो ऑप्टिकल डिजिटल इनपुट और आउटपुट बैंक्स ADAT या S/PDIF connectivity देते हैं, जबकि BNC वर्ड क्लॉक डिजिटल synchronisation संभालता है। दो Thunderbolt पोर्ट्स सिस्टम को होस्ट कंप्यूटर से कनेक्ट करते हैं और अतिरिक्त Horizon डिवाइस को chain करने देते हैं। एक सिस्टम में अधिकतम चार Horizon डिवाइस इस्तेमाल किए जा सकते हैं, जिनमें सक्रिय मॉनिटरिंग के लिए एक यूनिट Primary होता है।

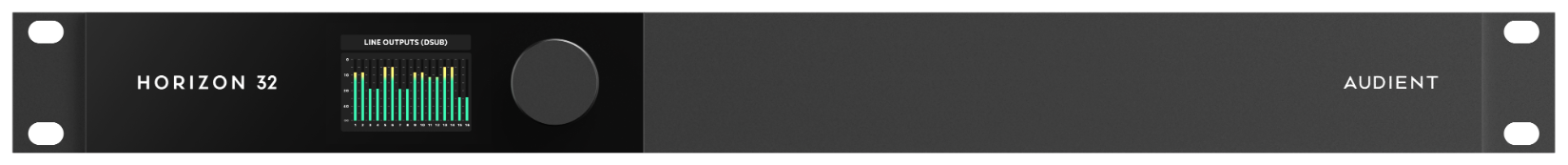

फ्रंट पैनल Control Wheel और Motion UI पर केंद्रित है, जिससे मॉनिटर लेवल, मीटरिंग, स्थिति और सिस्टम सेटिंग्स तक सीधी पहुँच मिलती है। विस्तृत मिक्सिंग, रूटिंग और डिवाइस कॉन्फ़िगरेशन Horizon Control में संभाले जाते हैं।
