Master- und Subgruppen-Metering
Master-Meter
Metering ist auch den Master-Funktionen zugeordnet. Die Ausgangsmeter zeigen die Ausgangspegel der Subgruppen und des Stereoausgangs. Zeigen diese Meter einen zu hohen oder zu niedrigen Pegel, weist das ursprüngliche Handbuch darauf hin, dass die Ursache wahrscheinlich weiter vorne im Signalweg liegt. Prüfen Sie die Gain-Struktur an einer früheren Stelle des Signalwegs, statt die Meter-Sektion selbst als Problemursache anzusehen. Weitere Hinweise zu Metering und Pegeleinstellung finden Sie unter Metering und Anschlüsse.

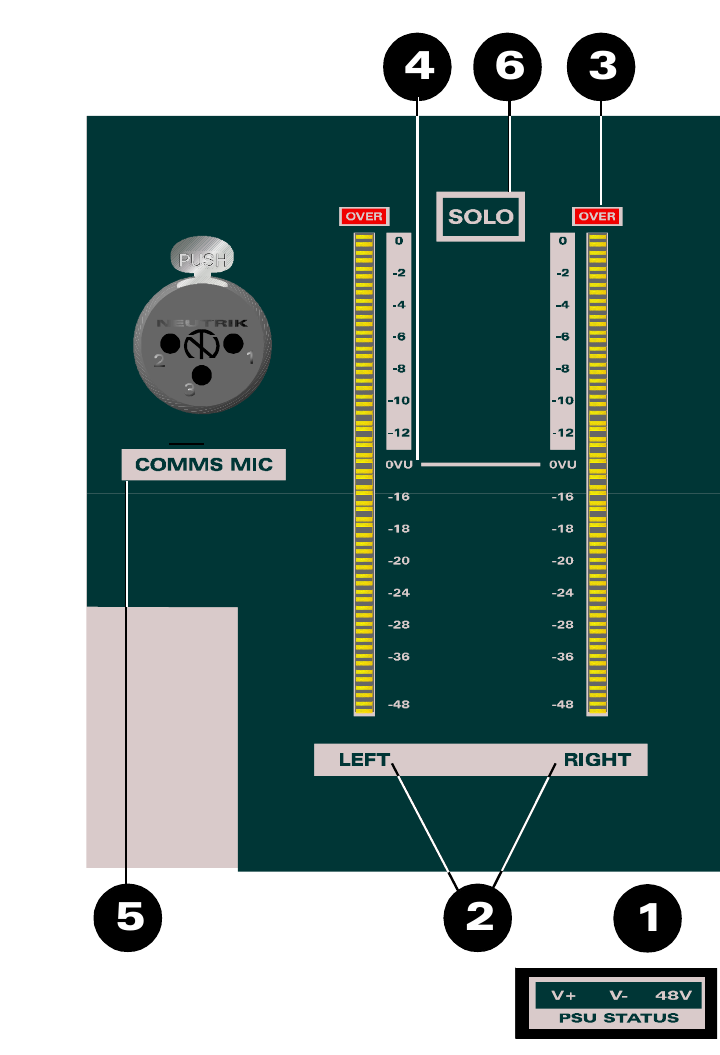

- Netzteil-Statusanzeigen für die Versorgungsspannungen +18 V, -18 V und 48 V.
- Linkes und rechtes Peak-Meter des Main Outputs.
- OVER-Anzeigen. Bei +20 dBu leuchtet OVER. Maximum bzw. 0dBFS wird bei +18 dBu angezeigt, entsprechend Vollaussteuerung eines digitalen Recorders.
- 0VU. Ein Signalpegel von +4 dBu sollte die Balken bis zu diesem Punkt ausleuchten. Da es sich um Peak-Meter handelt, wird dies nicht als normaler Arbeitspegel beschrieben.
- Anschluss für das Talkback-Mikrofon.
- Solo-Anzeige.
Subgruppen-Meter

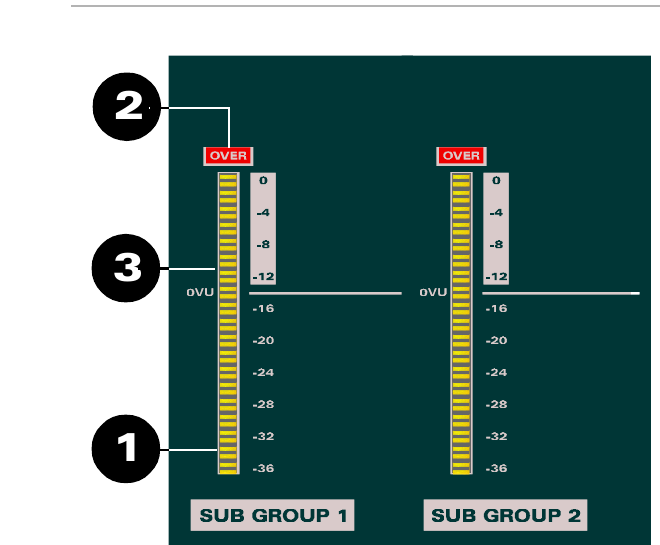

Es gibt acht Peak-Meter für die Subgruppen, eines für jeden Subgruppen-Ausgang; die Quellabbildung zeigt der Übersichtlichkeit halber zwei davon. Die OVER-Anzeige leuchtet bei +20 dBu. 0dBFS wird bei +18 dBu und 0VU bei +4 dBu angezeigt. Wie bei den Hauptmetern ist +4 dBu ein Referenzpunkt und kein vorgeschriebener normaler Arbeitspegel, da es sich um Peak-Meter handelt.
Die ersten acht Gruppenbusse speisen außerdem die acht Subgruppen-Ausgänge. Die Subgruppen können den Stereo-Mix speisen und besitzen eigene rückseitige Ausgänge. Sie können außerdem direkt einen Achtspur-Recorder speisen.
Beim Mixdown können Signale auf dem LF-Pfad zur Routing-Matrix gesendet und auf die Gruppen 1 bis 8 geroutet werden, wodurch sie zugleich die entsprechenden Subgruppen erreichen. Auf diese Weise lassen sich mehrere Signale unter einem Subgruppen-Fader zusammenfassen und im Mix einfacher steuern.
