Routing und Auxiliaries

Die Routing-Sektion übernimmt das Signal aus dem SF-Pfad und routet es zu den Gruppenausgängen, die normalerweise mit den Eingängen eines Multitrack-Recorders verbunden sind. Die Gruppen 1 bis 8 besitzen zusätzlich einen parallelen Signalweg zu den acht Subgruppen. Diese Subgruppen können verwendet werden, um Kanäle für den finalen Mixdown vorzumischen oder als Sends zu einem Achtspur-Recorder zu dienen.

Es gibt 24 Gruppenausgänge, auf die über 12 Routing-Tasten und eine SHIFT-Taste zugegriffen wird. Ein Signal kann auf mehrere Ausgänge gleichzeitig geroutet werden. Werden ungerade und gerade Ausgänge gewählt, kann das Signal per Pan innerhalb eines Stereobildes positioniert werden.

Der LF-Schalter verschiebt das Routing vom SF-Pfad auf den LF-Pfad und kann beim Track Bouncing nützlich sein. Ist PAN gedrückt und sind sowohl ungerade als auch gerade Gruppen gewählt, wird das LF-Signal post-fader und post-pan an die ausgewählten Gruppenausgänge gesendet.

Es gibt 14 Aux-Ausgänge, obwohl die Anzahl der Bedienelemente auf der Oberfläche dies nicht unmittelbar erkennen lässt. Ein Schalter weist die Bedienelemente jeweils zwei Aux-Paaren zu: Auxiliaries 1 und 2 können beispielsweise für die Verwendung als 7 und 8 umgeschaltet werden. Die Auxiliaries können in den SF-Pfad geschaltet werden. Auxiliaries A und B arbeiten auf dieselbe Weise, sind jedoch hauptsächlich als Sends zum Foldback-System vorgesehen.

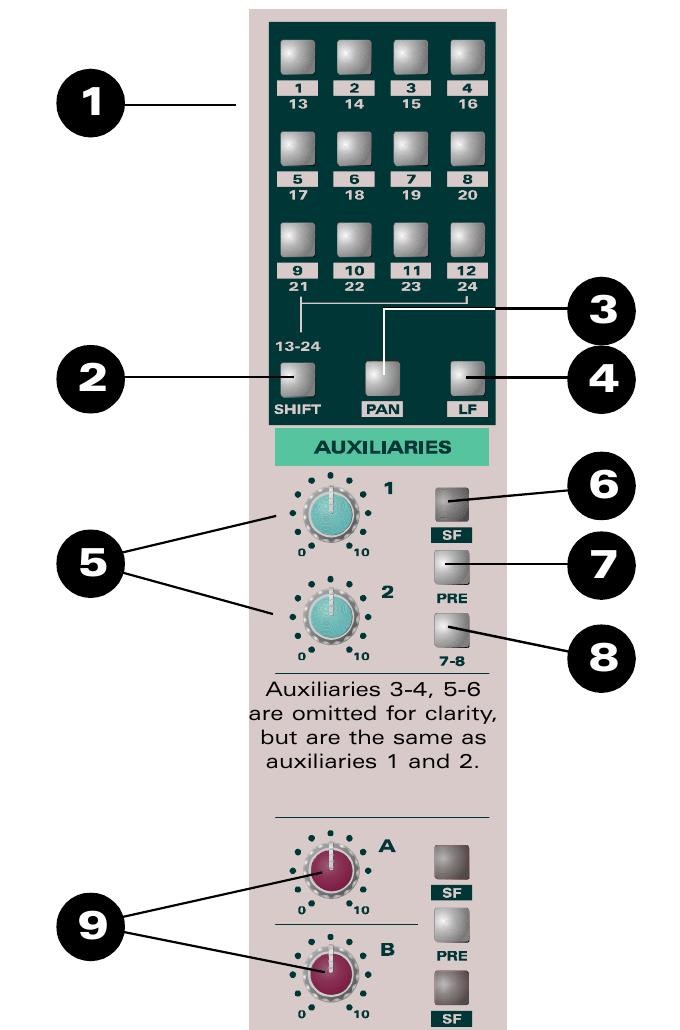

ASP8024 Routing- und Aux-Bedienelemente

Bedienelemente​

  1. ROUTING SWITCHES wählen die Gruppenausgänge, an die das SF-Signal gesendet wird. Die ersten acht Tasten routen außerdem zu den acht Subgruppen.
  2. SHIFT ermöglicht den Zugriff auf die Gruppenausgänge 13–24.
  3. PAN ermöglicht das Panning des Signals über ungerade und gerade Gruppen.
  4. LF ersetzt das an die Routing-Tasten gesendete SF-Signal durch das Signal aus dem LF-Pfad.
  5. LEVEL stellt den Pegel ein, der an einen Aux-Ausgang gesendet wird.
  6. SF ermöglicht, das den Aux speisende Signal aus dem SF-Signalweg zu beziehen.
  7. PRE schaltet das Aux-Signal von post-fader auf pre-fader um.
  8. 7–8 routet das Signal zu Auxiliaries 7–8 anstelle von 1–2.
  9. AUXILIARIES A and B arbeiten identisch zu den übrigen Auxiliaries, können jedoch jeweils einzeln in den SF-Pfad geschaltet werden.

Auxiliaries 3–4 und 5–6 wurden in der Quellabbildung aus Gründen der Übersichtlichkeit weggelassen, arbeiten jedoch auf dieselbe Weise wie Auxiliaries 1 und 2.
