ルーティングと AUX
ルーティングセクションは SF 経路から信号を受けグループ出力へルーティングします。Group 出力は通常マルチトラックレコーダー入力へ接続されます。Groups 1–8 は8つのサブグループを送る並列経路も備えています。サブグループは最終ミックスダウン用にチャンネルをプリミックスしたり、8-トラックレコーダーへのセンドとして使用できます。
24 グループ出力 があり、12 ルーティングボタン + SHIFT ボタンでアクセスします。複数出力へ同時ルーティングできます。奇数／偶数出力を選択した場合はパンニングで信号をステレオ画像内に配置できます。
LF スイッチはルーティングソースを SF 経路から LF 経路へ移し、トラックバウンスなどに使用できます。PAN が下がった状態で奇数／偶数グループを選択すると、ポストフェーダー／ポストパンの LF 信号が選択したグループ出力へ送られます。
パネルコントロール数以上の 14 AUX 出力 があります。Switch でコントロールを2つの AUX ペア間にアサインします。例えば AUX 1/2 コントロールを 7/8 用に切り替えられます。AUX は SF 経路へ切り替え可能です。AUX A/B も同様に動作しますが、主に Foldback システムへのセンドを目的としています。

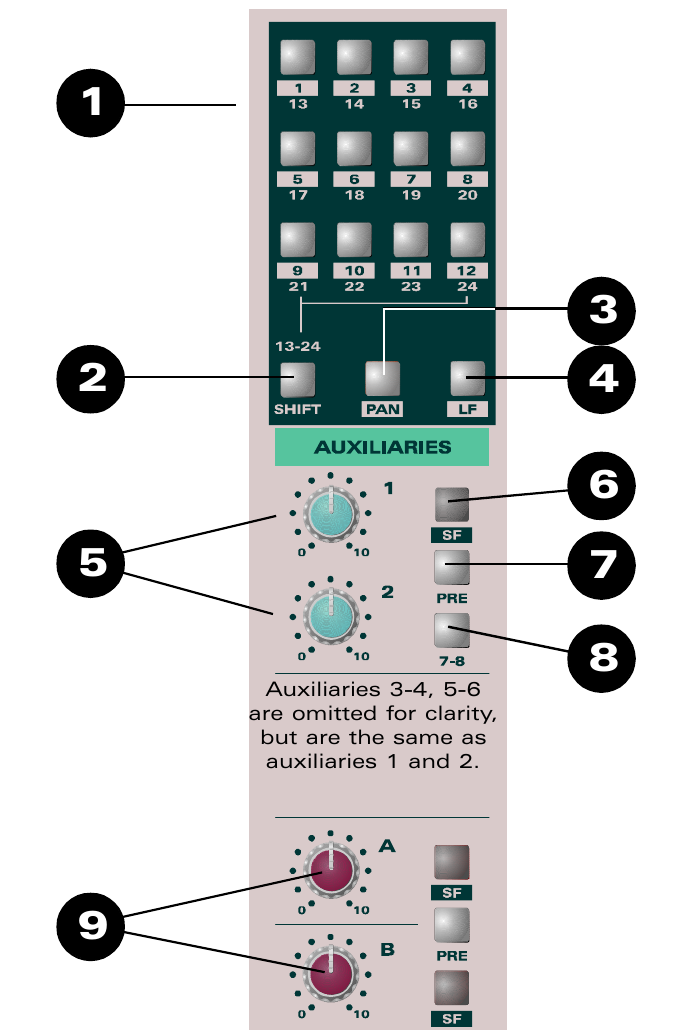

Controls
- ROUTING SWITCHES — SF 信号を送るグループ出力を選択します。最初の8 スイッチは8 サブグループにもルーティングします。
- SHIFT — Group 出力 13–24 へアクセスします。
- PAN — 奇数/偶数グループ間で信号をパンできます。
- LF — ルーティングスイッチへ送る SF 信号を LF-経路信号に置き換えます。
- LEVEL — AUX 出力へ送るレベルを調整します。
- SF — AUX を送る信号ソースを SF 信号経路に切り替えます。
- PRE — AUX 信号をポストフェーダーではなくプリフェーダーから取得します。
- 7–8 — 信号を AUX 1–2 ではなく AUX 7–8 へルーティングします。
- AUXILIARIES A and B — 他の AUX と同じ操作ですが、個別に SF 経路へ切り替えられます。
AUX 3–4／5–6 はソース illustration では見やすさのため省略されていますが、AUX 1/2 と同様に動作します。
