コンソール機能と Input Pod

ここまでの使用例でコンソールの基本操作を説明したため、ここからは各モジュールの機能をまとめたリファレンスセクションに進みます。モジュールは見やすい大きさで表示できるよう分割され、各コントロールには番号が付けられています。各図には簡単な機能説明があり、本文ではその役割を詳しく説明します。この Web マニュアルも同じリファレンス方式に従っています。

コンソール機能のページでは、番号で各コントロールを識別し、コントロールサーフェスの配色で2つの信号経路を区別します。明るい背景のコントロールは LF 信号経路、濃色の背景のコントロールは SF 信号経路に対応します。

Input Pod​

Input Pod は、コンソール内の後段の信号処理へ信号を送る入口です。入力は3つあり、排他的に切り替えるマイク/ライン入力と Tape 入力を備えています。

Mic/Line 入力は通常 SF、つまり Short Fader 信号経路へ送られ、Tape 入力は通常 LF、つまり Long Fader 信号経路へ送られます。FLIP スイッチを使用すると、この割り当てを反転できます。

入力には2つのメーターがあります。20セグメントの 0dBFS ピーク読み取り式メーターは Tape 入力信号を表示し、3セグメントのピーク読み取り式メーターは Mic/Line レベルの目安を表示します。MIC/LINE 入力と TAPE 入力にはそれぞれ、回路へ挿入/解除できるインサートポイントがあります。

Mic 入力のゲイン範囲は +6 dB~+60 dB、Line 入力は -14 dB~+20 dB です。ファンタム電源、極性反転、ハイパスフィルター用のスイッチも備えています。TAPE 入力のトリム範囲は ±15 dB です。

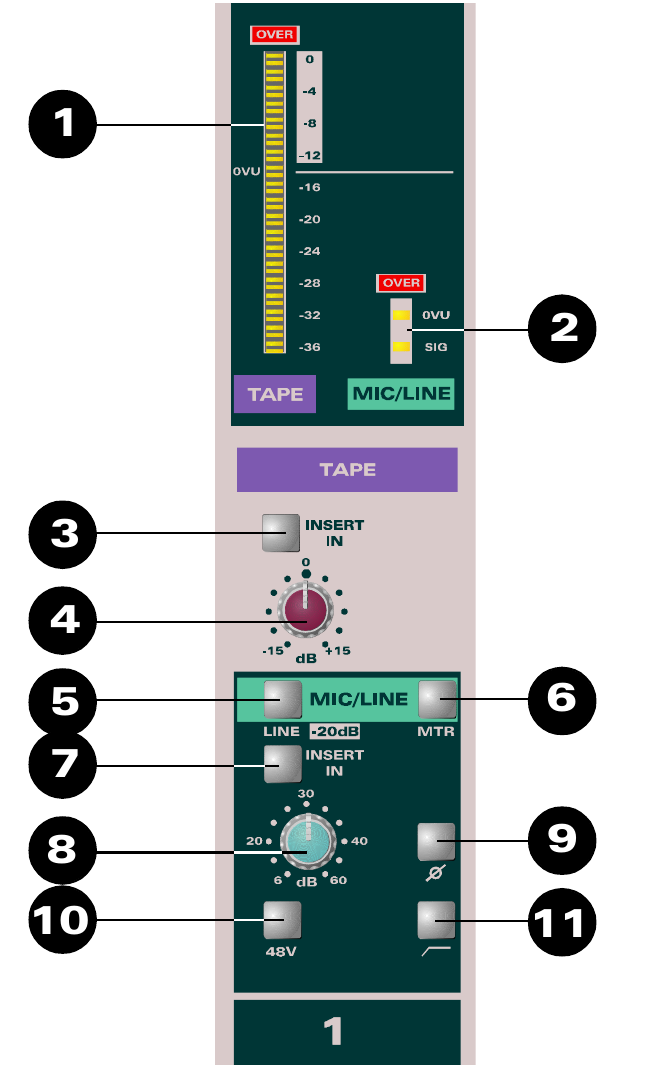

ASP8024 Input Pod のコントロール

コントロール​

  1. 20 Segment meter。
  2. 3 Segment meter。
  3. INSERT IN — TAPE 信号経路へインサートポイントを挿入します。
  4. Tape Input TRIM コントロール。
  5. MIC/LINE — 押すと Line 入力を選択します。
  6. MTR — 押すと Mic/Line 入力を大きいメーターに、Tape 入力を小さいメーターに表示します。
  7. INSERT IN — MIC/LINE 信号経路へインサートポイントを挿入します。
  8. Mic/Line GAIN コントロール。
  9. Polarity (Phase) Reverse スイッチ。
  10. 48V Phantom Power スイッチ。オン/オフする前にスピーカーレベルを下げてください。
  11. High Pass Filter スイッチ。空調のランブルなど、不要な低周波成分を除去するために使用します。

Input Pod 下部のバックライト付き番号でチャンネルを識別できます。
