调音台功能与 Input Pod

通过示例了解调音台的使用方式后，手册进入参考章节，逐项列出各模块的功能。模块被拆分为若干区域，以便以合理尺寸展示，并用编号标识控制。每张图配有简短功能说明，更广泛的文字则进一步解释其作用。本 Web 手册的这一部分沿用相同的参考方式。

调音台功能页面通过编号标识控制，并利用控制面颜色区分两条信号路径。浅色背景控制对应 LF 路径，深色背景控制对应 SF 路径。

Input Pod​

Input Pod 是信号进入调音台其余处理链的入口。这里有三个输入：互斥选择的麦克风和 Line 输入，以及一个 Tape 输入。

Mic/Line 输入通常将信号送至 SF 或 Short Fader 信号路径，而 Tape 输入通常通过 LF 或 Long Fader 路径发送，除非使用 FLIP 开关反转这一分配。

输入对应两个电平表：20 段 0dBFS 峰值电平表显示 Tape 输入信号，3 段峰值电平表提供 Mic/Line 电平指示。MIC/LINE 和 TAPE 输入均提供可切换接入/旁通的 Insert 点。

Mic Input 的 Gain 范围为 +6 dB 至 +60 dB，Line Input 范围为 -14 dB 至 +20 dB。开关提供 Phantom Power、Polarity Reversal 和 High Pass Filter。TAPE 输入提供 ±15 dB Trim 范围。

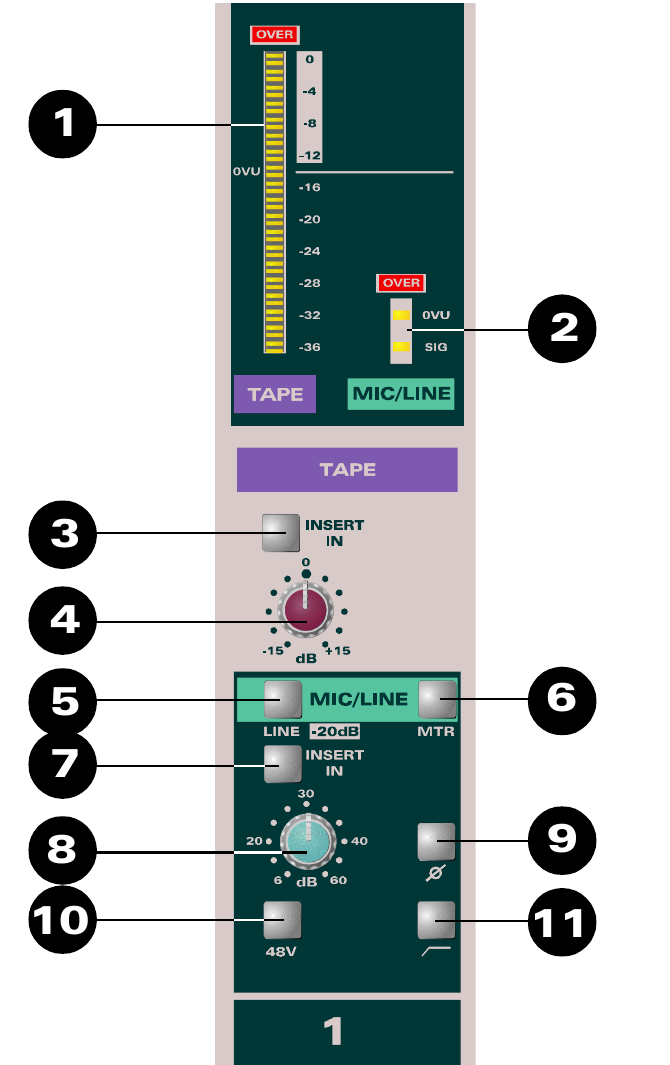

ASP8024 Input Pod 控制

控制​

  1. 20 Segment meter。
  2. 3 Segment meter。
  3. INSERT IN 将 Insert 点接入 TAPE 路径。
  4. Tape Input TRIM 控制。
  5. MIC/LINE 开关 - 按下选择 Line 输入。
  6. MTR - 按下后在大电平表显示 Mic/Line 输入，并在小电平表显示 Tape 输入。
  7. INSERT IN 将 Insert 点接入 MIC/LINE 路径。
  8. Mic/Line GAIN 控制。
  9. Polarity (Phase) Reverse 开关。
  10. 48V Phantom Power 开关。开启或关闭前请降低扬声器音量。
  11. High Pass Filter 开关，用于去除空调隆隆声等不需要的低频。

Pod 底部的背光编号用于标识通道。
