콘솔 기능 및 Input Pod
예제를 통해 콘솔 사용법을 이해했으므로, 이제 매뉴얼은 각 모듈의 기능을 나열하는 참조 섹션으로 이동합니다. 모듈은 적절한 크기로 표시할 수 있도록 구분되어 있으며 컨트롤은 번호로 식별됩니다. 각 도면에는 간단한 기능 설명이 제공되고, 본문에서는 해당 기능을 더 자세히 설명합니다. 웹 매뉴얼의 이 부분도 동일한 참조 방식을 따릅니다.
콘솔 기능 페이지는 컨트롤을 번호로 식별하고 표면 색상을 사용하여 두 신호 경로를 구분합니다. 밝은 배경의 컨트롤은 LF 경로와, 어두운 배경의 컨트롤은 SF 경로와 연관됩니다.
Input Pod
Input Pod는 콘솔의 나머지 신호 프로세싱으로 들어가는 관문입니다. 입력은 세 가지로, 상호 배타적으로 선택되는 마이크 및 라인 입력과 Tape 입력이 있습니다.
FLIP 스위치로 반대로 전환하지 않는 한, Mic/Line 입력은 일반적으로 SF 또는 Short Fader 신호 경로로 신호를 보내고 Tape 입력은 일반적으로 LF 또는 Long Fader 경로로 신호를 보냅니다.
입력과 연결된 미터는 두 개입니다. 20세그먼트 0dBFS 피크 리딩 미터는 Tape 입력 신호를 표시하고, 3세그먼트 피크 리딩 미터는 Mic/Line 레벨을 표시합니다. MIC/LINE 및 TAPE 입력 모두 회로에 삽입하거나 해제할 수 있는 인서트 포인트를 갖습니다.
Mic Input의 게인 조절 범위는 +6 dB에서 +60 dB, Line Input은 -14 dB에서 +20 dB입니다. 스위치로 Phantom Power, Polarity Reversal 및 High Pass 필터링을 사용할 수 있습니다. TAPE 입력의 트림 조절 범위는 ±15 dB입니다.

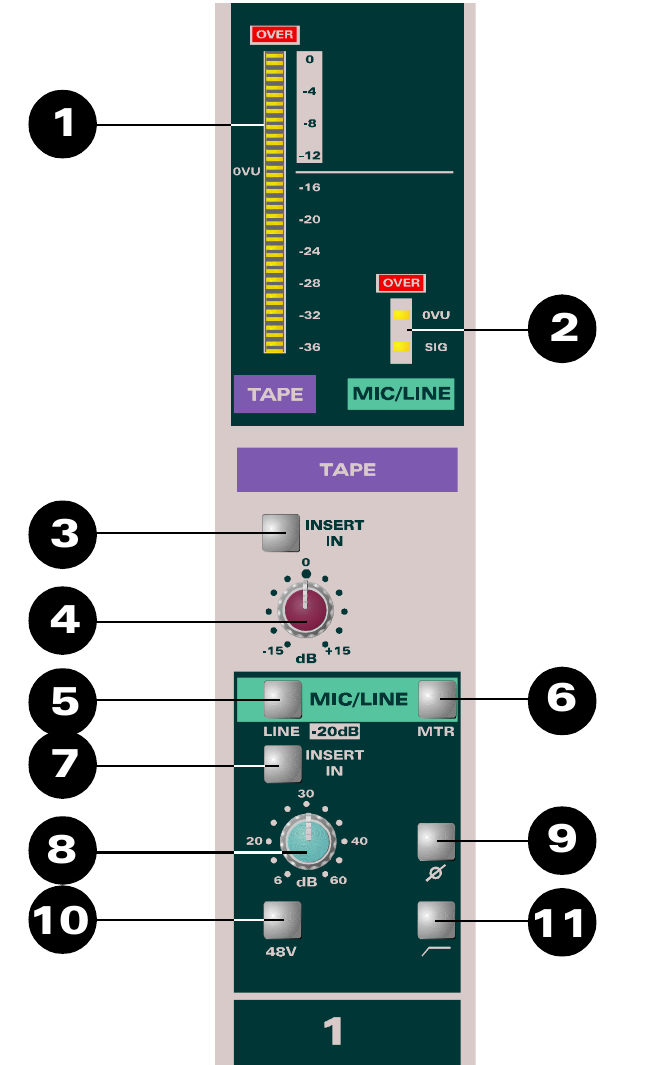

컨트롤
- 20 Segment meter.
- 3 Segment meter.
- INSERT IN은 TAPE 경로에 인서트 포인트를 삽입합니다.
- Tape Input TRIM 컨트롤.
- MIC/LINE 스위치 - 눌러서 Line 입력을 선택합니다.
- MTR - 누르면 큰 미터에 Mic/Line 입력이, 작은 미터에 Tape 입력이 표시됩니다.
- INSERT IN은 MIC/LINE 경로에 인서트 포인트를 삽입합니다.
- Mic/Line GAIN 컨트롤.
- Polarity (Phase) Reverse 스위치.
- 48V Phantom Power 스위치. 이 스위치를 켜거나 끄기 전에 라우드스피커 레벨을 낮추십시오.
- High Pass Filter 스위치. 에어컨 럼블과 같은 불필요한 저주파를 제거하는 데 사용합니다.
Pod 하단의 백라이트 번호로 채널을 식별할 수 있습니다.
