이퀄라이저, Short Fader, Flip 및 Long Fader

이퀄라이저

이퀄라이저는 일반적으로 LF 신호 경로와 연결됩니다. 고주파 및 저주파용 HF/LF 섹션과 중역용 MIDS 섹션으로 나뉩니다. 두 섹션 모두 독립적으로 켜고 끌 수 있으며 각각 독립적으로 SF 신호 경로로 전환할 수 있습니다.

HF 섹션의 부스트/컷 범위는 15 dB입니다. 스위치가 올라간 상태에서는 10 kHz, 눌린 상태에서는 18 kHz로 주파수를 전환할 수 있습니다.

LF 섹션의 부스트/컷 범위는 15 dB이며 셸빙 특성을 갖습니다. 스위치가 올라간 상태에서는 50 Hz, 눌린 상태에서는 100 Hz로 주파수를 전환할 수 있습니다.

하이 미드 섹션(HMF)에는 세 개의 컨트롤이 있습니다. 부스트/컷 범위는 15 dB이며 중심 주파수는 450 Hz에서 20 kHz까지 조절할 수 있습니다. Q 컨트롤은 날카롭고 좁은 특성에서 부드럽고 넓은 특성까지 대역폭을 조절합니다.

로우 미드 섹션(LMF)은 세 개의 컨트롤을 갖춘 피킹 미드 밴드입니다. 부스트/컷 범위는 15 dB이며 중심 주파수는 50 Hz에서 1.5 kHz까지 조절할 수 있습니다. Q 컨트롤은 날카롭고 좁은 특성에서 부드럽고 넓은 특성까지 대역폭을 조절합니다.

명시된 Q 범위는 **3.8 (0.4옥타브)에서 0.65 (2옥타브)**입니다.

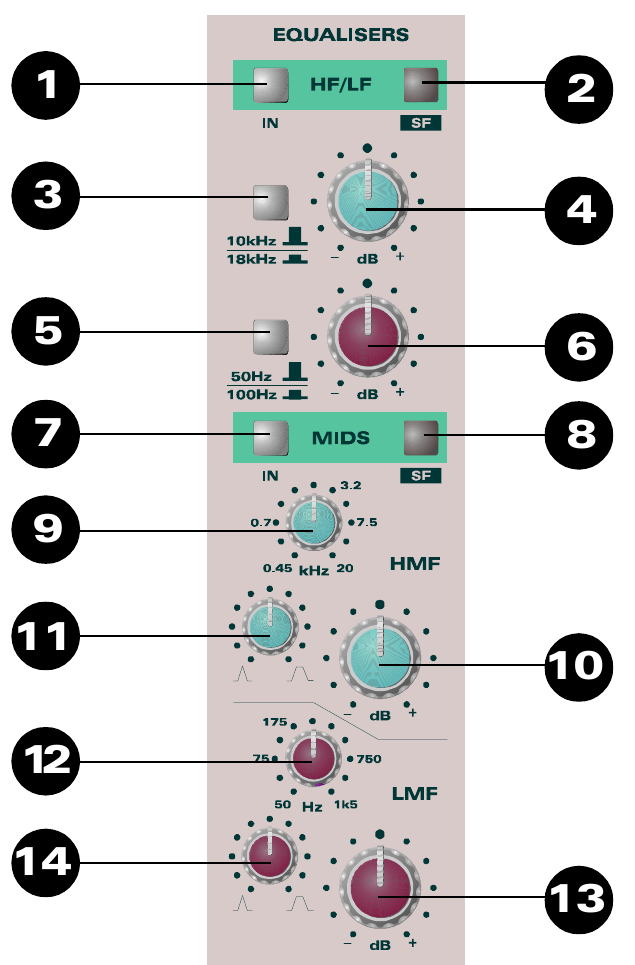

이퀄라이저 컨트롤

1. HF/LF Section은 HF/LF 이퀄라이저를 신호 경로에 삽입합니다.
2. SF는 HF/LF 이퀄라이저를 SF 신호 경로에 배치하여 녹음 전에 신호를 처리할 수 있게 합니다.
3. 10 kHz / 18 kHz는 HF 이퀄라이저 주파수를 선택합니다.
4. HF 부스트/컷 컨트롤.
5. 50 Hz / 100 Hz는 LF 이퀄라이저 주파수를 선택합니다.
6. LF 부스트/컷 컨트롤.
7. MIDS Section은 MIDS 이퀄라이저를 신호 경로에 삽입합니다.
8. SF는 MIDS 이퀄라이저를 SF 신호 경로에 배치하여 녹음 전에 신호를 처리할 수 있게 합니다.
9. HMF 중심 FREQUENCY.
10. HIGH MID 부스트/컷.
11. HIGH MID Q.
12. LMF 중심 FREQUENCY.
13. LOW MID 부스트/컷.
14. LOW MID Q.

Short Fader (SF)

SF 경로에 선택된 입력을 보여 주는 세 개의 백라이트 표시기가 있습니다. FLIP 스위치를 사용하여 Mic/Line과 Tape 사이에서 변경할 수 있습니다.

LF Source를 사용하면 SF 경로가 LF 경로에서 소스를 받을 수 있습니다. 믹스다운 중에는 LF 신호를 SF 경로를 통해 라우팅 매트릭스로 보내 Group 출력을 추가 이펙트 센드로 사용할 수 있습니다.

일반적으로 LF Source 신호는 Long Fader 뒤(POST LF)에서 가져오지만, 회로 보드의 내부 링크를 변경하여 PRE LF로 설정할 수 있습니다.

소스 전환은 이퀄라이저 앞에서 이루어집니다. 따라서 LF 신호를 SF 경로로 라우팅한 경우, 이퀄라이저 섹션 중 하나 또는 둘 다를 SF 경로로 전환하여 EQ를 적용할 수 있습니다. 이퀄라이저 섹션을 SF로 전환하면 해당 섹션은 더 이상 LF 경로에서 사용할 수 없습니다.

SF PAN 컨트롤은 라우팅 섹션에서 PAN을 선택했을 때 Group 출력 사이에서 패닝할 수 있게 합니다. MIX는 SF 신호를 스테레오 Mix 버스로 라우팅하여 믹스다운 시 SF 경로를 추가 입력으로 사용할 수 있게 합니다. Short Fader는 10 dB의 추가 게인을 제공합니다. SOLO는 AFL/PFL 또는 Solo in Place 기능을 사용하며, CUT은 SF 경로를 뮤트합니다.

실용적으로 가능한 가장 낮은 Mix 버스 노이즈를 위해 필요하지 않은 SF 경로는 MIX에서 라우팅 해제하십시오. 사용하지 않는 SF 경로를 CUT으로 뮤트하는 것도 Mix에 더해지는 해당 경로의 노이즈를 제거하는 데 도움이 됩니다.

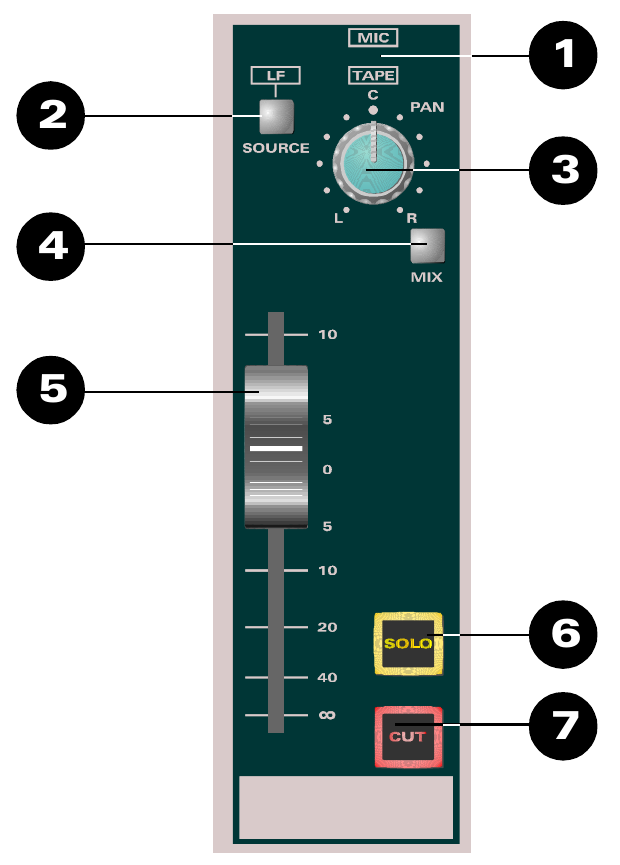

Short Fader 컨트롤

1. MIC/TAPE 백라이트 소스 표시기는 SF 경로에 MIC/LINE 또는 TAPE 중 어느 소스가 선택되어 있는지 보여 줍니다.
2. SOURCE는 포스트 페이드 LF 신호를 SF 경로 입력으로 선택하여 FLIP의 MIC/TAPE 선택을 무시합니다. 내부 링크를 변경하면 이 소스를 프리 페이드로 바꿀 수 있습니다. SOURCE를 선택하면 LF 표시가 켜지고 MIC/TAPE 표시는 꺼집니다.
3. SF PAN은 홀수 및 짝수 Group 사이에서 SF 신호를 패닝합니다.
4. MIX는 SF 신호를 스테레오 Mix 버스로 라우팅합니다.
5. SHORT FADER는 SF 신호 레벨을 제어합니다.
6. SOLO를 사용하면 SF 신호를 모니터에서 듣고 마스터 미터에서 확인할 수 있습니다. Solo in Place가 선택된 경우 솔로된 신호가 콘솔 출력을 대체합니다.
7. CUT은 SF 신호 경로를 뮤트합니다.

Flip 및 Pan

FLIP 스위치는 두 신호 경로 사이에서 MIC/LINE과 TAPE 입력을 서로 바꿉니다. 일반적으로 TAPE는 LF로, MIC/LINE은 SF로 공급됩니다. FLIP을 누르면 TAPE는 SF로, MIC/LINE은 LF로 공급됩니다. 점등 표시기는 각 섹션에 선택된 소스를 보여 줍니다.

PAN 컨트롤은 스테레오 Mix 버스에서 LF 신호를 패닝하고 MIX는 LF 신호를 스테레오 버스에 할당합니다. SOLO는 AFL/PFL 또는 Solo in Place 기능을 사용합니다. CUT은 LF 신호 경로를 뮤트합니다.

일반적으로 스테레오 Mix에 기여하는 LF 채널에서는 MIX를 선택합니다. Mix 앰프 노이즈를 줄이려면 필요하지 않은 LF 채널을 MIX에서 라우팅 해제하십시오. 사용하지 않는 LF 경로를 CUT으로 뮤트하는 것도 해당 경로의 노이즈 기여를 줄일 수 있습니다.

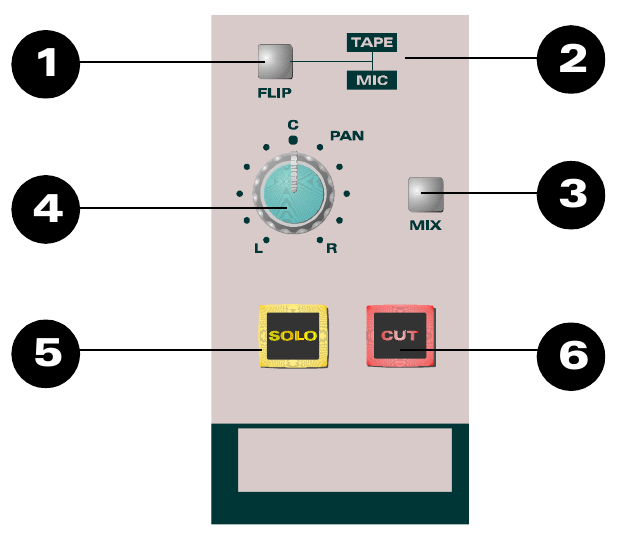

Flip 및 Pan 컨트롤

1. FLIP은 LF와 SF 경로 사이에서 입력을 서로 바꿉니다.
2. MIC/LINE 및 TAPE 표시기는 LF 경로에 선택된 입력을 보여 줍니다.
3. MIX는 LF 신호를 스테레오 Mix 버스로 라우팅합니다.
4. PAN은 스테레오 버스에서 LF 신호를 패닝합니다.
5. SOLO를 사용하면 LF 신호를 모니터에서 듣고 마스터 미터에서 확인할 수 있습니다. Solo in Place가 선택된 경우 솔로된 신호가 콘솔 출력을 대체합니다.
6. CUT은 LF 신호 경로를 뮤트합니다.

LF 신호 경로의 레벨을 제어하는 페이더는 Long Fader (LF)를 참조하십시오.

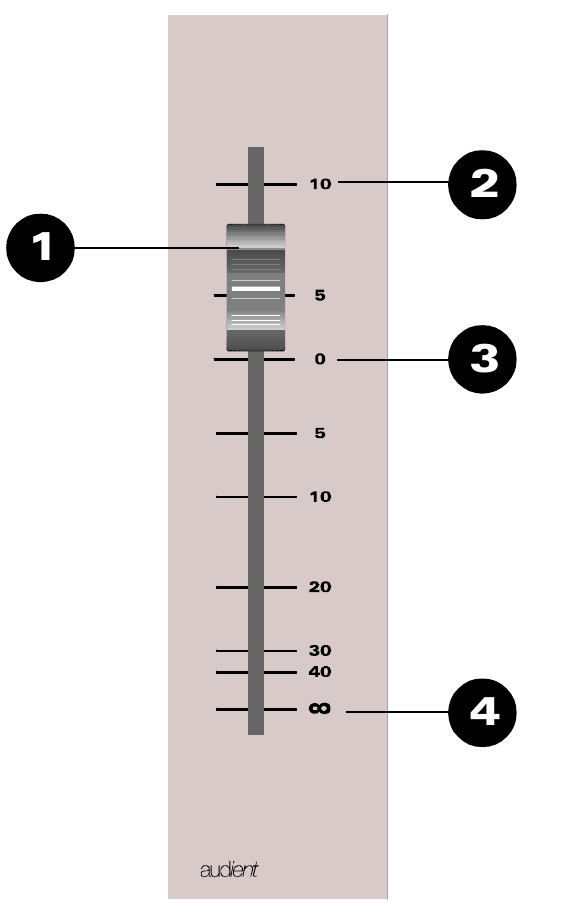

Long Fader (LF)

오퍼레이터 가까이에 위치한 Long Fader는 LF 신호 경로에서 동작하며 주로 모니터 믹스와 최종 스테레오 믹스를 만드는 데 사용됩니다. 페이더는 0 dB 부근에서 동작하도록 설계되었으며 10 dB의 추가 게인을 제공하여 신호 레벨을 높이거나 낮출 수 있습니다.

레벨을 설정할 때는 페이더를 0 dB에서 시작한 다음 입력 감도 컨트롤을 조정하여 올바른 레벨을 맞추고 게인 구조를 최적화하십시오.

1. LONG FADER는 LF 신호 레벨을 제어합니다.
2. +10 dB 표시 - 이 지점에서 페이더가 완전히 열리며 신호 경로에 10 dB의 게인이 추가됩니다.
3. 0 dB 표시 - 일반적인 작동 위치입니다.
4. 페이더 이동 범위의 맨 아래에서는 신호 경로가 닫혀 신호가 통과하지 않습니다.
