모니터링 및 마스터 섹션

Studio 스피커 및 폴드백​

마스터 모듈의 이 부분은 Studio Loudspeaker 및 Foldback 출력을 담당합니다. 두 경우 모두 TAPE 1, TAPE 2, CONTROL ROOM (C/RM), AUXILIARY A, AUXILIARY B 소스를 사용할 수 있습니다.

TAPE 1과 TAPE 2는 콘솔의 외부 입력이며 일반적으로 스테레오 레코더 또는 다른 라인 레벨 재생 소스에 사용됩니다. C/RM은 컨트롤 룸 모니터 출력을 소스로 선택합니다. 이를 사용해 MIX를 Studio Loudspeaker로 재생하거나 필요에 따라 AUX A와 AUX B를 추가하여 빠르게 Foldback 믹스를 만들 수 있습니다.

AUX A와 AUX B는 모노 소스이며 Studio Loudspeaker 또는 Foldback 출력의 좌우 채널에 독립적으로 선택할 수 있습니다.

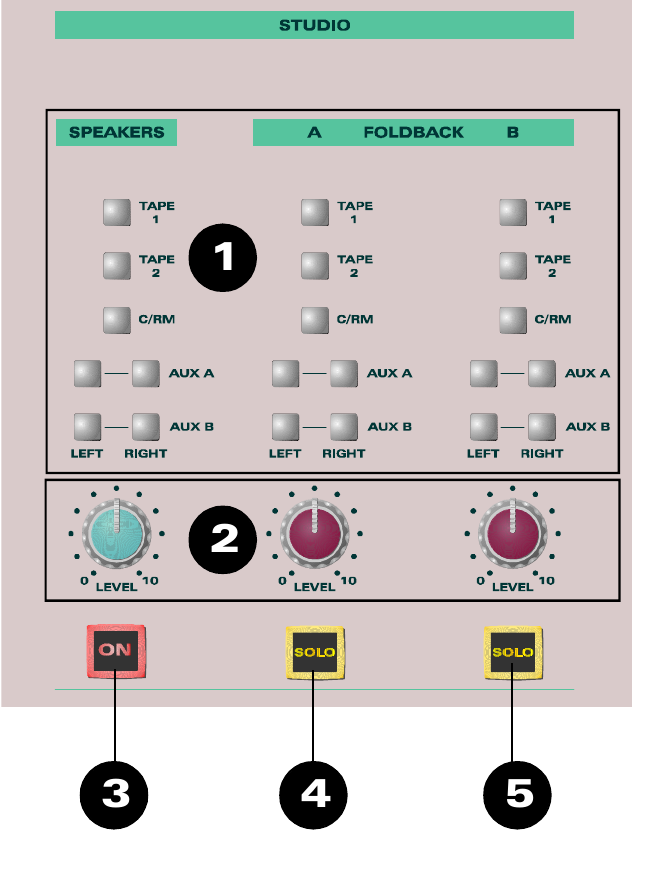

ASP8024 Studio Speaker 및 Foldback 컨트롤

각 출력에는 자체 레벨 컨트롤이 있습니다. Studio Loudspeaker에는 ON 스위치가 있습니다. 두 Foldback 출력에는 컨트롤 룸 모니터에서 해당 믹스를 확인할 수 있는 SOLO 스위치가 있으며 Foldback SOLO는 항상 AFL입니다.

  1. SOURCE SELECT — Studio Loudspeaker 및 Foldback 출력으로 보내는 신호를 선택합니다.
  2. LEVEL — Studio Loudspeaker 및 Foldback 출력 레벨을 설정합니다.
  3. Studio Loudspeaker ON — Studio Loudspeaker 출력을 활성화합니다.
  4. FOLDBACK 1 SOLO — 컨트롤 룸 모니터링 시스템에서 Foldback 1을 모니터링합니다.
  5. FOLDBACK 2 SOLO — 컨트롤 룸 모니터링 시스템에서 Foldback 2를 모니터링합니다.

컨트롤 룸 모니터링​

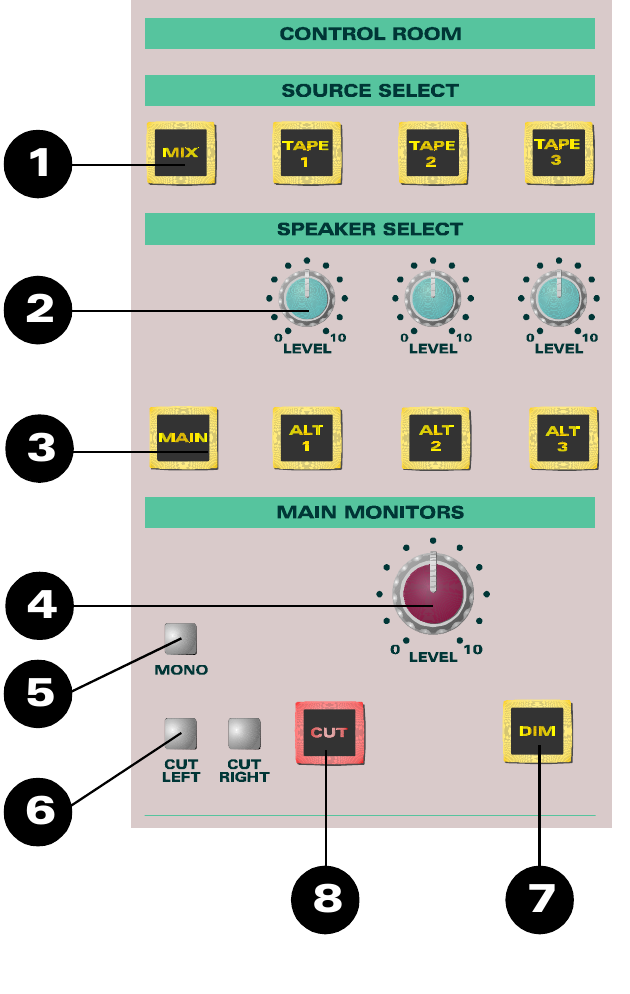

ASP8024 Control Room 모니터링 컨트롤

ASP8024는 네 쌍의 라우드스피커를 지원합니다. MAIN 한 쌍과 ALTERNATE 1, 2, 3입니다. 소스는 MIX 또는 TAPE 1, 2, 3 중에서 선택합니다.

각 라우드스피커 쌍에는 독립적인 레벨 컨트롤이 있습니다. 메인 모니터 섹션에는 다음 기능도 있습니다:

  • 모노 호환성을 확인하는 MONO.
  • 별도의 CUT LEFT 및 CUT RIGHT 컨트롤.
  • 모니터링 출력을 음소거하는 마스터 CUT.
  • 모니터 레벨을 15 dB 낮추는 DIM.

오실레이터 및 Solo​

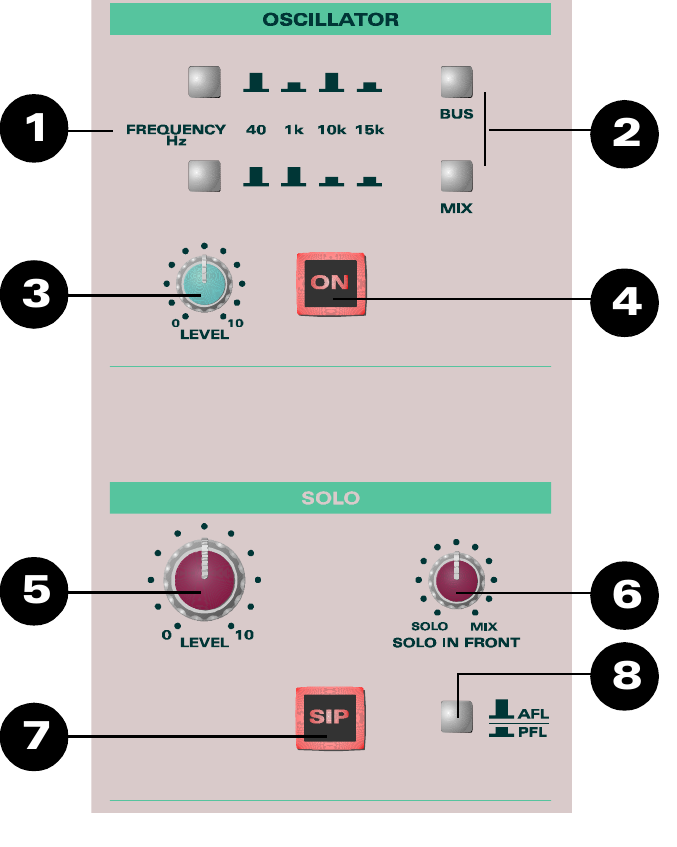

ASP8024 oscillator 및 Solo Master 컨트롤

오실레이터​

4주파수 오실레이터는 Group 버스 또는 스테레오 Mix 버스에 직접 할당할 수 있습니다. 레벨은 조절 가능하며 40 Hz, 1 kHz, 10 kHz, 15 kHz 중에서 주파수를 선택할 수 있습니다.

일반적인 콘솔 사용 중에는 오실레이터가 OFF 상태인지 확인하십시오.

Solo Master​

Solo Master 섹션은 AFL/PFL 및 Solo In Place (SIP) 시스템을 제어합니다.

  • PFL은 프리 페이드 신호를 모니터 및 마스터 미터에서 확인합니다.
  • AFL은 포스트 페이드, 포스트 팬 신호를 모니터 및 마스터 미터에서 확인합니다.
  • SOLO IN FRONT는 Solo 신호와 스테레오 Mix 사이의 밸런스를 조절하여 선택된 신호를 단독으로 듣거나 일부 Mix와 함께 들을 수 있게 합니다.
  • SIP는 Solo된 채널의 포스트 팬 신호를 콘솔 스테레오 출력에 배치하고 Solo가 활성화된 동안 일반 스테레오 Mix를 뮤트합니다.
  • SIP가 활성화되어 있는 동안에는 PFL/AFL 선택기가 영향을 주지 않습니다.
Solo In Place

SIP는 콘솔의 스테레오 출력에 영향을 줍니다. 해당 출력이 녹음 중이거나 프로그램 Mix로 사용되고 있을 때는 Solo In Place를 사용하지 마십시오. Solo 동작이 출력에 그대로 나타납니다.

컴프레서​

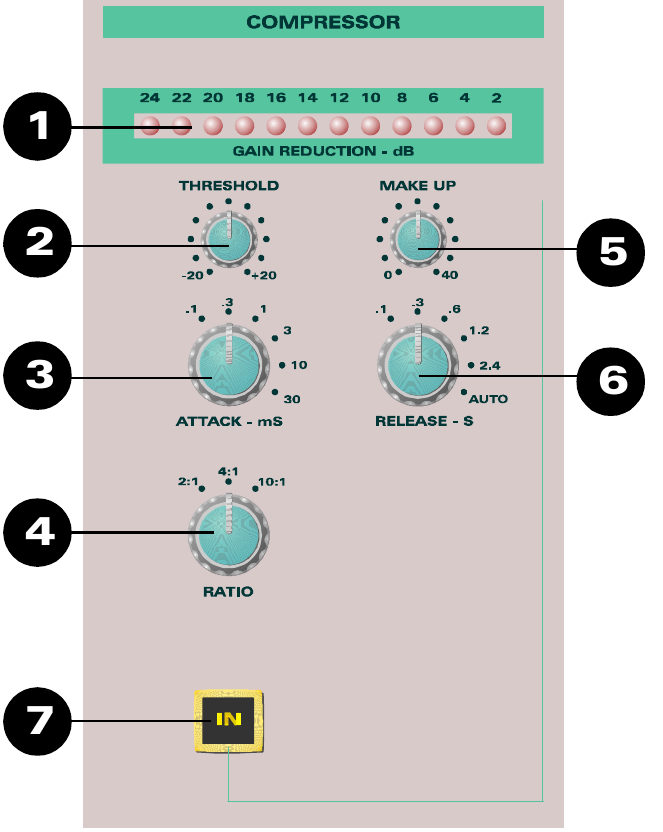

ASP8024 Main Stereo Compressor 컨트롤

스테레오 컴프레서는 필요할 때 메인 스테레오 신호 경로에 삽입할 수 있습니다. 위치는 Mix 인서트 포인트 뒤, Master Fader 앞입니다. 믹스 프로세싱용으로 설계되었으며 주요 파라미터는 엔지니어가 직접 제어합니다.

  1. Gain-reduction meter — 적용되는 컴프레션 양을 표시하는 12세그먼트 바그래프.
  2. THRESHOLD — 컴프레션이 시작되는 레벨을 -20 dBu에서 +20 dBu 범위로 설정합니다.
  3. ATTACK — 컴프레서 반응 속도를 0.1 ms에서 30 ms까지 6단계로 설정합니다.
  4. RATIO — 2:1, 4:1 또는 10:1을 선택합니다. 예를 들어 2:1에서는 Threshold를 초과한 입력이 2 dB 증가하면 출력은 약 1 dB 증가합니다.
  5. MAKE UP — 게인 리덕션 후 레벨을 복원합니다. 최대 40 dB의 Make-up Gain을 사용할 수 있으며, 피크 레벨을 복원하더라도 신호의 다이내믹 레인지는 감소된 상태로 유지됩니다.
  6. RELEASE — 신호가 Threshold 아래로 내려간 뒤 게인이 정상으로 돌아오는 속도를 설정합니다. 0.1 s에서 2.4 s까지 5개의 단계형 시간과 AUTO가 제공됩니다.
  7. IN — 컴프레서를 신호 경로에 삽입합니다.

원래 매뉴얼은 과도한 컴프레션을 특히 주의하며, 미터 움직임만 보지 말고 실제로 들으면서 결과를 판단할 것을 권장합니다.

또한 두 가지 실용적인 접근법을 설명합니다:

  • Gain riding: 엔지니어가 음악적 피크를 미리 예상하고 점진적으로 레벨을 조절할 수 있으므로 Master Fader를 수동으로 움직이는 것이 때때로 더 자연스러운 결과를 만들 수 있습니다.
  • Peak limiting: 비교적 높은 Threshold와 높은 Ratio를 사용하여 Threshold에 도달한 뒤 피크를 억제할 수 있습니다.

스테레오 입력​

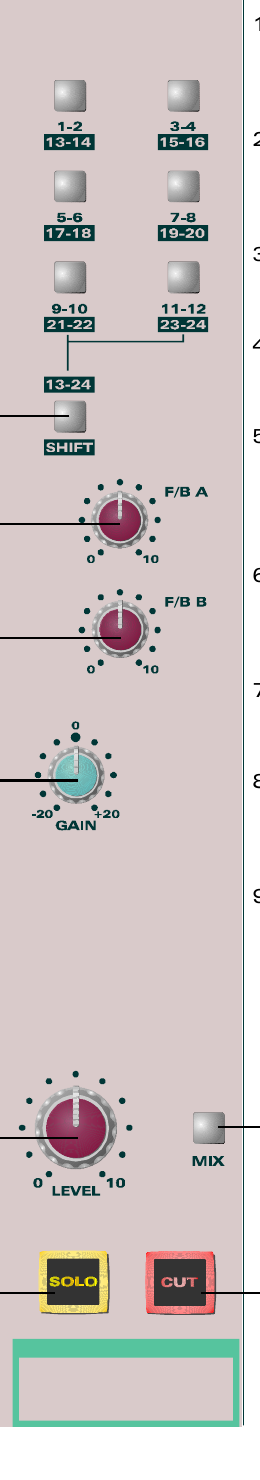

ASP8024 Stereo Input 컨트롤

Stereo Input은 완전한 채널 스트립을 사용하지 않고도 이펙트 리턴과 기타 스테레오 신호를 콘솔로 가져올 수 있게 합니다. 단순한 스테레오 리턴과 달리 스테레오 Mix와 멀티트랙 버스 모두에 라우팅할 수 있으므로 필요하면 이펙트를 녹음할 수 있습니다.

또한 Foldback A 및 Foldback B로 신호를 보내 연주자가 리버브나 기타 리턴 이펙트를 들을 수 있게 합니다.

  1. ROUTING — Stereo Input을 멀티트랙 버스 1–12로 보냅니다.
  2. SHIFT — 라우팅 스위치를 버스 13–24로 변경합니다.
  3. F/B A — Foldback A에 신호를 보냅니다.
  4. F/B B — Foldback B에 신호를 보냅니다.
  5. TRIM — 입력 레벨을 ±20 dB 범위로 조절합니다.
  6. LEVEL — Stereo Input용 로터리 페이더입니다.
  7. MIX — Stereo Input을 스테레오 Mix 버스로 보냅니다.
  8. SOLO — 선택된 Solo 모드에 따라 Stereo Input을 모니터링합니다.
  9. CUT — 입력을 뮤트하며 리턴이 필요하지 않을 때 해당 경로의 노이즈 기여를 제거하는 데 사용할 수 있습니다.

36채널 콘솔에서는 채널당 두 신호 경로가 72개 입력을 제공합니다. 4개의 Stereo Input을 더하면 Mix에 사용할 수 있는 입력 수는 80개가 됩니다.

서브그룹 출력 및 페이더​

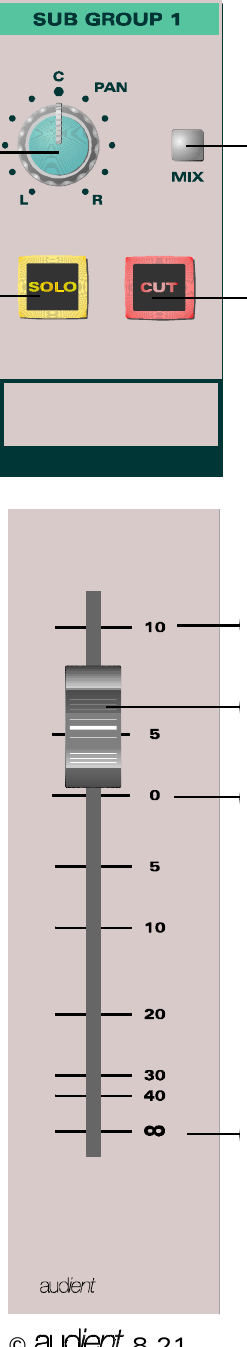

ASP8024 Subgroup Output 및 Fader 컨트롤

처음 8개의 Group은 8개의 서브그룹 출력에도 신호를 공급합니다. 각 서브그룹에는 PAN, MIX, SOLO, CUT 컨트롤과 자체 페이더가 있습니다. 서브그룹 출력은 콘솔 후면에서 직접 사용할 수 있으며 스테레오 Mix에도 할당할 수 있습니다.

서브그룹에는 외부 프로세싱을 위한 후면 패널 인서트 포인트가 있습니다. Insert Return을 스테레오 Mix의 추가 입력으로 사용할 수도 있습니다.

  • PAN은 스테레오 버스에서 서브그룹의 위치를 조절합니다.
  • MIX는 서브그룹을 스테레오 Mix 버스에 할당합니다.
  • SOLO는 선택된 Solo 모드에 따라 서브그룹을 모니터링합니다.
  • CUT은 서브그룹 출력을 뮤트합니다.

서브그룹 페이더는 상단에서 +10 dB의 게인을 제공하며 0 dB가 일반 작동 위치입니다. 이동 범위의 맨 아래에서는 신호 경로가 닫힙니다.

Talkback​

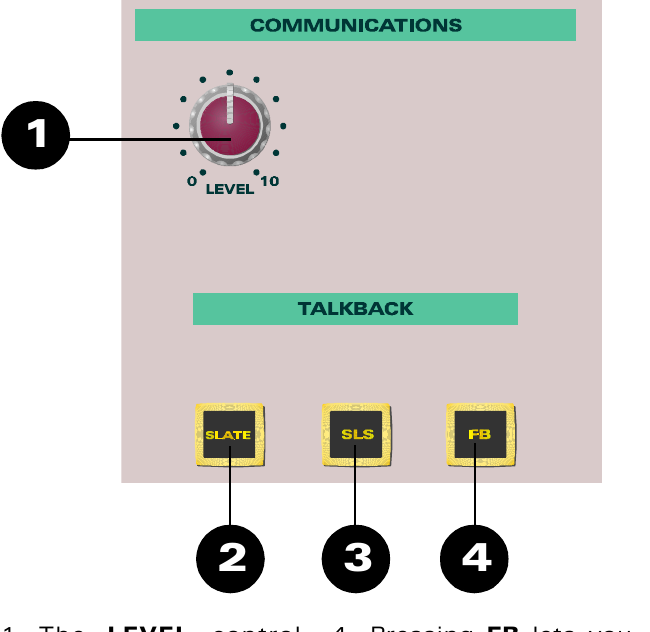

ASP8024 Talkback 컨트롤

Talkback은 Studio, Foldback 시스템 또는 Group 출력과 통신하는 데 사용됩니다. Foldback 시스템으로 보내는 Talkback은 Foldback 레벨 컨트롤이 내려가 있어도 동작합니다.

  1. LEVEL — Talkback 레벨을 조절합니다.
  2. SLATE — Talkback을 Group 출력으로 라우팅하여 트랙 식별 정보를 녹음할 수 있게 합니다.
  3. SLS — Talkback을 Studio Loudspeaker로 라우팅합니다.
  4. FB — Talkback을 Foldback 출력으로 라우팅합니다.

어떤 Talkback 키든 누르면 컨트롤 룸 모니터가 딤됩니다. 이는 피드백을 방지하고 Talkback 명료도를 높이며, 콘솔 출력에는 영향을 주지 않습니다.

내부 서비스 설정

원래 매뉴얼에는 PC10801 보드의 Link 1을 장착하면 Talkback 마이크에 팬텀 파워를 공급할 수 있다고 설명되어 있습니다. 이 작업에는 콘솔 내부 하드웨어 접근이 필요합니다. 해당 절차를 수행할 역량이 없다면 이 설정만 바꾸기 위해 콘솔을 열거나 변경하지 마십시오. 확실하지 않은 경우 Audient Support 또는 경험 있는 Audient 콘솔 기술자에게 문의하십시오.

Aux 마스터​

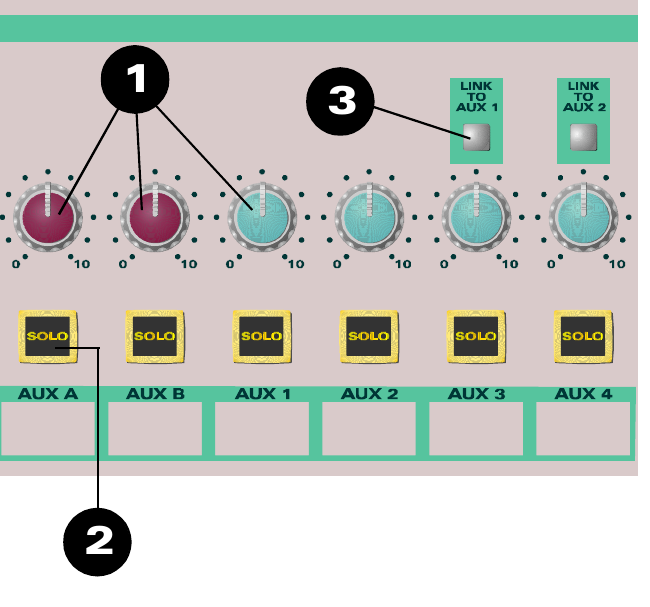

ASP8024 Aux Master 컨트롤

Auxiliary Master는 Aux 출력의 전체 레벨을 제어합니다. 따라서 개별 채널 Send로 밸런스를 만든 뒤 전체 Aux Mix를 Master 컨트롤로 조절할 수 있습니다.

각 Aux 출력은 SOLO할 수 있으며 Auxiliary Master SOLO는 항상 AFL입니다.

Aux 링크를 사용하면 개별 Aux Send는 한 번에 하나의 경로에만 할당할 수 있음에도 LF 및 SF 경로의 신호를 동일한 외부 이펙트 장치로 보낼 수 있습니다.

링크 조합은 다음과 같습니다:

  • AUX 3 및 AUX 5 → AUX 1
  • AUX 4 및 AUX 6 → AUX 2
  • AUX 9 및 AUX 11 → AUX 7
  • AUX 10 및 AUX 12 → AUX 8

Aux가 링크되면 가장 왼쪽 Aux가 전체 마스터가 됩니다. 예를 들어 AUX 3을 AUX 1에 링크한 경우 AUX 1 출력을 마스터 출력으로 사용합니다.

소스 참고: 원래 8.21 매뉴얼 36페이지에는 “AUXs 10 and 11 can be linked to AUX 8”이라고 인쇄되어 있습니다. 이 웹 에디션은 콘솔의 홀수/짝수 페어 링크 구조에 따라 AUX 10과 AUX 12를 사용합니다. 즉 9/11은 7로, 10/12는 8로 공급됩니다.

Bus Master Trim​

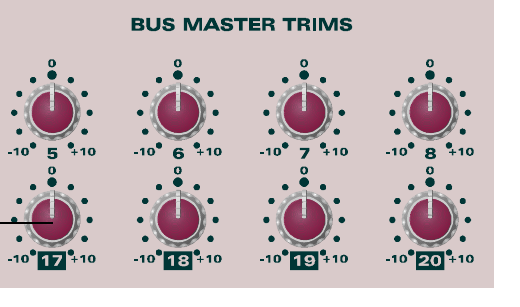

ASP8024 Bus Master Trim 컨트롤

Bus Master Trims는 Group 출력으로 라우팅된 신호의 최종 레벨 제어 단계입니다. 각 Group에는 ±10 dB 범위의 자체 Bus Trim이 있습니다.

Bus Master Trim을 변경하면 해당 Group을 공급하는 개별 채널의 상대 밸런스를 바꾸지 않고 Group 출력 전체 레벨을 변경할 수 있습니다.

Master Fader​

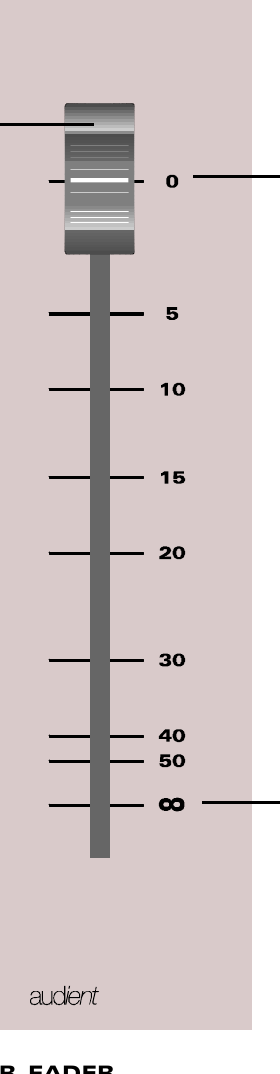

ASP8024 Master Fader 컨트롤

Master Fader는 스테레오 출력을 제어합니다. 채널 페이더와 달리 0 dB 위치가 이동 범위의 맨 위에 있습니다. 주된 목적이 Mix 끝에서 페이드아웃을 만드는 것이기 때문입니다.

일반적인 작동 조건에서는 페이더를 0 dB에서 완전히 열어 두어야 합니다. 페이더를 상당히 낮춰야 한다면 원래 매뉴얼에서는 Mix 버스로 공급되는 레벨이 너무 높은 것이므로 신호 경로 앞단에서 낮출 것을 권장합니다.

페이더 이동 범위의 맨 아래에서는 신호 경로가 닫혀 신호가 통과하지 않습니다.
